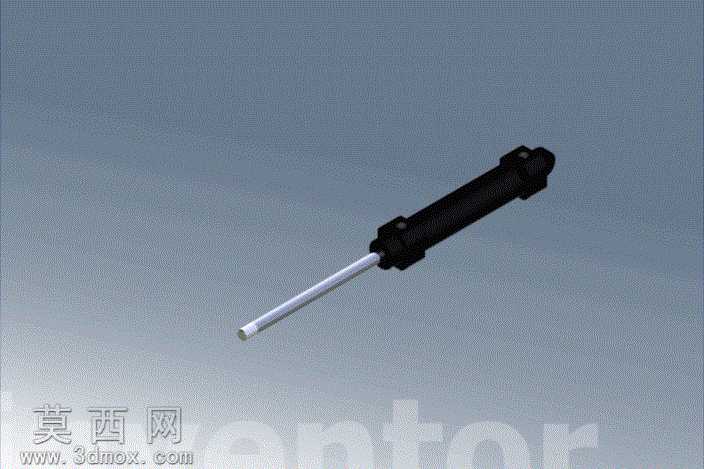

单杆伸出式气动执行气缸三维建模作品

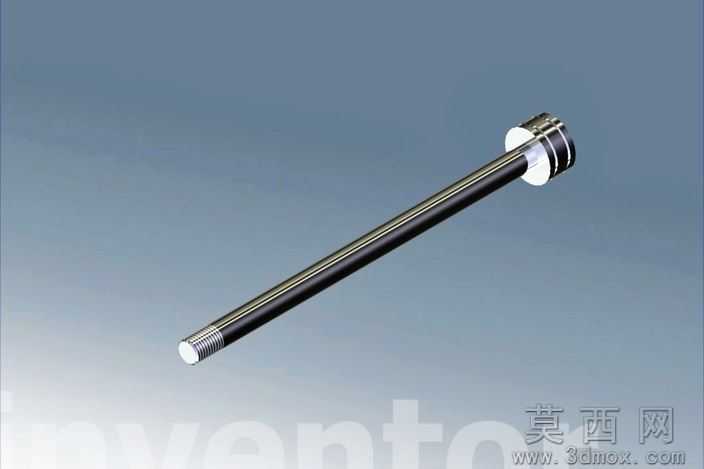

本作品为单杆双作用气动气缸的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与气动元件的实际生产尺寸标准，还原真实气缸的结构比例与装配关系。建模初期先梳理气缸的核心组成结构，明确其由缸筒、端盖、活塞、活塞杆、密封组件、紧固件几大模块构成，先绘制各零件的二维截面草图，通过拉伸、旋转等基础特征命令生成零件基体，再对密封槽、螺纹连接位、进出气口等细节结构进行精细化处理，确保每个零件的尺寸公差符合气动元件的行业设计要求。装配环节采用自下而上的装配逻辑，通过同轴心、重合、距离等配合约束完成各零件的组装，还原活塞在缸筒内的滑动行程、活塞杆的伸出缩回运动逻辑，同时对装配干涉进行全面检查，确保各部件运动时无结构冲突。材质与渲染阶段，针对不同部件赋予对应真实材质：缸筒与端盖采用阳极氧化黑色铝合金材质，调整材质的粗糙度、金属度参数还原工业铝合金的哑光金属质感；活塞杆采用镀硬铬钢材材质，设置较高的反光度与较低的粗糙度，模拟镀铬表面的光亮耐磨特性；密封件采用黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光磨砂质感。渲染时采用柔和的工业产品布光方案，添加环境反射效果，突出气缸各部件的材质差异与结构轮廓，清晰展现产品的外观形态。设计过程中重点考量气缸的实际功能逻辑，预留了密封件的安装空间、进出气口的连接位置，确保模型不仅具备外观展示效果，也可用于气动回路的虚拟装配演示、运动仿真验证，能够为气动系统的方案设计、教学演示提供精准的三维数字模型支撑，模型结构完整，细节还原度高，符合工业级三维模型的使用标准。
