恒力弹簧齿轮蜗牛连接锁紧机构

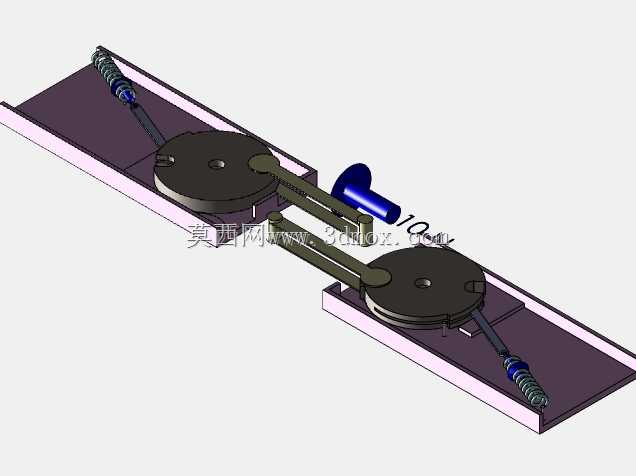

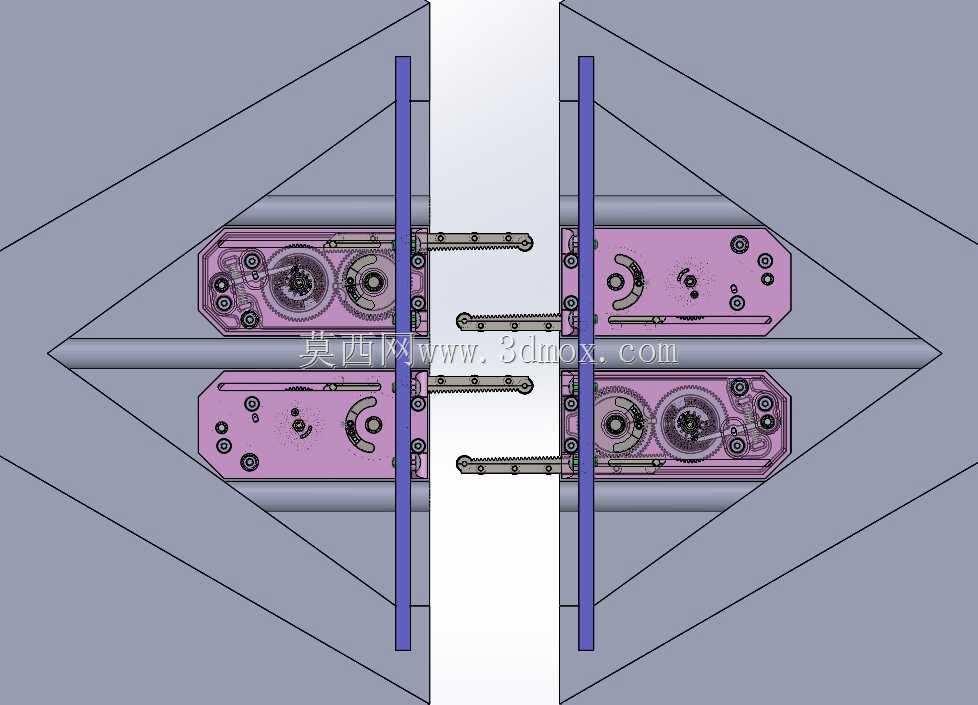

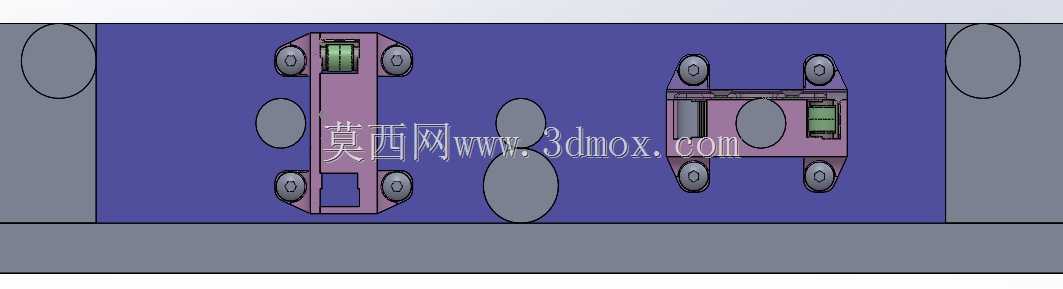

　　这套结构面向需要在有限行程内保持近似恒定夹持力、定位力或释放冲击力的机械连接场景，常见于测试夹具、快锁工装、自动展开支撑件、小型定位平台以及需要补偿弹簧老化的实验装置。模型把弹簧储能、杠杆传力、齿轮蜗牛式限位和支杆传动组合在同一平面内，左右两组执行单元通过杆件与中心盘片形成对称布置，便于在窄长安装空间中完成双侧同步动作。

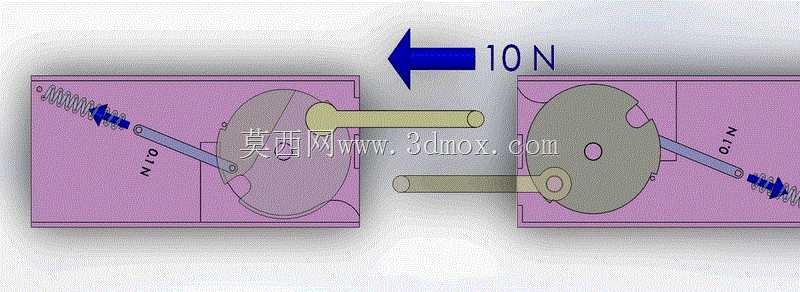

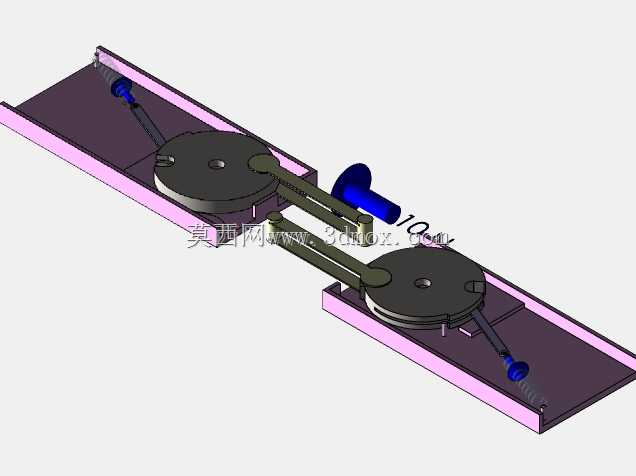

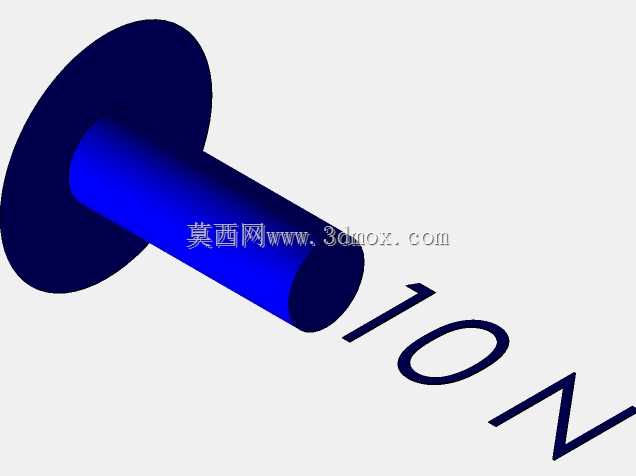

　　从实际用途看，该机构并不依赖刚性螺纹压紧来固定零件，而是利用弹簧在工作段内输出相对稳定的轴向力。外部施加约十牛量级的触发或预紧作用后，连杆带动盘片转动，弹簧被拉伸或释放，端部锁止件随之进入工作位置。这样做的好处是，在零件尺寸存在轻微偏差、接触面有磨损或温度变化引起材料伸缩时，夹持力仍能维持在较窄范围内，避免人工拧紧造成的过压、欠压或重复性差。

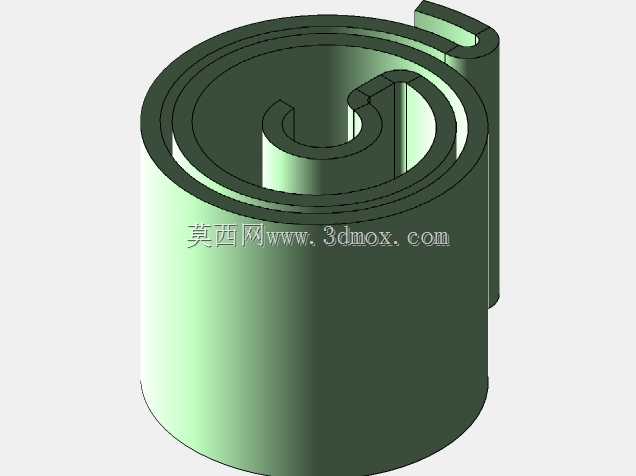

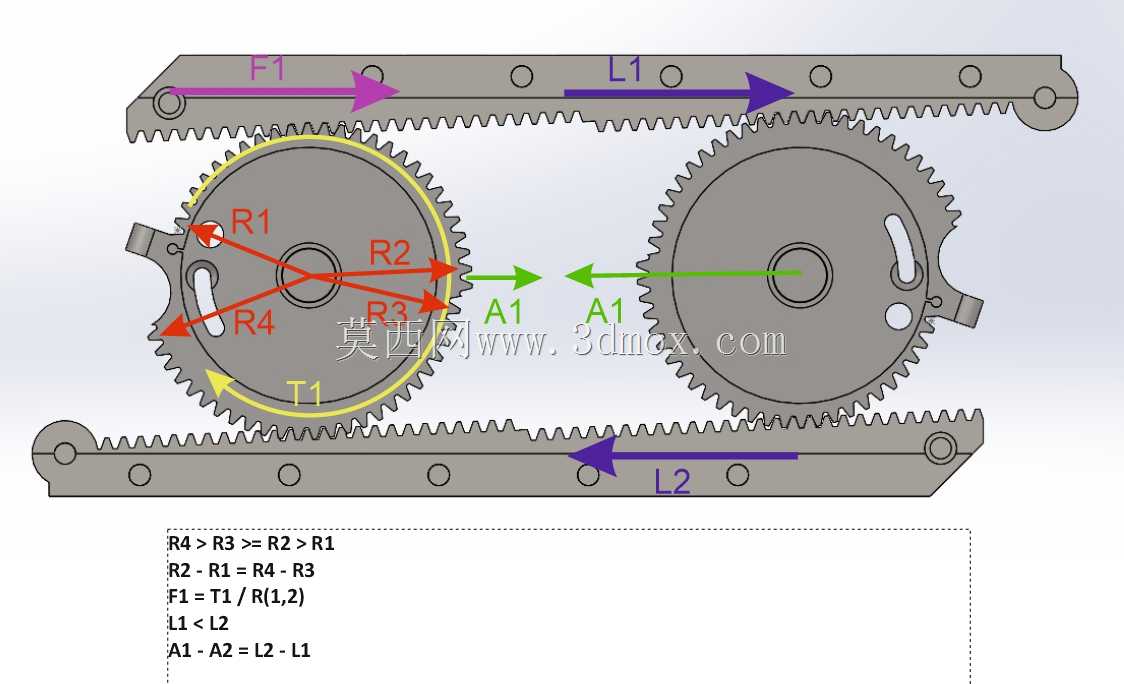

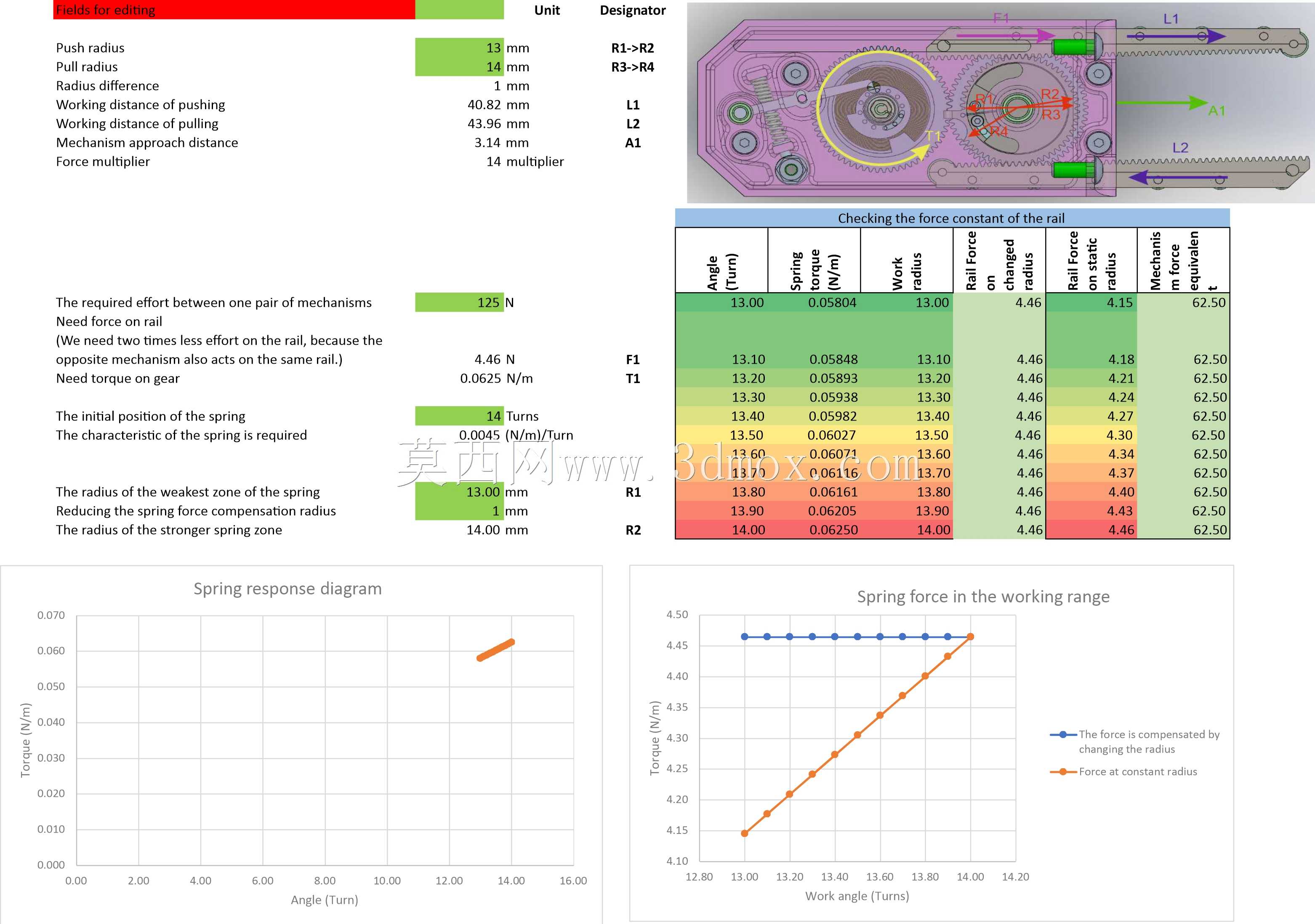

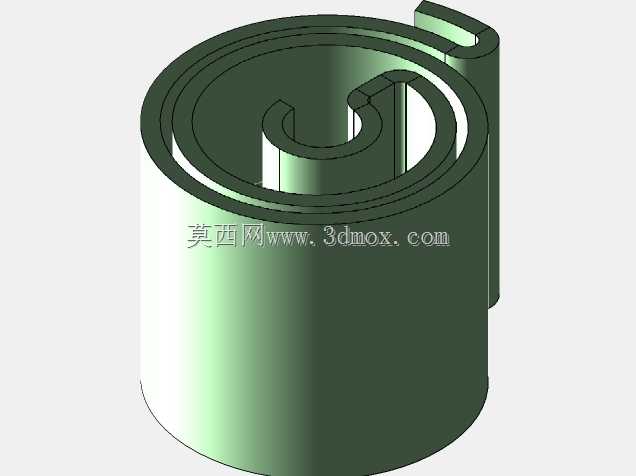

　　结构设计的核心在于恒力区间的选取。普通拉簧在整个变形范围内力值随位移线性变化，若直接用于短行程锁紧，初始和末端力差会很明显。该方案通过杠杆比例、盘片半径和弹簧挂点位置共同修正力臂变化，使弹簧力在目标行程内被折算为较平稳的输出。当前工作行程按三毫米左右布置，也可根据夹具开口、零件公差或执行件移动距离调整为二毫米、一毫米或其他数值。行程缩短时，输出力波动更容易控制；行程增大，则需要重新校核弹簧自由长度、挂点轨迹和连杆死点位置。

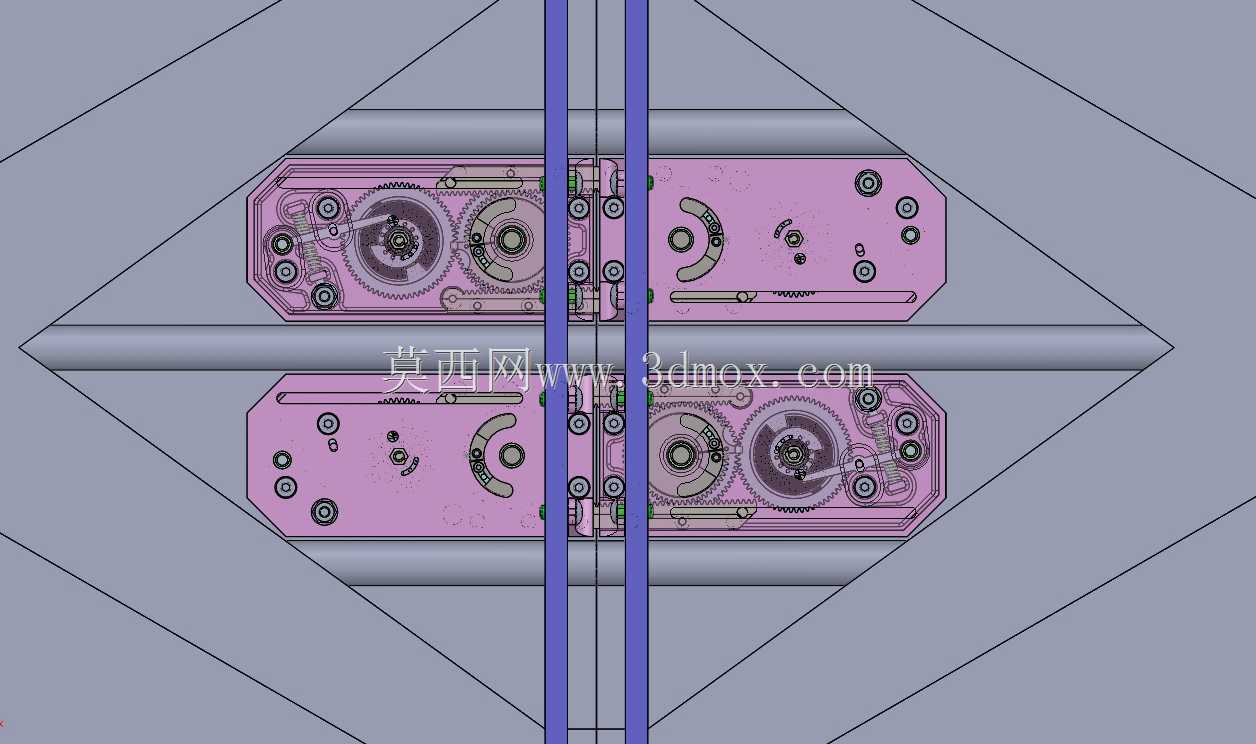

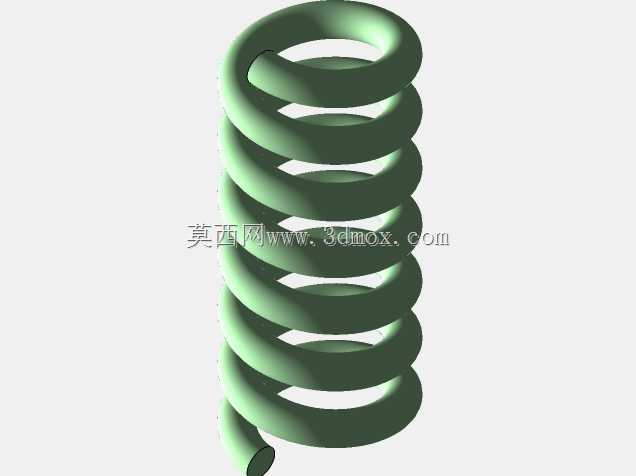

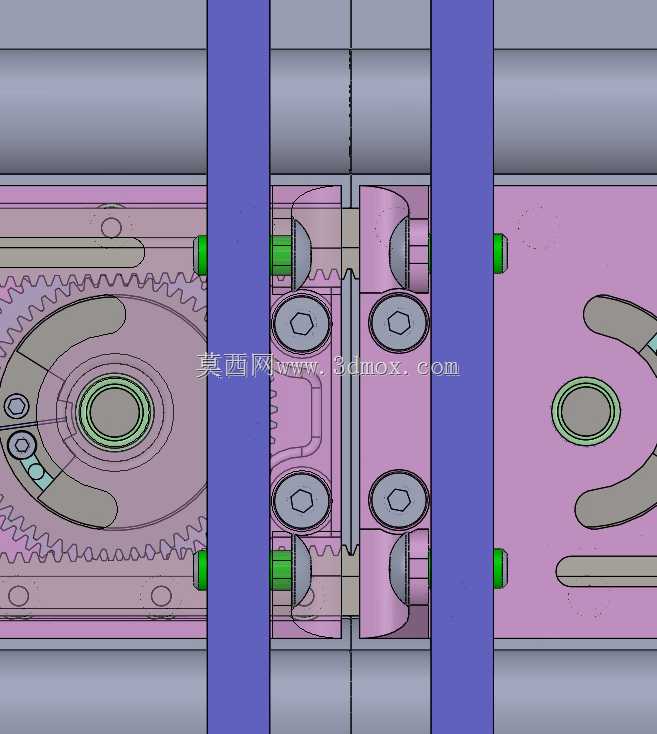

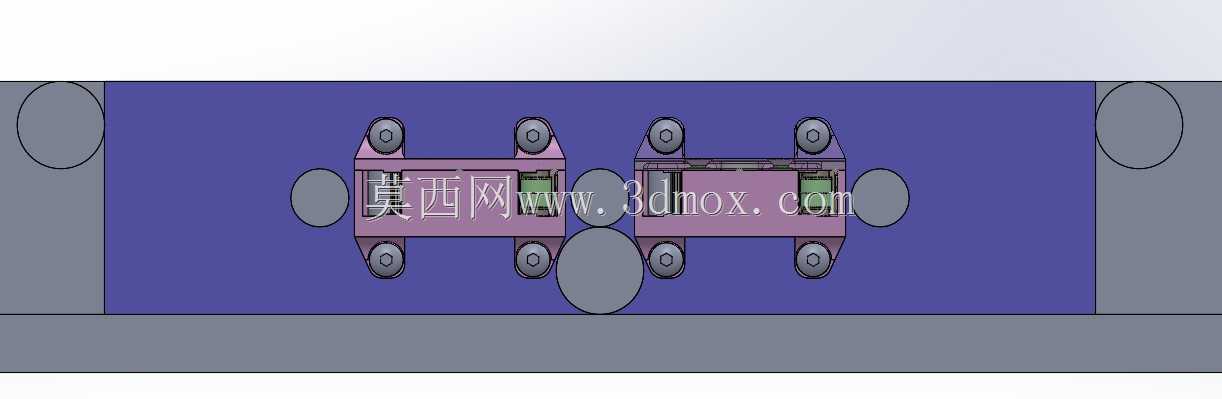

　　模型中左右两侧采用对称受力思路，成对弹簧共同承担载荷。若单侧弹簧按约一百二十五牛配置，两侧合计可形成约二百五十牛的名义储能能力。工程应用中不必直接照搬该数值，而应根据被夹持件的摩擦系数、接触面形状、冲击余量和安全系数反算。对称布置的价值不仅是提高总力，更在于让支撑点附近的载荷分布均衡，减少单侧偏载引起的卡滞。对于导向杆较长、滑动间隙较小的结构，偏载会放大摩擦阻力，因此两支杆的平行度、盘片同轴度和弹簧挂接高度都需要在建模时保留调整余量。

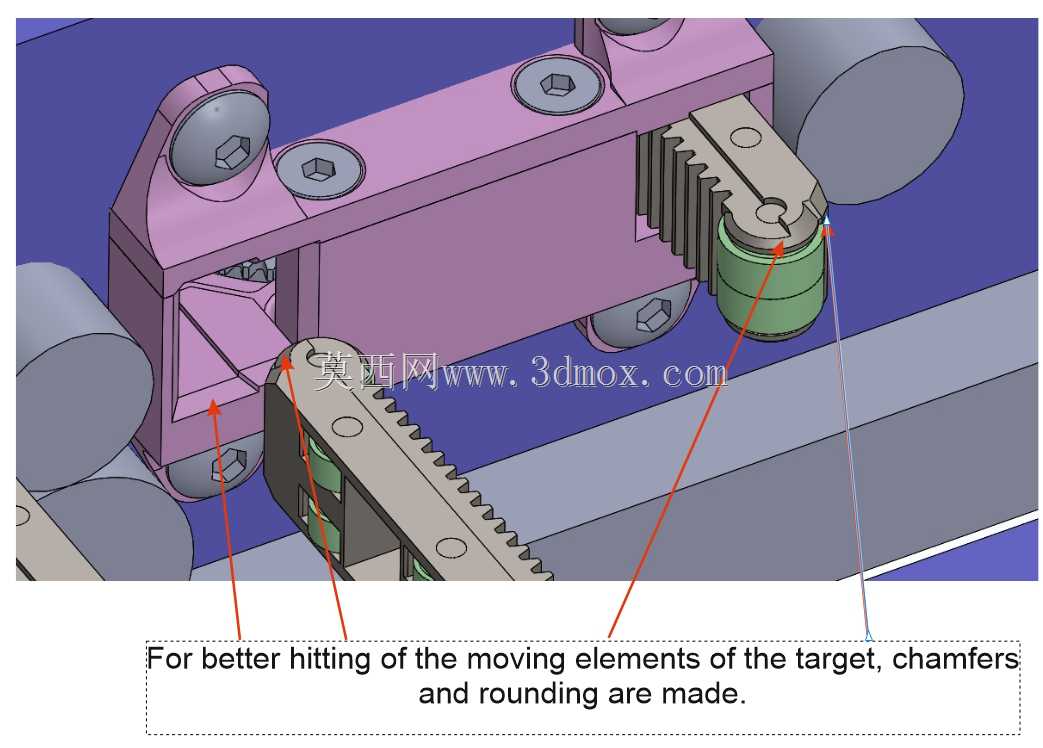

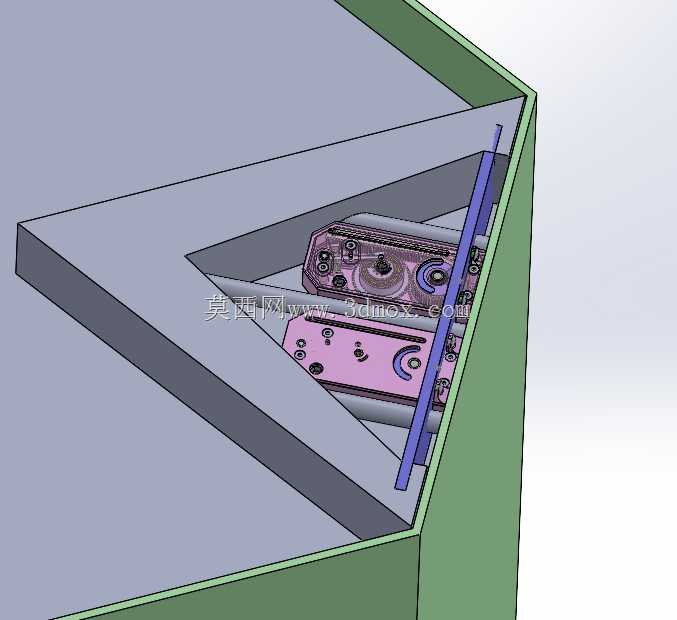

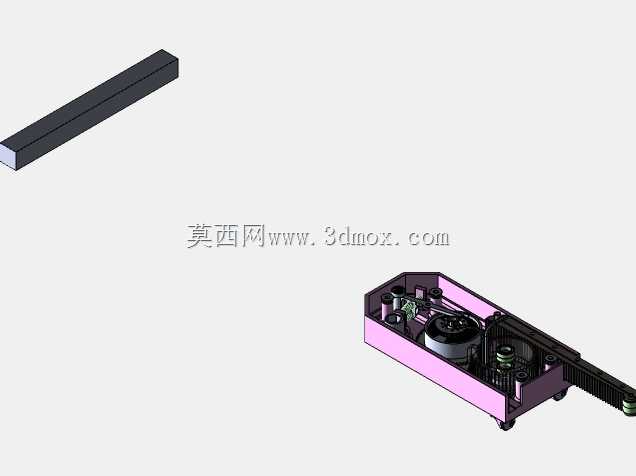

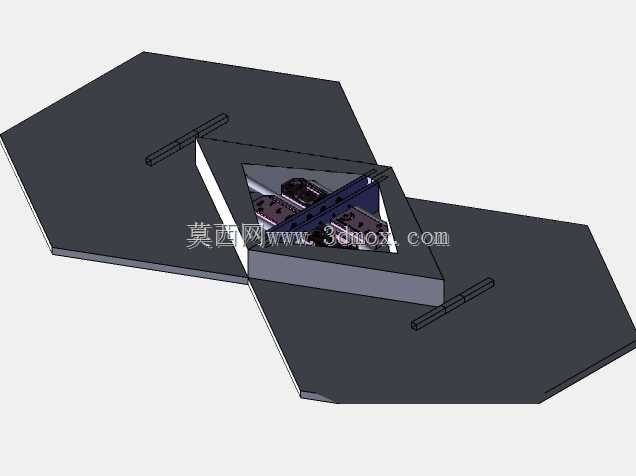

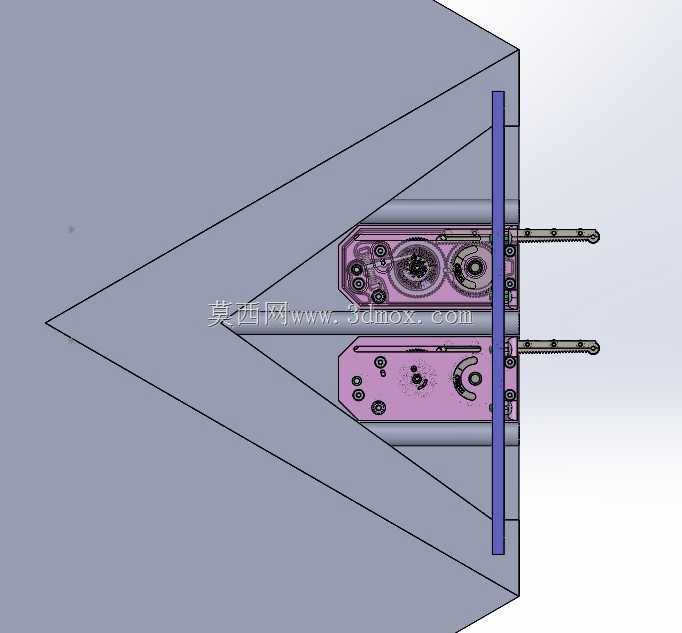

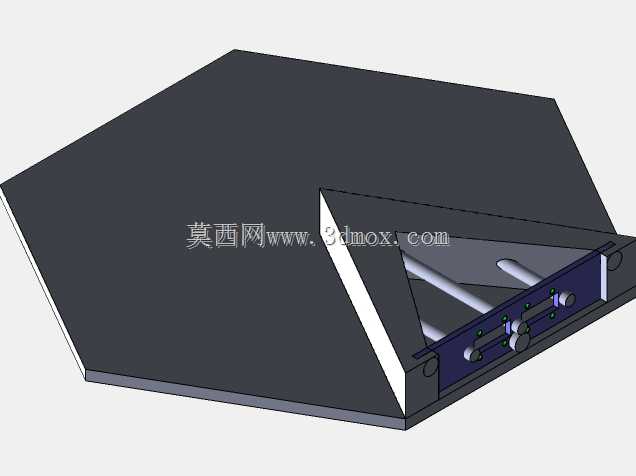

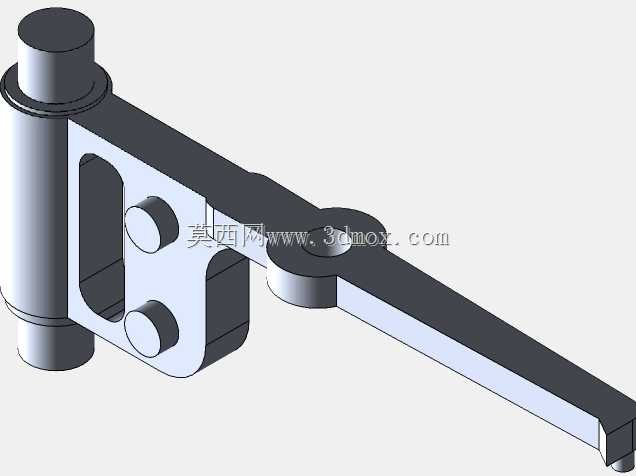

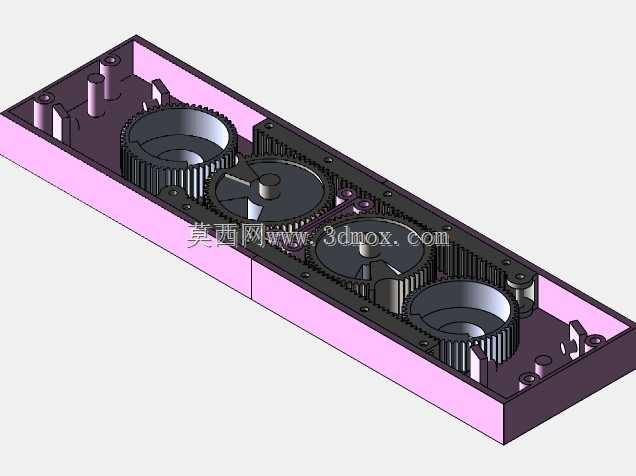

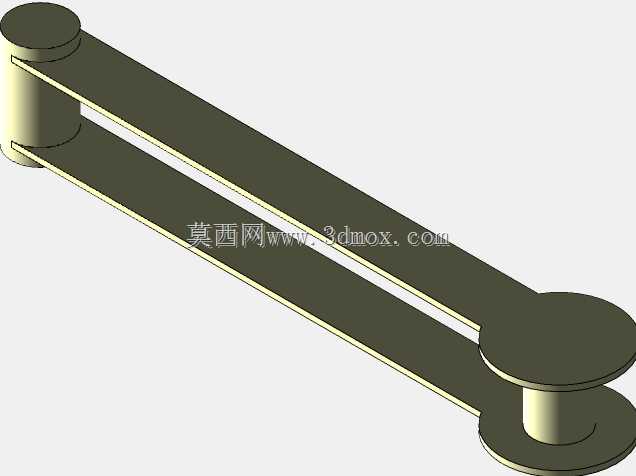

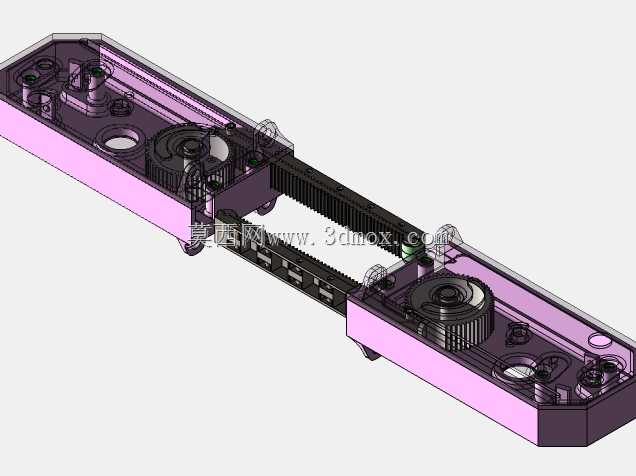

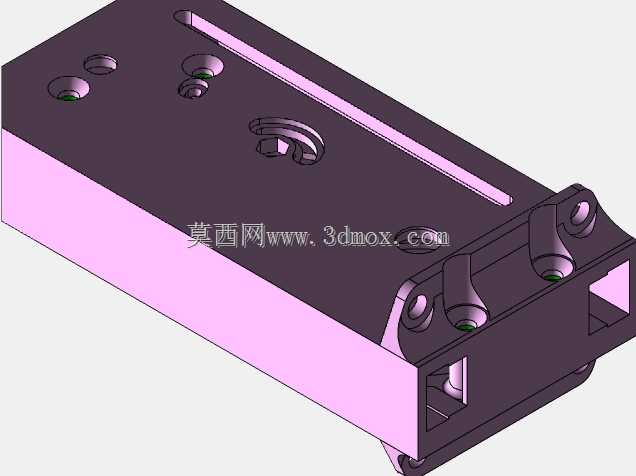

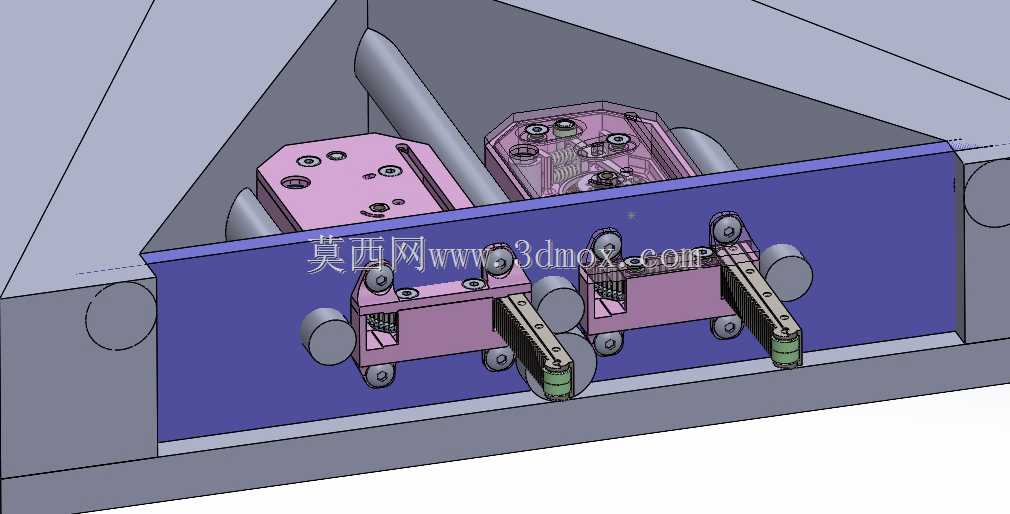

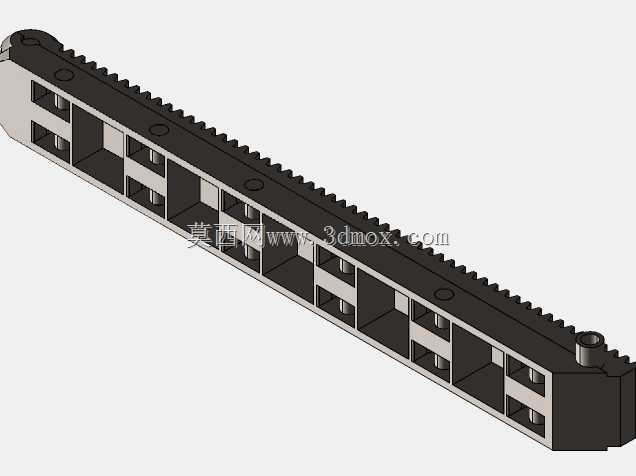

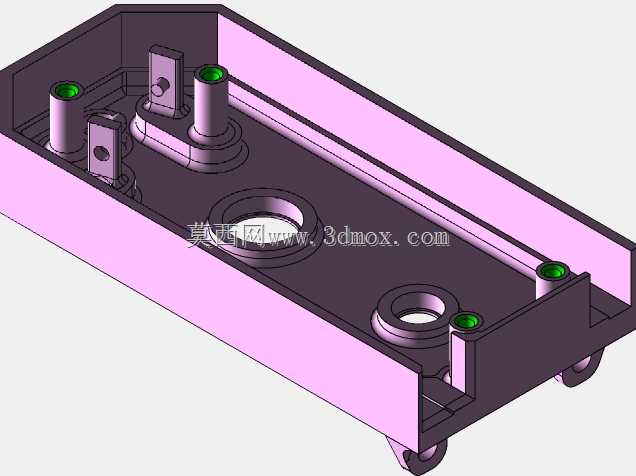

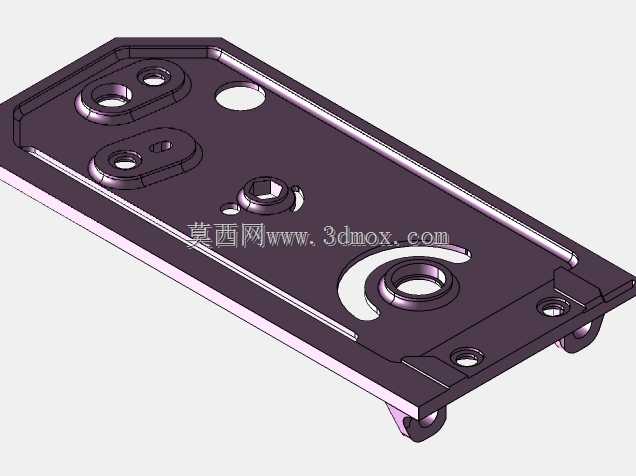

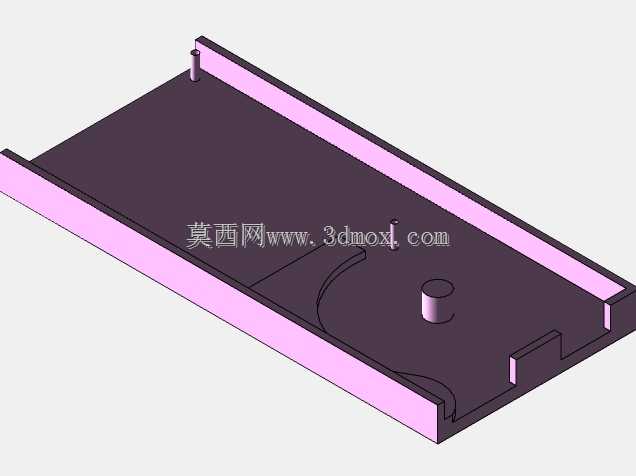

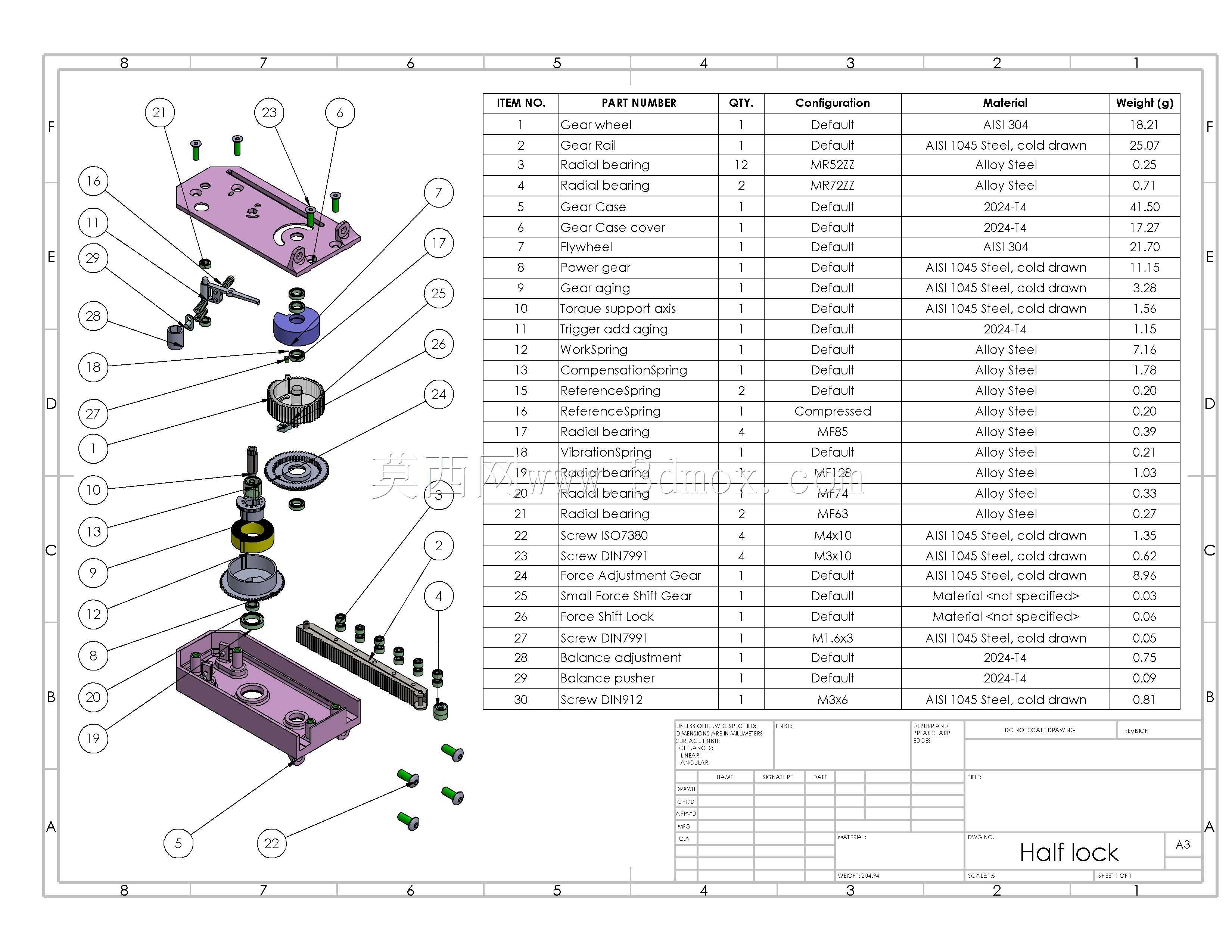

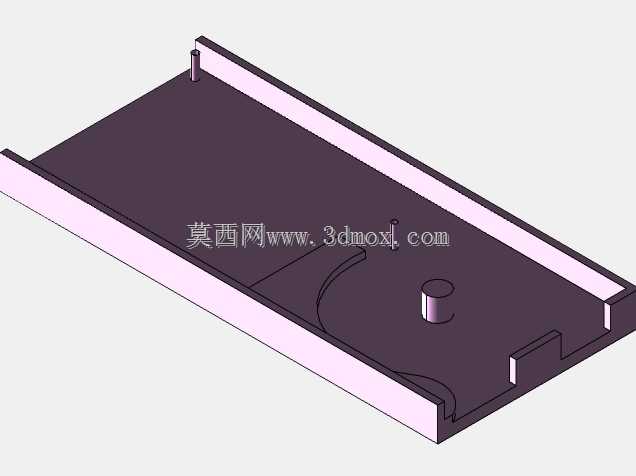

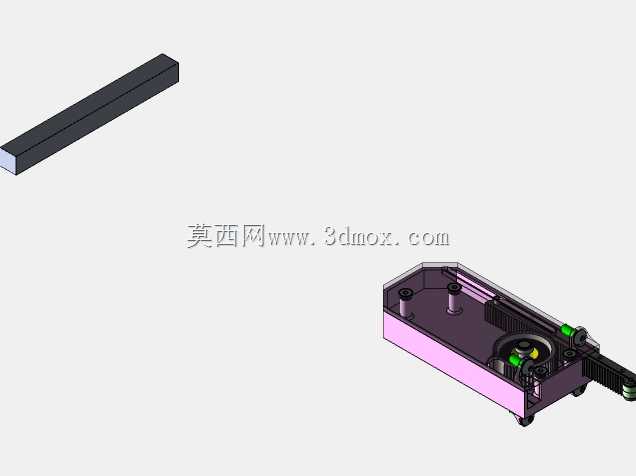

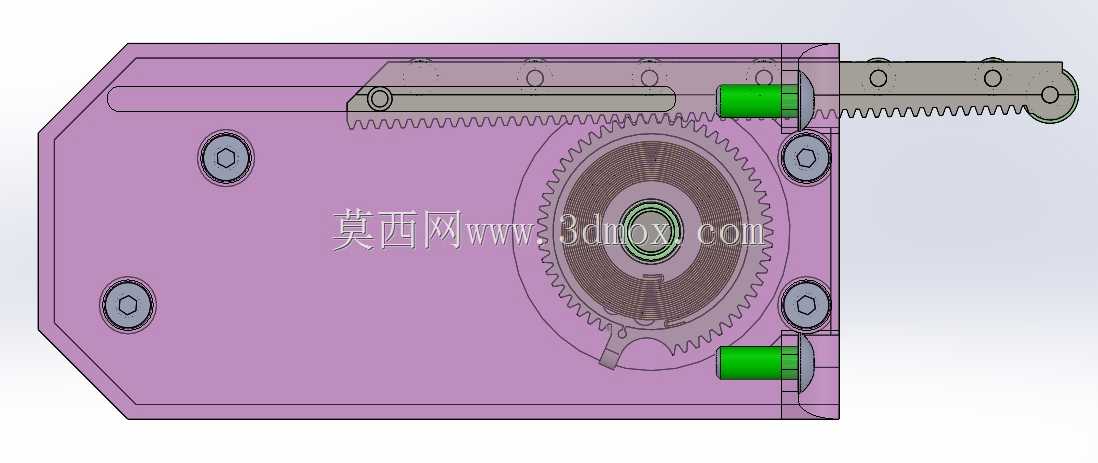

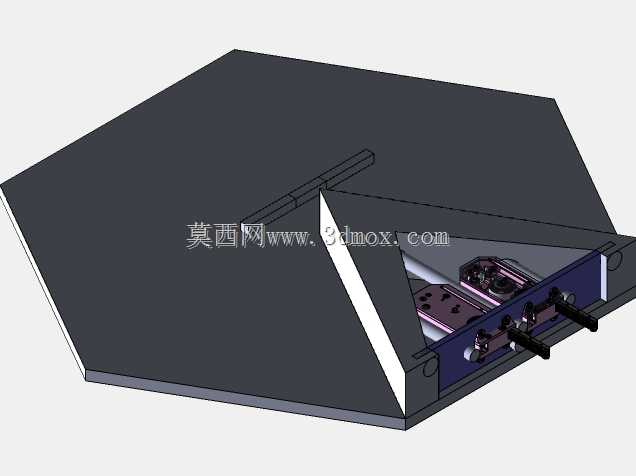

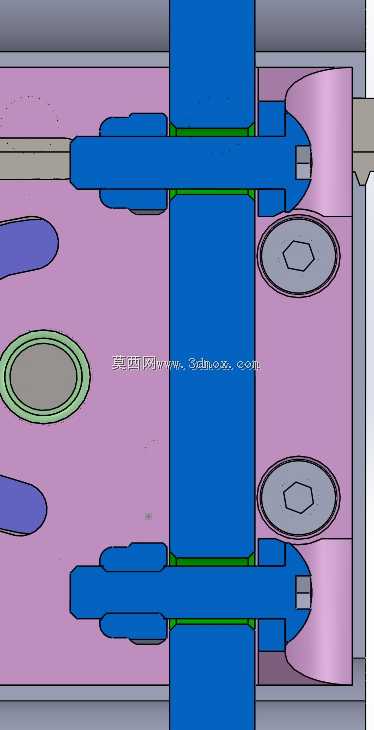

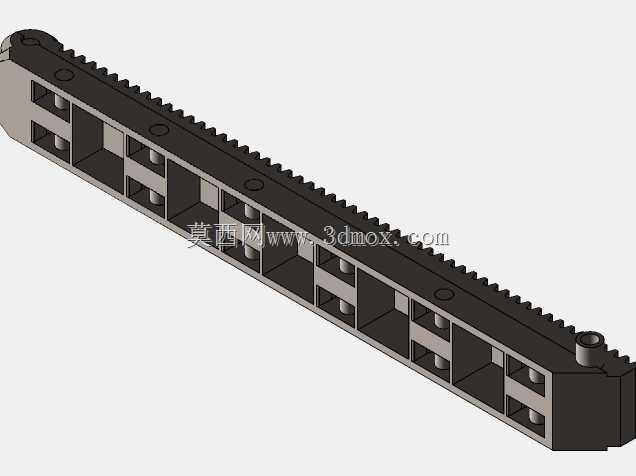

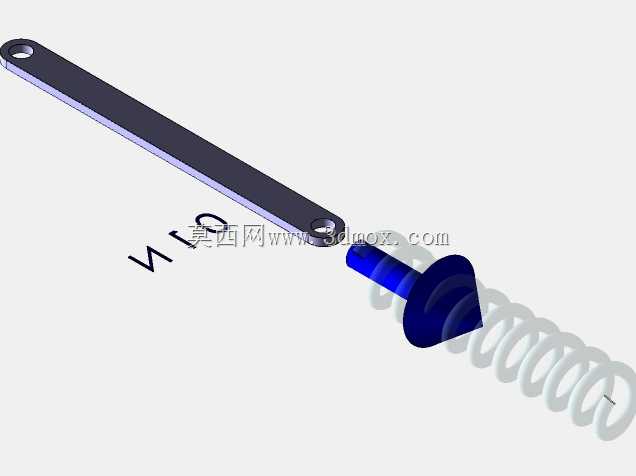

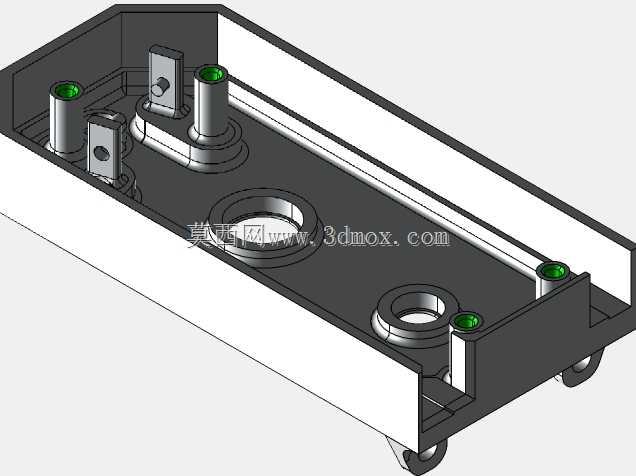

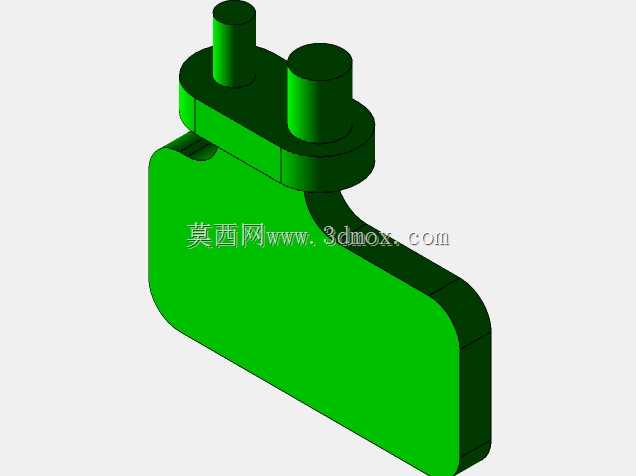

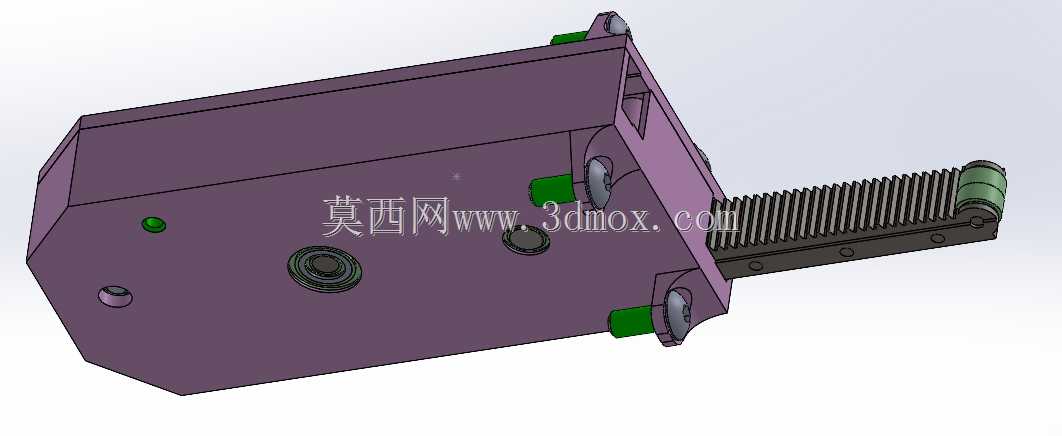

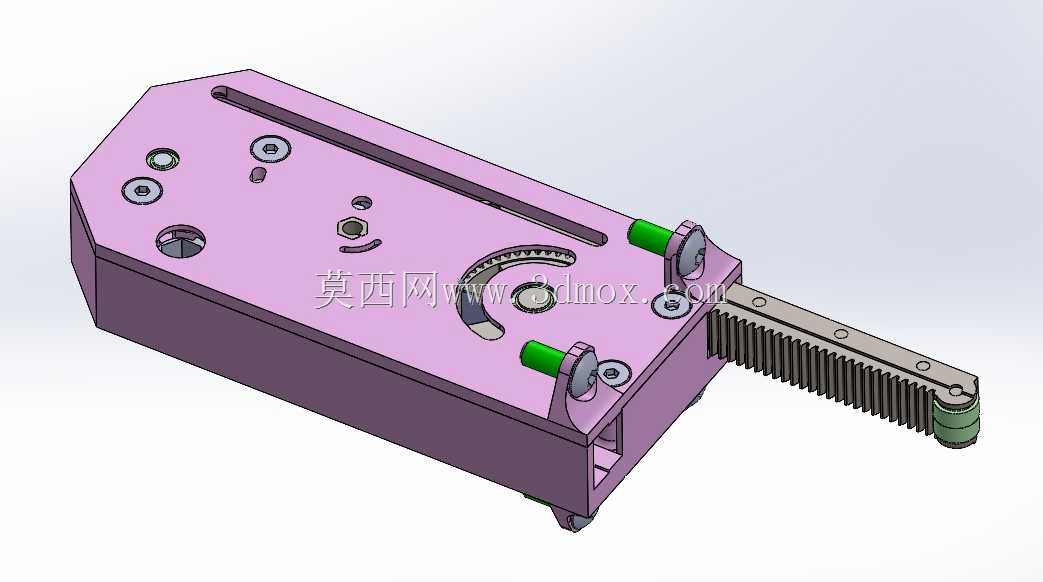

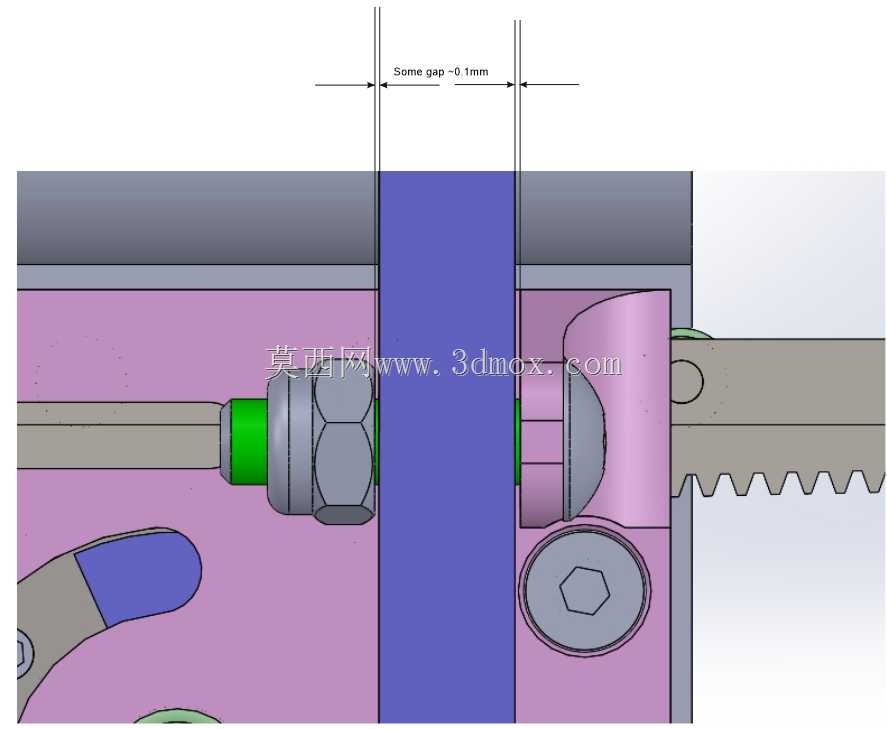

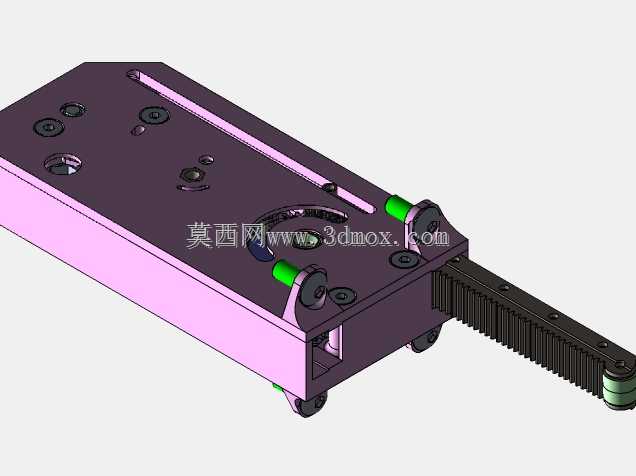

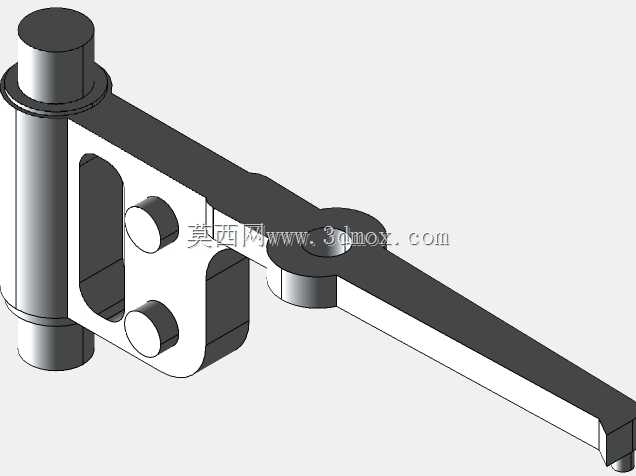

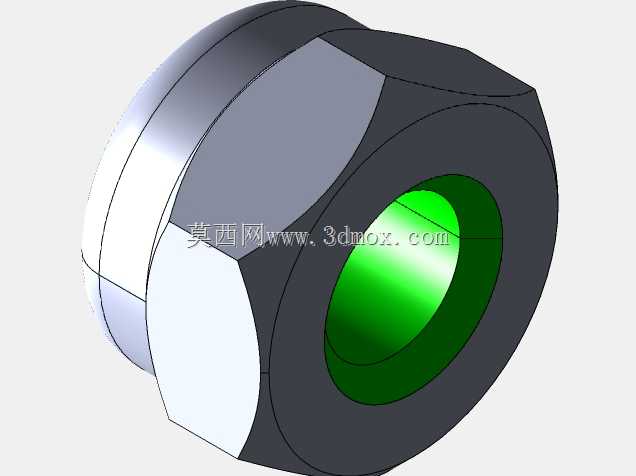

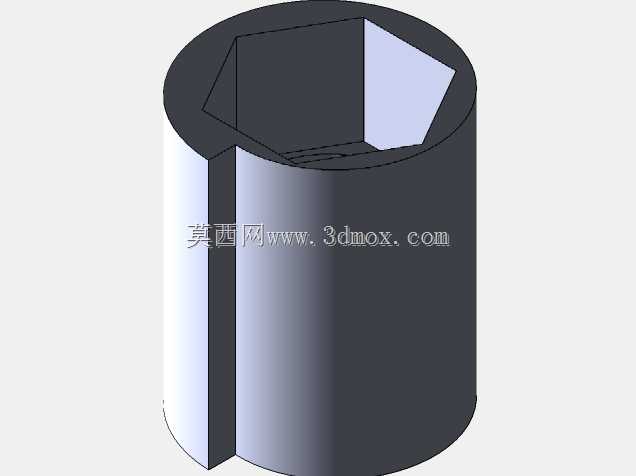

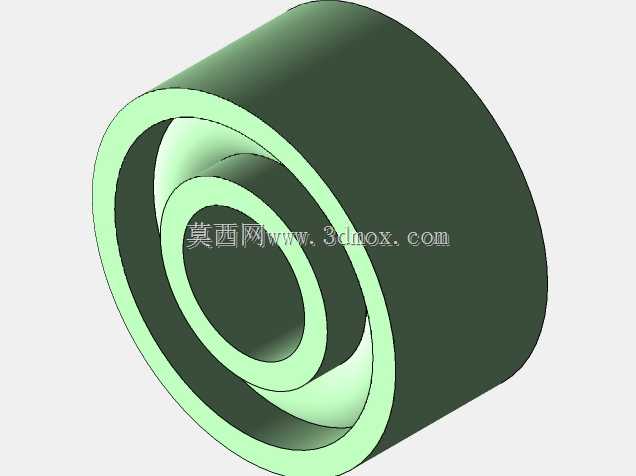

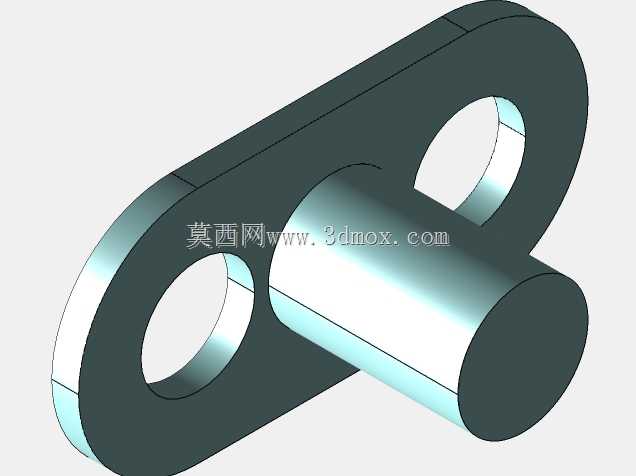

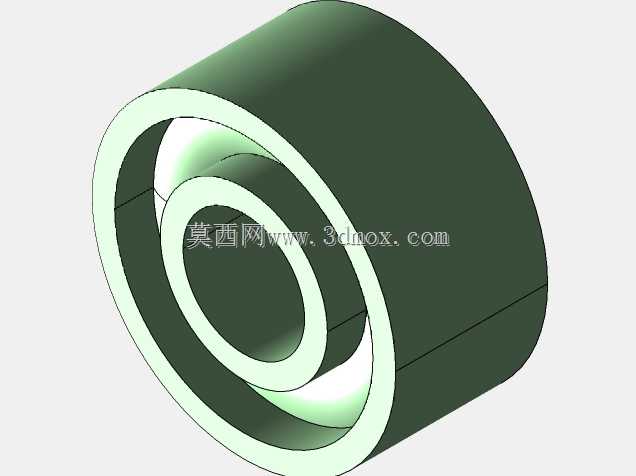

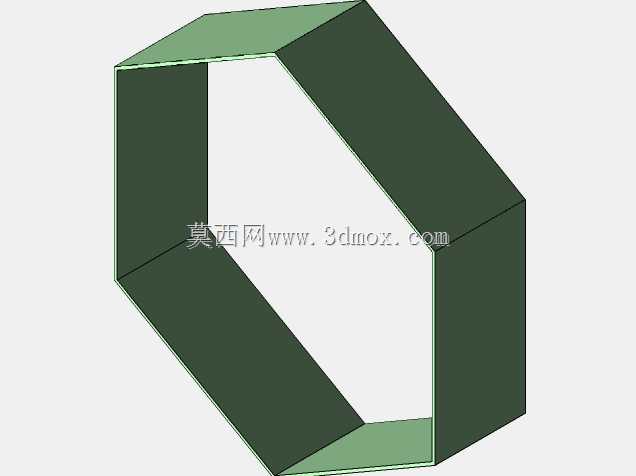

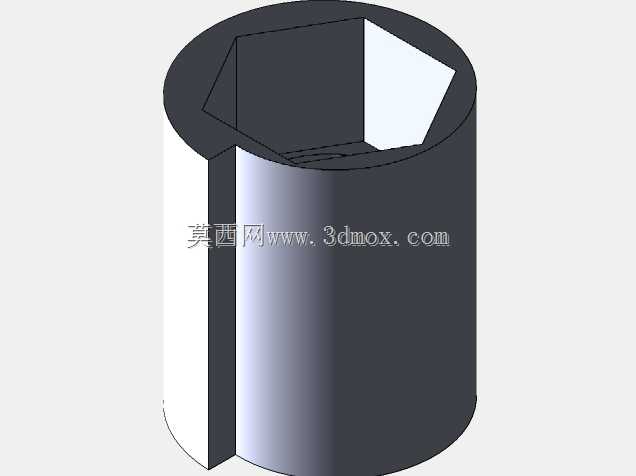

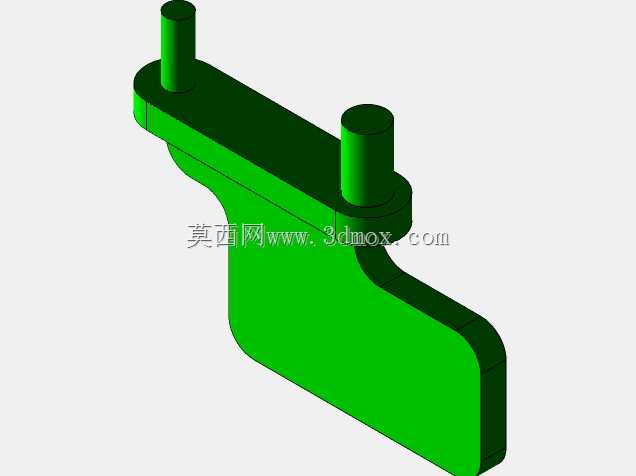

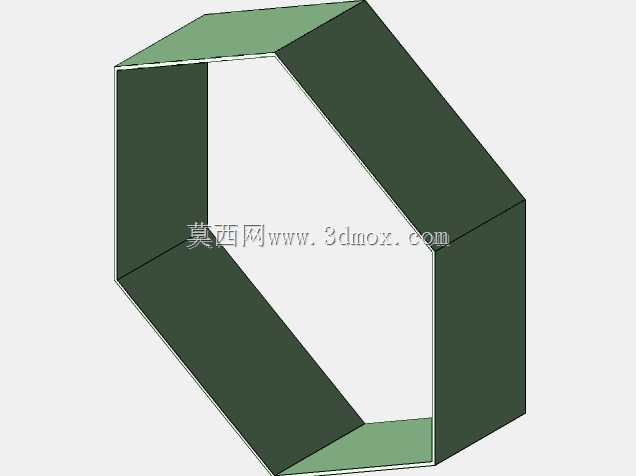

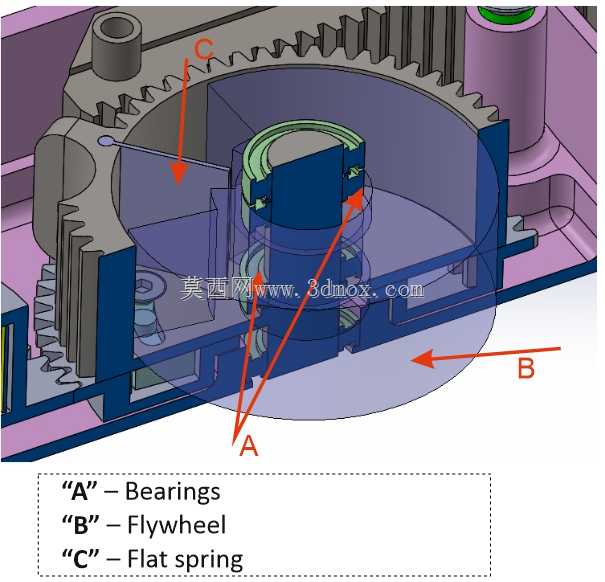

　　外形与安装边界方面，主体可拆分为左右盒形基座、中央回转盘、传力长杆、短导向杆、弹簧、连杆和端部锁舌。盒形基座既作为弹簧和盘片的防护壳体，也提供导向杆固定面；长杆贯穿两侧工作区域，适合安装在两块相对运动的板件之间。三维布局时应优先确定长杆轴线高度和盘片回转中心，保证连杆在全行程中不与壳体边缘、弹簧圈或导向杆干涉。端部锁舌的运动方向应与被连接件进入方向一致，锁止面不宜采用过大尖角，否则在冲击进入时容易产生侧向分力，使杆件承受附加弯矩。

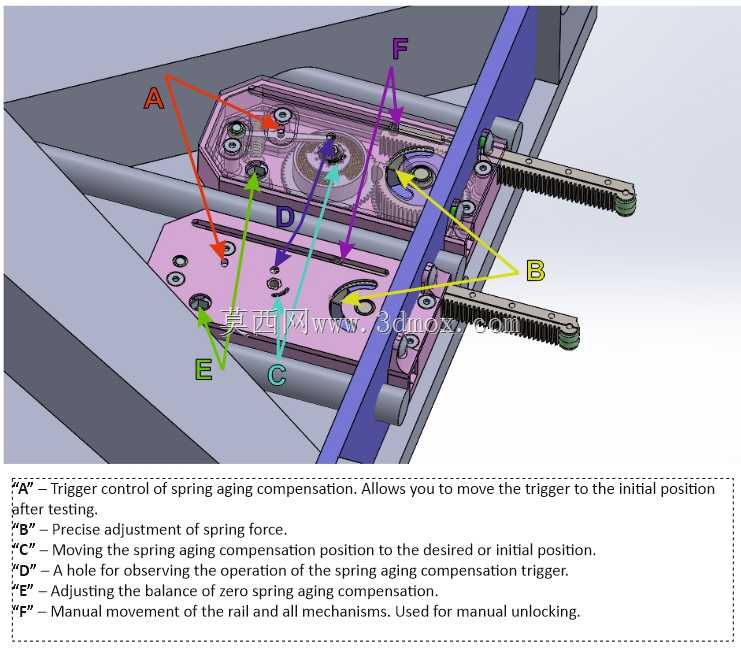

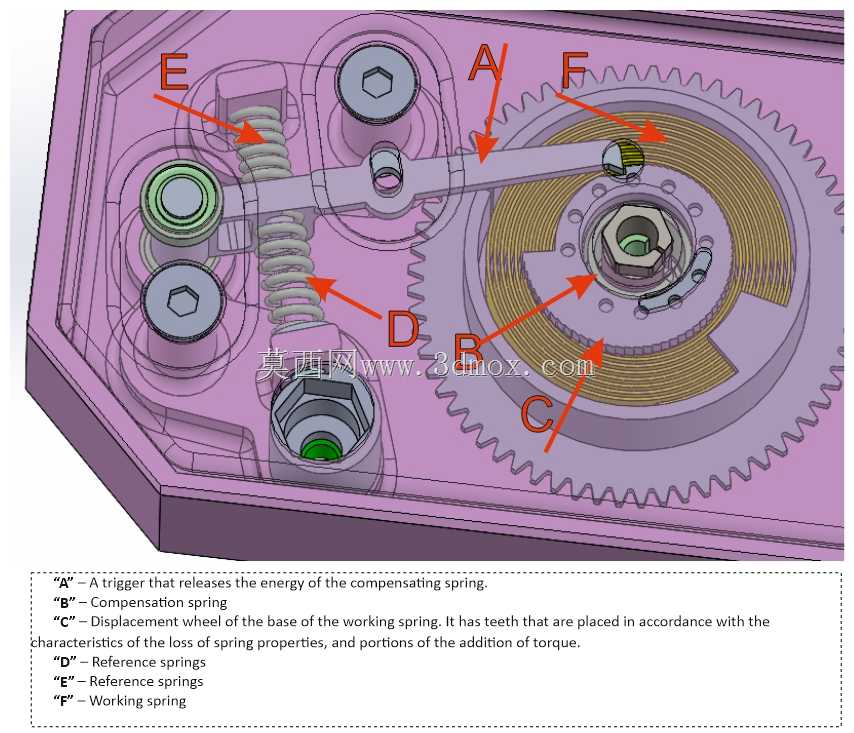

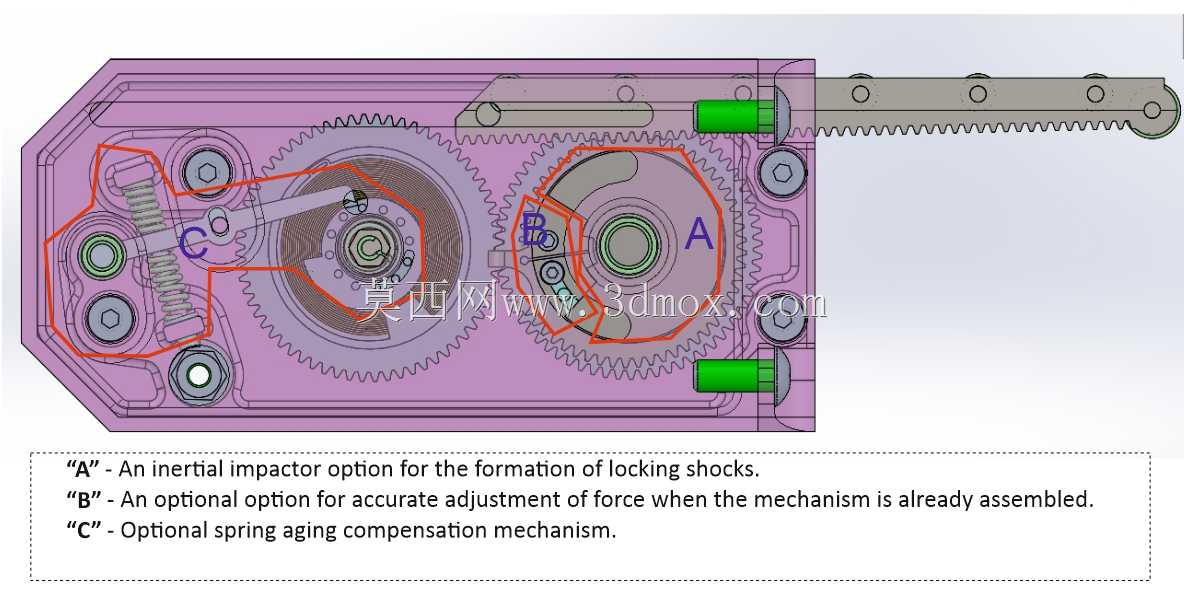

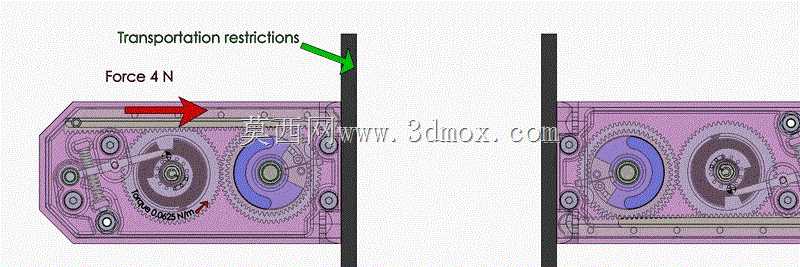

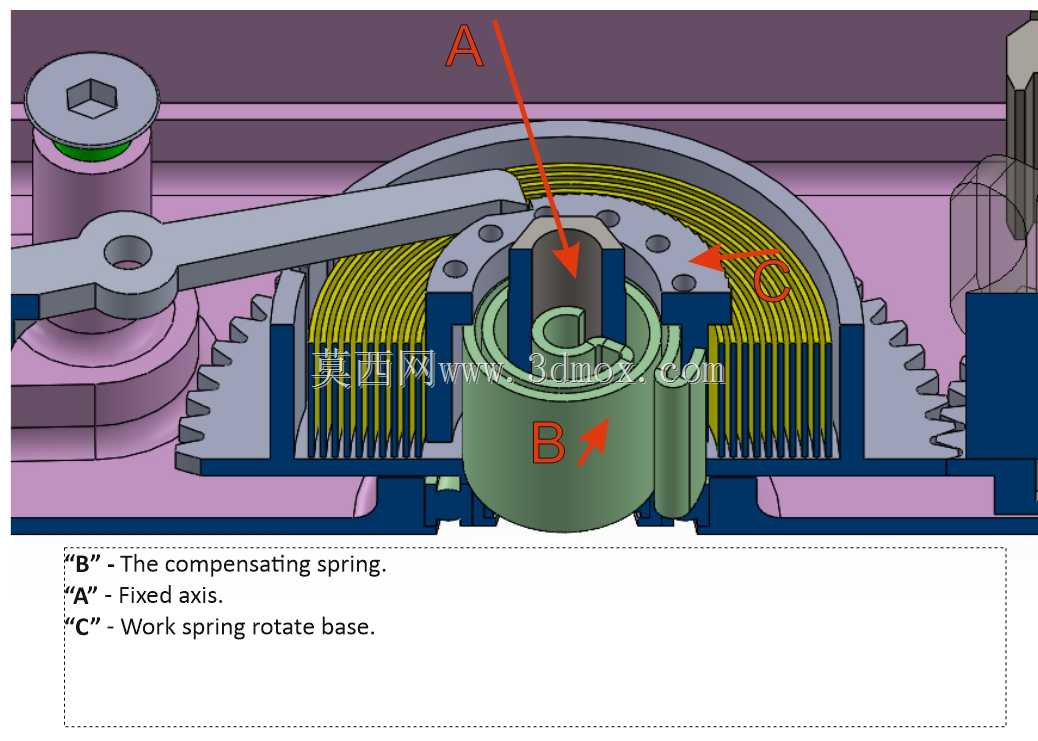

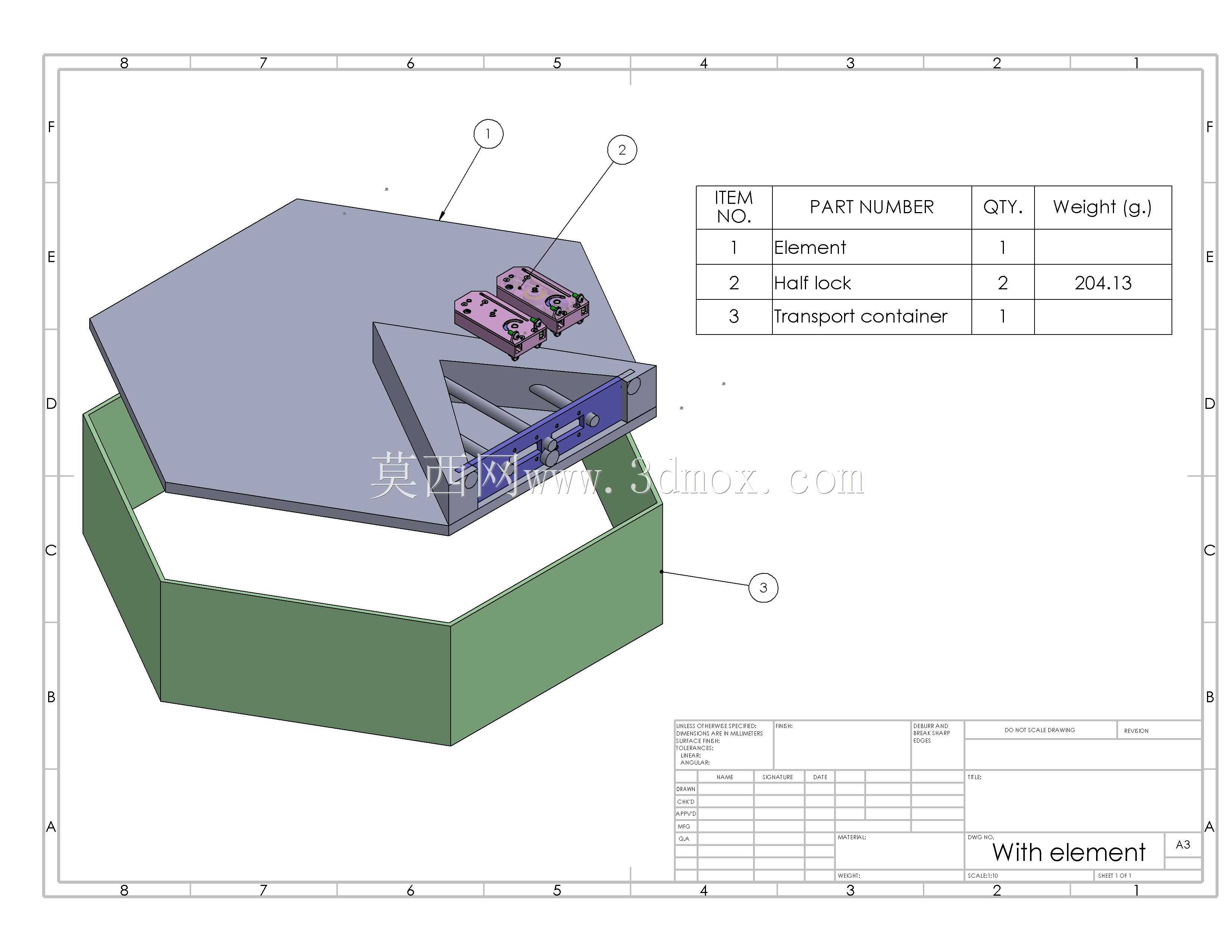

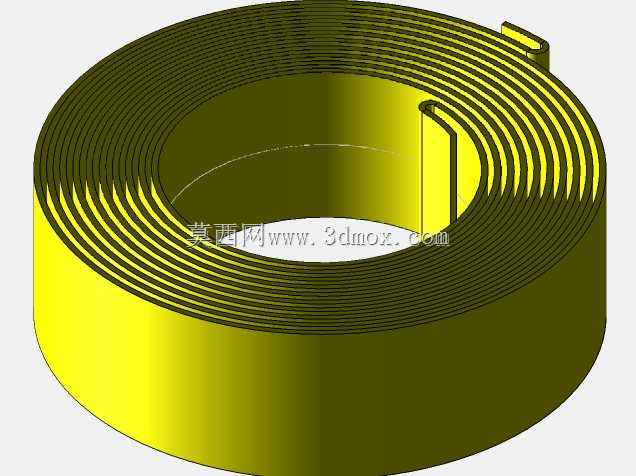

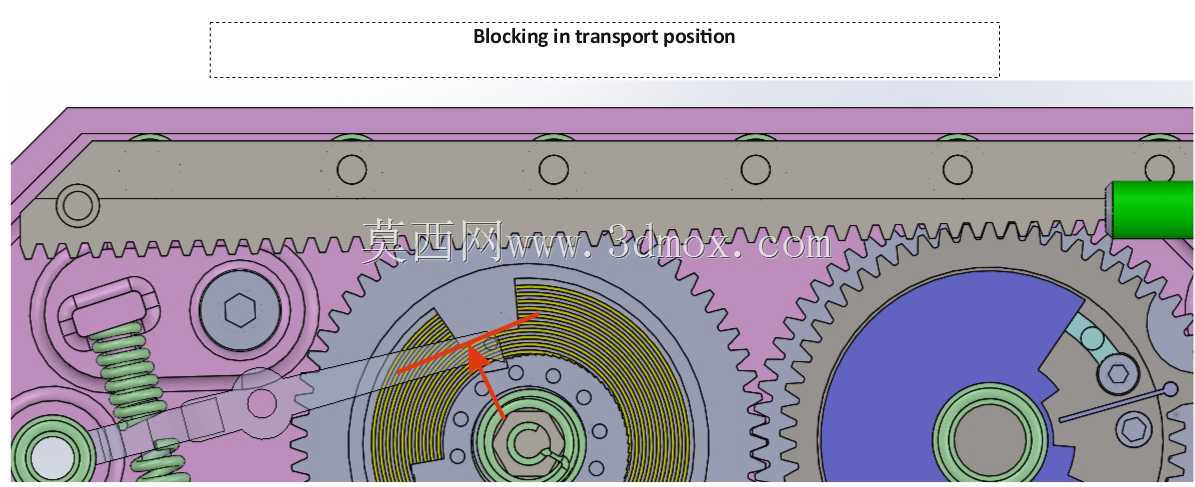

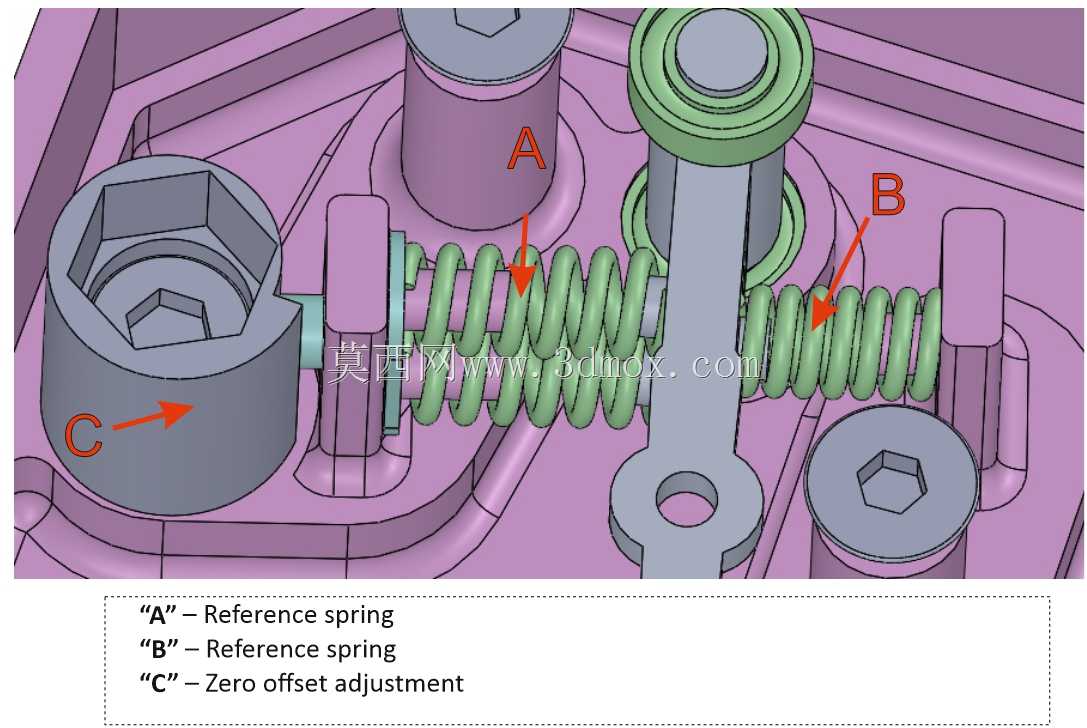

　　该机构还考虑了弹簧长期使用后的力值衰减。装配阶段可通过改变弹簧预紧位置、挂接孔位或增加调整垫片，对成批装置进行逐台校准，使初始输出力落在设计窗口内。对于测试和力测量场景，这种可调性比单纯追求理论尺寸更重要，因为弹簧制造公差、摩擦阻力和表面处理都会影响最终力值。若设备需要在容器内运输或随整机振动，可设置运输位置，让机构保持在不完全展开状态；释放后再自动进入工作姿态，从而减少储运过程中弹簧长期满载带来的疲劳。

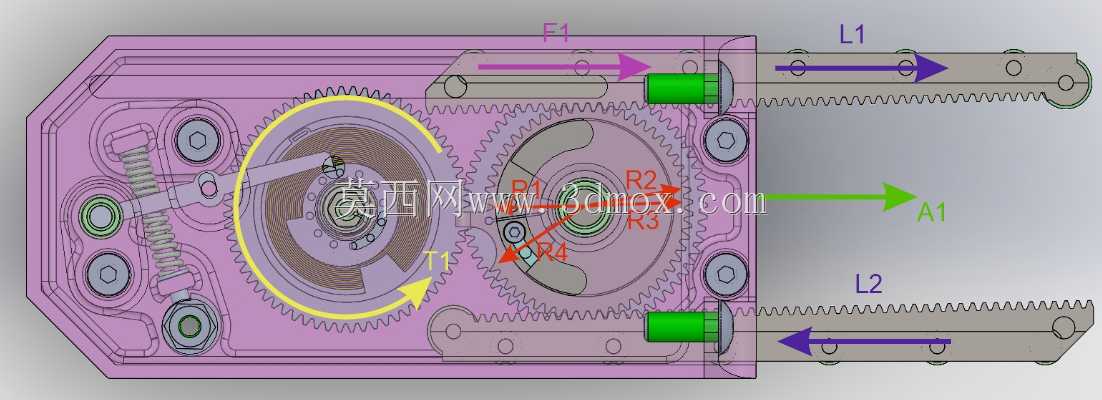

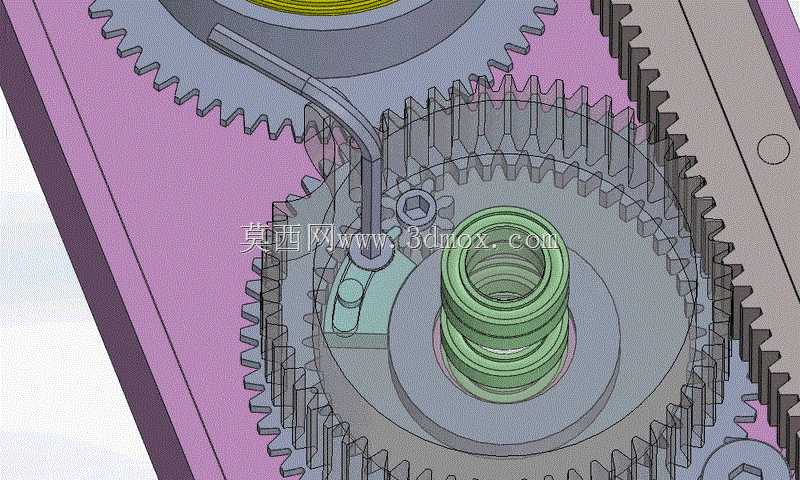

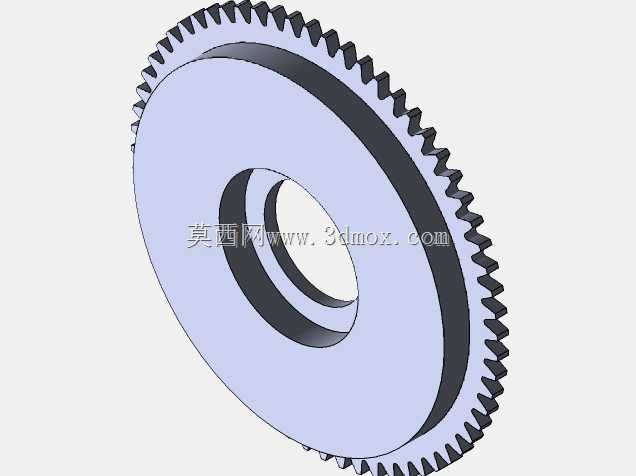

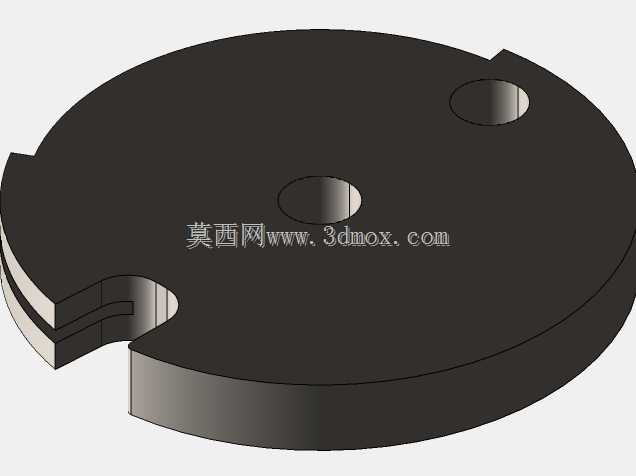

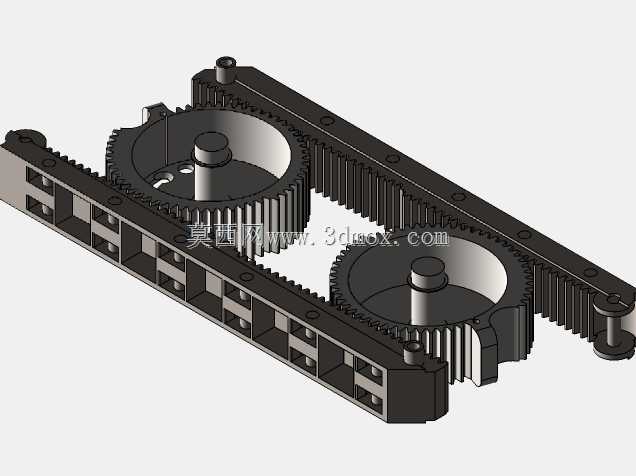

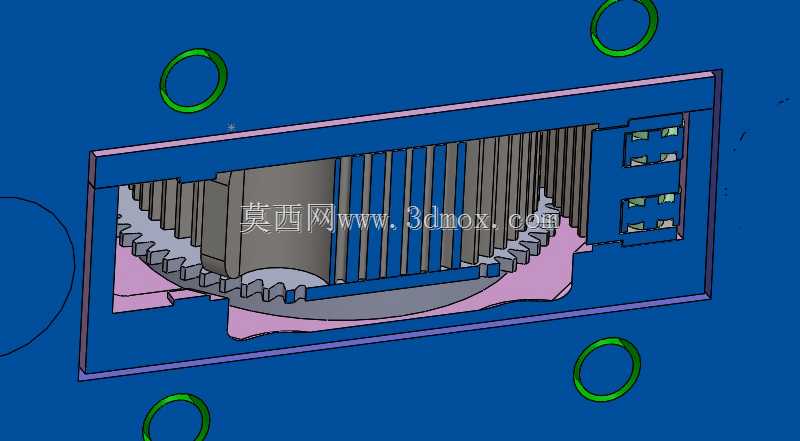

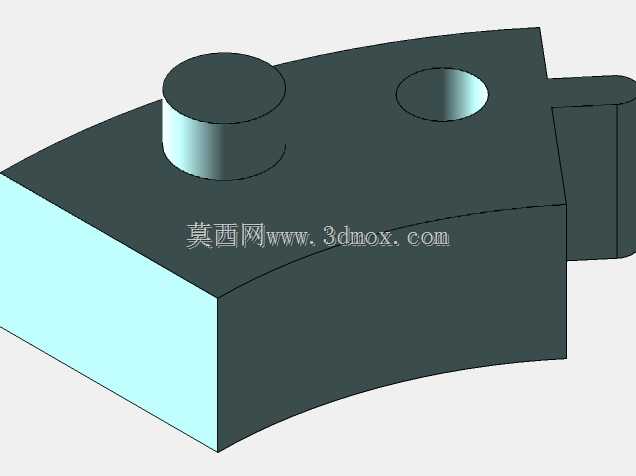

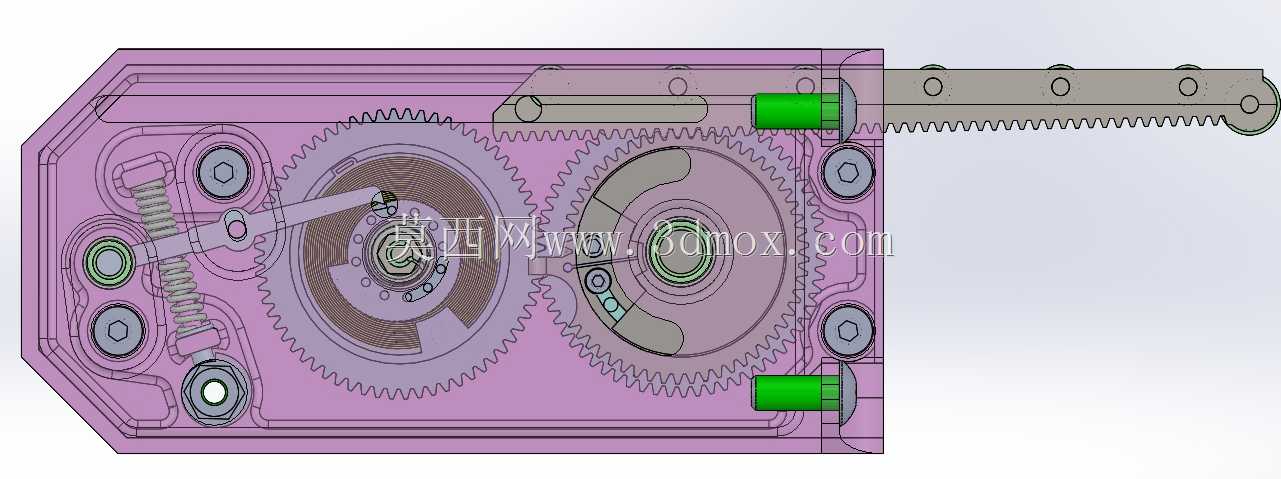

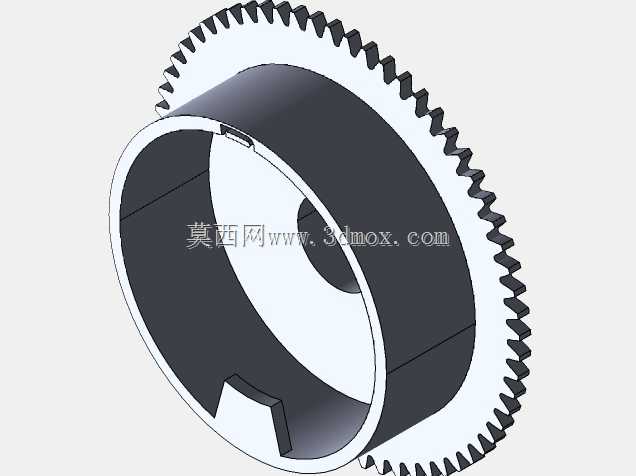

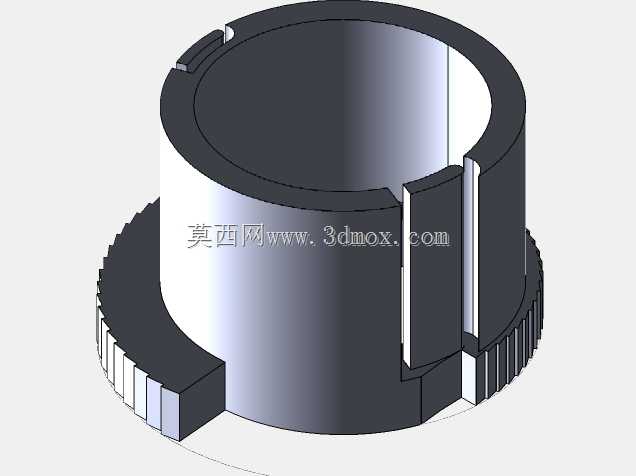

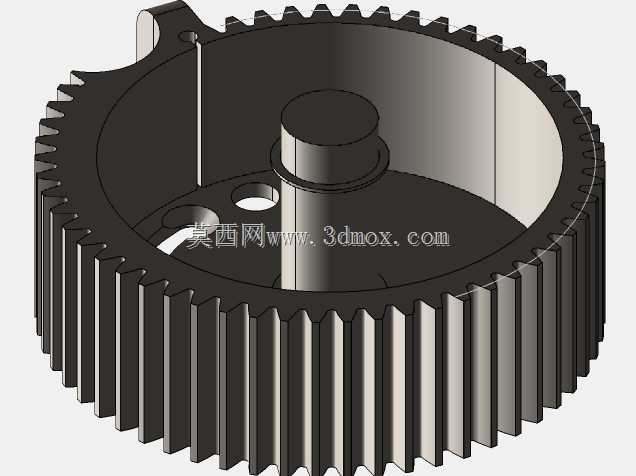

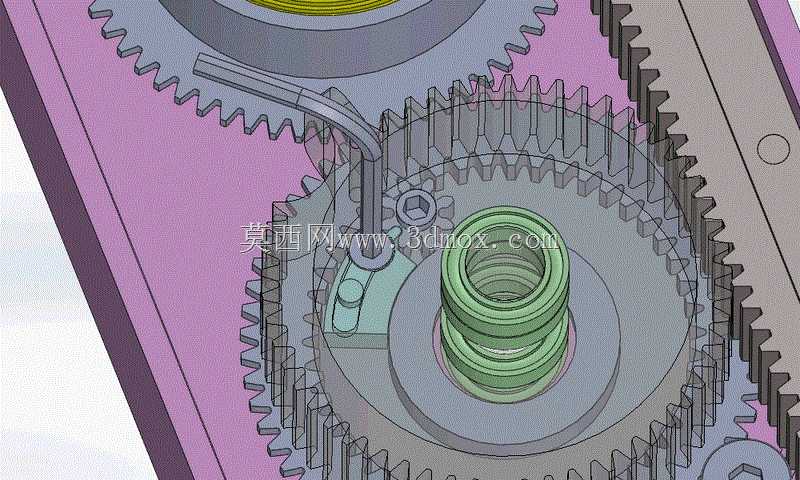

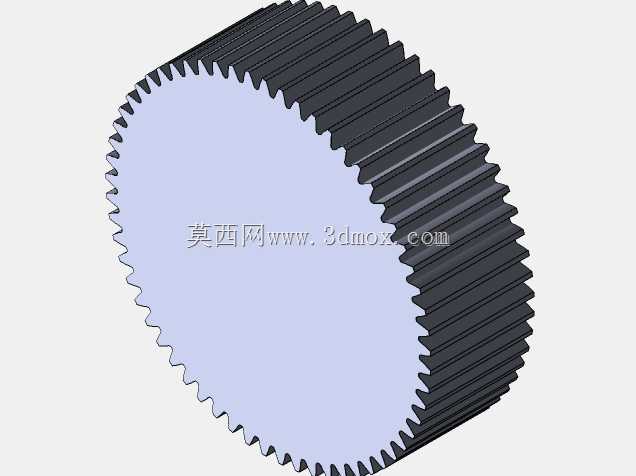

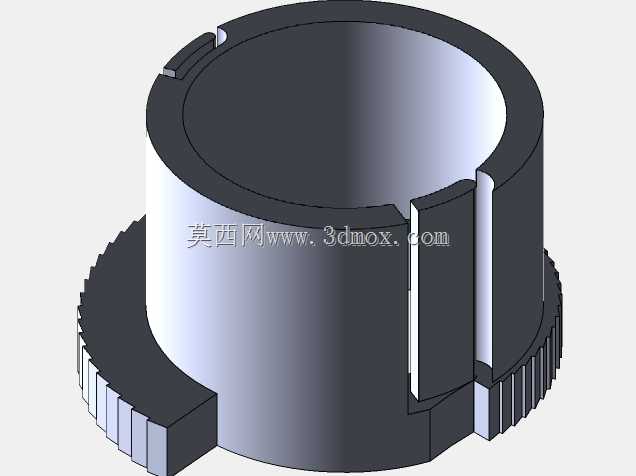

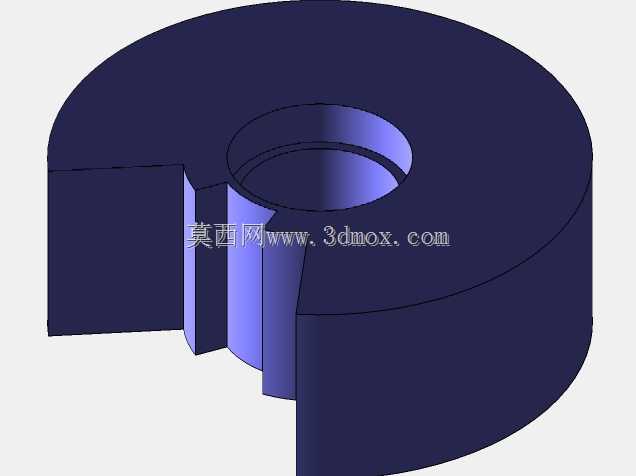

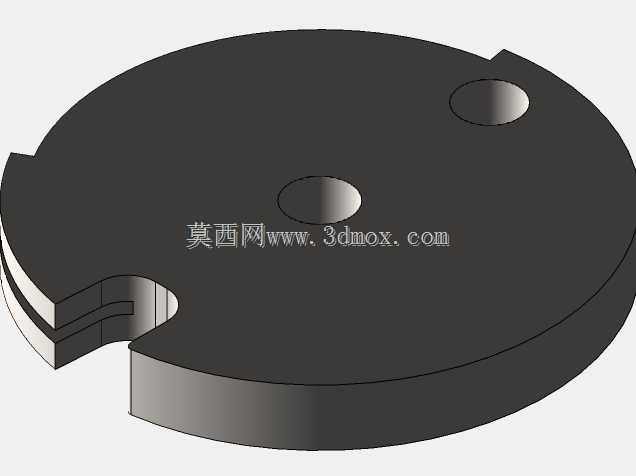

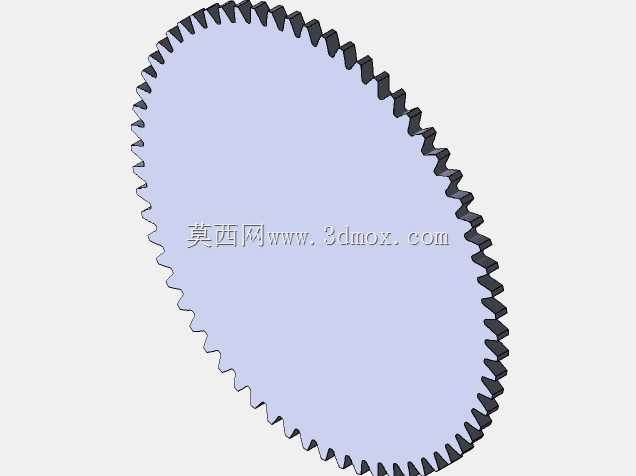

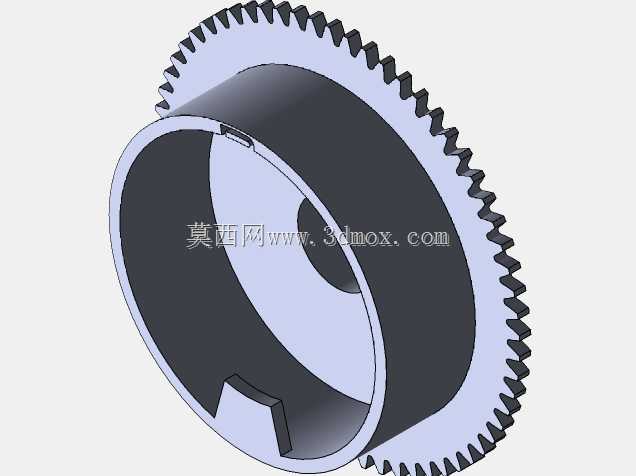

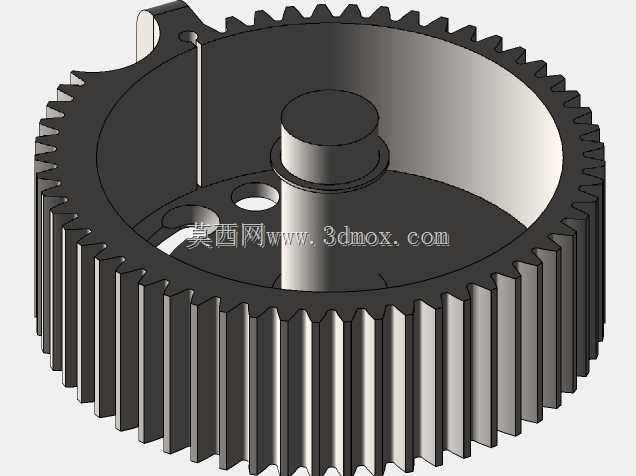

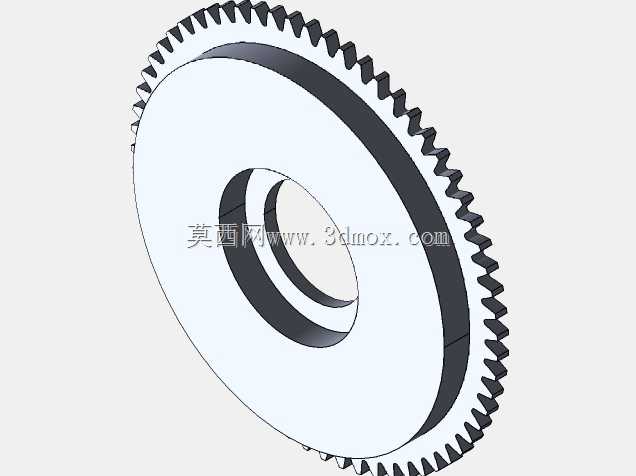

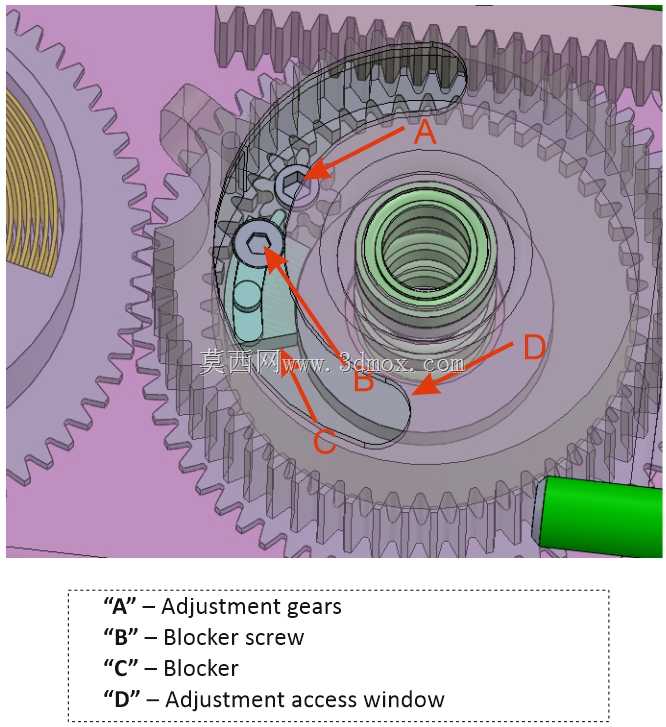

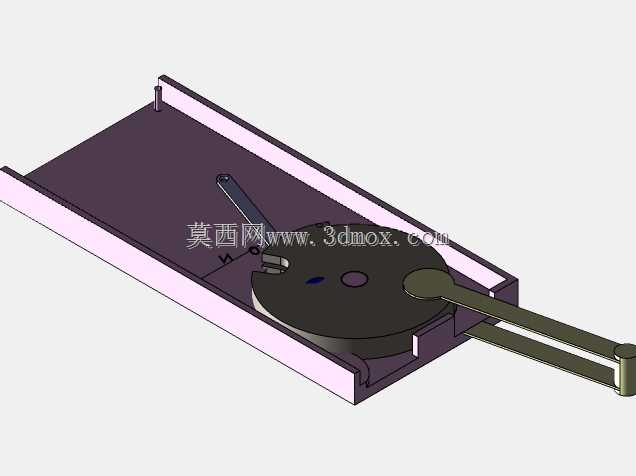

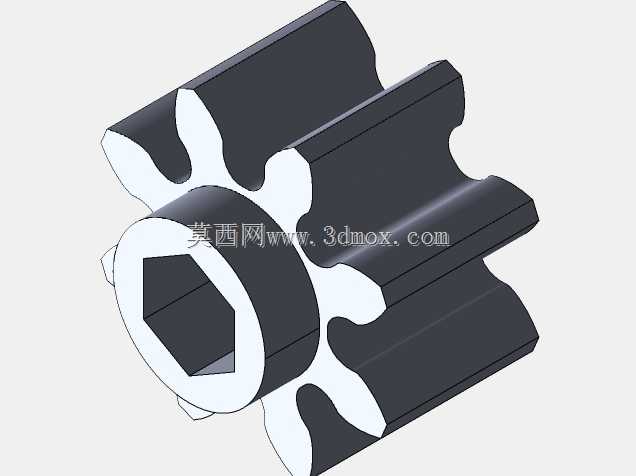

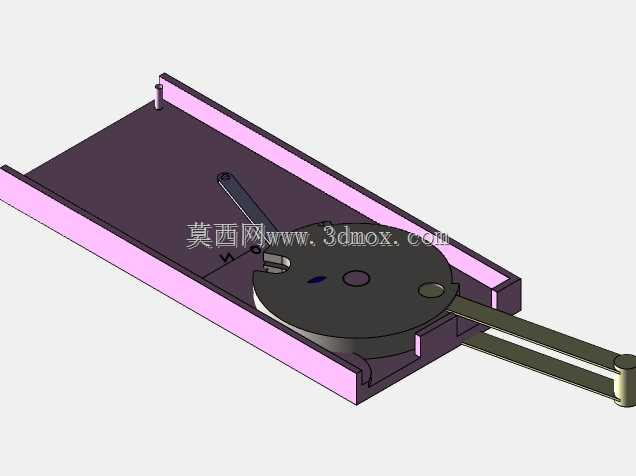

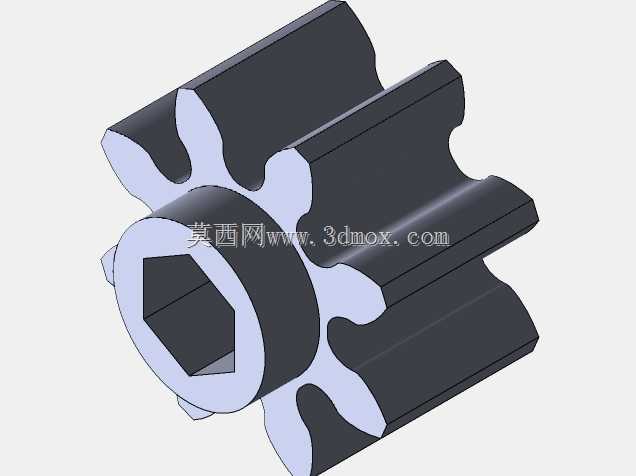

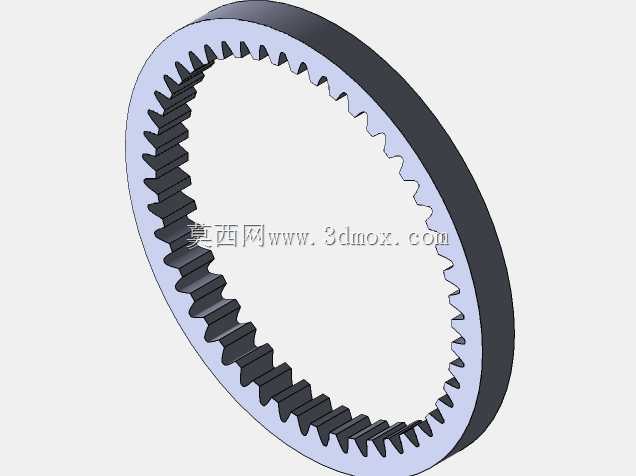

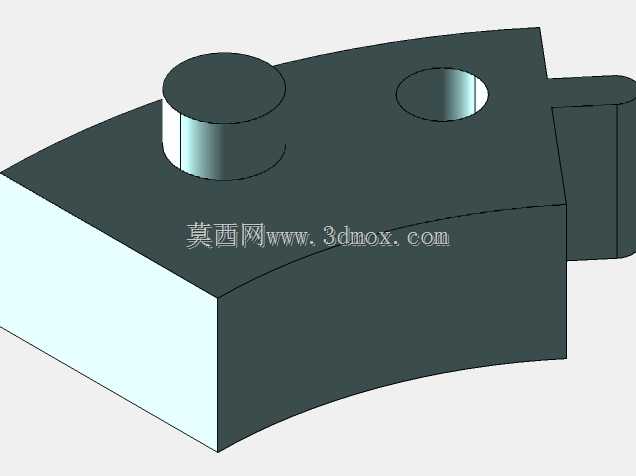

　　齿轮蜗牛式盘片在机构中承担行程约束和相位保持作用。盘片外缘的缺口、凸台与杆件配合，使连杆越过特定角度后能够稳定停住，而不是在弹簧力作用下无控制回弹。设计时需要重点检查缺口进入和退出的角度：角度过浅，振动条件下可能自行脱开；角度过深，则解锁阻力增大，甚至需要额外人工干预。端部蓝色弹簧件可作为缓冲或辅助复位元件，用于吸收连接瞬间的撞击，避免金属面直接硬碰硬。

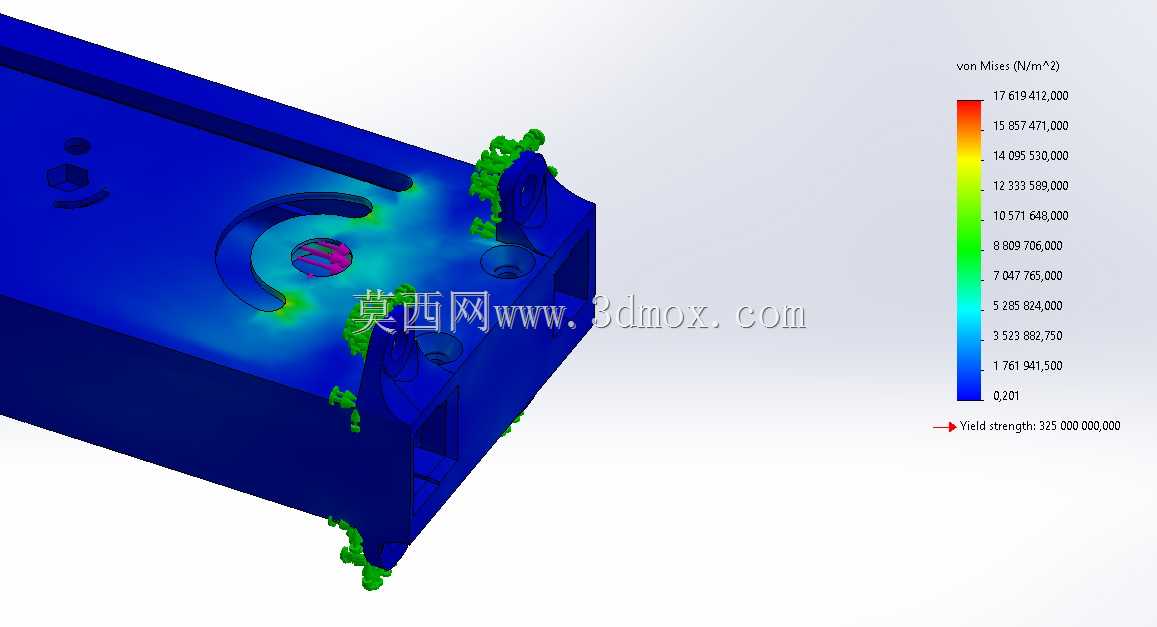

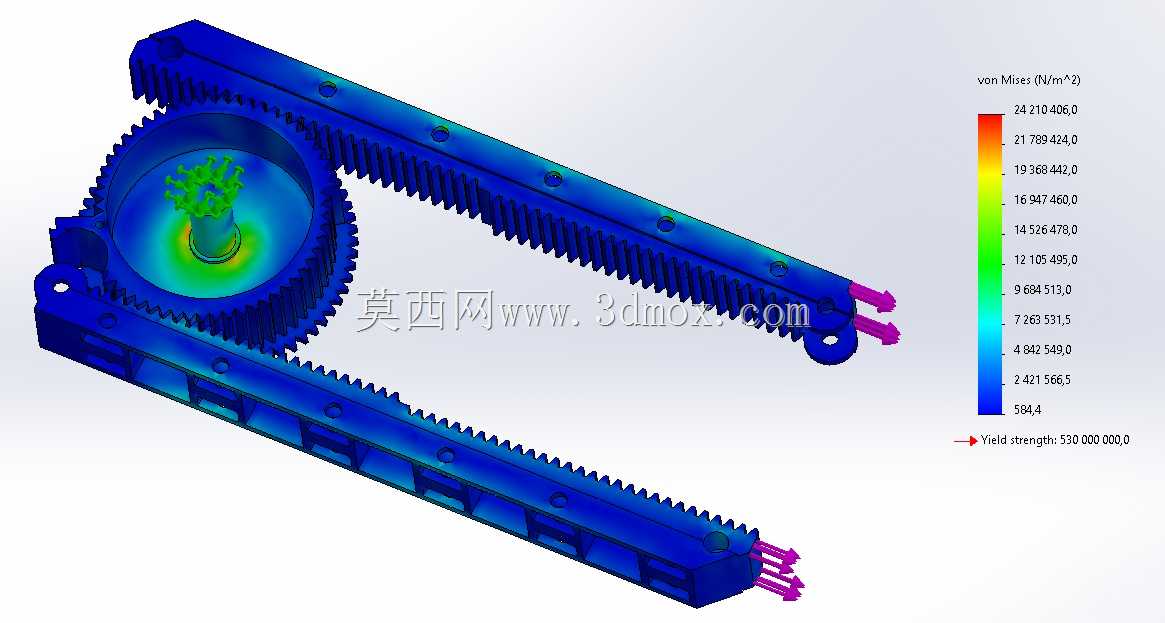

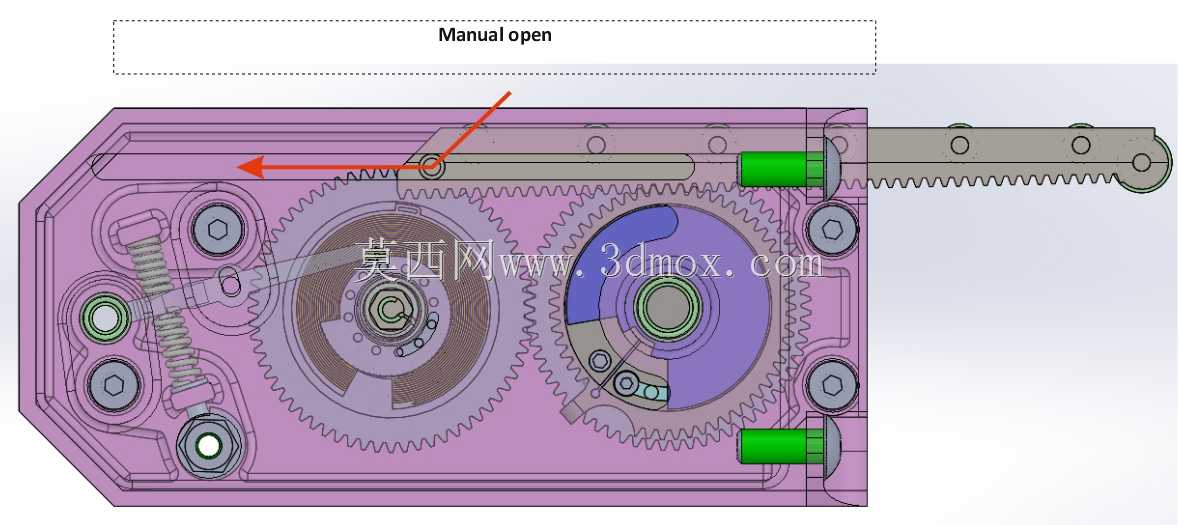

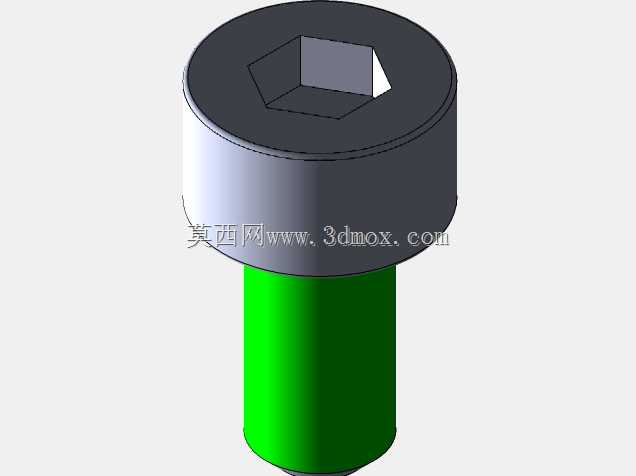

　　在建模和选型阶段，应把运动仿真分成预紧、锁止、保持、解锁四个状态逐一检查。预紧时关注弹簧伸长量和连杆受力方向；锁止时关注盘片缺口是否完全承接载荷；保持状态下校核杆件屈曲、壳体螺钉拉力和导向杆弯曲；解锁时确认人工或外部执行件所需力值处于可接受范围。对于需要频繁动作的设备，弹簧端部挂钩、盘片转轴和锁舌接触面应视为易损部位，材料和热处理要按疲劳工况考虑。若用于洁净或腐蚀环境，则应在弹簧表面处理、壳体排屑和润滑方式上另行设计。

　　整体来看，这套三维结构适合作为恒力夹紧、自动锁止和缓冲连接机构的设计参考。它的优势不在于复杂控制，而在于通过纯机械方式实现稳定力输出、自动展开和瞬时锁合；建模时只要围绕行程、力值、对称载荷和安装边界反复校核，就能把原理方案转化为可加工、可装配、可维护的实际部件。
