天线面板阻挡件变形补偿力保持结构

　　在大尺寸天线面板与薄壁支撑结构的工程实现里，阻挡件并不是一个可有可无的限位小块，它直接决定面板分段在装配、受载和温度循环后能否维持设计姿态。现场调试时最容易被忽略的，恰恰是这类小构件对整体刚度链的贡献：若阻挡面只承担单侧推靠，机构在反向扰动下会出现间隙累积，分段连接位置的微小偏差会沿面板长度逐段放大，最终使反射面轮廓偏离理论曲面。建模时先把面板分段的连接关系拆开看，每一段铰链或撑杆都不是理想刚性体，热辐射引起的局部微变形会通过连接点传递到相邻段。阻挡件的作用，是在分段到达指定位置后提供确定的保持力，让补偿动作不会因为机构反力不足而回退。这里的力值不需要在方案阶段就锁死，但力的传递路径必须闭合：阻挡面接触、支撑件承力、背板分散载荷，三者在三维结构里要形成连续闭环，避免单点受力把局部薄壁压陷。

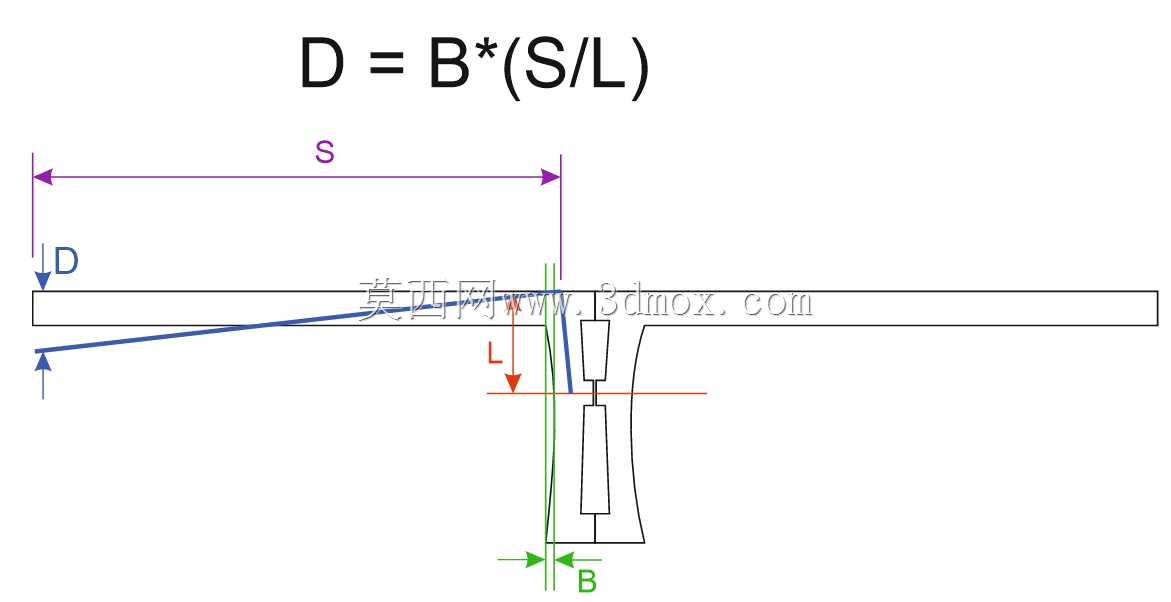

　　外形布置上，阻挡件通常贴靠在分段运动行程的末端，其安装边界要留出手动调整和复检空间。面板展开后，相邻分段的相对位移很小，阻挡面的法向应尽量对准分段变形的主方向，斜向接触会把一部分力分解到面内，既削弱保持效果，也容易让接触面产生滑移。图中给出的D=B*(S/L)关系，本质是把几何跨度、力臂和变形量联系起来：跨度S越大、有效力臂L越短，阻挡件需要承担的等效作用就越敏感，设计时不能只按名义尺寸堆叠公差。

　　实际用途集中在可展开天线、轻型反射面以及类似需要长时间保形的支撑结构。这类结构在地面装配、运输振动和在轨或户外温度变化之间，载荷状态差别很大。运输阶段主要承受低频振动，阻挡件要防止分段过位；工作阶段则要抵抗热致变形，把面板拉回或顶到设计位置。若机构只有单向作用，温度回升后变形无法反向修正，几个循环后面板轮廓就会出现系统性偏差。

　　建模思路上，先建立分段中心线和铰链轴线，再把阻挡件作为行程末端的约束面放入装配。撑杆类零件不宜按完整刚性连接处理，它在结构里更接近传力杆件，端部间隙和铰接点偏移都会影响侧面变形的放大倍数。阻挡件本体可采用小块加强形式，背面加肋或与背板贴合，避免用单薄凸台承受反复载荷。接触区域要给出耐磨或可更换的接触面，因为调试阶段多次展开收拢后，表面压痕会改变实际限位位置。

　　安装边界方面，阻挡件与相邻运动件之间要保留热膨胀余量，不能在常温下顶死而在高温下产生附加弯矩。固定孔位宜设计成可调形式，便于现场按实测轮廓修正限位点；调整完成后再由锁紧件固定，防止振动松退。对于多段串联面板，每一处阻挡件的调整量都应独立记录，因为前段偏差会通过铰链传递到后段，统一按同一尺寸加工往往无法补偿累积误差。

　　结构分析时可把面板分段简化为梁壳组合模型，在阻挡点施加约束后观察热变形场。重点不是追求单个零件的应力最低，而是让分段在阻挡位置形成双向约束趋势：既限制过行程，也能在反向微变形时提供稳定承力。若分析发现接触面边缘应力集中，可把硬接触改为小面积金属垫板或增加局部厚度，而不是盲目加大整个构件。

　　对从事结构建模的人来说，这类方案的价值在于把小零件放回整个刚度链中评估。阻挡件的尺寸、角度和安装位置都服务于面板保形，离开分段长度、铰链布置和热变形方向单独设计，很容易做出看似结实却无法修正轮廓的结构。围绕力传递闭环、行程末端约束和分段累积偏差来搭建模型，才能让展开后的面板在长期使用中保持稳定形态。
