分段式航天天线循环阻塞解锁展开机构

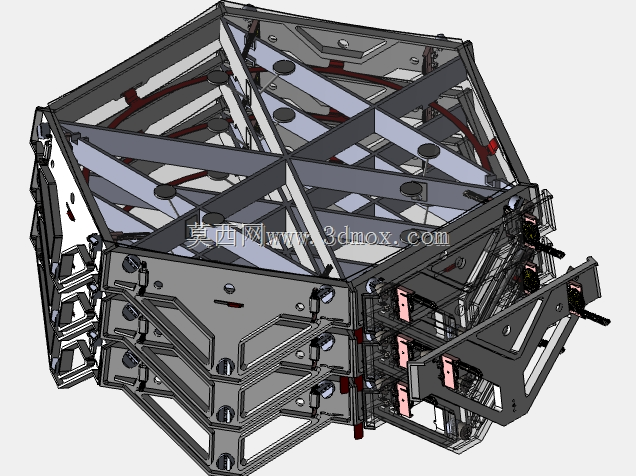

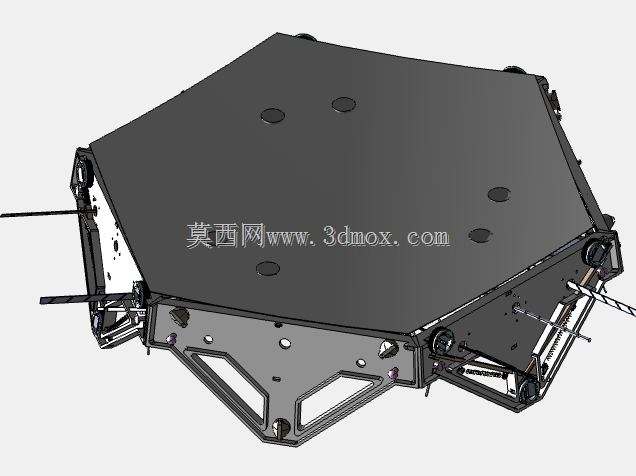

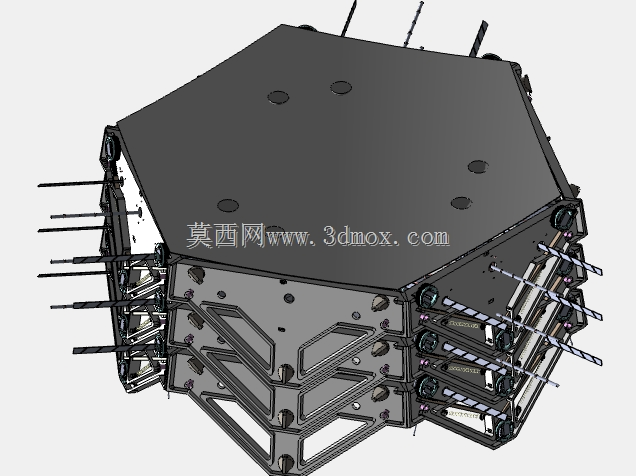

　　这套机构面向分段部署类天线在收拢、释放和逐段展开过程中的动作控制需求，核心不是单纯把某一块面板推开，而是让多个分段在有限安装空间内按接触顺序完成阻塞、解锁、让位和再次锁定。实际工程中，天线面板往往不能依靠单一转轴一次性展开，尤其在载体内部轮廓受限、面板之间存在叠放关系时，相邻构件如果同时运动，容易出现运动干涉、冲击叠加或展开后定位不稳定。该结构通过摆杆、销轴、弹簧、斜向承力件和分段接触面的配合，把连续展开动作拆成若干可重复触发的小循环，使每一段构件只在前一段达到预定位置后再释放。

　　从使用场景看，这类机构更适合安装在需要自动展开的板状阵列、折叠支撑臂或分段式探测天线上。设备在运输和存放阶段，天线主体处于折叠状态，机构内部的弹簧被约束，销轴和挡块承担主要限位作用；进入工作状态后，触发端释放初始约束，弹簧力推动摆杆转动，摆杆再带动接触块离开锁止面。此时被压住的分段构件获得转动或滑移自由度，沿预设轨迹展开。机构的关键在于接触事件本身被用作动作切换条件，而不是完全依赖外部控制时序，这样可以降低控制系统对每个细小动作的实时干预，也能在装配误差存在时保持较稳定的动作顺序。

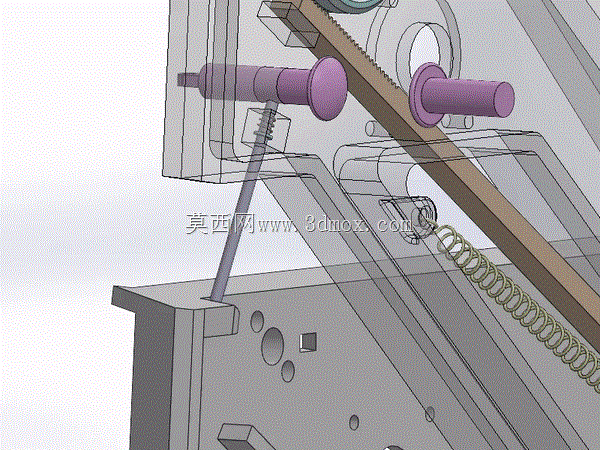

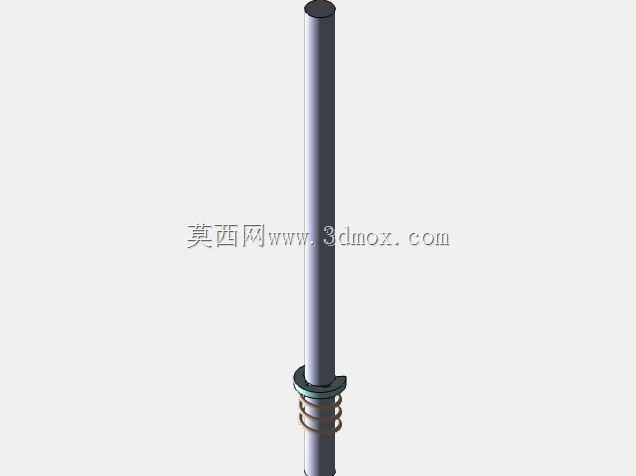

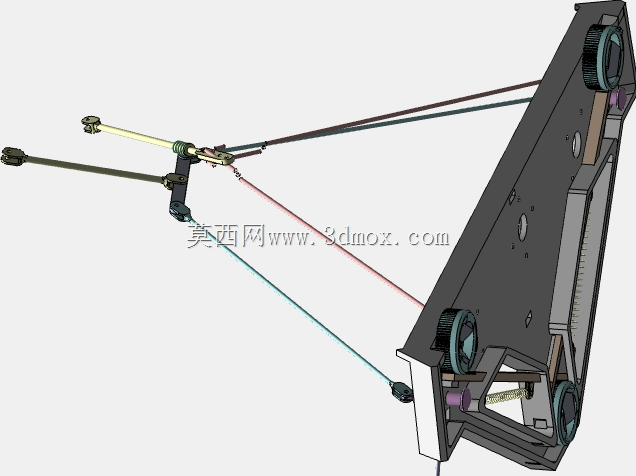

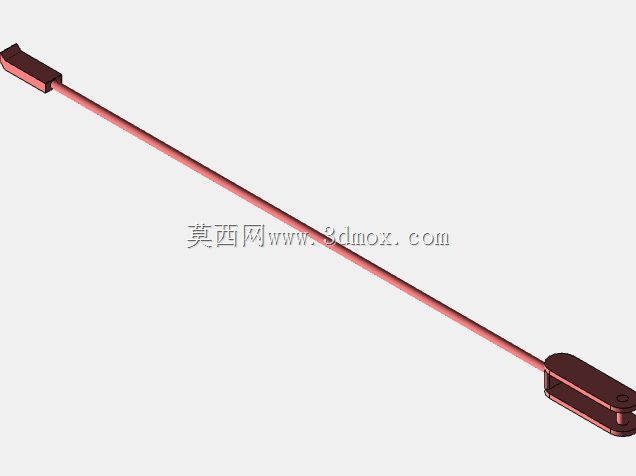

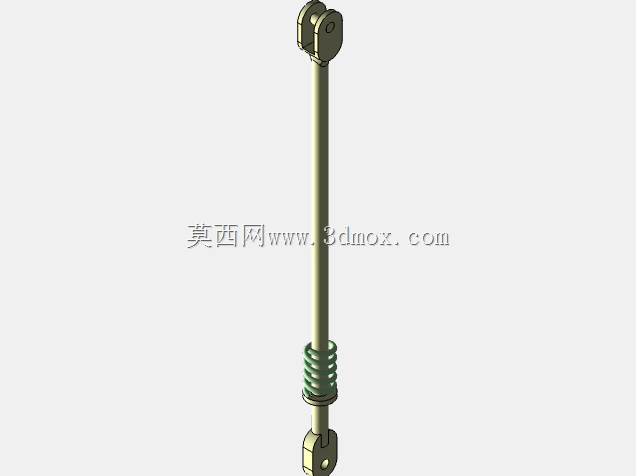

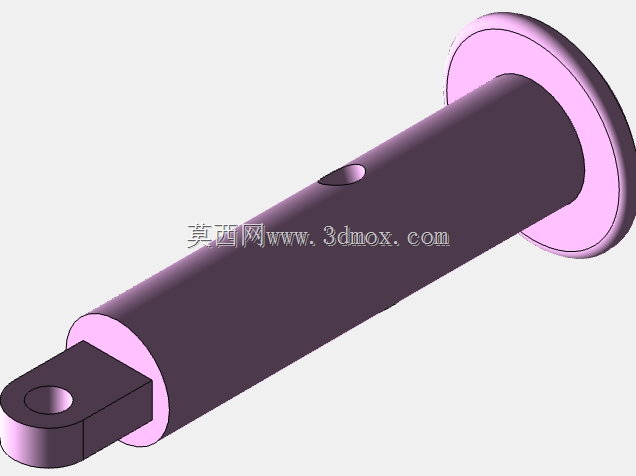

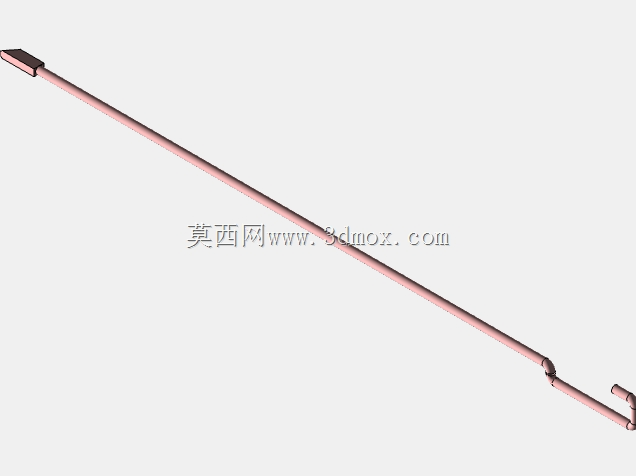

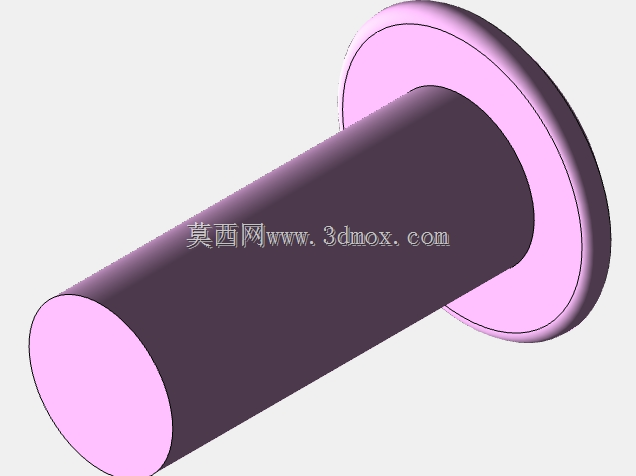

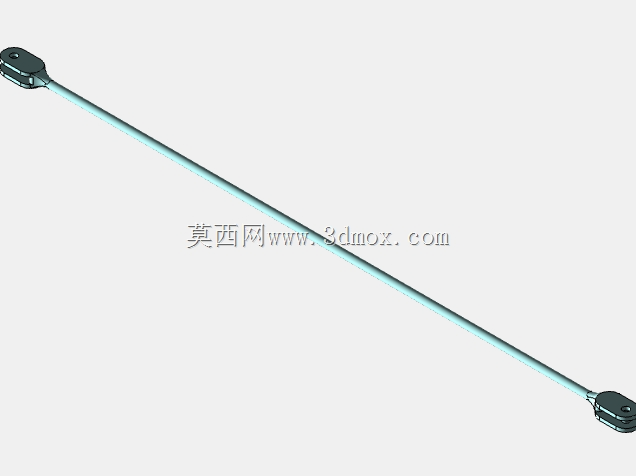

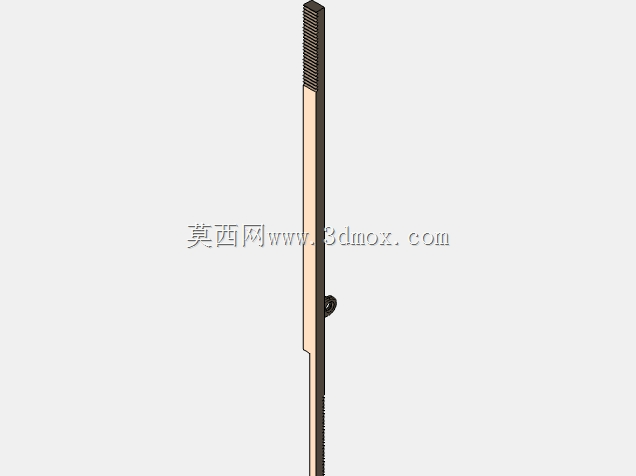

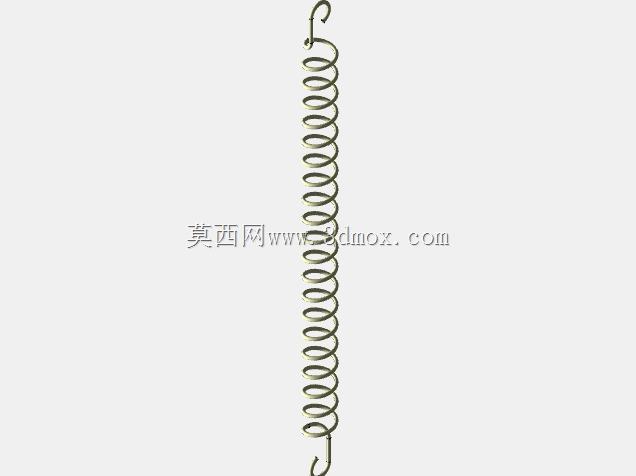

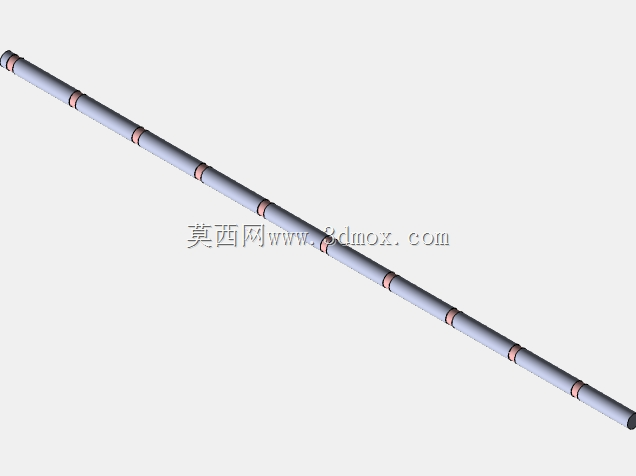

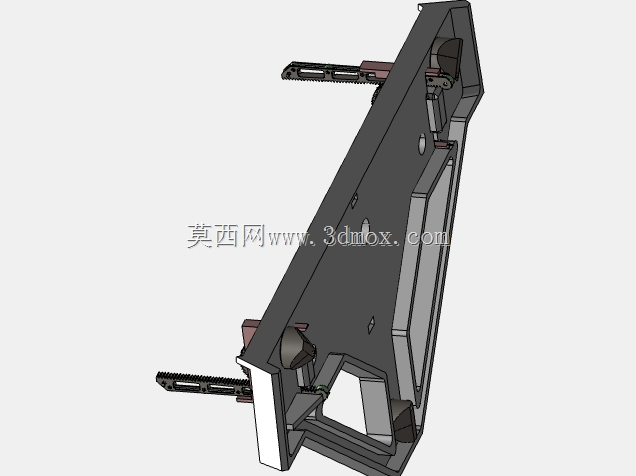

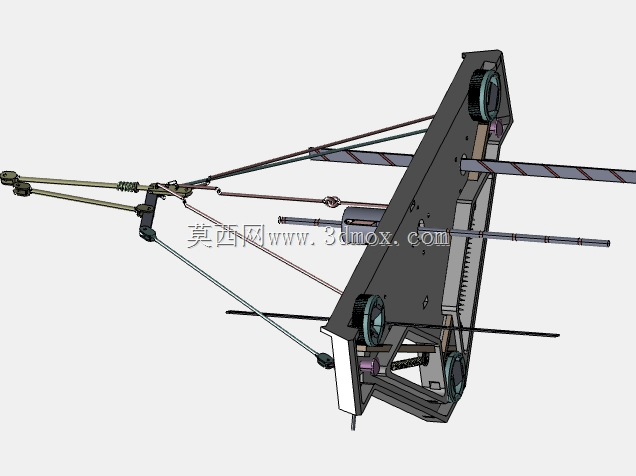

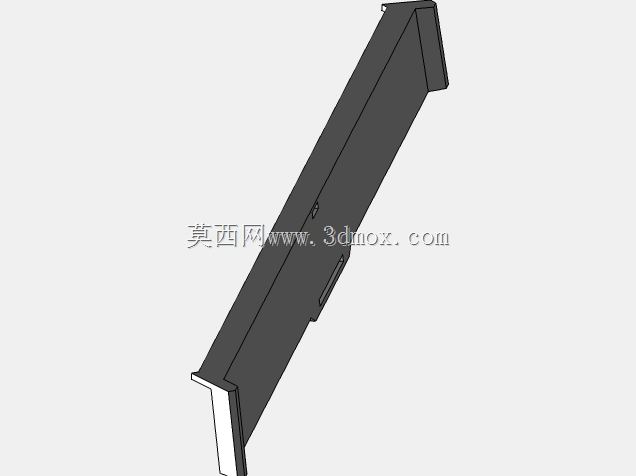

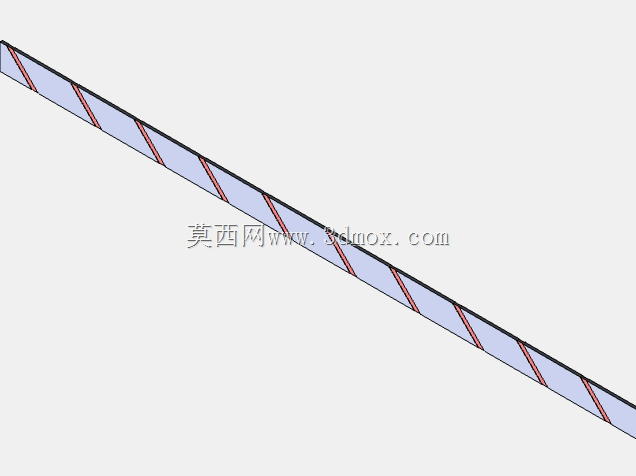

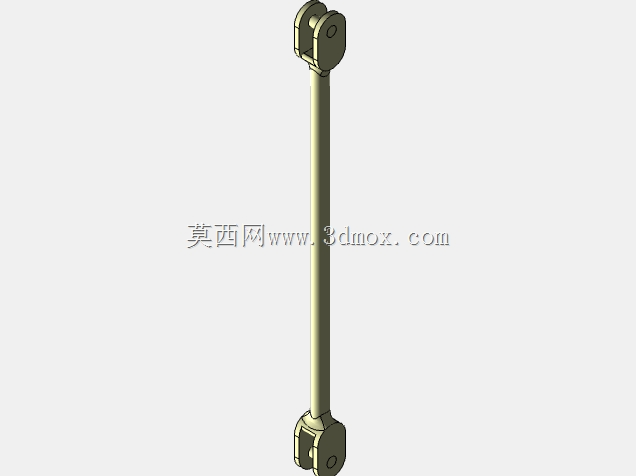

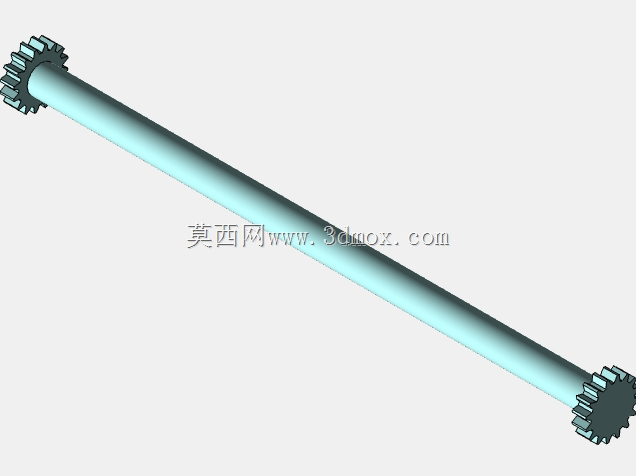

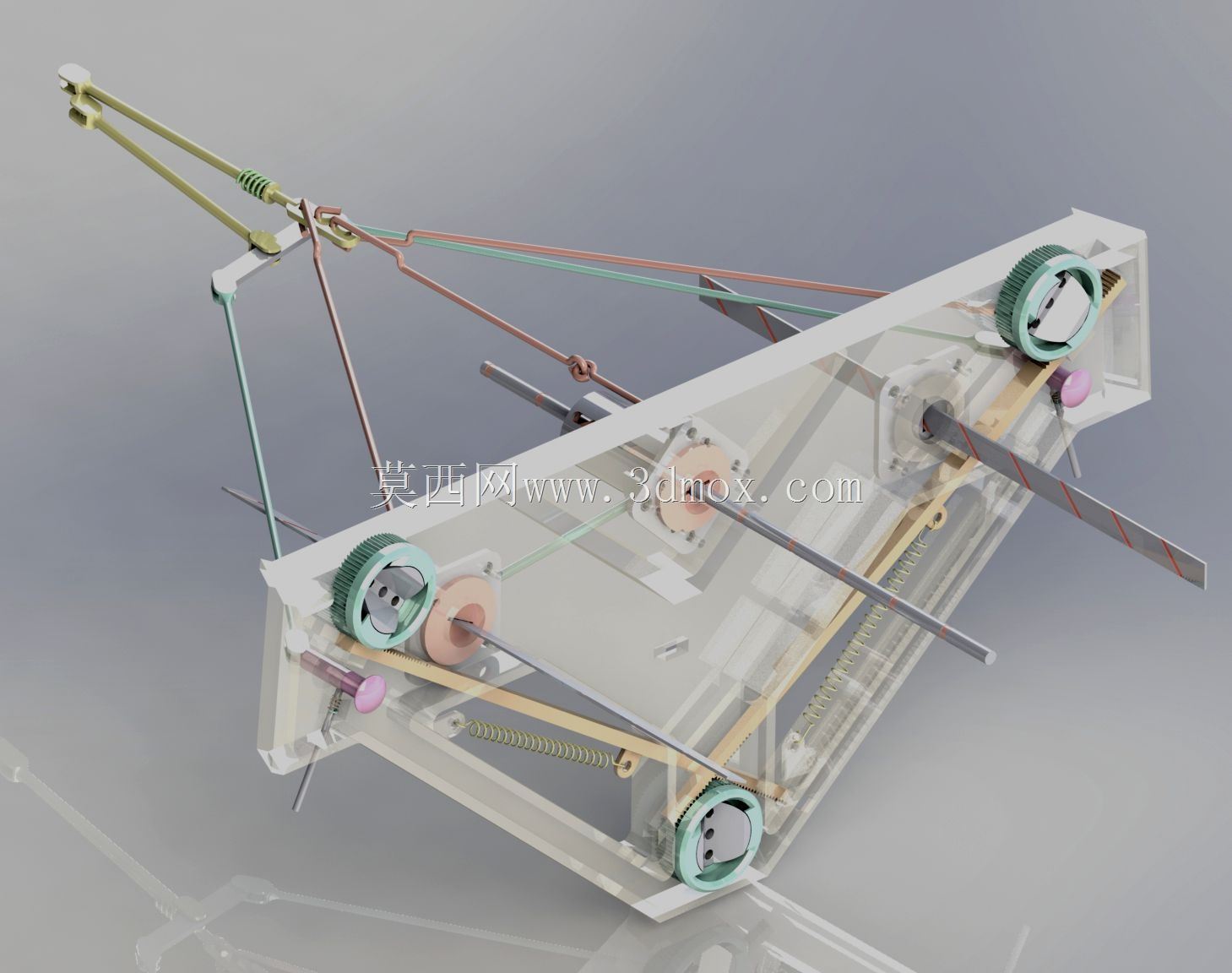

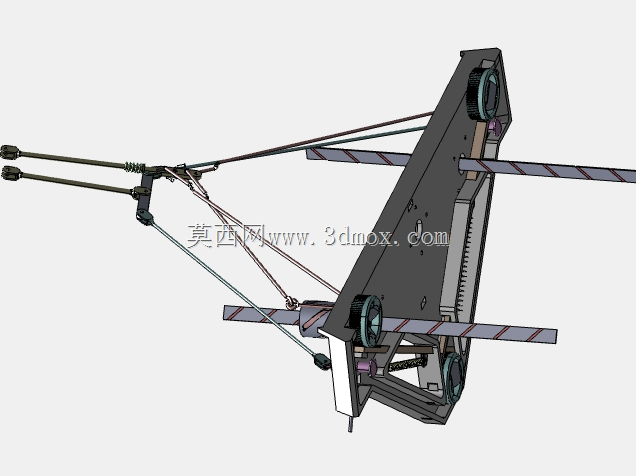

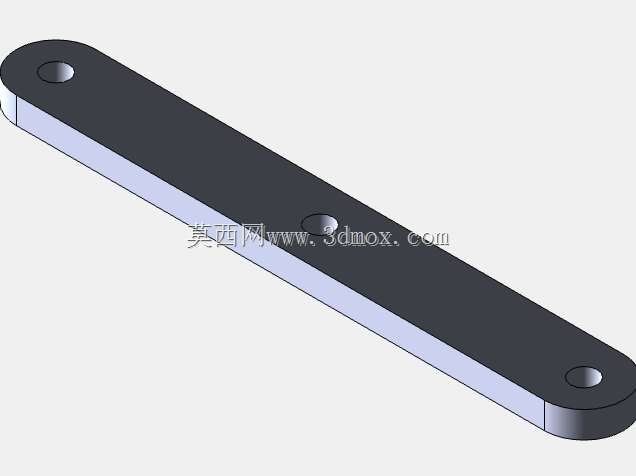

　　结构设计上，模型中可以看到两根紫色圆柱销轴承担铰接与导向作用，销轴穿过支架和活动构件，形成明确的旋转边界。斜向布置的长条形承力件类似分段压杆或导轨，在收拢状态下压住待展开部件，使其不能提前弹出。下方弹簧沿展开方向提供回复力，弹簧一端连接活动支架，另一端靠近基础框架，力值不需要过大，但必须克服构件自重、铰链摩擦和锁止面轻微卡滞。摆杆则把弹簧的直线趋势转化为旋转解锁动作，其端部与阻塞块接触，在转动过程中逐步抬升锁止面。这样的布置避免了直接用弹簧拉拽面板，减少了面板受到偏载而变形的风险。

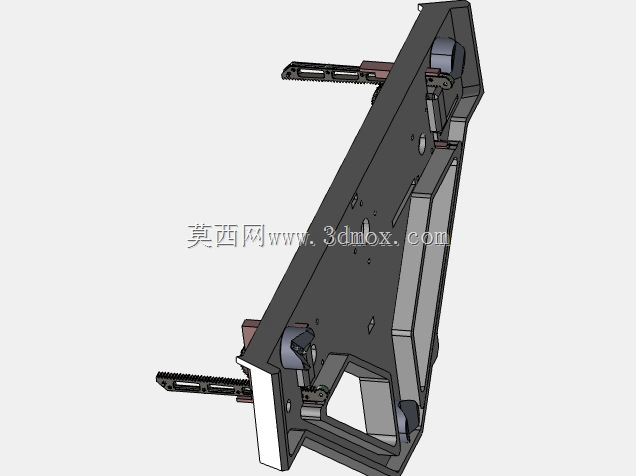

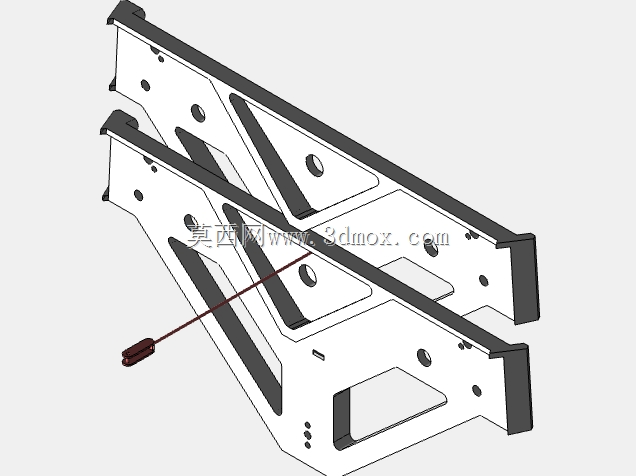

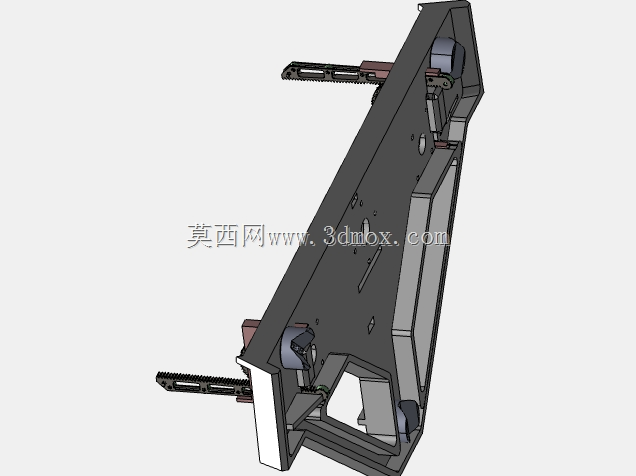

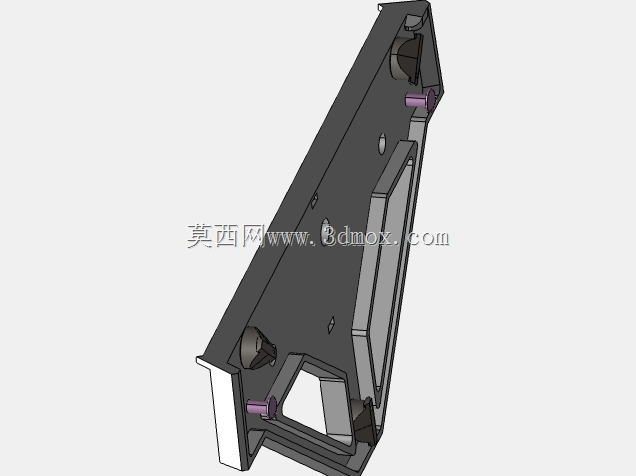

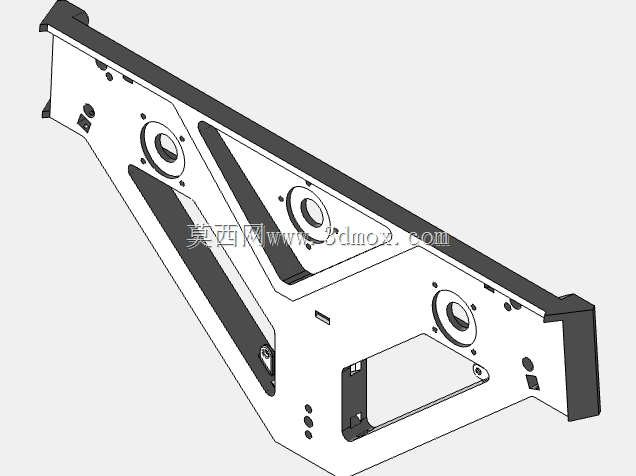

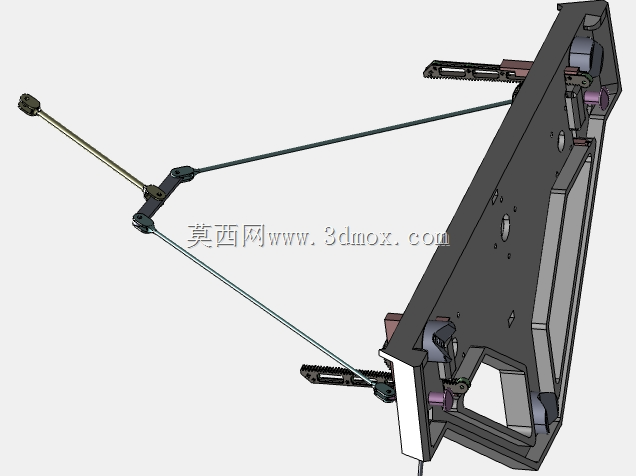

　　安装边界方面，机构整体适合布置在天线背板与载体框架之间的狭长区域。基础支架上设置了多个圆孔和异形减重孔，既用于固定铰接座，也为装配时调节销轴位置留下余量。活动构件的运动包络主要集中在支架上方和斜向压杆两侧，设计时需要重点检查弹簧压缩极限、摆杆最大摆角以及压杆抬起后与相邻面板的间隙。销轴端部应保留挡圈或锁紧结构，防止振动环境下轴向窜动；弹簧座则需要设置防脱钩和导向面，避免弹簧在反复伸缩中发生侧弯。若用于航天或高振动载体，还应在接触锁止面考虑耐磨处理，因为循环阻塞与解锁会反复造成局部冲击和摩擦。

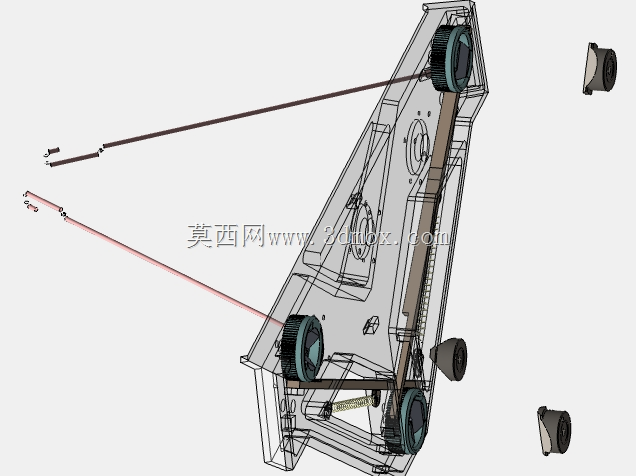

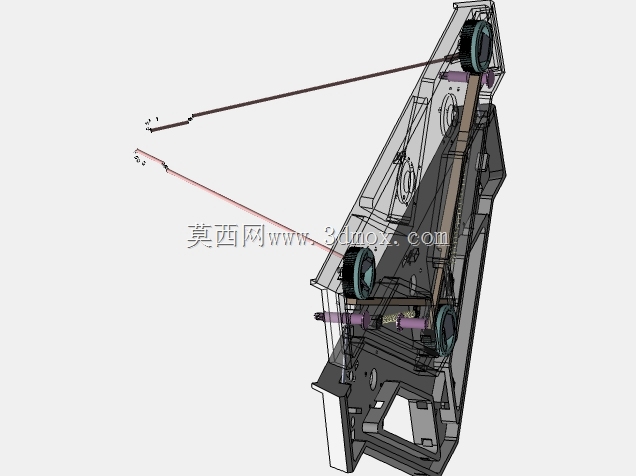

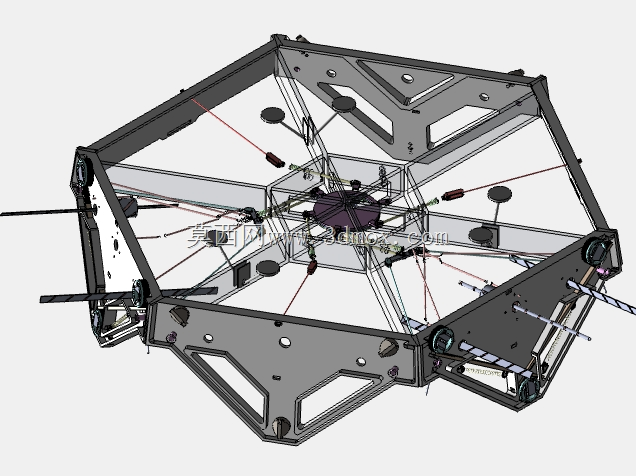

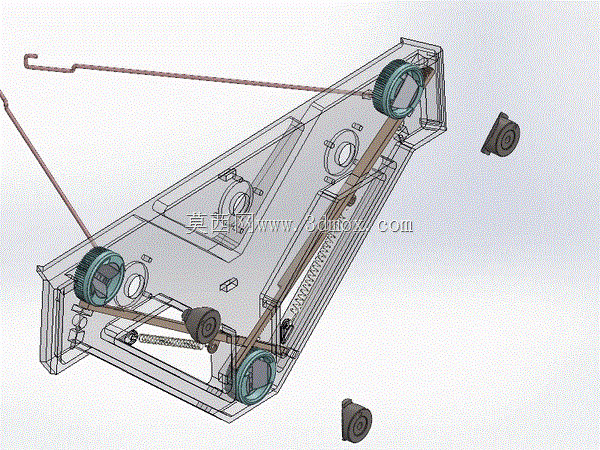

　　功能特性上，该机构强调分段动作的可靠性。每一次解锁都由实体接触触发，前一段构件运动到指定位置后，才会通过压杆或摆杆释放下一段约束，这种机械顺序逻辑比纯软件时序更直观，也便于在样机阶段通过高速影像和接触痕迹排查问题。模型中透明显示的支架部分能够清楚观察内部杆件关系，适合用来验证运动路径、判断干涉区域，并为后续详细设计提供铰链位置、弹簧行程和锁止面角度依据。

　　从建模思路看，结构没有采用复杂的大型驱动装置，而是把力源、传动件、锁止件和被展开件分成几个清晰层级。基础框架负责承受展开反力，销轴定义旋转中心，弹簧储存和释放能量，摆杆改变力的方向，压杆控制分段释放顺序。各零件形状相对规则，便于加工成轻量化支架、金属销轴和标准弹性件；在详细设计时，可以根据面板质量重新核算弹簧刚度，调整摆杆力臂，并在锁止接触区增加可调螺钉，用来补偿装配公差。整体机构紧凑、动作链明确，适合作为分段展开装置的机械原理方案，也可用于类似折叠平台、自动撑开机柜和空间受限释放机构的结构参考。
