集成卡口锁紧功能的单实体旋转连接构件

　　在航天载荷搭载、地面旋转测试台架、多工位快换工装这类需要频繁实现模块对接与旋转锁止的场景里，连接构件的集成度往往直接决定整套机构的冗余重量与维护效率。传统的这类连接结构多采用分体式设计，分别加工锁紧卡爪、定位销、旋转限位块、安装基板后再通过紧固件拼接，不仅累计装配公差难以控制，在高频次旋转对接的工况下，紧固件松动带来的定位偏移问题也一直是结构设计里的痛点。这款单实体结构的旋转连接构件，正是针对这类痛点做的集成化设计尝试，把原本需要多个零件配合实现的功能全部整合在单一实体加工件上，从根源上消除了分体装配带来的误差累积。

　　从实际功能来看，该构件集成了卡口锁紧的核心特性，对接时只需将对接端沿导向槽推入，旋转指定角度即可完成锁止，无需额外加装紧固件，对接动作可在数秒内完成，非常适合需要快速换装的测试工位或者空间受限、不便操作紧固件的在轨设备对接场景。构件上预留的多组安装孔位可适配不同规格的载荷安装接口，侧面集成的微调顶丝结构可在锁止后实现微小角度的位置校准，弥补加工公差带来的对接间隙，保证连接后的同轴度精度。设计思路上没有沿用传统的多零件拼接方案，而是从功能需求反推实体结构的材料分布：在受力集中的卡口锁止位置做了局部加厚处理，通过有限元校核优化了筋条的分布路径，在保证整体结构刚度满足旋转载荷要求的前提下，尽可能去除非受力区域的多余材料，控制整体重量。

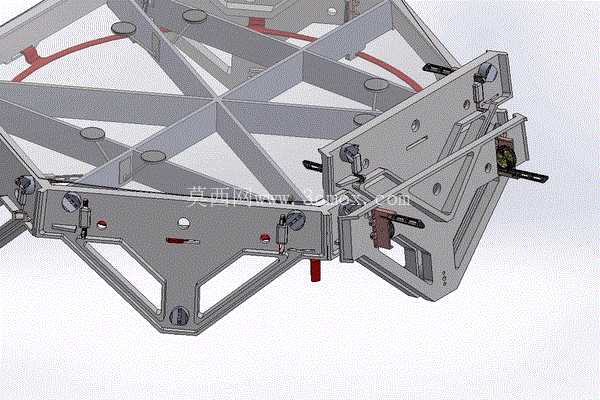

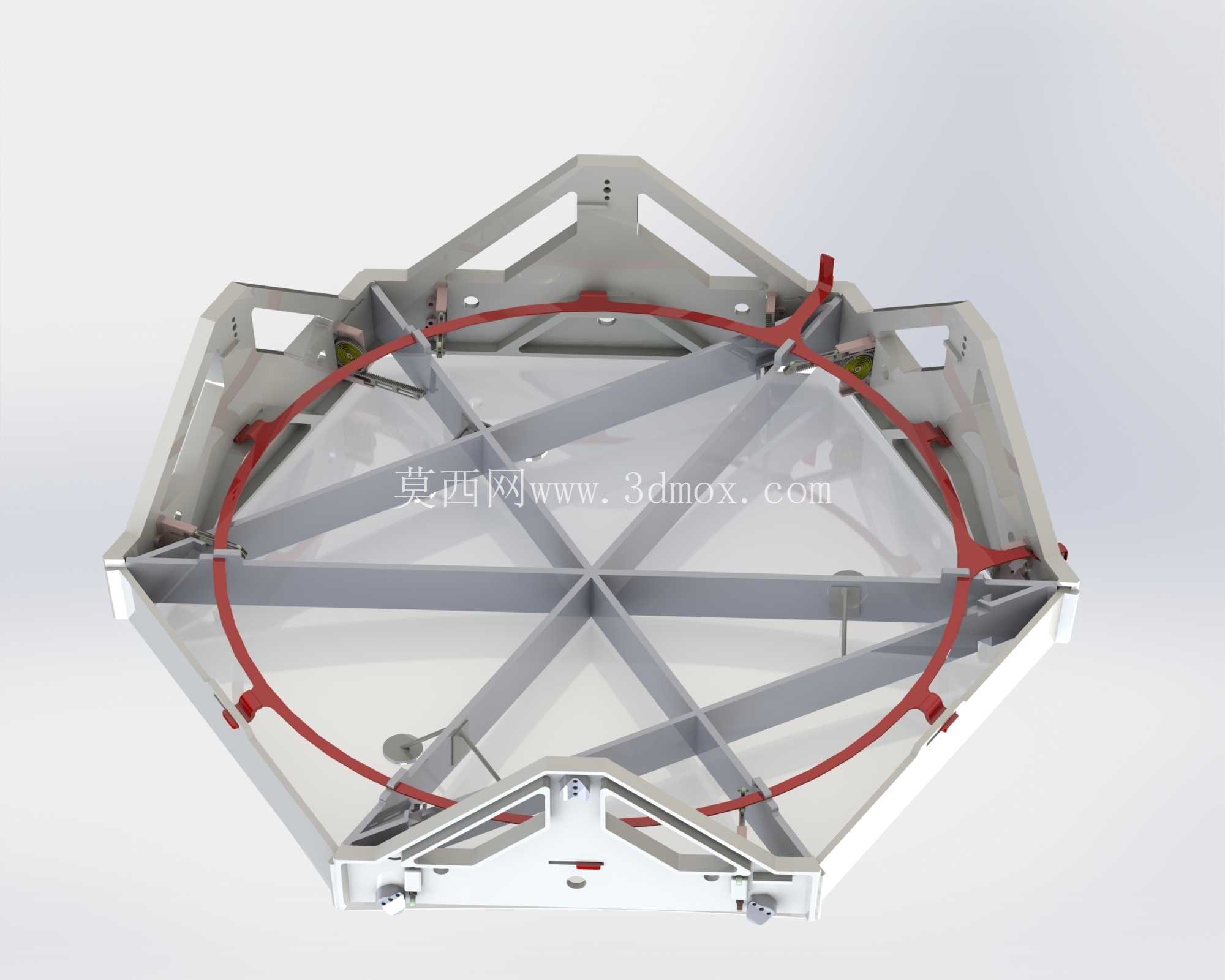

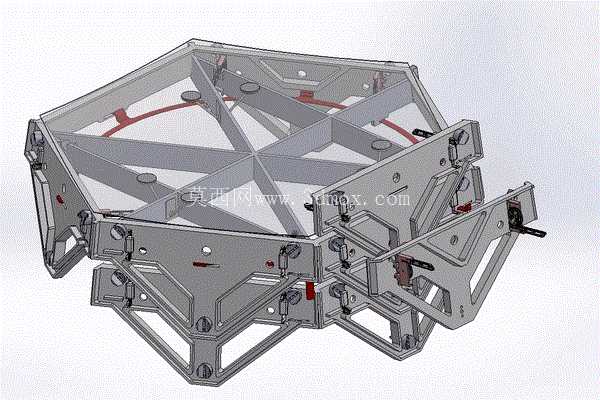

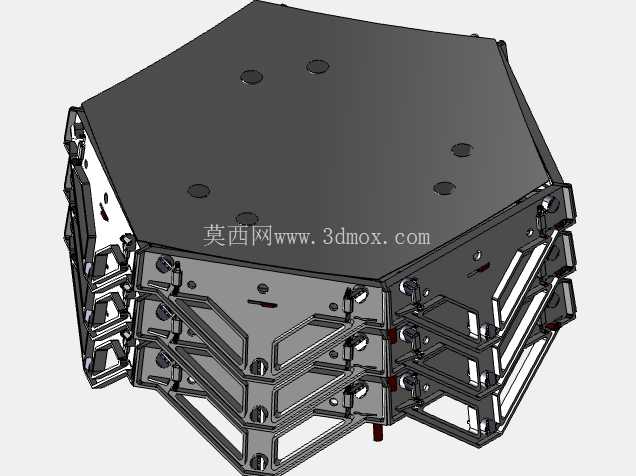

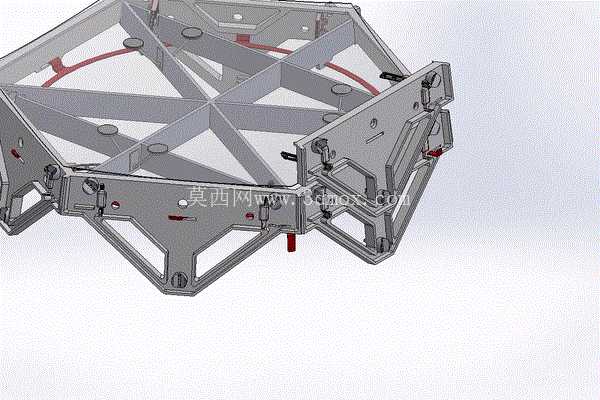

　　构件的主体框架采用交叉筋条的桁架式结构，相比实心基板结构重量降低近四成，同时抗扭刚度提升明显，可承受旋转过程中产生的侧向倾覆力矩。外形尺寸方面，构件整体为对称式多边形布局，最大外轮廓尺寸适配常规的标准安装接口边界，安装面的平面度公差控制在0.02mm以内，可直接与标准规格的安装基板配合，无需额外加工过渡转接件。对接端的卡口槽采用等距分布设计，锁止行程经过优化，旋转45度即可到达完全锁止位置，槽口的导入端做了圆弧倒角处理，即使对接时存在微小的位置偏差也能顺利滑入锁定位，降低了对接操作的对位精度要求。

　　构件上预留的走线槽可容纳内部线缆穿过，避免旋转过程中线缆与结构发生摩擦破损，侧面的观察标记点可快速判断锁止状态是否到位，无需额外加装位置传感器即可实现目视确认，进一步简化了配套系统的设计。在实际工况适配中，该构件可承受一定量级的振动与冲击载荷，卡口配合面的硬度经过表面处理后可满足上千次重复对接的磨损要求，不会因为频繁拆装出现锁止间隙过大的问题。相比传统的法兰螺栓连接方案，这种集成卡口结构的单实体构件省去了螺栓拧紧的操作步骤，在自动化对接场景中可配合机械臂实现全自动对接锁止，无需人工干预操作，大幅提升了工位切换的效率。结构上没有多余的突出零件，所有功能特征都集成在主体实体上，运输与安装过程中不会出现突出部件磕碰损坏的问题，整体可靠性比分体拼接结构有明显提升。
