内螺纹手动直通式黄铜球阀结构

　　这套球阀结构在常规流体管路里承担通断与流量调节任务，常见于小型液压站、冷却水路、压缩空气支管、低压油气输送回路以及设备内部检修段。现场使用时，操作人员扳动黄色手柄即可快速切换通路状态：手柄与管路轴线平行时阀门全开，介质沿直通腔体低阻力通过；手柄转至与管路垂直时，球体通孔被密封座切断，管路形成可靠截流。

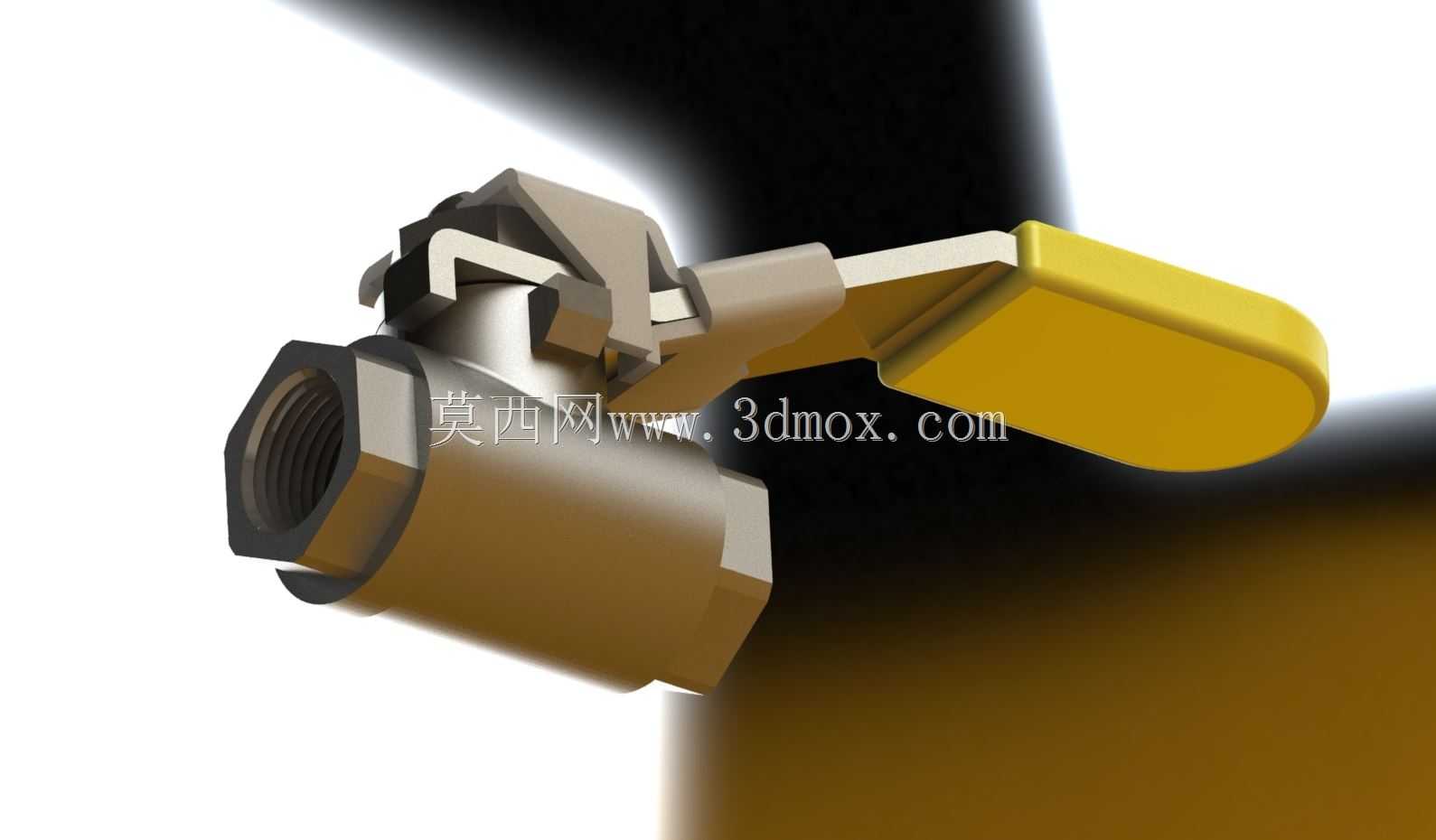

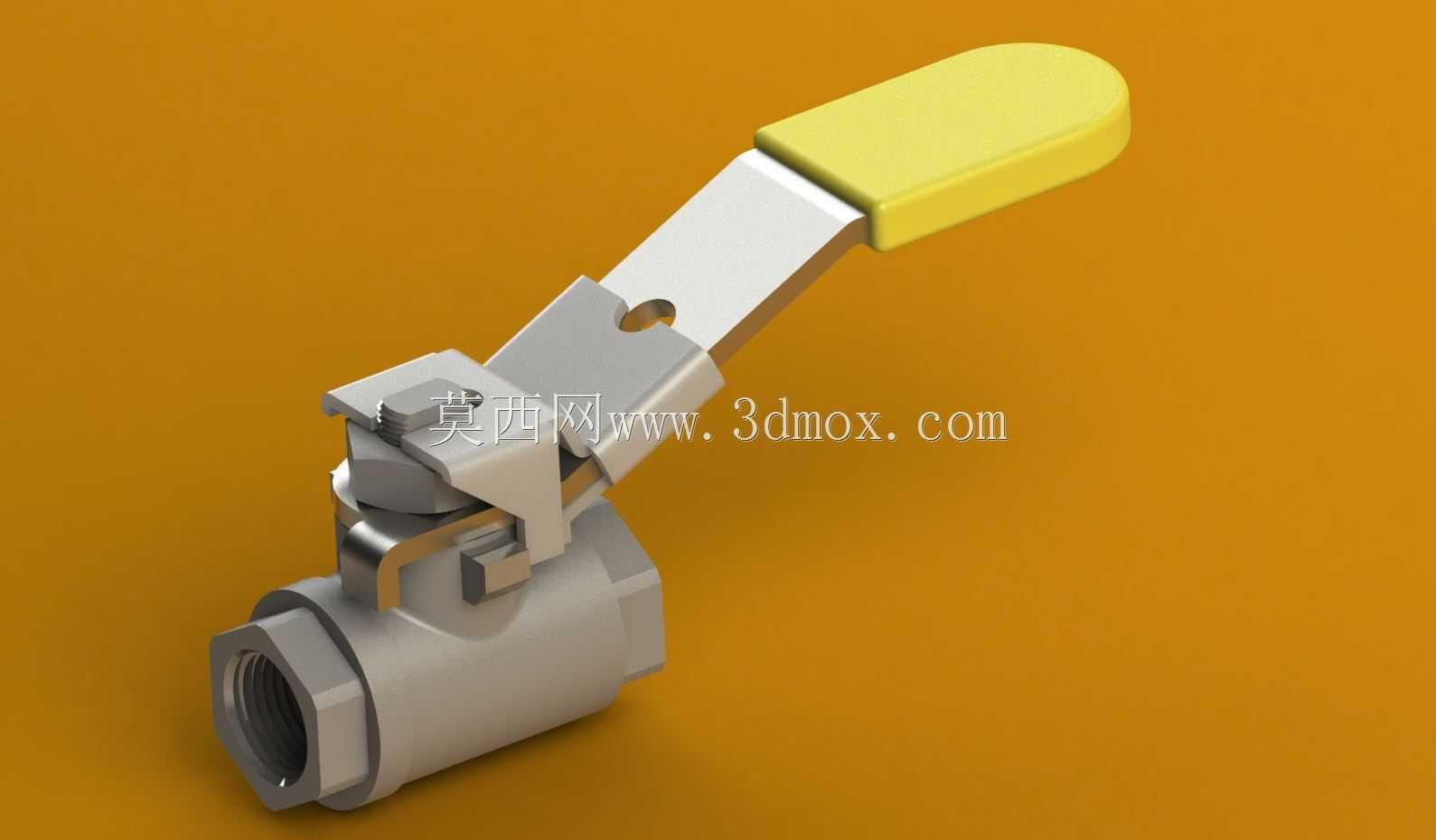

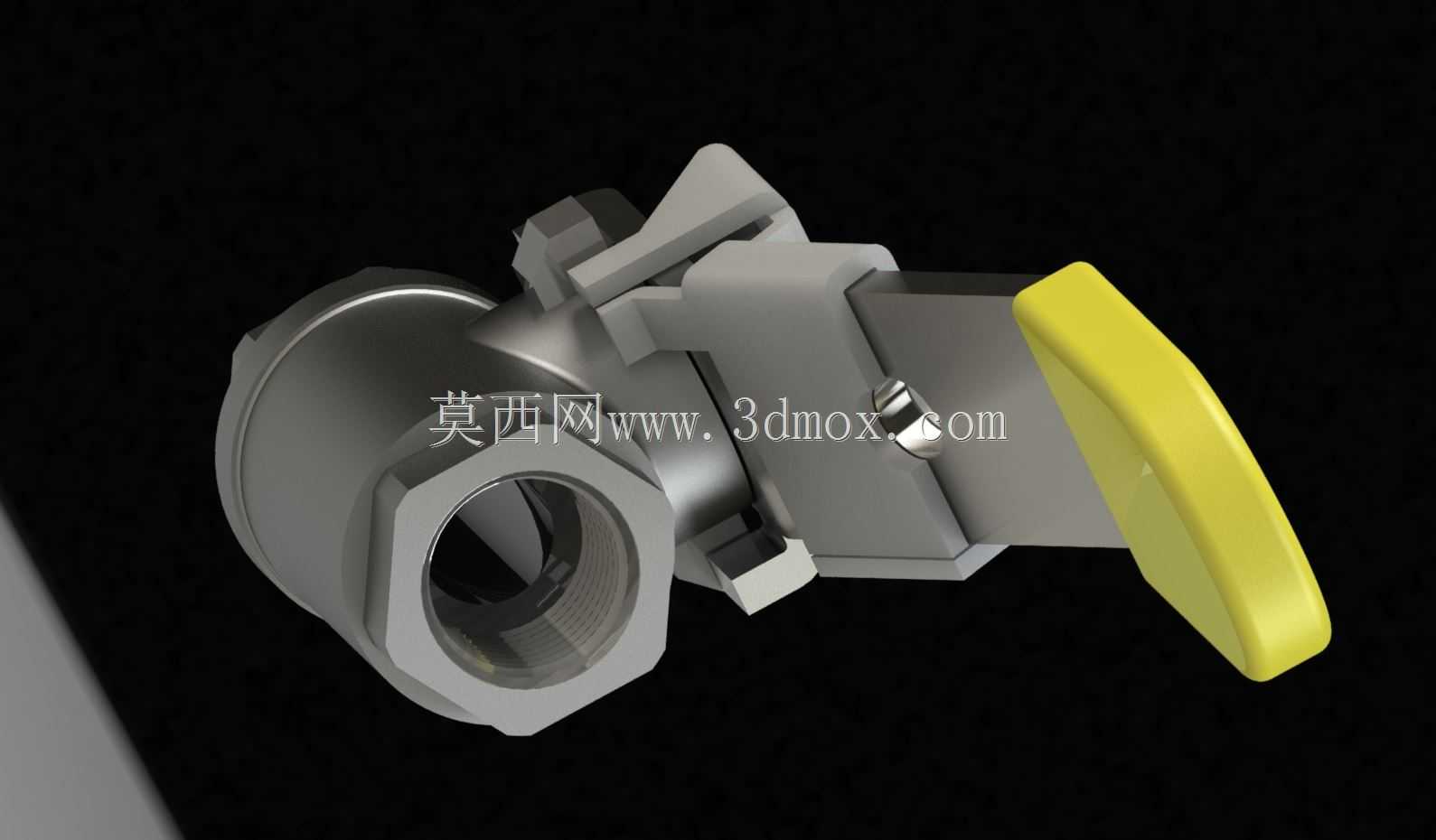

　　从结构思路看，模型采用紧凑的直通式布局。阀体为黄铜质感的六方外形，两端加工内螺纹，便于直接拧入对应规格的管接头，六方面也为管钳安装提供受力位置，避免装配时打滑。中部容纳带通孔的球体，球体两侧由密封座贴合，依靠装配预紧力保证关闭状态下的密封性能；上部阀杆穿过压盖结构与手柄连接，扳动手柄时阀杆带动球体绕垂直于流道的轴线旋转90度完成启闭。手柄末端做成长条形扁平握持区，黄色外观在设备密集管线中辨识度高，可直观反馈阀门开关位置，减少误操作。

　　安装边界上，这类螺纹球阀不需要额外法兰空间，整体长度沿管路方向较短，适合机柜内部、机床冷却系统、试验台架等排布紧凑的位置。选型时需核对两端螺纹口径与管路一致，同时保证手柄旋转范围内无管线、支架或电气元件干涉；手柄全开和全关两个极限位置都应留出手指操作空间，维护时也能方便拆卸压盖并检查球体、密封座磨损情况。

　　建模过程中，内螺纹区域、阀体六方、球体通孔、阀杆扁位与手柄连接关系都需要准确表达。球体与密封座属于配合关键部位，间隙过大无法体现密封逻辑，过紧则不符合实际装配；阀杆处要体现轴向限位和防松结构，防止带压操作时阀杆被顶出。流道中心应保持同轴，避免装配后两端螺纹接口错位。该结构虽不复杂，但涉及管路连接、旋转密封、手动操作和现场安装空间等典型阀门设计要点，对理解小型截止类阀门的工作原理、管路布置以及五金阀件建模规范都有直接参考价值。
