电动农用牵引拖拉机底盘结构

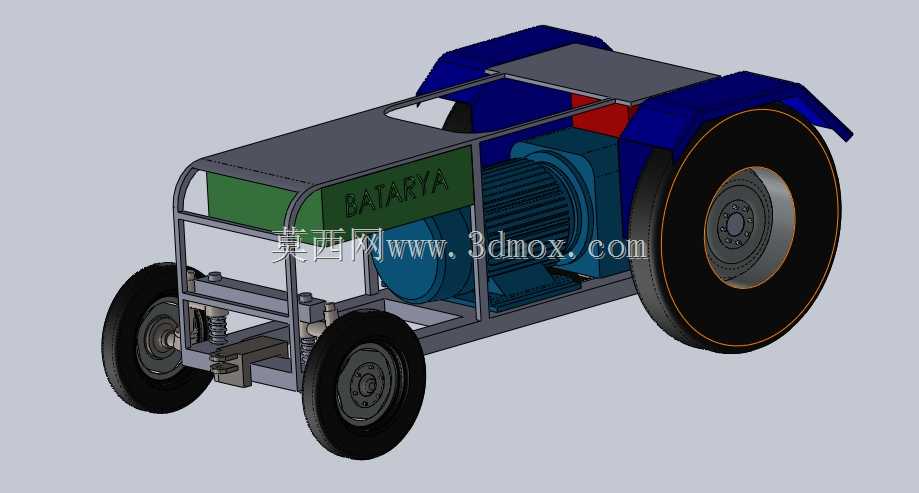

　　该结构以小型电动牵引作业平台为核心，整体采用开放式钢管车架承载动力、电池与行走部件，适用于果园转运、温室内短距牵引、厂区物料拖运以及教学实验中的电动车辆底盘验证。设备后部布置大直径驱动轮，前部设置小尺寸转向轮，轮距与轴距围绕低速、重载、小半径转向的使用场景展开，能够在狭窄通道内完成拖挂、移动和简易运输任务。

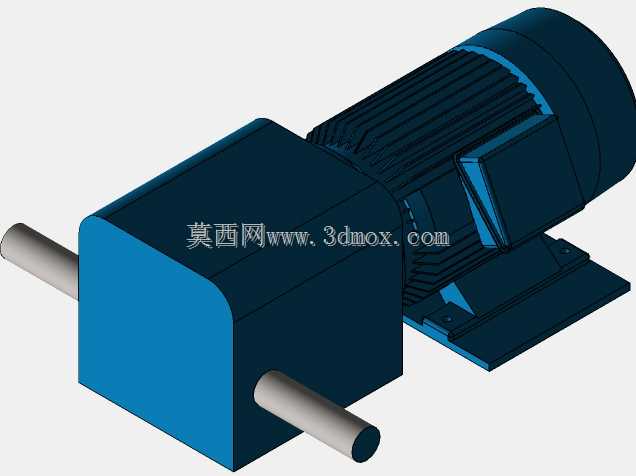

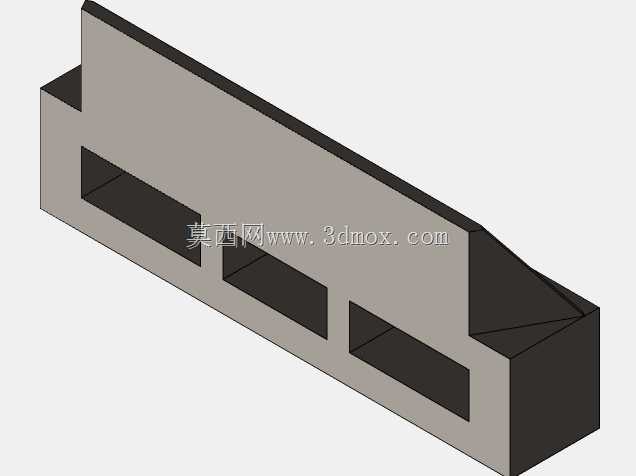

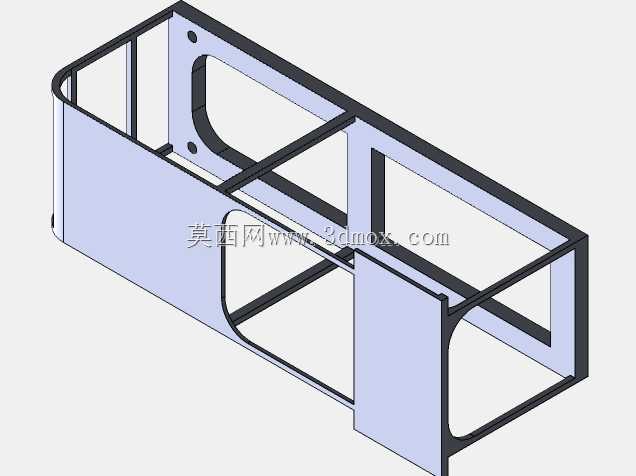

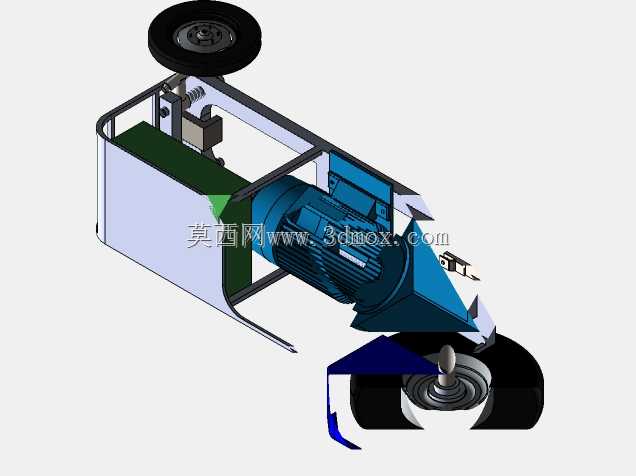

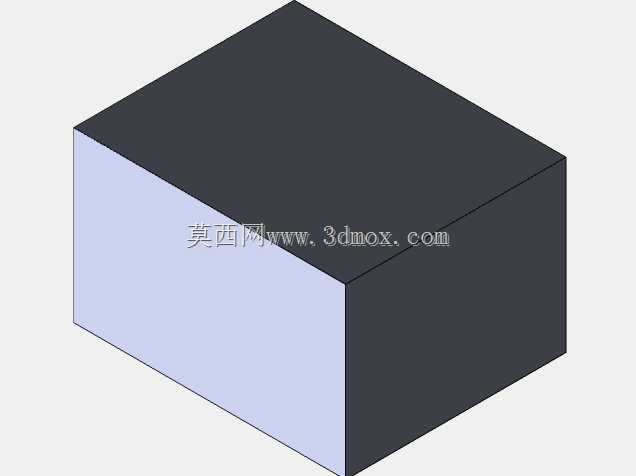

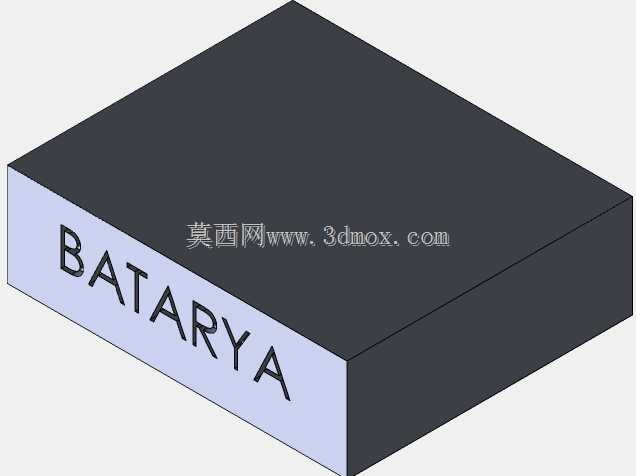

　　车架部分采用矩形管材拼焊思路，侧围、底梁和前部牵引安装区形成连续承载框架。电池箱体布置在车架中部靠前区域，通过框架限位和安装面固定，便于维护时整体拆装；驱动电机位于车架后侧，靠近大轮端，缩短动力传递路径，减少中间传动环节带来的结构复杂度。后部轮拱采用外扩式覆盖件，既限制泥水外甩，也为轮胎跳动和转向间隙留出边界。

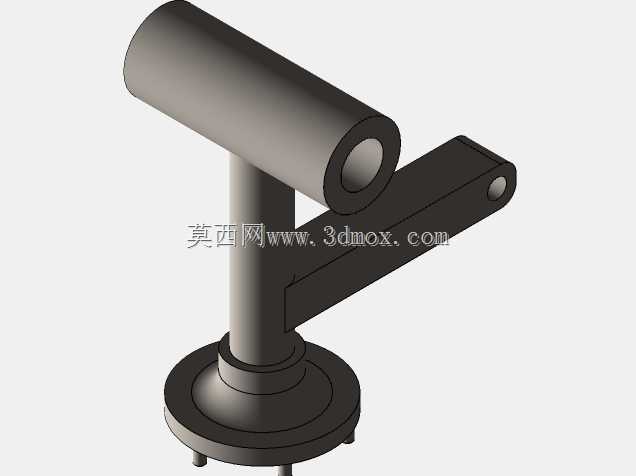

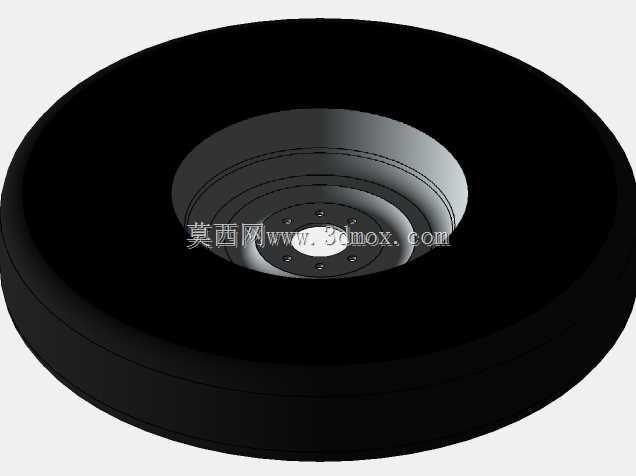

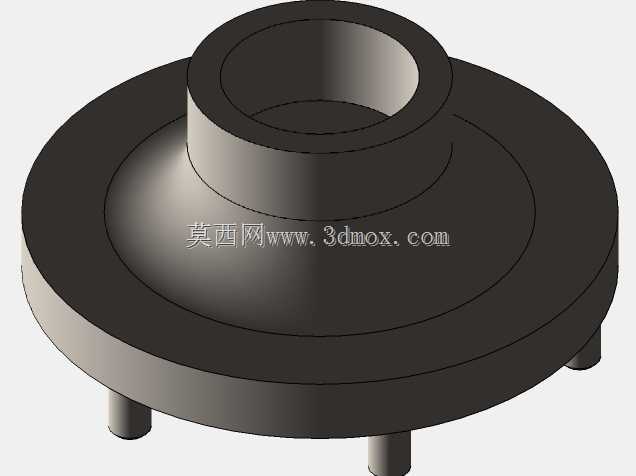

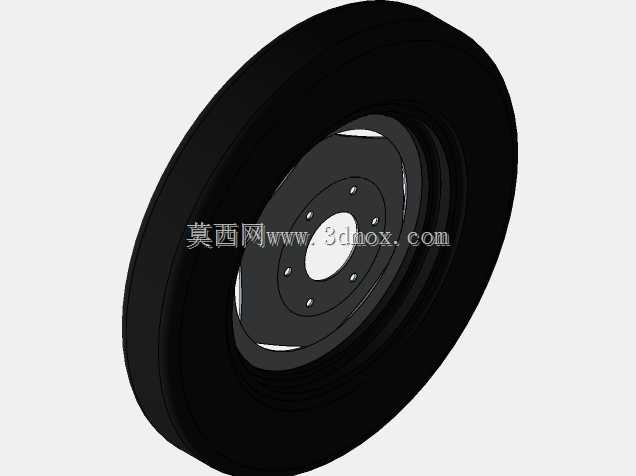

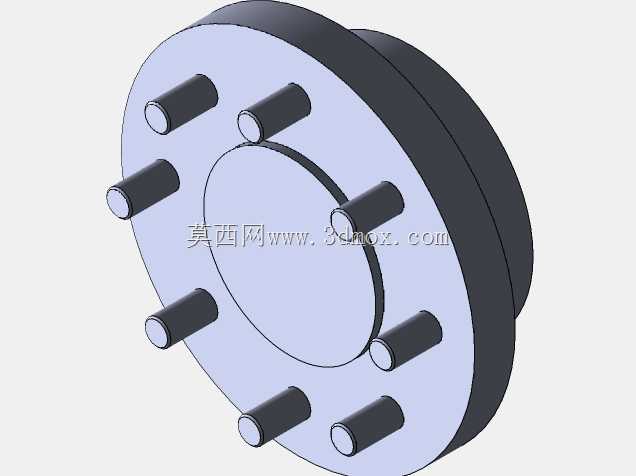

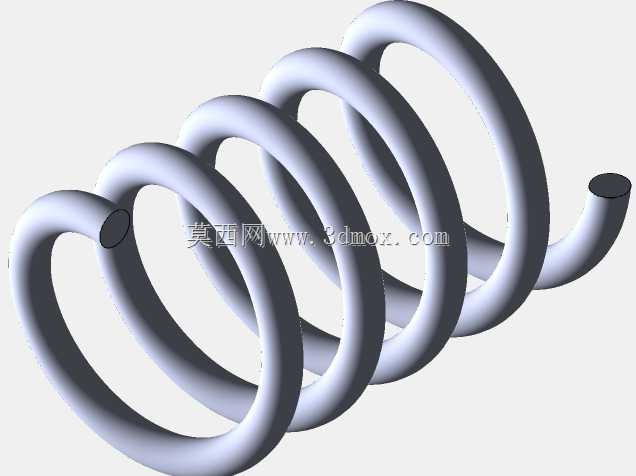

　　行走系统的尺寸差异体现了牵引设备的功能取向：后轮直径大、胎面宽，主要承担驱动和附着载荷，适合在松软地面或不平整路面上获得更大抓地力；前轮直径较小，承担转向与支撑作用，前桥附近可见弹性缓冲结构，用于削弱路面冲击向车架的传递。轮胎、轮毂、制动盘与轮轴均按独立部件建模，装配关系清晰，可用于检查轮端间隙、悬架行程以及轮胎与护板之间的干涉风险。

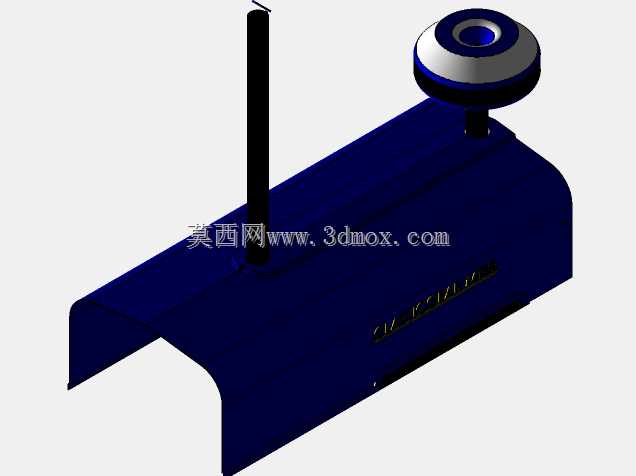

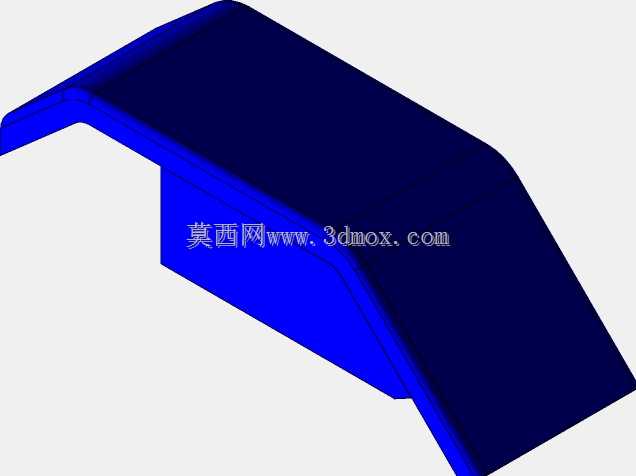

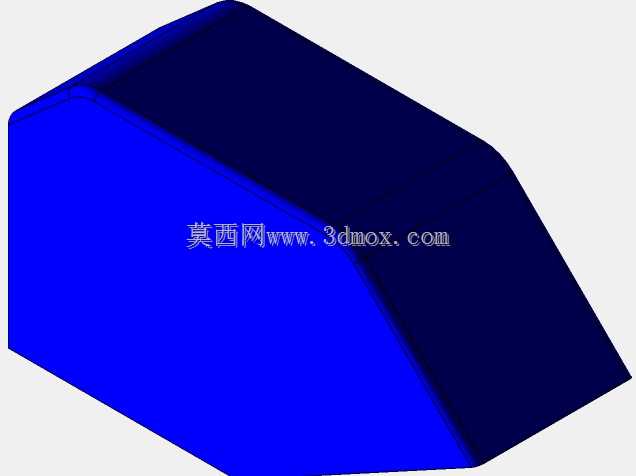

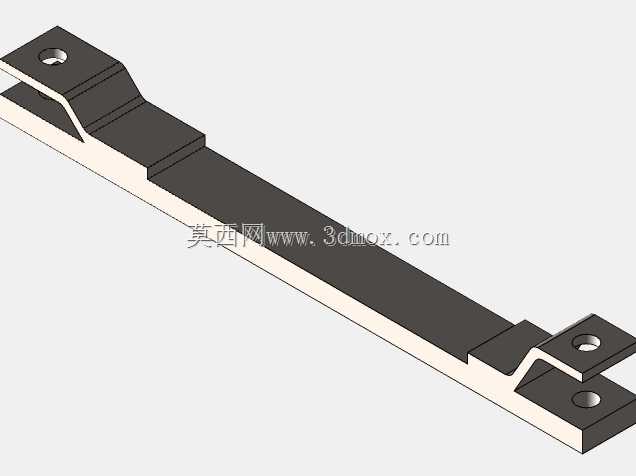

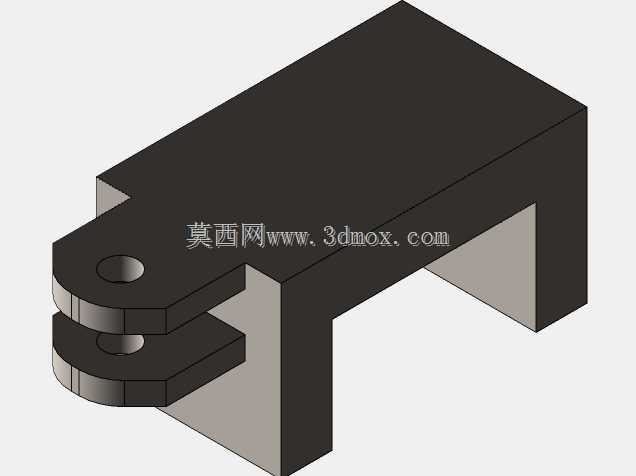

　　前部设置牵引连接结构，能够对接简易拖斗、农具或工装小车。牵引点高度较低，有利于降低挂接后的倾覆力矩，使拖挂状态下的牵引力更接近地面。车架前端还保留了多层安装孔位和支撑面，可根据实际需求扩展配重、灯具、控制盒或防撞件。车身顶部覆盖件采用平板造型，兼顾防护与检修开口，不需要复杂曲面模具即可加工成型。

　　从安装边界看，设计时需要重点核对电机外径与侧梁间距、电池箱与车架内腔的配合尺寸、后轮转向及跳动空间、前悬架压缩极限以及牵引点与挂接件的同轴关系。开放式布局虽然外观简洁，但对线缆走向、控制器散热和电池防护提出了明确要求，工程建模中应同步预留线束固定点、检修口和紧固件操作空间。整体结构适合作为低速电动牵引车、农用实验平台或小型拖挂动力单元的方案参考。
