剪式螺纹驱动机械顶升支撑装置

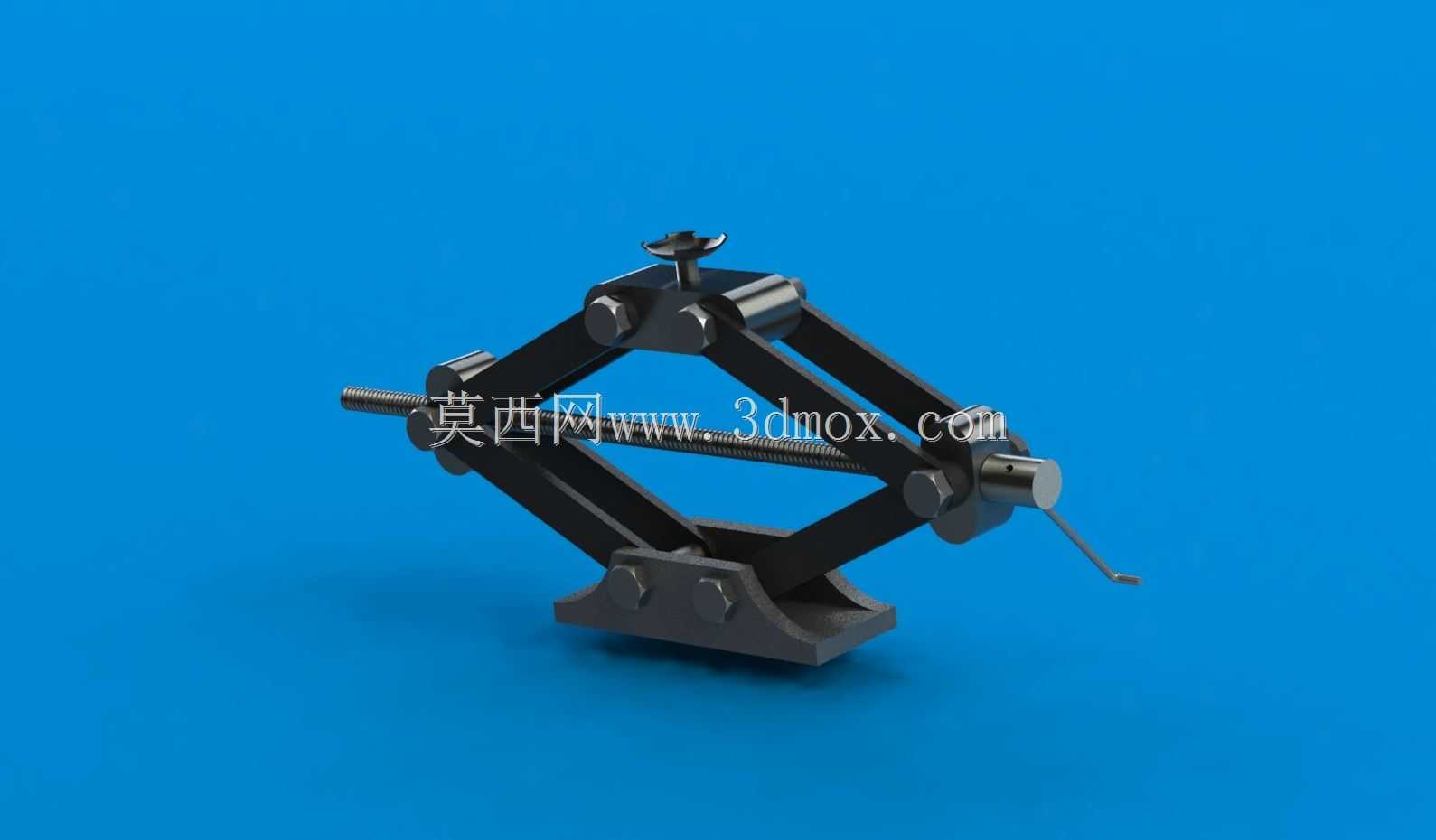

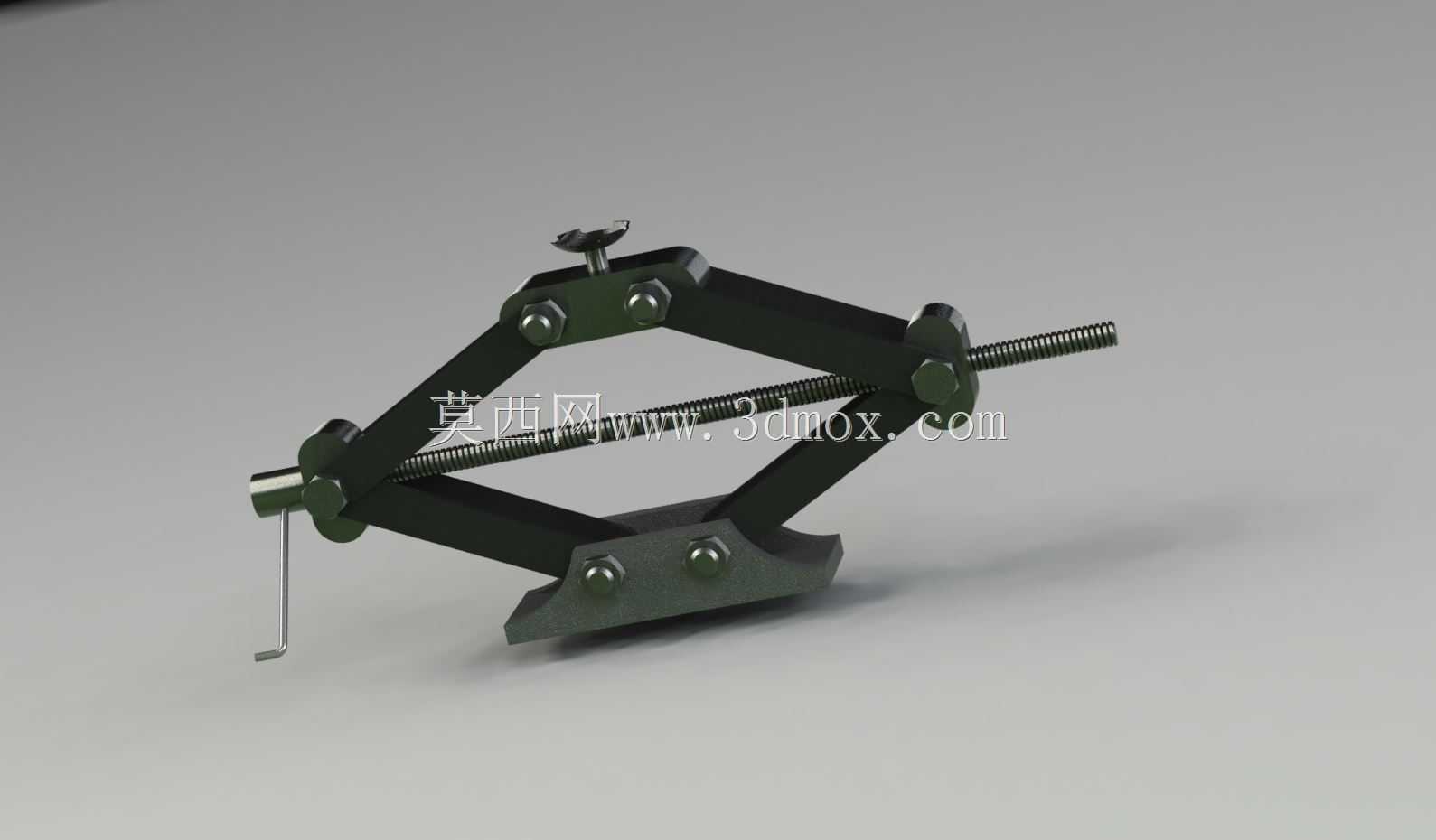

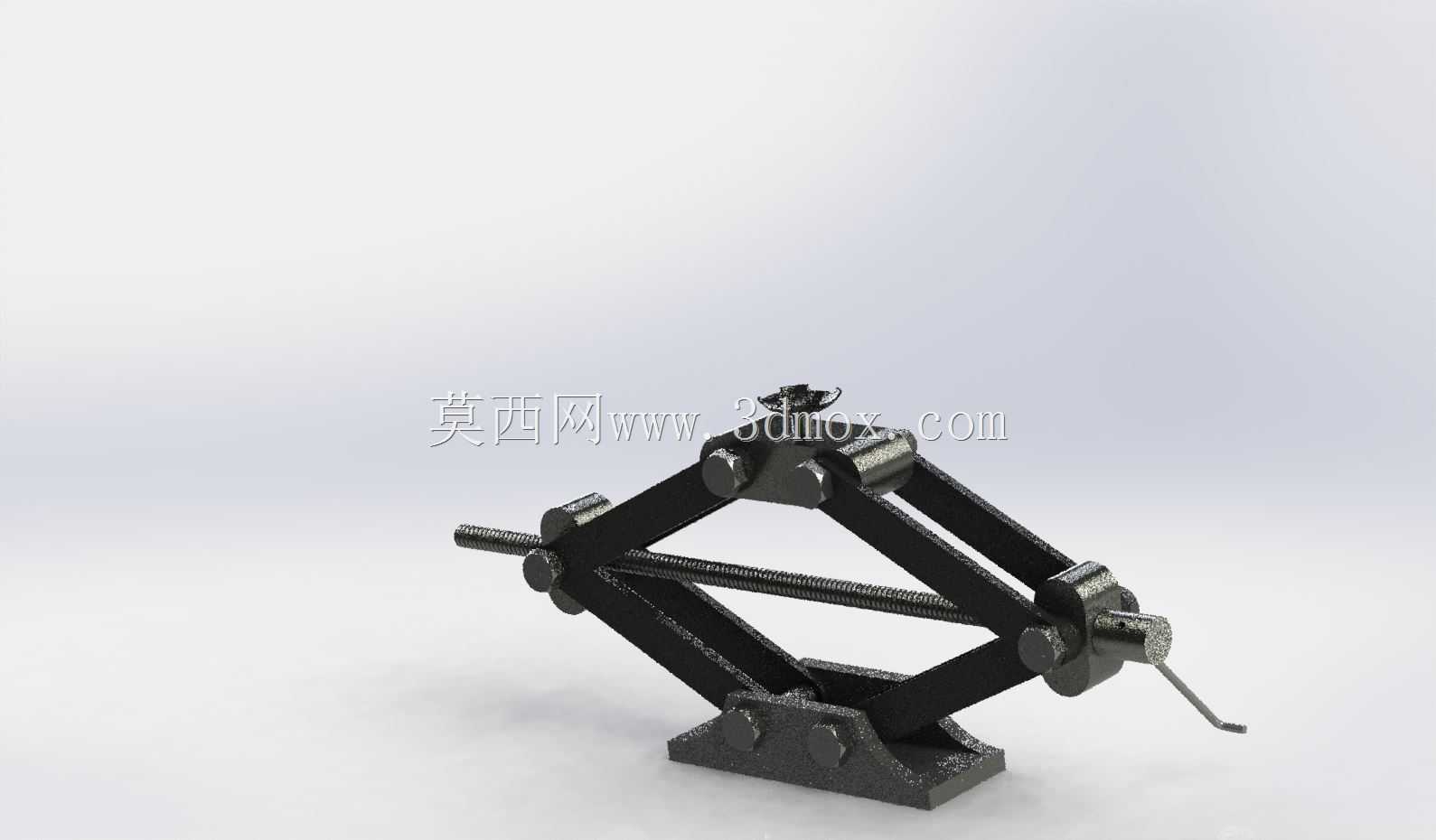

　　这套剪式机械顶升装置在车间工装调试、设备就位检修、轻型产线工位抬升以及小吨位工件装配场景中使用频率很高，它不需要外接液压动力源，完全依靠螺纹副的机械自锁特性完成载荷保持，在长时间支撑工况下不会出现液压油缸缓慢泄压回落的问题，对于需要固定顶升高度持续作业的工位来说可靠性更突出。整套机构采用对称菱形剪臂布局，上下两端分别设置承载托面与落地支撑底座，中部贯穿一根长行程传动丝杆，丝杆两端加工出旋向相反的螺纹段，当转动丝杆端部的操作摇柄时，剪臂中部的两个铰接螺母座会沿丝杆轴向同步相向或者反向移动，带动剪臂夹角发生变化，从而实现顶部承载平台的平稳升降。从结构设计思路来看，剪臂的所有铰接点位都采用销轴配合耐磨衬套的连接形式，

　　铰接孔与销轴之间预留合理的转动间隙，既保证多组连杆联动时没有卡滞，又能把顶升过程中产生的横向剪切载荷均匀分散到每一组剪臂上，避免单根连杆受力过载。底部底座做了加宽平底设计，和地面接触的底面加工出防滑纹路，在额定载荷支撑时底座的接地面积足够分散压应力，不会出现局部压强过大压伤车间环氧地坪或者工装木板的情况，底座两侧的翻边结构还能抵抗顶升偏载时产生的倾覆力矩，即使工件重心略微偏离顶升中心，整套机构也能保持稳定。顶部承载面预留了工装安装孔位，可以根据不同的支撑场景更换V型托块、平垫板或者定位销座，在支撑轴类零件时搭配V型块可以限制工件径向滚动，在支撑平板类工件时换装平垫板就能增大接触面积。传动丝杆采用梯形螺纹牙型，和普通三角螺纹相比，

　　梯形螺纹的牙根强度更高，传动过程中齿面接触应力分布更均匀，配合丝杆两端的止推轴套，可以承受顶升时产生的较大轴向载荷，同时螺纹副本身具备自锁能力，当操作人员停止转动摇柄后，整套剪臂机构会立刻锁定在当前高度，不需要额外加装锁紧销或者固定卡扣。在安装边界方面，这套装置处于最低收拢位置时整体高度很低，可以直接塞入设备底座下方的狭窄间隙，很多重型设备底部预留的检修顶升空间不足，普通立式千斤顶无法放入，剪式结构低位收拢的优势就非常明显；当丝杆转动到最大张开位置时，顶部托面升到最高工作高度，整个升降行程覆盖了车间常见的设备垫铁调整、工件划线找正、部件拆装托举的高度需求。建模过程中所有连杆的铰接轴线都做了同轴度约束，

　　丝杆的回转中心和剪臂对称中心重合，保证两侧螺母座进给量完全同步，避免顶升过程中顶部平台出现倾斜卡滞，端部摇柄的弯折长度按照人手操作的施力力矩设计，在额定顶升载荷下单人即可完成转动操作，不需要额外加接延长力臂，整套机构没有易损的密封件、软管或者阀体，日常维护只需要定期给螺纹副和铰接销轴加注润滑脂即可，在无气源无电源的野外检修现场也能正常使用。
