卧式液压起重千斤顶结构设计

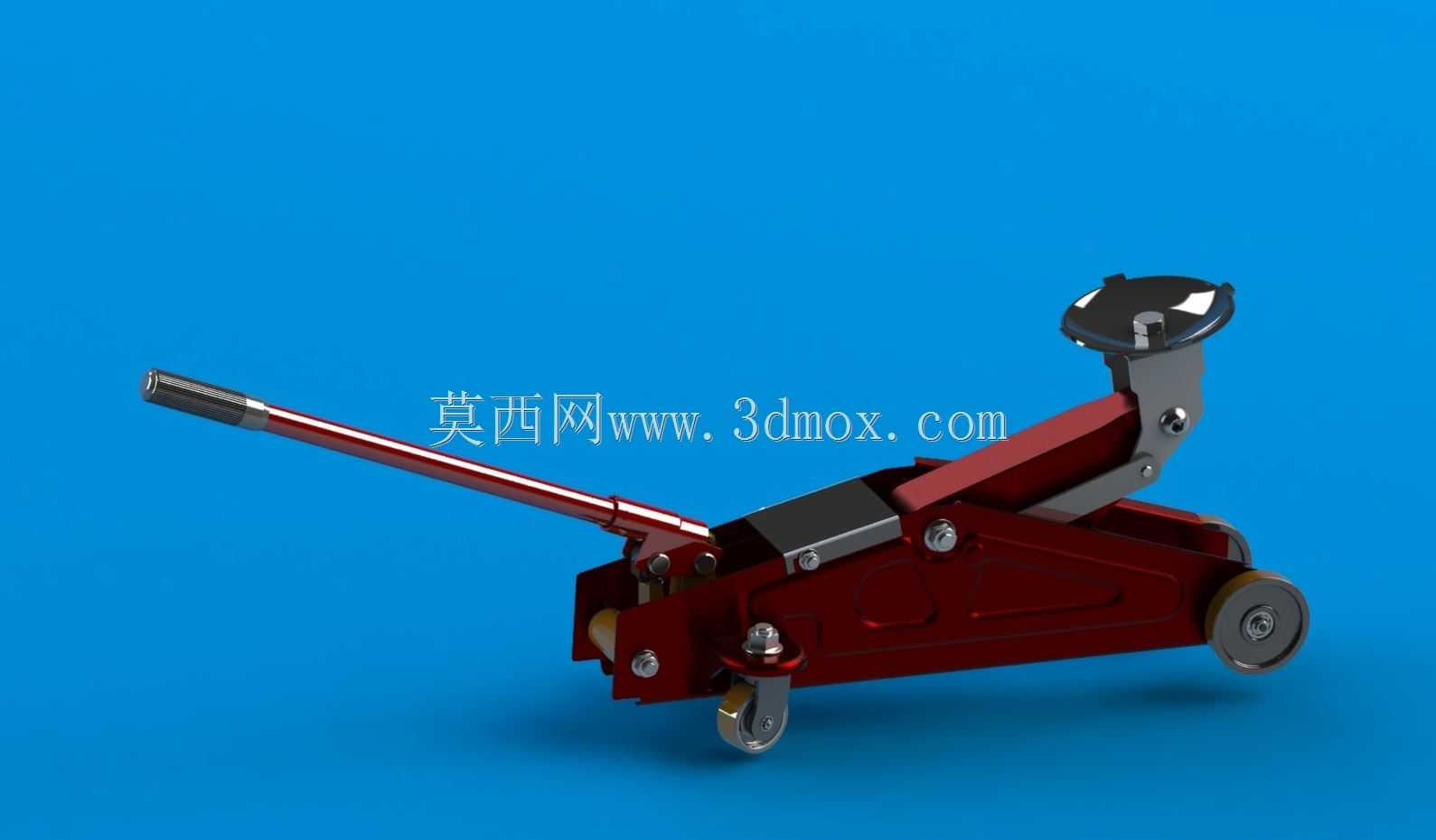

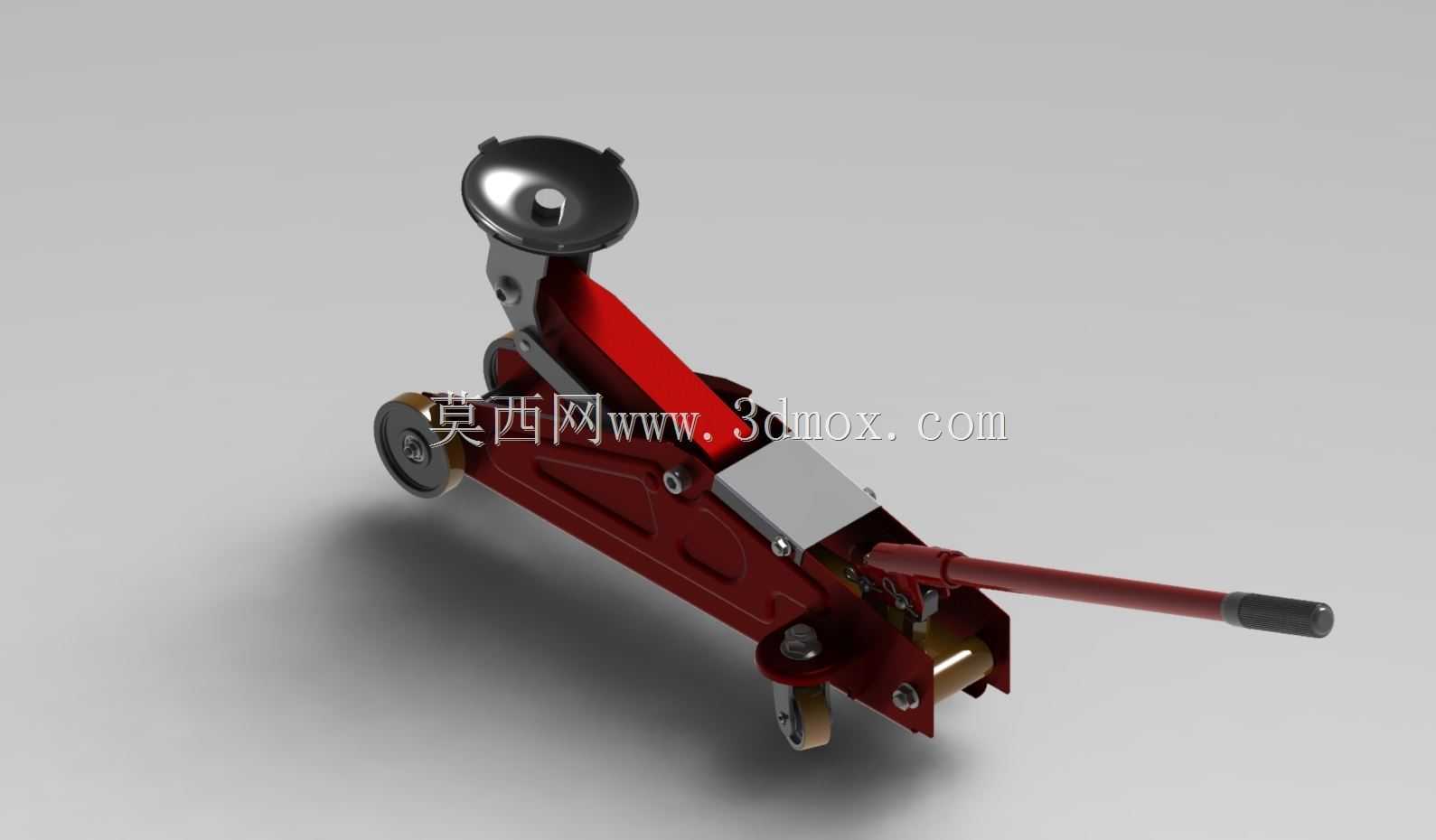

　　这款卧式液压起重装置的结构建模围绕汽修车间、设备维保工位的高频举升需求展开，整机采用低趴卧式布局，区别于立式千斤顶的窄高形态，整机重心贴近地面，在推移、承载过程中抗侧翻冗余度更高，适配车间平整硬化地面、户外救援硬质路面等多种作业场景。整机前端设置两组万向支撑脚轮，后端配置定向行走轮，空载状态下可直接推移转运，无需额外搬运工装，作业人员握持加长操作手柄即可完成设备移位、对位、压动泵油全流程操作，手柄末端做防滑包覆处理，长力臂设计大幅降低单次压动所需的操作力，单人即可完成常规乘用车底盘维保的举升作业。

　　从功能实现逻辑来看，装置核心依托液压柱塞泵的容积变化完成动力传递：当操作手柄带动柱塞回抽时，泵腔内部形成负压，储油腔中的液压油经由单向阀被吸入泵室；柱塞向前推送时，泵室内油压升高，进油侧单向阀闭合、出油侧单向阀开启，高压液压油被推入举升油缸，推动油缸活塞杆同步抬升顶部的承载托座；托座表面做防滑齿形结构，可贴合车辆底盘的承重边梁，避免举升过程中出现滑移错位。设备配套设置泄压阀结构，维保作业完成后可缓慢旋开泄压通路，液压油在负载重力作用下回流至储液腔，托座平稳匀速下降，避免骤降带来的作业风险。

　　结构设计阶段重点考量了安装边界与作业空间约束：整机整体长度适配常规汽修工位的地沟旁、举升机侧方空余区域，最低收纳高度可伸入乘用车底盘下方的低位间隙，无需提前垫高车辆即可完成对位；最大举升行程覆盖常规家用轿车、SUV的底盘离地间隙区间，托座上升至最高位时仍保留足够的机械安全锁止余量，油缸侧壁设置的限位结构可避免柱塞超行程脱出。整机壳体采用高强度冲压焊接结构，主体承载臂做折线形加强筋造型，在控制整机自重的前提下提升抗弯截面模量，长期承受交变载荷时不易出现结构形变；所有铰接销轴位置均做同轴度约束，转动副间隙控制在合理范围，压动操作时无卡滞、旷量问题。建模过程中完整还原了内部流道、单向阀钢球、复位弹簧、密封件的装配关系，既可以作为液压传动原理的演示载体，也能为同类小型起重工装的结构优化、尺寸改型提供直接的装配参考，不同承重等级的衍生机型可在该基础架构上调整油缸内径、臂厚参数，快速适配不同吨位的举升需求。
