剪式螺旋顶升支撑机构结构设计

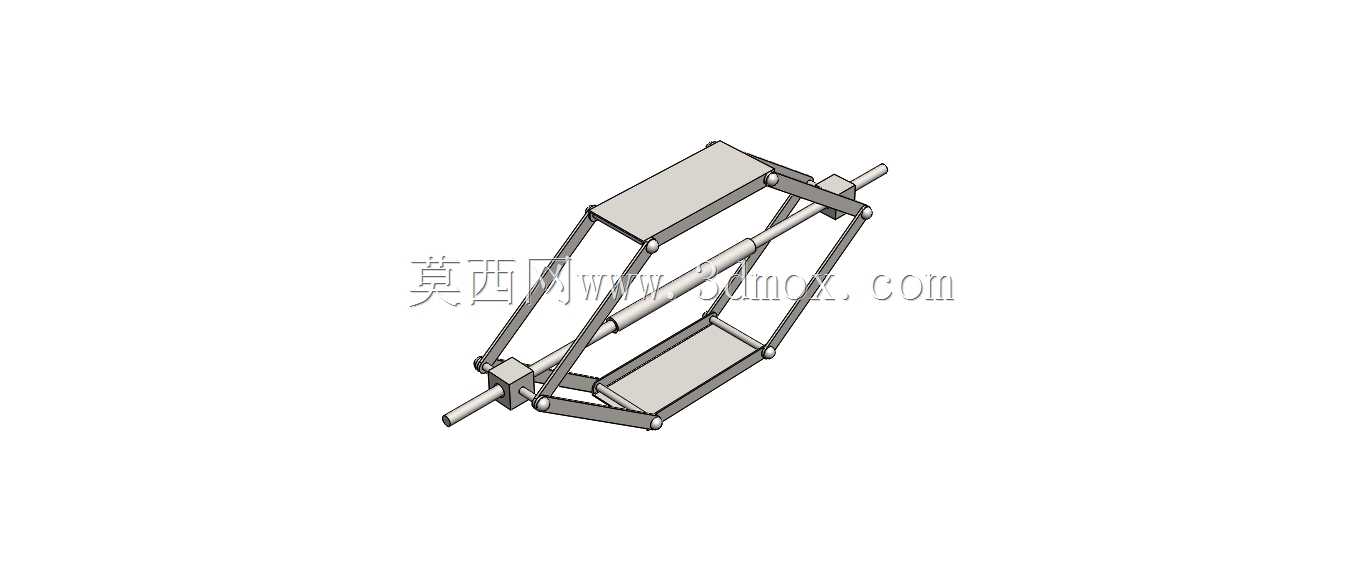

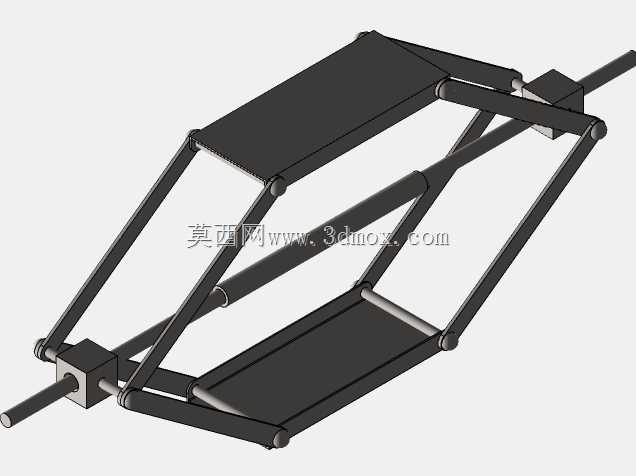

　　这套剪式螺旋顶升支撑机构，核心采用交叉剪臂配合长行程丝杠的传动布局，在车间工装调试、小型工件装配抬升、教学实操考核场景中都有很高的适配性。日常产线里遇到需要把工件抬离基准面、调整装配高度的工况，液压顶升容易出现渗油、保压不稳的问题，而纯机械螺旋传动的结构完全规避了这类隐患，转动两端伸出的丝杠，就能带动两组交叉剪臂同步收拢或张开，顶部承载平台随之平稳升降，全程没有液压元件的迟滞或者泄漏风险，在对洁净度有要求的装配工位、实训考场里使用非常省心。

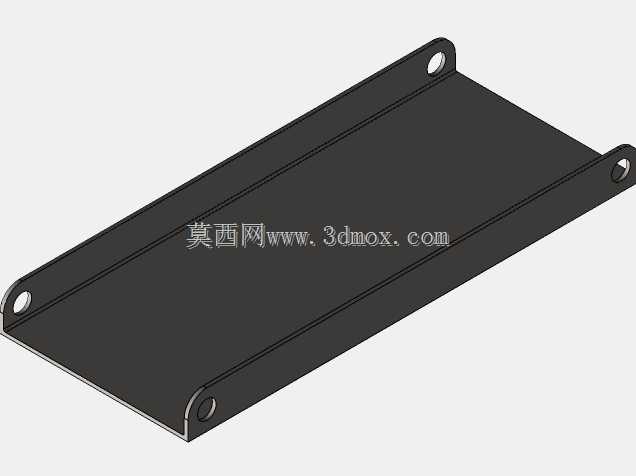

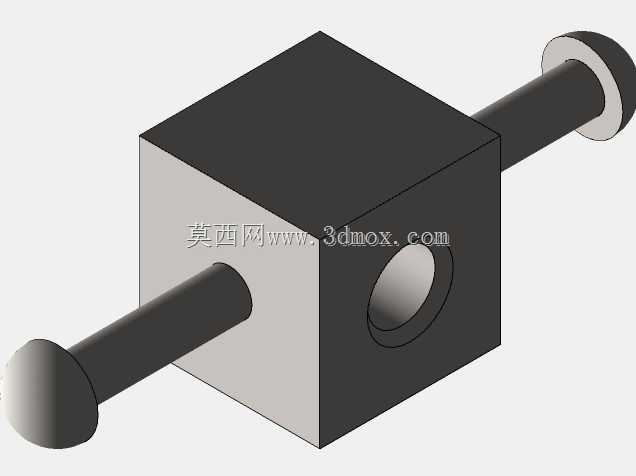

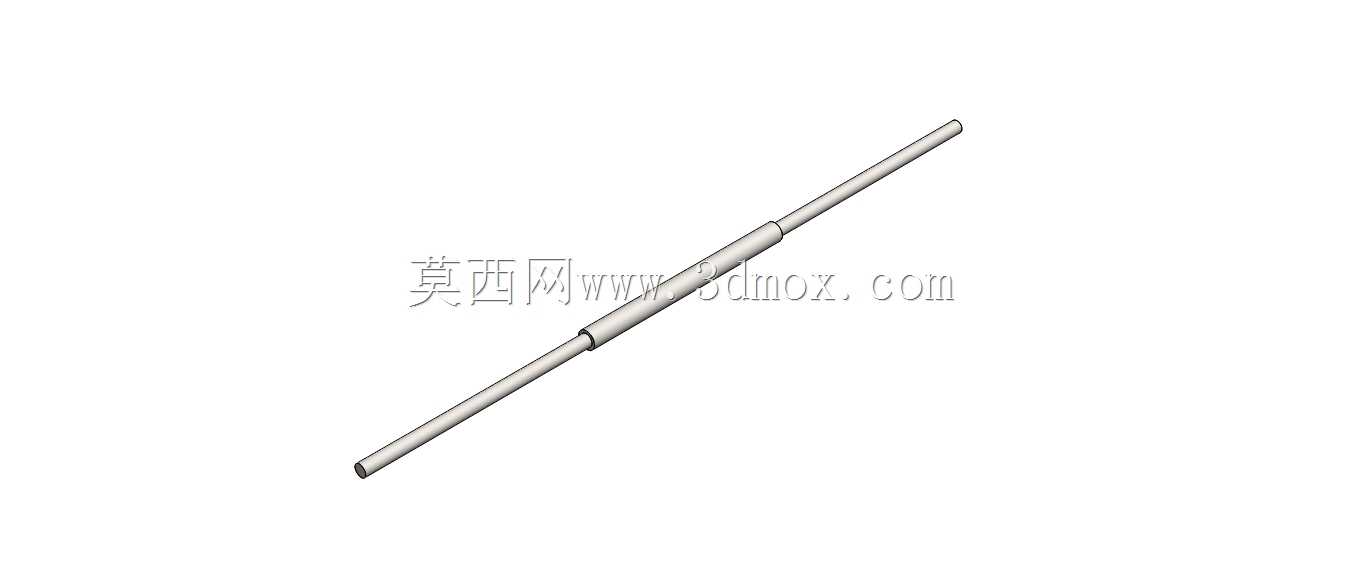

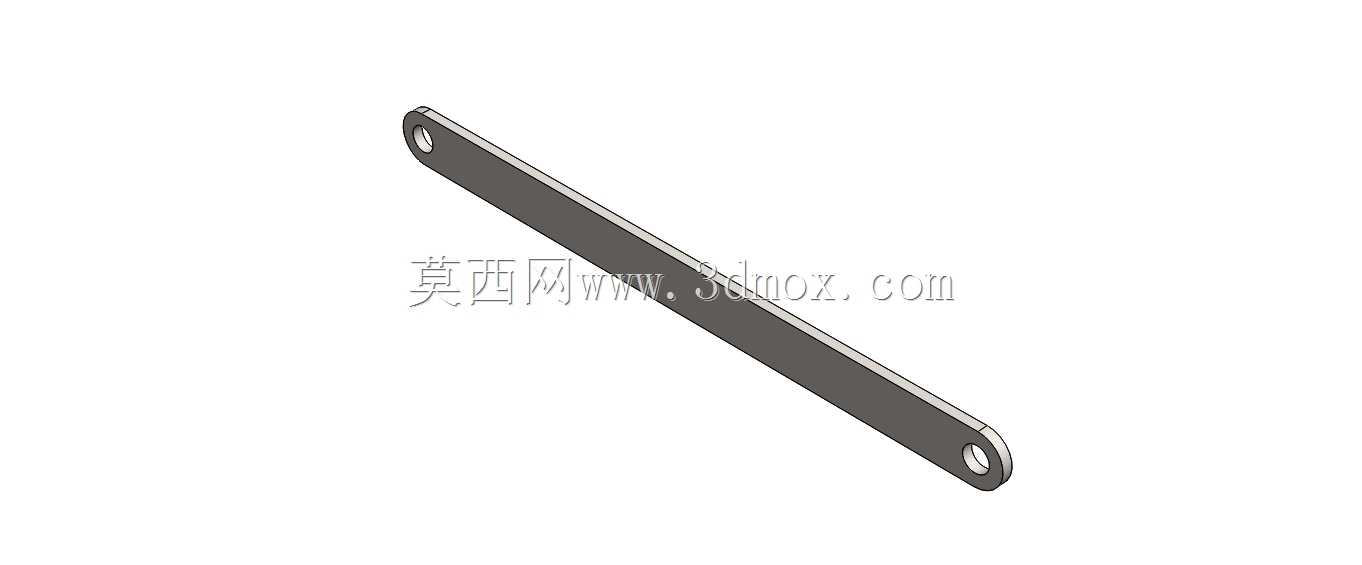

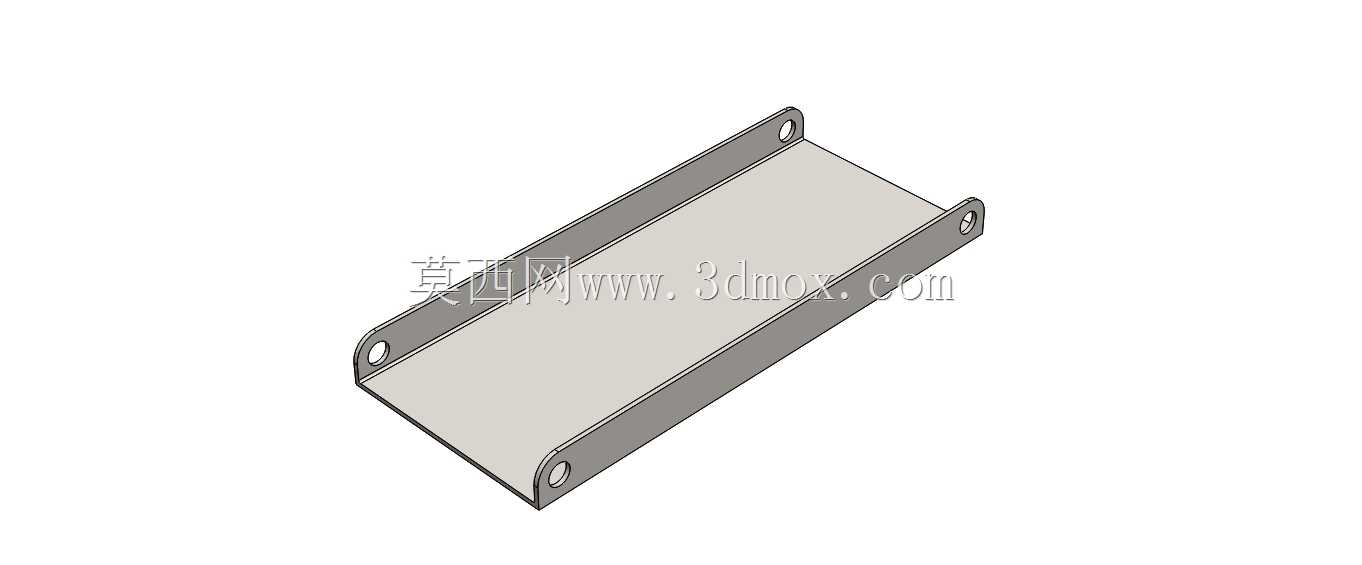

　　从结构设计逻辑来看，整套机构的受力路径非常清晰：顶部承载平台承受的竖向载荷，通过两端铰接点均匀传递给四组交叉布置的剪臂，剪臂中部的铰接销轴承担主要的剪切载荷，剪臂下端的滑动铰接座则把水平方向的分力全部传递给贯穿的传动丝杠，丝杠转动时，两个带反向内螺纹的滑座会同步相向或者反向移动，从根源上避免了单侧受力导致的平台偏斜，不需要额外加装同步导向结构，就可以保证升降过程中顶面始终保持水平。剪臂的板材厚度、铰接销轴的配合间隙都经过匹配，空载转动丝杠时阻力均匀，满载状态下也不会出现剪臂侧向晃动的问题，底部承载平台和顶部工作台的尺寸完全一致，既可以在底部放置配重块降低整机重心，也可以反过来作为下压工装的固定基座，双向承载都能满足使用要求。

　　安装边界方面，整机在最低位时整体高度很低，可以直接塞进工件底部的狭小间隙，不需要提前预留很大的塞入空间；升到最高行程时，剪臂完全张开，整体竖向刚度达到峰值，侧向的抗倾覆能力远高于单柱式顶升结构。丝杠两端伸出剪臂框架的轴段预留了装夹位置，可以搭配手轮、棘轮扳手或者电动套筒驱动，不需要改造主体结构就能适配不同的操作需求。所有铰接位置都采用销轴加轴用挡圈的固定方式，拆装维护时只需要敲出销轴就能更换磨损的衬套，后期运维成本很低。

　　在建模实操层面，这套结构非常适合用来练习丝杠螺旋副配合、交叉连杆机构的运动仿真：装配时需要严格保证两根剪臂的铰接孔同轴度，否则运动过程中会出现卡滞；丝杠的螺纹配合要设置合理的间隙补偿，模拟实际传动的空行程；上下平台的安装面要设置平行度约束，还原实际加工的形位公差要求。整套机构没有复杂的曲面或者异形件，全部由板材、圆轴、标准销轴组成，加工工艺性极好，普通铣削、车削工序就能完成全部零件的制造，不需要特殊工装，小批量制作的成本很低，不管是作为实训考核的实操样件，还是车间临时顶升的备用工装，都能很好地满足使用需求。在实际选型搭配时，可以根据需要顶升的工件重量调整剪臂板材的厚度，更换不同导程的丝杠来改变升降速度和自锁性能，导程越小的丝杠自锁能力越强，抬升到位后即使撤掉驱动工具，平台也不会自行下落，安全性完全符合工位作业的要求。
