三通内螺纹手动球阀结构设计

　　该三通控制阀属于管路系统中的手动切换类球阀，主要用于水、油、气体等常规流体介质在三条管路之间的通断与流向转换。阀体采用三通腔体结构，相比普通两通球阀，它不仅能够关闭某一条管路中的流体，同时打开另一条管路，还可以在调制或三点浮动应用中，把来自两个不同管路的流体汇合到一个管路中，或者将单一管路中的流体分流、转移到两个不同方向的管路中，常见于小型液压站、冷却水路、试验台架、给排水支路以及设备内部紧凑管路布置。

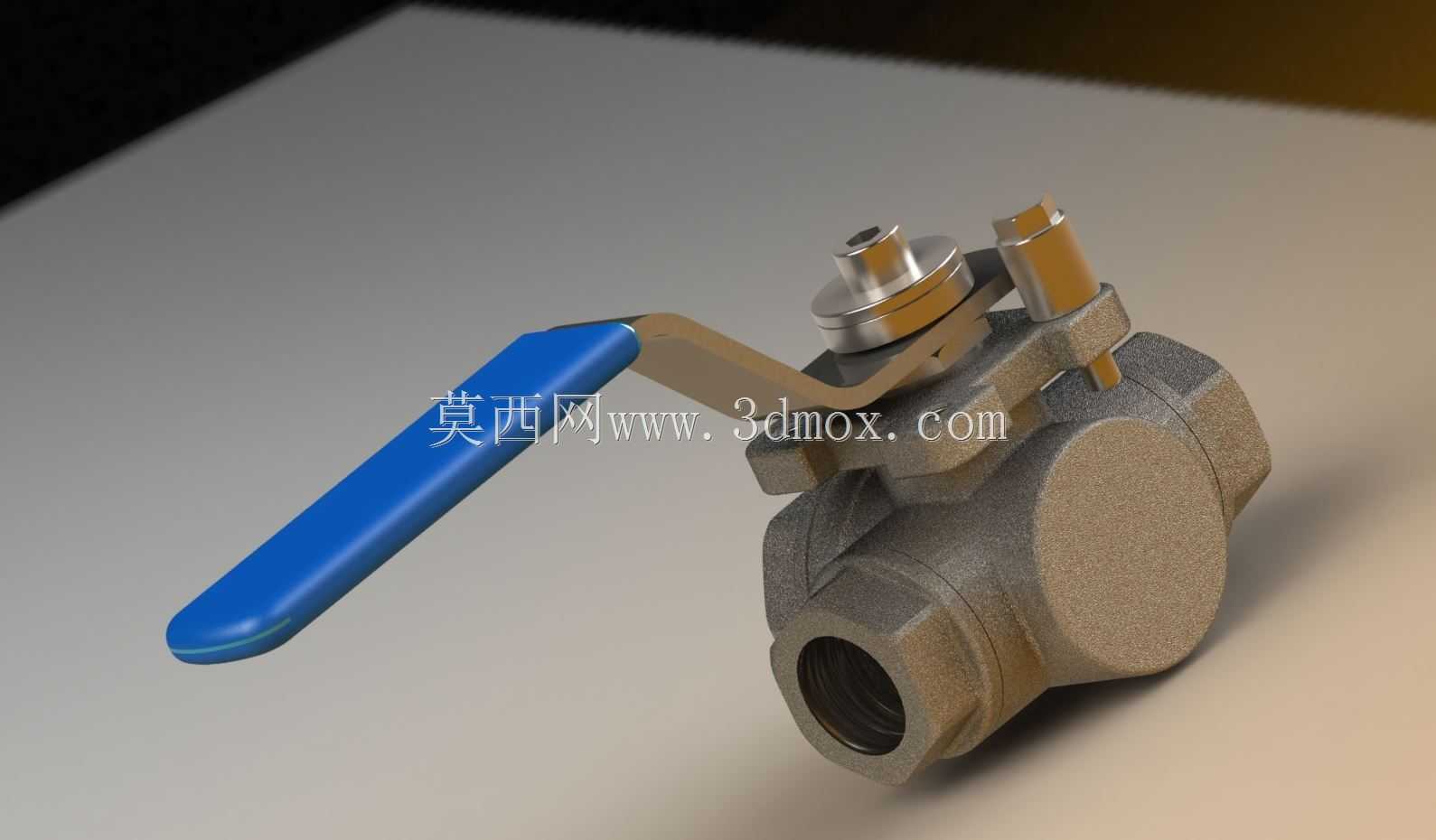

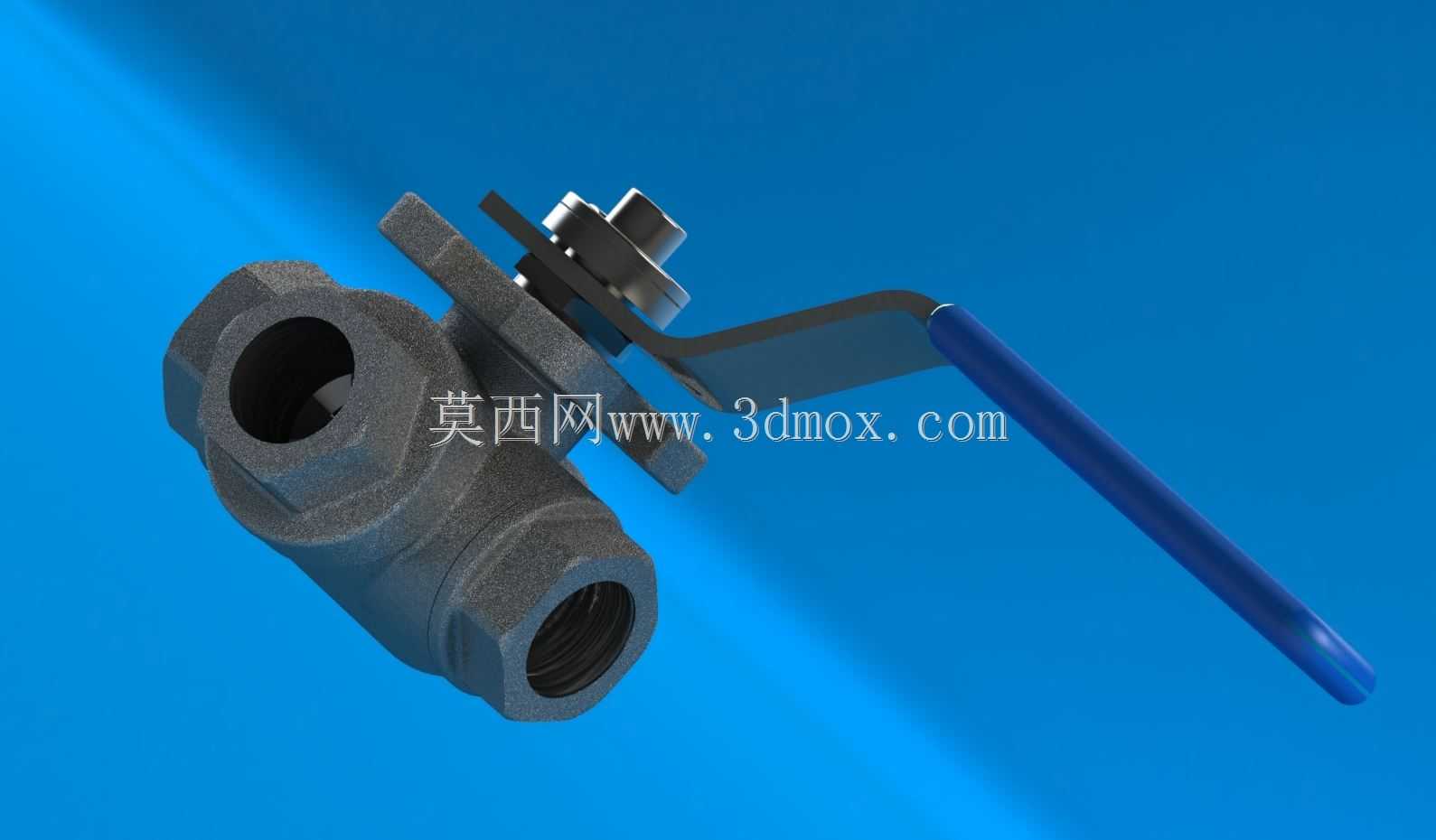

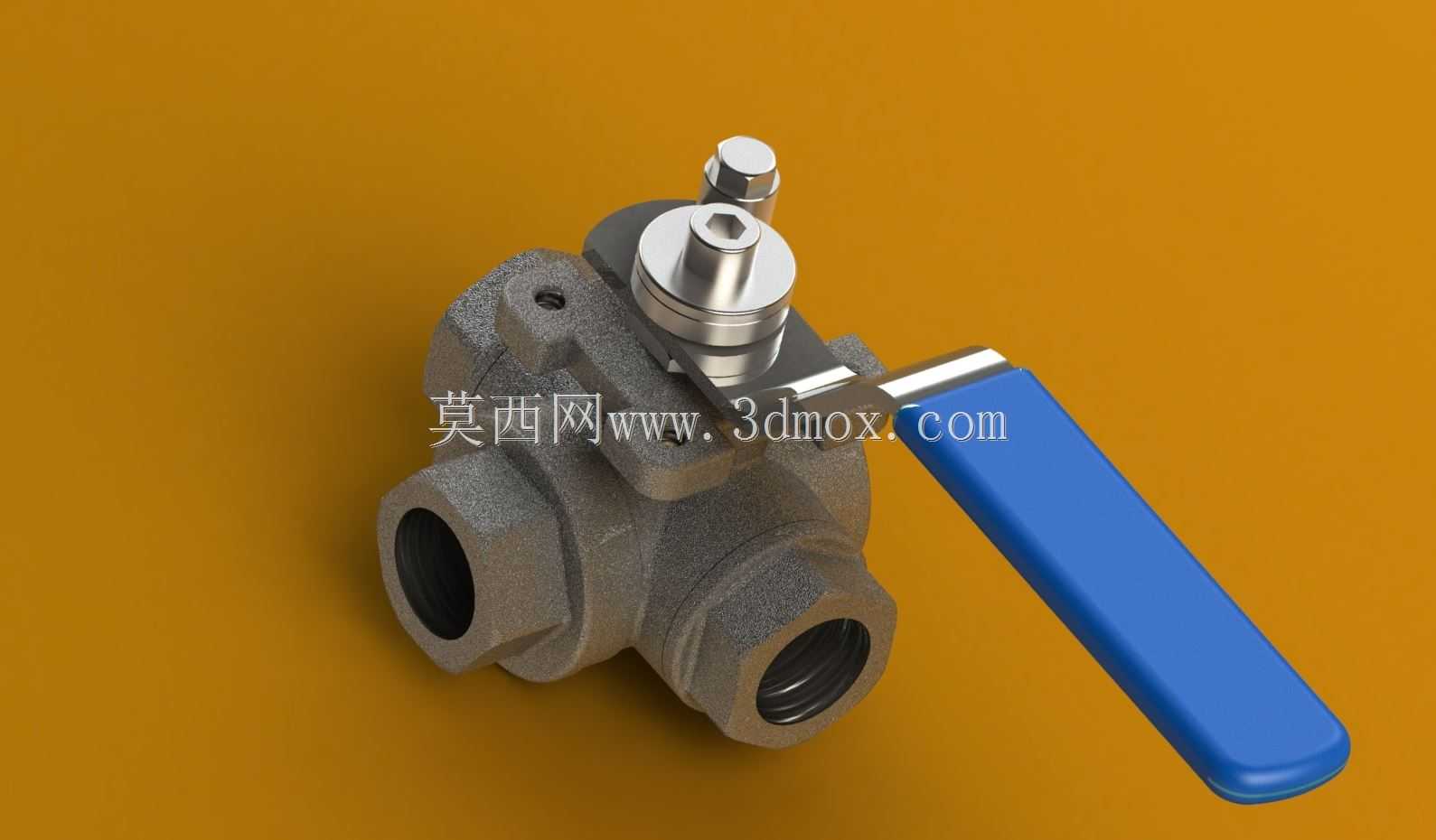

　　从结构组成看，模型完整表达了铸造阀体、内部球形启闭件、阀座密封、阀杆、压紧螺母、定位垫片以及长手柄操作机构。阀体三个接口均为内螺纹形式，适合直接与外螺纹管接头、钢管或软管接头配合，安装时不需要额外焊接法兰，占用空间较小，检修和更换也比较方便。手柄通过阀杆带动球体旋转，操作角度通常为九十度量级；手柄处于不同方位时，可对应三通之间的不同连通关系。顶部压紧结构用于约束阀杆轴向位置，并提供填料或密封件的压紧空间，避免介质沿阀杆外漏。

　　建模时需要重点控制三通道轴线的相交关系。三个接口轴线应保持明确的空间角度，内腔交汇区域要保证球体转动后流道能够准确对齐，避免出现流道错位、截面突缩或密封面干涉。阀体内腔不宜只按外观实体简单处理，应在螺纹接口、流道入口、球体容纳腔和密封座位置保留连续通道，这样在后续做干涉检查、流通能力判断或工程图剖视时，结构表达才更接近真实零件。球体与阀座之间属于高频相对运动部位，配合间隙既要保证转动灵活，又不能过大导致密封失效；阀杆与阀体之间应设置台阶或压盖限位，防止操作时阀杆被内压顶出。

　　外形尺寸方面，这类阀门的安装边界主要由阀体六方或铸造外形、三个螺纹接口长度、顶部阀杆高度以及手柄旋转半径共同决定。布局时不能只核对管口中心距，还要预留手柄扳动空间，尤其在靠近墙板、机架或其他阀件密集排列的位置，长手柄可能与相邻管路发生碰撞。若设备外侧维护空间有限，可在选型阶段评估手柄方向、可拆卸手柄或加装操作延长机构。螺纹接口的公称尺寸、旋入深度和密封端面需要与管路接头统一，装配后应保证三条管道受力合理，避免把管道应力集中传递到阀体上。

　　设计思路上，该模型强调以简单可靠的手动操作实现多路流体逻辑。阀体外形保留铸造圆角和加厚区域，有利于在承压工况下降低应力集中；外部六方结构便于扳手夹持安装；蓝色手柄提供明显的操作辨识。三维结构中还应关注手柄与阀杆的扁方或销接关系，确保扭矩能够有效传递，压紧螺母与阀体顶部螺纹的旋合范围也要合理。整体结构紧凑、零件数量少，适合用于中小口径管路的流向切换、合流和分流场景，也可作为机械设备流体系统设计、阀门结构学习以及装配干涉校核的参考对象。
