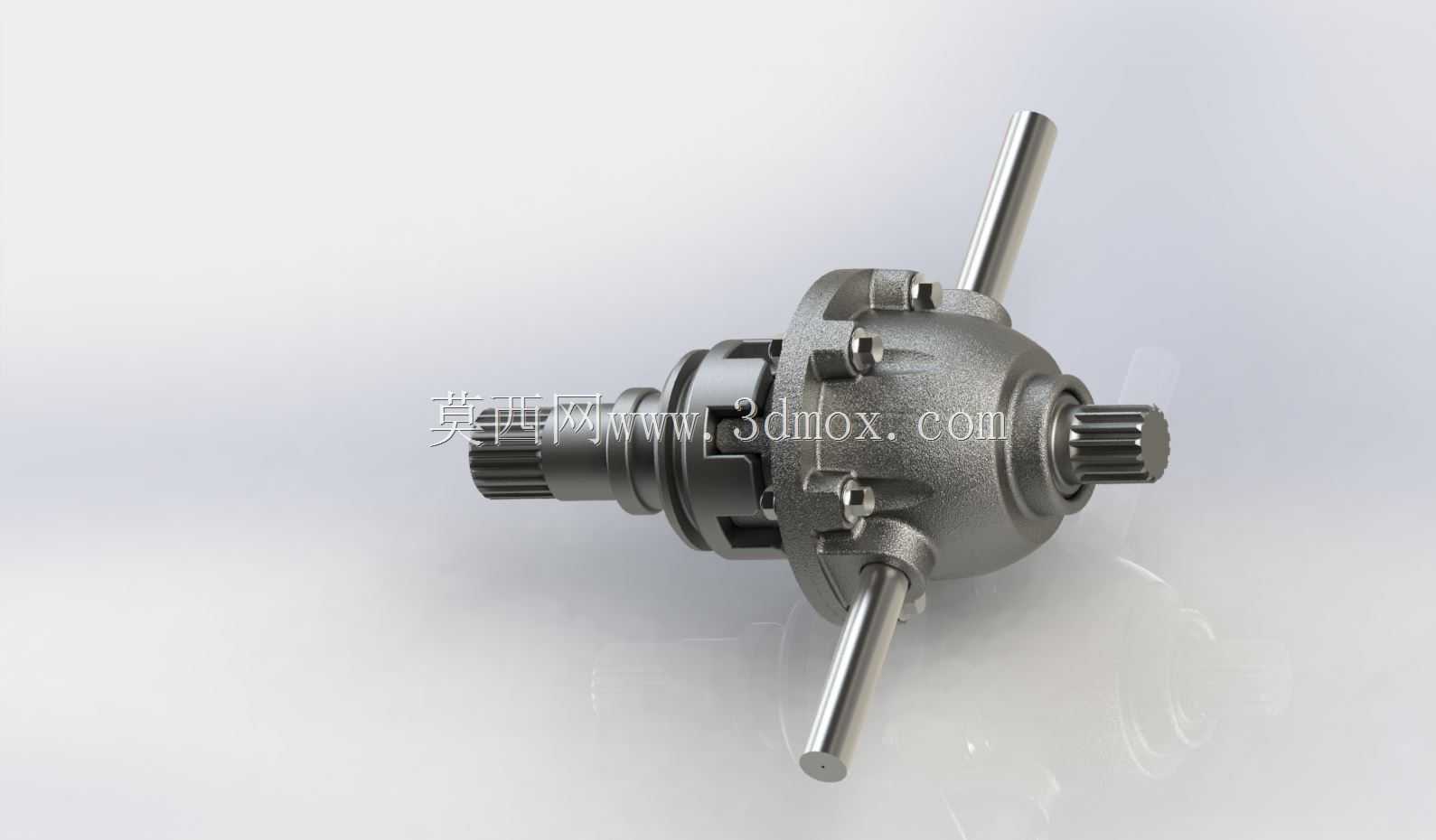

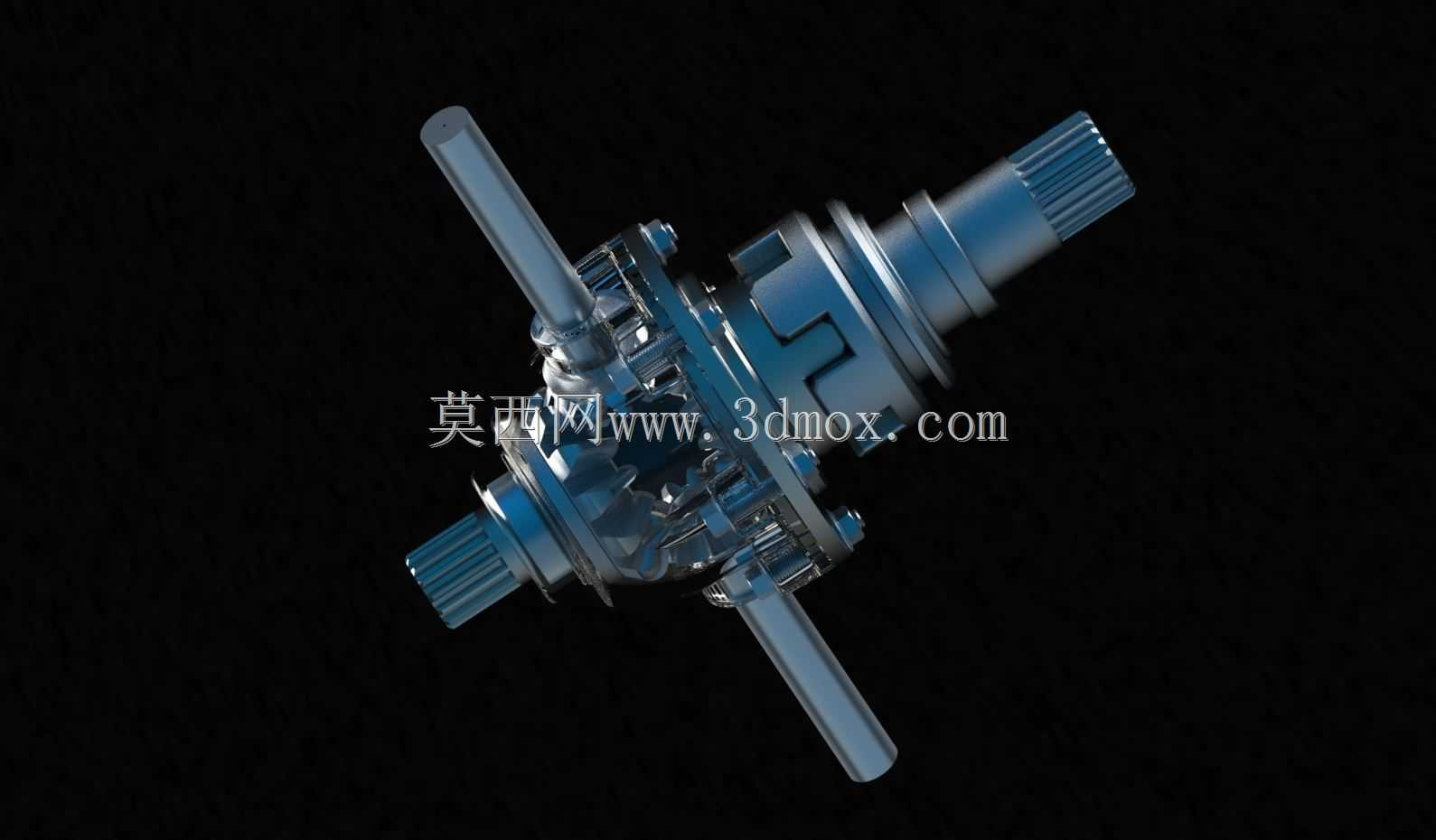

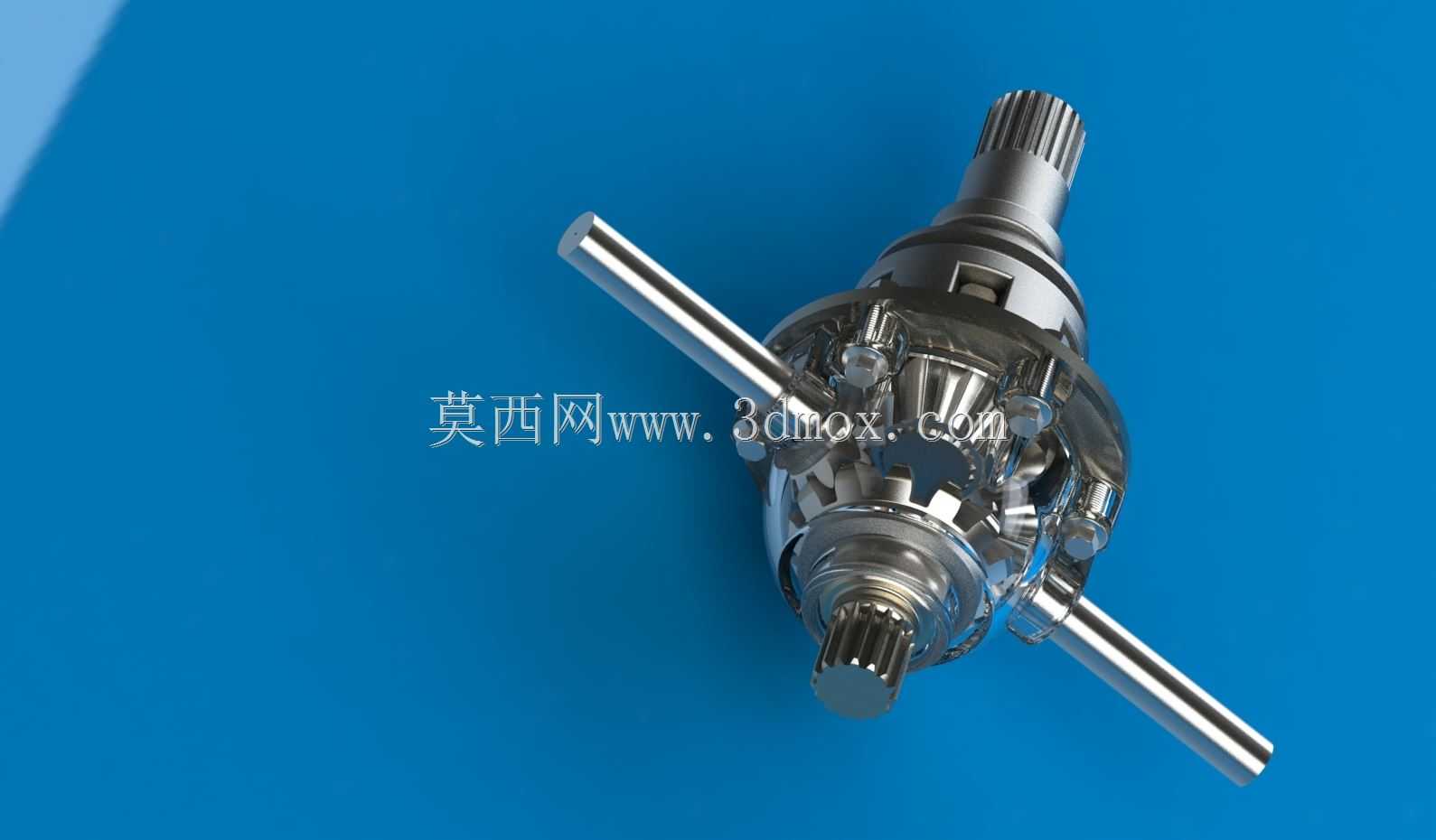

CA6140车床差速器传动总成结构

　　这套差速传动结构最初围绕CA6140普通车床的进给差动需求展开，核心作用是在两路输入转速存在差值时，自动完成转速合成与分配，让执行端获得两路输入的平均转速输出，这类三驱动轴齿轮系在机床进给链、车辆驱动桥以及需要差速补偿的传动工位中都有广泛应用。建模时先从差速器的运动原理切入：差速壳作为行星齿轮的承载基体，随主传动端同步回转，壳体内十字轴上装配的行星锥齿轮同时与两侧半轴锥齿轮啮合，当两侧输出轴负载一致时，行星齿轮仅随差速壳公转，整体如同刚性联轴节传递扭矩；当两侧轴出现转速差，行星齿轮便绕十字轴自转，自动补偿两侧转速差，保证传动链不会出现运动干涉。结构布局上，两侧半轴采用花键轴端设计，花键段用于和外部传动轮毂或进给滑移齿轮配合，

　　保证扭矩传递过程中无周向打滑，轴颈预留的轴承安装位可匹配深沟球轴承或圆锥滚子轴承，装入变速箱体时轴承外圈与箱体轴承孔采用过渡配合，轴向通过端盖压紧轴承外圈实现轴向定位，控制轴系窜动量在0.02~0.05mm区间，满足车床进给传动的精度要求。十字轴的四个轴颈分别装入差速壳对应的镗孔内，轴颈与行星齿轮内孔之间预留滚针轴承安装空间，减少行星齿轮自转时的摩擦损耗，差速壳采用剖分式结构，结合面通过定位销定位、螺栓紧固，既保证壳体内齿轮啮合腔的同轴度，也方便后期装配时调整锥齿轮啮合侧隙。建模过程中优先完成各齿轮的参数化齿形绘制，行星锥齿轮与半轴锥齿轮的啮合间隙控制在0.1~0.2mm，侧隙过小会出现齿轮卡滞、运转发热，侧隙过大则会导致传动冲击、

　　反向空程量超标，影响车床进给的微量调节精度。外部伸出的操纵杆结构用于差速锁止功能触发，当需要两侧半轴刚性同步输出时，操纵杆推动锁止套将半轴与差速壳连为一体，强制消除差速功能，适用于重载切削工况下单侧负载过大出现打滑的场景。安装边界方面，总成轴向总长需匹配车床溜板箱或主轴箱的内腔宽度，两端花键轴的同轴度公差控制在φ0.03mm以内，差速壳外圆的回转半径要预留箱体内壁至少5mm的安全间隙，避免运转过程中与箱体加强筋、润滑油路管路发生磕碰。整套传动结构的润滑采用箱体内飞溅润滑方式，差速壳上开设的回油孔可将啮合区的润滑油及时导流至各轴承摩擦面，避免高速运转时齿轮和轴承出现干磨。从实际使用场景来看，这类差速结构除了车床进给系统，

　　也可移植到小型工程机械的驱动桥、工装变位机的回转工位，核心设计逻辑都是通过行星锥齿轮的公转+自转复合运动，实现多轴转速的动态平衡，建模时所有配合面、定位基准、工艺倒角都按照实际加工逻辑搭建，未出现脱离工艺的悬空结构，可直接用于传动方案验证、装配干涉检查以及教学演示。
