施工现场安全防护棚结构三维设计

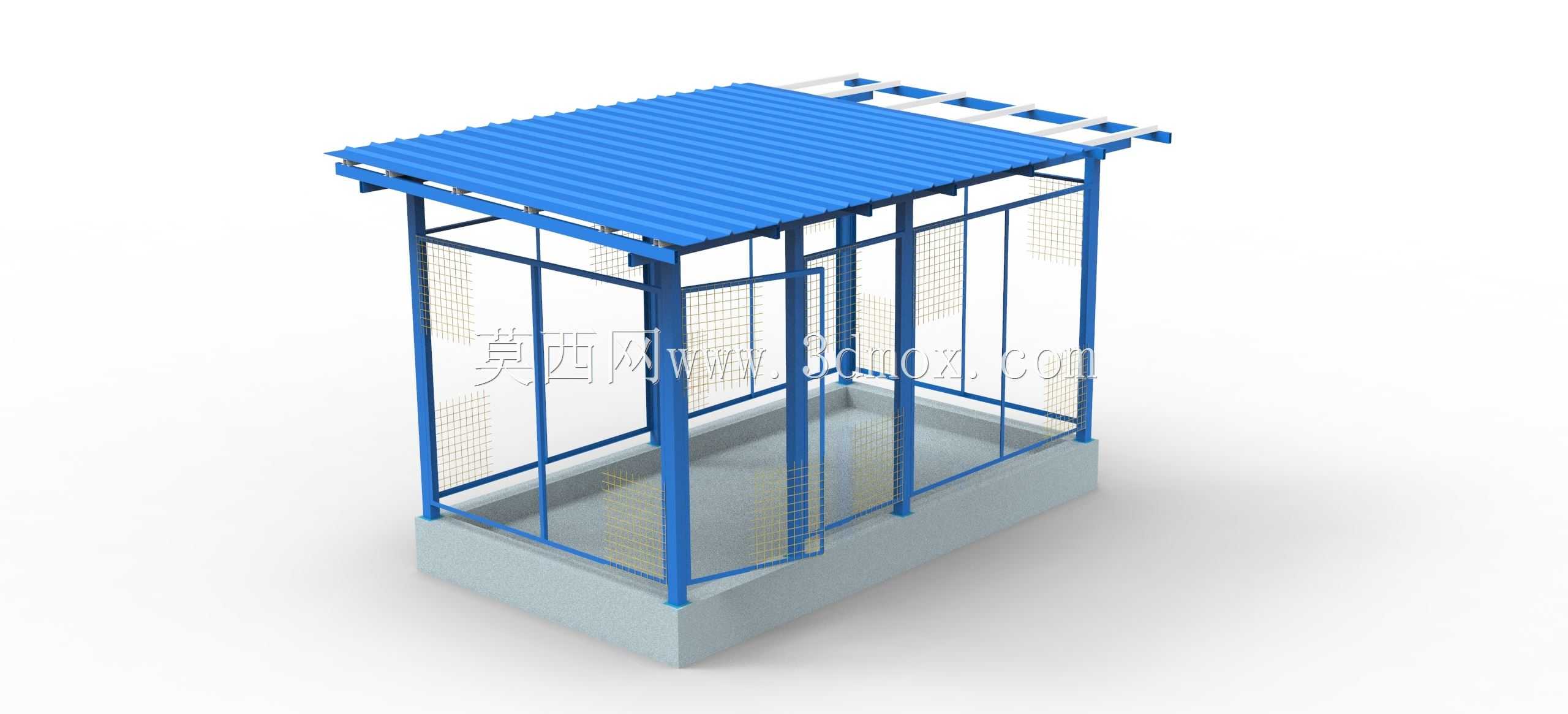

　　这套防护棚结构在工地现场的使用场景十分明确，主要布置在钢筋加工区、小型机具作业点、临时配电点位以及通道出入口上方，核心作用是阻挡高空坠物对下方作业人员的冲击，同时为雨天、暴晒环境下的户外作业提供遮蔽空间。结构底部采用混凝土条形基座作为承重基础，基座高出硬化地面一定高度，既可以避免地面积水倒灌进入棚内作业区域，也能为竖向钢立柱提供稳定的嵌固支撑，防止棚体在侧向阵风作用下出现倾覆位移。竖向承重构件选用方管型钢立柱，沿棚体矩形轮廓的角点与长边中点均匀排布，立柱间距结合常用防护棚的通行与设备摆放需求设定，保证小型加工机械、作业人员在棚内移动时不会被立柱遮挡操作动线。顶部骨架采用型钢焊接成纵横交错的梁格，梁格上方铺设蓝色彩钢压型瓦作为屋面，

　　瓦楞沿棚体短边方向排布，雨水可顺着瓦楞坡度快速排向棚体外侧，不会在屋面形成积水荷载。屋面边缘额外伸出悬挑段，超出下方围网轮廓一段距离，避免雨水顺着围网缝隙滴落至棚内地面。棚体侧立面采用框架内嵌钢丝防护网的构造，围网固定在立柱之间的横向框料上，网孔尺寸兼顾通透可视与防坠物穿透需求，现场管理人员可从外部直接观察棚内作业状态，飞溅的小块物料也不会直接冲出棚外伤及周边通行人员。其中一侧围网预留出入口缺口，缺口处对应棚内的进出通道，缺口宽度满足单人推行小型工具车通行的要求。建模过程中先以基座底面为基准定位整体坐标，将混凝土基座的长宽高、立柱的定位轴线、屋面梁的排布间距逐一按现场常用搭设尺寸还原，

　　各杆件之间的连接节点采用贴合实际焊接装配的对位关系，没有出现构件穿插错位的问题。结构整体的外轮廓边界规整，在现场排布时可多组拼接延长，也可单组独立放置，围网与立柱的装配间隙、屋面瓦与梁格的贴合位置都做了对应还原，能够直接用于防护棚搭设的方案交底、构件下料参考以及现场布置模拟，帮助施工人员提前核对棚体与周边材料堆放区、施工通道的位置关系，避免搭设完成后出现动线冲突。
