PG13.5尼龙电缆防水锁紧压盖

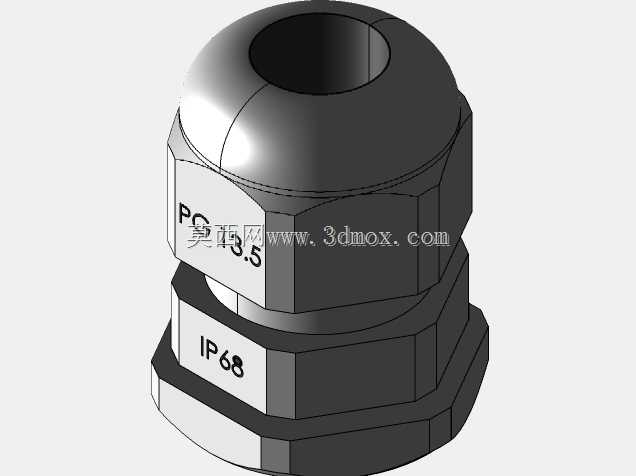

　　这款PG13.5规格的电缆防水锁紧压盖，是电控柜、户外接线盒、传感器布线、自动化设备穿线工位上极为常用的线缆密封固定元件，整套三维结构完整还原了成品尼龙电缆格兰头的全部装配特征，从顶部锥形锁紧段、中部六角拧动台、底部外螺纹锁紧段到内置密封胶圈的卡位结构都做了实体还原，没有做简化省略，结构工程师在做柜体开孔排布、穿线间距校核时可以直接调用装配，不用再二次补画细节。

　　从实际布线场景来看，这类压盖主要承担两个核心作用：一是把穿入柜体的电缆牢牢夹持住，避免设备运行过程中线缆被拉扯、晃动出现接线端子松脱，二是通过内部橡胶密封圈抱紧线缆外皮，配合底部螺纹与柜壁之间的密封垫，实现IP68等级的防尘防水阻隔，阻止户外工况下的雨水、粉尘、喷淋水汽顺着穿线缝隙进入电控腔内部，在户外机床、港口设备、水处理管线、室外照明接线箱上都能见到同规格件的使用。

　　结构设计上，顶部的弧形锥腔是锁紧螺母旋紧时的挤压导向面，当螺母向下拧紧，锥面会均匀压迫内置的尼龙夹紧爪与橡胶密封圈，让密封圈沿径向向内收缩，完整包裹住对应线径的电缆外圆周；中部特意做出的外六角台是给扳手预留的拧动受力位，安装时可以用开口扳手卡住这个位置固定本体，再从柜体内侧拧上锁紧螺母，不会出现整个格兰头跟着转动、拧不紧的问题；底部的标准PG13.5外螺纹段匹配柜体上对应的穿线开孔，螺纹长度覆盖常用2到4毫米厚度的钣金柜壁，安装边界清晰，建模时预留的扳手操作空间、相邻压盖之间的最小中心距都可以直接参考实物尺寸排布，不会出现现场装配时扳手互相干涉、线缆弯折半径不足的问题。

　　本体侧面刻印的PG13.5规格标识与IP68防护标识也在模型上做了还原，方便出工程图时直接标注规格，整套结构的分型面、六角棱边、螺纹起止位置都和量产注塑件完全对应，不管是做布线方案校核、柜体BOM统计还是配套密封件选型，都能直接匹配现场实际安装需求。
