龙门式数控板材雕刻铣削加工设备

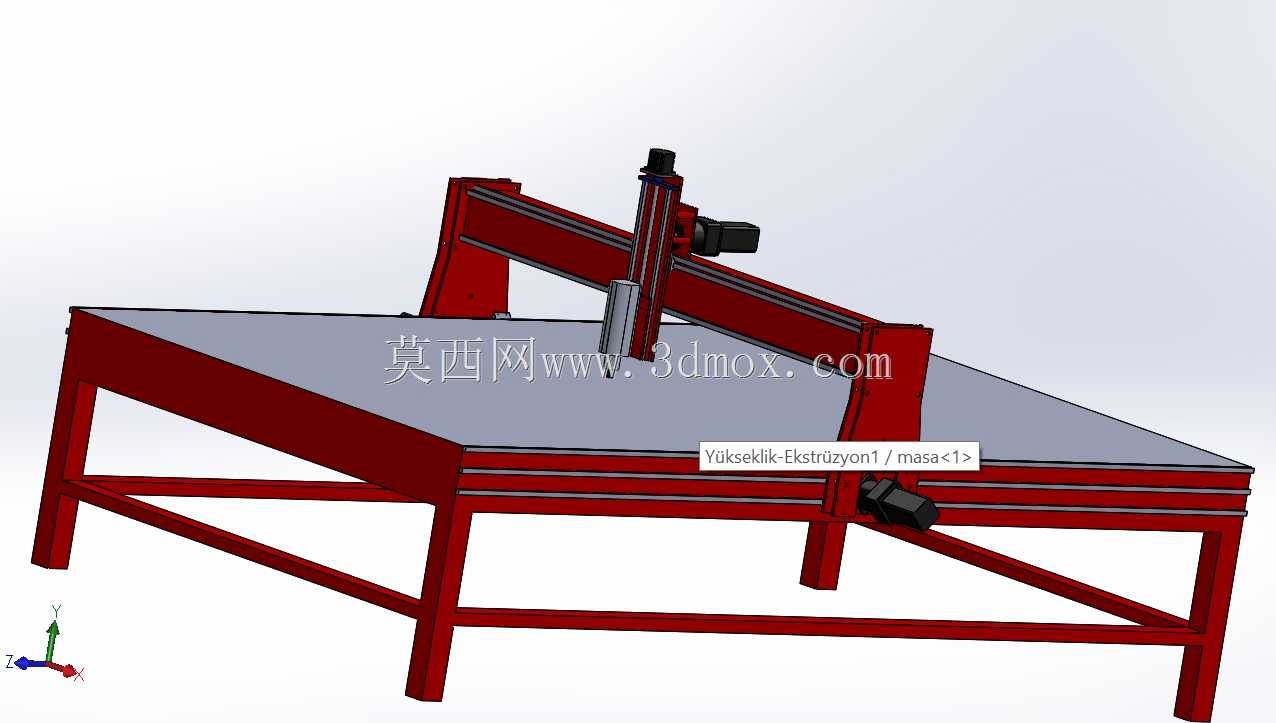

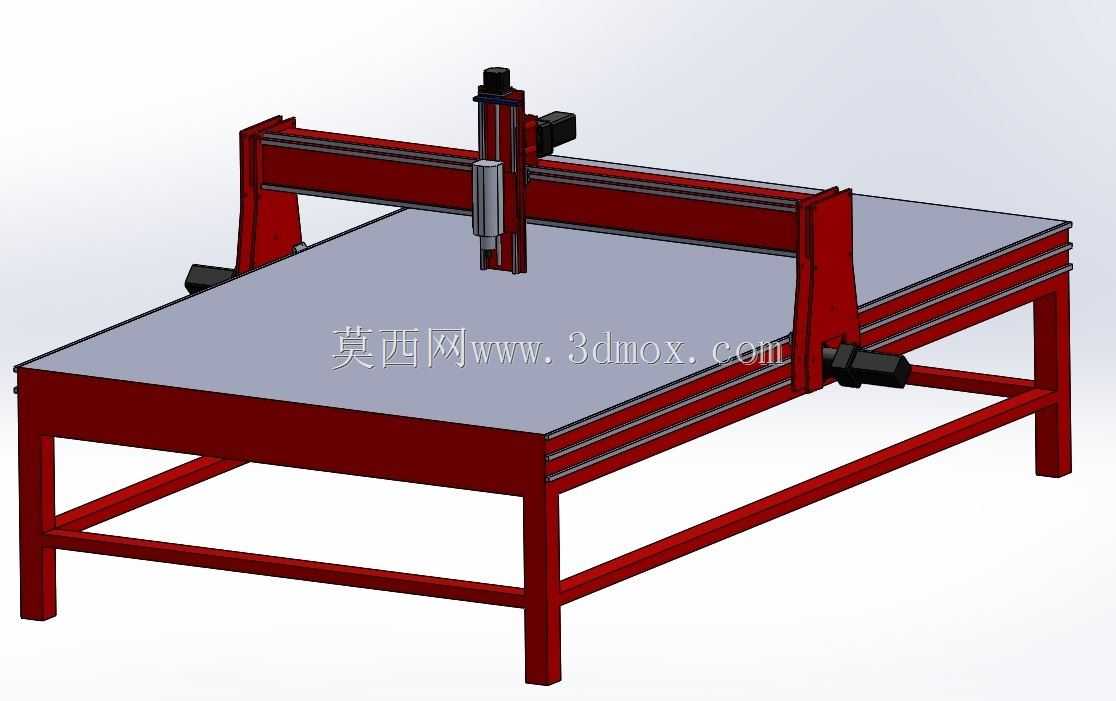

　　这套龙门移动构型的数控加工设备，主要面向木工板材裁切、广告亚克力雕刻、轻质复合材料铣削、家具异形件开料这类中小批量加工场景，在定制家具工坊、广告标识制作车间、教学实训加工区都能适配落地。整机采用床身固定、龙门沿床身长度方向做X向进给的布局，加工台面平铺在焊接机架上方，待加工板材直接铺放在台面上，靠夹具或者真空吸附固定，不需要工件随动，大幅降低了大尺寸板材上下料的搬运难度。

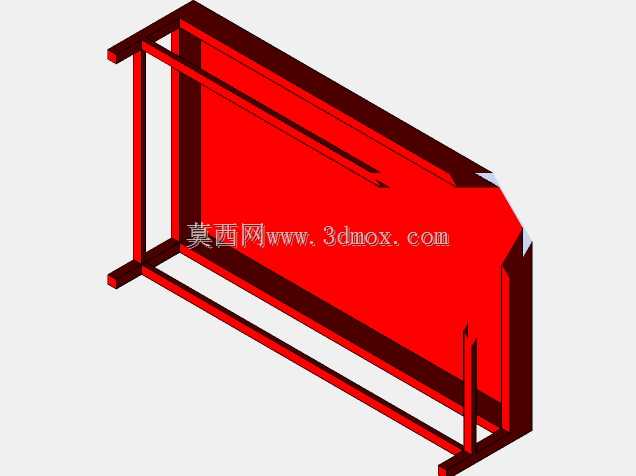

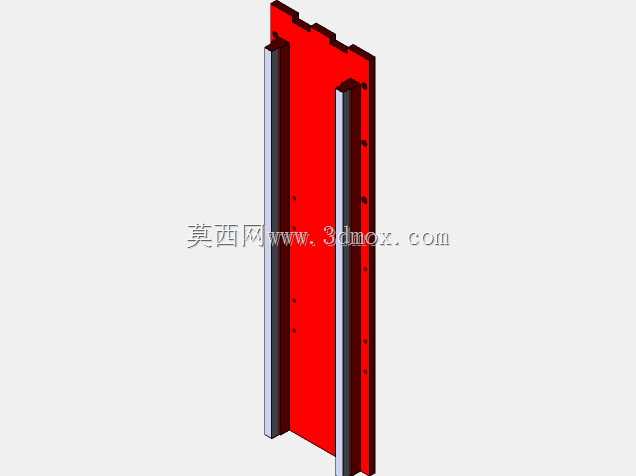

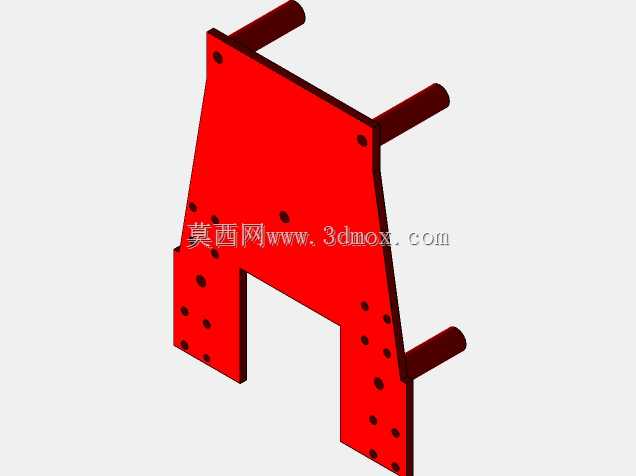

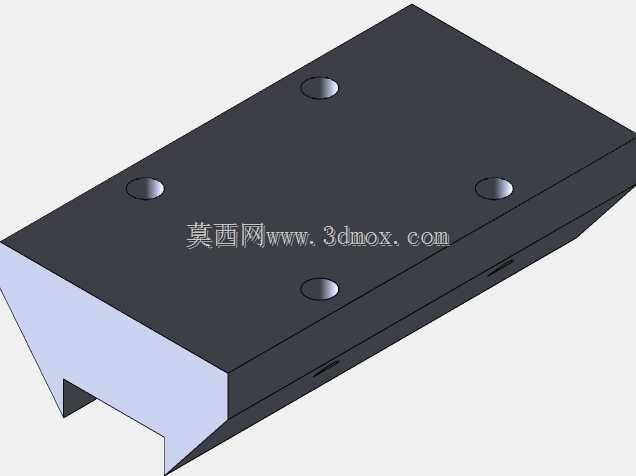

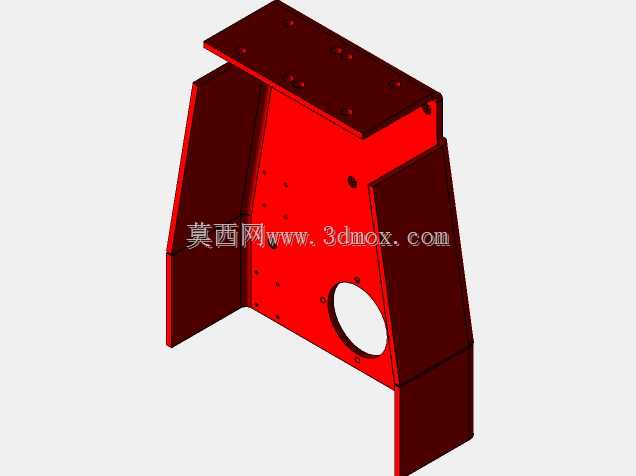

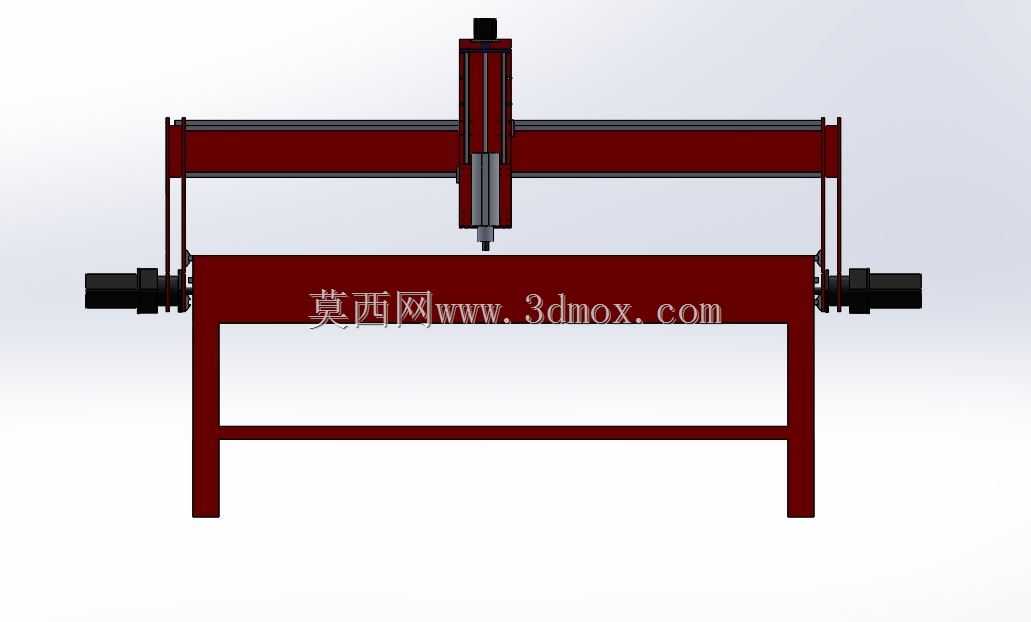

　　从结构设计思路来看，底部机架采用矩形钢管拼焊的框架结构，横向和斜向布置的支撑肋把整个台面的承重载荷分散传递到六个落地支脚，避免长跨距台面中部受载下凹；两侧的纵向直线导轨沿床身长度方向平行铺设，龙门的两个侧立柱分别跨装在两侧导轨滑块上，由X向传动单元驱动同步行进，保证龙门移动过程中不会出现偏摆卡滞。横梁架设在两个侧立柱顶端，Z向主轴滑座沿横梁做Y向横向进给，主轴安装滑座则沿竖直导轨完成Z向的抬刀、下刀动作，三个进给轴的传动路径都做了短行程优化，反向间隙控制在铣削加工允许的范围内。

　　实际使用中，操作人员先把待加工的板材平铺对齐台面基准边，导入排版好的走刀路径后，主轴带动对应规格的铣刀、雕刻刀按照预设轨迹完成轮廓切割、型腔铣削、表面雕花、钻孔开槽等工序，针对密度板、刨花板、PVC板、环氧板这类易加工材料，能一次走完整张板的所有加工工序，不需要多次翻面找正。设备的安装边界需要提前在车间规划：整机长度方向要预留出龙门全行程移动的空间，两端还要留出至少半米的检修位，方便维护人员拆装导轨防护、检查传动同步带；宽度方向除了设备自身跨距，两侧要预留操作人员上下料的操作通道，高度方向要保证Z轴主轴抬到最高位置时，顶部的驱动电机不会和车间顶棚、管线发生干涉。台面的承载面做了平整处理，铺板的平面度公差控制在铣削加工要求范围内，避免板材放置后出现翘曲导致加工深度不均。整机的走线都沿机架内侧布置，拖链随龙门往复运动时不会拉扯线缆，主轴的冷却管路也随滑座同步移动，长时间连续加工时能稳定维持主轴工作温度，减少热伸长带来的加工尺寸偏差。
