IKARUS立体金属铭牌标识结构设计

　　该标识件以连续大写字母构成整体式立体铭牌，字符之间通过字形本体和局部连接筋保持刚性，避免单个字母独立装配带来的定位偏差。字符正面保留较大展示面，背面沿笔画分布若干圆柱形安装凸台，凸台轴线垂直于铭牌安装基面，可对应主机面板上的预制孔位，实现压装、螺接或焊接定位。

　　在设备外观设计中，这类标识通常布置在机身正面、防护罩侧板、检修门或品牌展示区，既承担品牌识别作用，也可作为装配方向校验的视觉基准。由于铭牌随主机一起经历运输振动、漆面烘烤、车间油污清理和长期户外光照，结构上不能只关注字形外观，还需要控制笔画最薄处厚度、凸台根部圆角和字符连接处截面，防止打磨、喷涂或搬运过程中出现断笔、变形。

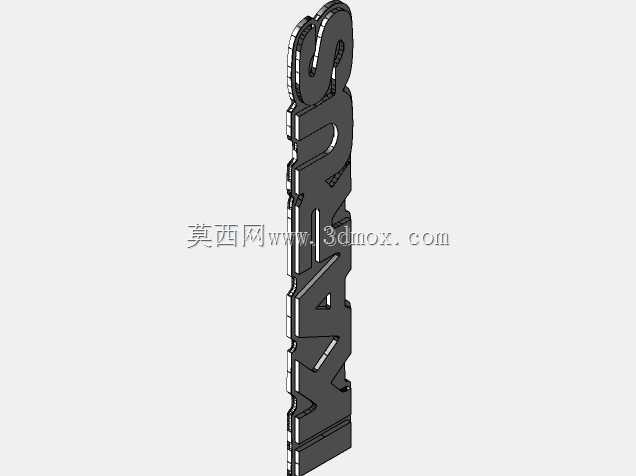

　　建模时先按平面字样确定字符外轮廓，再统一拉伸形成主体厚度。字母内部封闭腔、斜向笔画和窄缝位置需要重点检查拔模与加工可达性：若采用铣削加工，窄槽宽度应大于刀具半径并预留清根空间；若采用铸造或激光切割后焊接，则应在尖角处设置过渡圆角，降低应力集中。背面凸台不宜布置在笔画边缘，凸台中心与字形侧壁需保留足够实体宽度，保证攻丝、压套或点焊时有充分材料支撑。

　　安装边界方面，铭牌外轮廓由字符首尾和最高笔画决定，装配面板开孔只需对应背部凸台位置，不必沿复杂字形加工整圈槽位。凸台高度决定铭牌与面板之间的间隙，间隙过小会使漆面或焊缝干涉，过大则降低支撑刚度。多凸台布局应尽量覆盖铭牌两端及中部高宽比较大的字符，使受力点沿长度方向均匀分布，减少悬臂笔画在振动工况下的摆动。

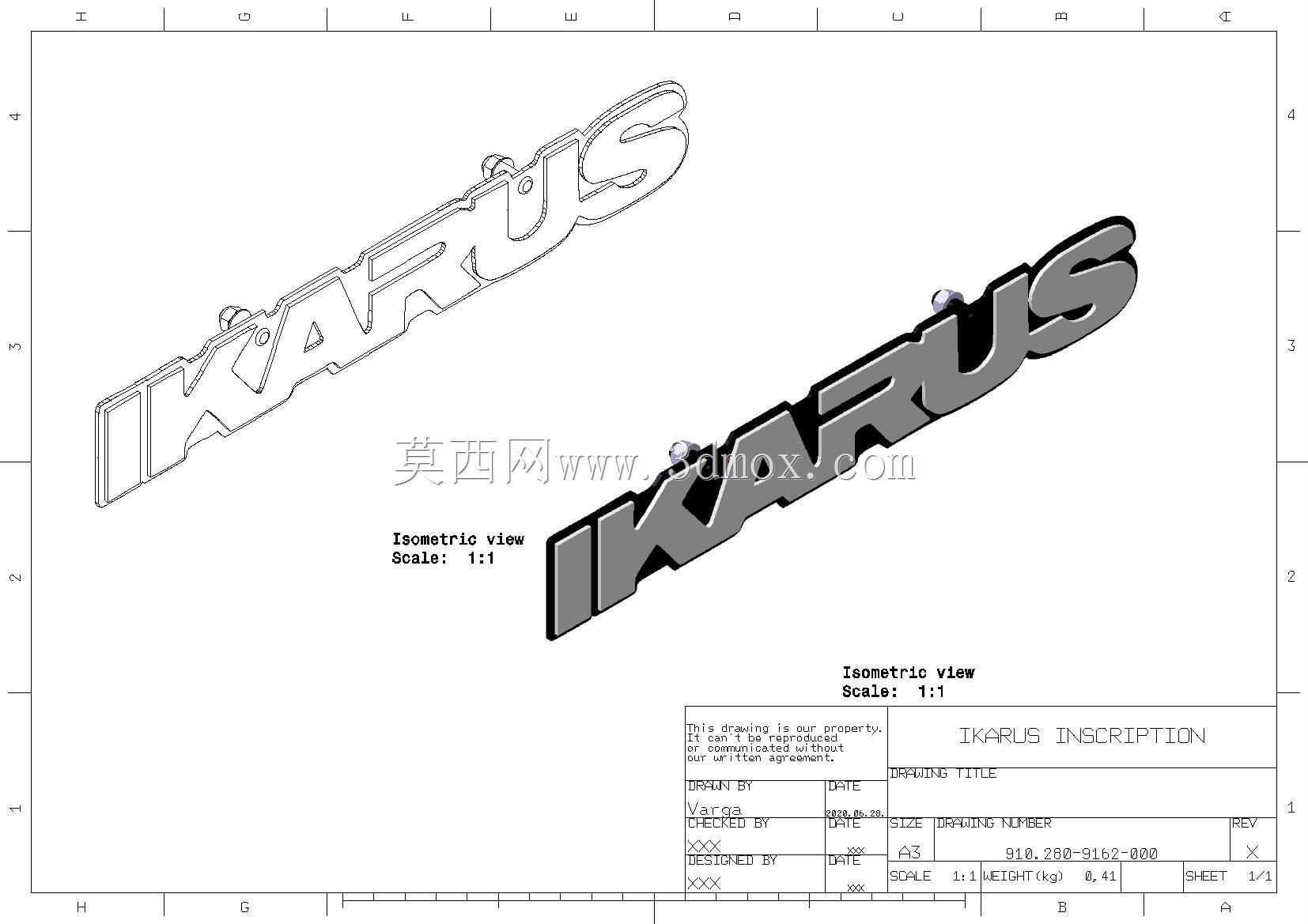

　　工程出图可同时保留等轴测立体视图、字符轮廓尺寸和凸台位置表。外形尺寸以总长、总高、主体厚度和凸台高度为核心，安装孔位则以基准边标注坐标，便于钣金面板、注塑盖板或机加工外板协同设计。字符表面可根据工艺选择抛光、喷砂、阳极氧化、喷漆填色或覆膜处理；当用于高温设备附近时，还需复核材料热膨胀与紧固件材质，避免不同金属接触面产生松动或腐蚀。
