高倍率航模锂聚合物动力电池结构

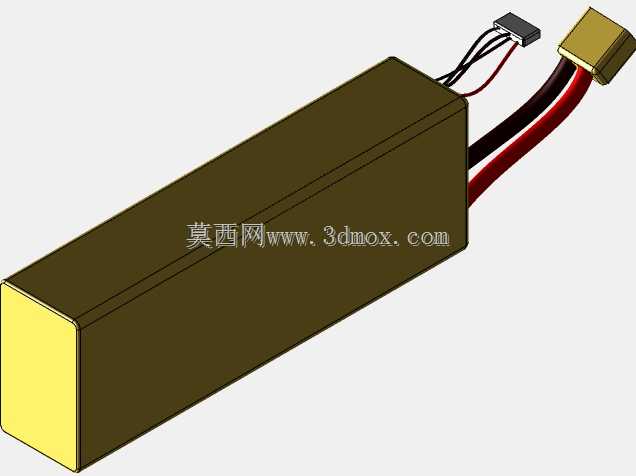

　　该结构围绕航模、小型无人飞行器及轻量化电动设备的供电需求展开，主体采用软包锂聚合物电芯外覆硬质封装壳体的形式，整体呈扁平长方体，适合在空间紧凑、重量敏感的设备舱内布置。模型还原了电池本体、主放电输出线、平衡充电引线及端部接插件的相对位置，能够用于整机布局干涉检查、电池仓尺寸校核和线束走向规划。

　　从实际使用场景看，这类电池常被安装在多旋翼无人机、固定翼航模、小型电动车船或实验性移动平台上，为动力系统提供短时大电流输出。扁平外形有利于贴近机身底板或碳纤板安装，降低设备重心；出线端预留的弯折空间则便于线束朝设备内部走线，避免装机后插头与机架、桨叶或外壳发生摩擦。建模时需要重点控制电芯厚度、宽度、长度以及导线引出位置，因为这些边界直接决定电池能否顺利放入仓体，也影响绑带、魔术贴、压片等固定方式的选择。

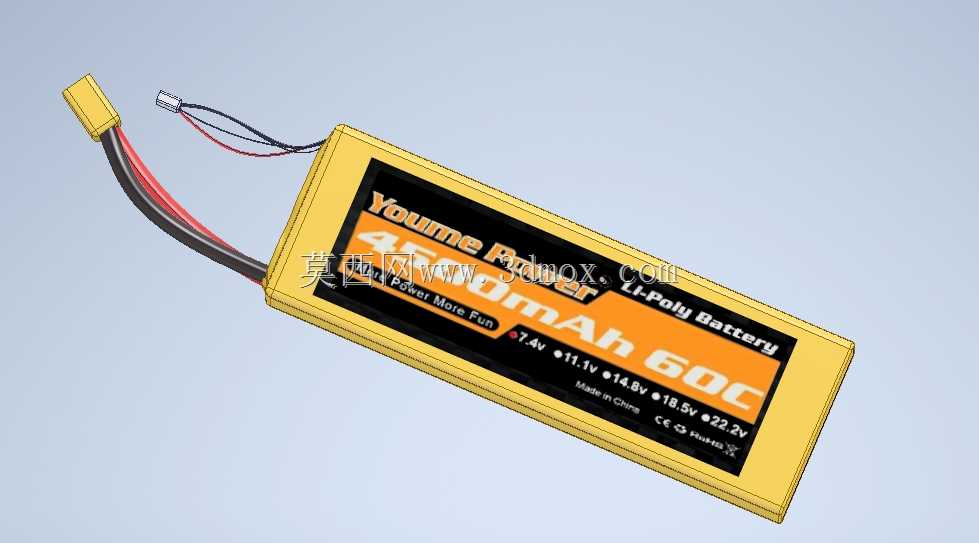

　　外观面上的标签区域按照真实动力电池的标识逻辑进行了表达，容量、放电倍率、电压等级等信息集中布置在壳体正面，便于装配和维护时快速识别。端部黄色接插件代表主功率输出接口，旁边较细的多色线束对应平衡充电接口，二者分离布置可以减少大电流线路与信号线路之间的拉扯，也符合日常充电、拆装和检修习惯。接插件与导线之间保留了一定过渡长度，使模型在装配体中能够模拟实际线束弯曲，而不是将线缆简化为完全刚性的直杆。

　　结构设计思路上，电池外壳边角做了钝化处理，避免软包电芯在频繁拆装中被尖锐棱边损伤；壳体表面平整，可与缓冲泡棉、绝缘片或固定绑带配合。工程应用中，电池周边通常还需要预留散热间隙，尤其是在高倍率放电后，电芯表面会产生明显温升，过紧的包裹会影响热量散出。模型将电池主体与接口、线缆分开表达，有利于后续在整机设计中检查插拔操作空间，确认电池取出时插头是否会被机架遮挡，也方便评估维护人员手指操作所需的余量。

　　对于无人机类产品，电池不仅是供能部件，也是重量配平的关键件。该模型可直接参与整机重心测算，帮助设计者确定电池仓前后位置；对于非标小型电动设备，则可依据其外形尺寸设计限位槽、防呆结构和快拆机构。导线出口方向、插头高度、标签面朝向以及电池底部平面，都是装机时容易被忽略却会影响量产装配的细节。通过三维方式把这些要素完整呈现，可以在加工外壳或焊接机架前提前发现空间冲突，减少样机阶段反复修改仓体和线束的工作量。
