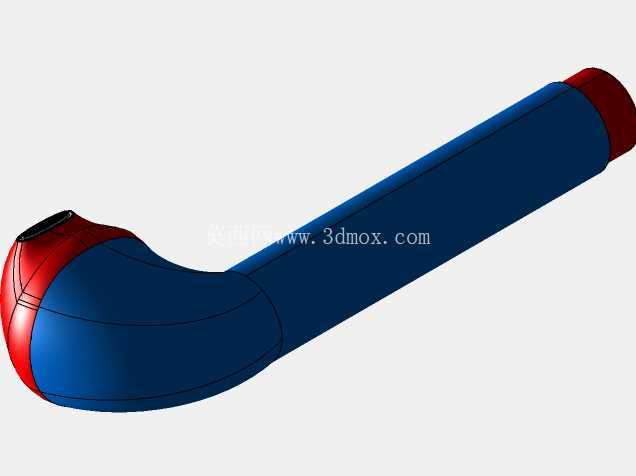

入耳式弯柄蓝牙耳机外观结构建模

　　日常做消费电子结构设计时，入耳式耳机的建模是很常见的练习与落地项目，这次的弯柄入耳式耳机建模，核心是平衡佩戴贴合度、内部元器件排布空间与外观曲面流畅度。先从实际使用场景来看，这类弯柄结构的入耳式耳机，主要适配日常通勤、运动、居家休闲等场景，相比直柄入耳式耳机，弯柄结构能更好贴合耳甲腔的生理曲线，降低长时间佩戴的异物感，同时提升佩戴稳定性，在快走、慢跑等轻运动场景下不易滑落。建模时最先要考虑的是入耳端的尺寸边界，入耳部分的硅胶套配合段直径需要控制在合理范围，适配市面上通用的硅胶耳帽尺寸，通常这个配合段的外径在5mm左右，轴向长度控制在8mm上下，既保证能深入耳道合适位置形成密封提升低频声学效果，又不会过度深入耳道造成佩戴胀痛。

　　弯柄部分的曲面过渡是整个建模的难点，从入耳端的圆柱段平滑过渡到柄身的弧形结构，需要保证曲面G2连续，避免出现棱线或者曲面凹陷，实际建模时先绘制耳甲腔贴合的轮廓曲线，参考人体耳郭的平均弧度，弯柄的弯曲角度控制在115度左右，这个角度能让柄身自然搭在耳甲艇位置，分散耳机的重量，单只耳机的整体长度控制在28mm左右，柄身最粗处直径控制在9mm，既给内部的蓝牙天线、锂电池、发声单元留出足够的排布空间，又不会因为体积过大造成佩戴突兀。发声单元的出音孔位置设置在入耳段的端面，开孔直径控制在2.5mm，出声通道做0.5度的拔模斜度，方便后续模具加工时脱模，同时避免通道内壁产生气流紊流影响音质。

　　柄身尾部的充电触点位置做了平面处理，两个触点间距控制在3mm，触点直径1mm，平面区域做0.2mm的下沉，避免充电时触点对位偏移，同时这个平面也可以作为产品logo的丝印区域。建模过程中对原本复杂的曲面做了合理简化，去掉了不必要的装饰性棱线，既降低了后续模具加工的难度，减少注塑时的披锋风险，也让整体外观更简洁流畅。实际结构验证时，要注意弯柄内部的走线空间，发声单元的引线从入耳段延伸到柄身尾部的蓝牙主板，通道最小宽度不能小于1.2mm，避免装配时压线造成断路。外壳的壁厚控制在1.2mm均匀壁厚，转角处做R0.8mm的圆角过渡，避免注塑时出现缩水、缺胶等缺陷。

　　从佩戴适配性来看，这个弯柄结构的建模参考了亚洲人耳的平均尺寸数据，能适配85%以上的成年人群耳型，入耳段的端面做了轻微的斜切处理，斜切角度和耳道的自然角度匹配，佩戴时能更好贴合耳道内壁，提升密封效果。另外在建模时预留了调音孔的位置，调音孔设置在柄身靠近入耳段的位置，开孔直径0.8mm，外部贴防尘网的台阶下沉0.15mm，保证防尘网粘贴后不会突出外壳表面，避免佩戴时剐蹭耳甲腔皮肤。整个模型的曲面拆分也考虑了后续的装配需求，外壳分为前壳和后壳两个部分，分型线设置在弯柄的侧面棱线位置，既隐藏了合模线提升外观质感，也方便装配时的卡扣对位，卡扣的配合量控制在0.3mm，保证装配后壳体之间的缝隙小于0.05mm，不会出现明显的断差。
