笔式便携U盘结构三维设计作品

　　日常办公场景里，这类笔式造型的便携存储设备，主要适配跨设备文件传输、现场调试数据拷贝、涉密资料离线存储等使用需求，相比常规方正造型的U盘，笔式外观更贴合日常携带习惯，可直接插放在工装口袋的笔插位，避免和钥匙、门禁卡等金属物件混放造成接口刮花，也减少随手放置后遗失的概率。从结构设计层面看，整个壳体采用两段式插接配合，前段为USB接口防护段，后段为存储芯片容纳腔，两段配合面做了小尺寸卡扣限位，日常插拔使用时不会出现壳体松脱分离的情况，同时壳体侧壁预留了细小的卡扣让位槽，装配时不需要额外打胶或者螺丝固定，靠塑料件自身的形变余量就能完成组装，后期维修拆解也不会破坏壳体结构。

　　做结构建模的时候，首先要确认内部PCB板的安装边界，常规U盘存储板的宽度控制在12mm以内，厚度不超过3mm，所以内腔的宽度要预留0.2mm的装配间隙，长度方向要留出金手指伸出的余量，保证USB接口插入电脑端口时，金手指能完全接触到端口内的弹片，不会出现接触不良的情况。壳体的圆角处理不是单纯为了外观好看，笔式造型的握持段做R2的外圆角，能减少揣在口袋里对布料的磨损，也避免尖锐边角在磕碰时出现应力发白断裂的问题；接口端的内圆角做R0.5，刚好和USB接口金属护套的倒角匹配，装配时能自动导正，不会出现PCB板装偏的问题。

　　从实际使用的工况考虑，这类便携存储设备经常会遇到反复插拔、轻微跌落的情况，所以壳体壁厚统一设置为1.2mm，既不会因为壁厚太厚导致整体重量偏大，也不会因为壁厚太薄在1米高度自由跌落时出现壳体开裂的情况；两段壳体的插接深度设置为8mm，配合面做0.1mm的过盈量，日常插拔USB接口时，不会因为插拔力导致前后壳分离。另外在壳体的侧面预留了挂绳孔的安装位？不对，这个笔式造型的设计里，没有额外做挂绳结构，整体外观和普通按动式圆珠笔的尺寸接近，长度控制在65mm左右，最大直径15mm，和日常使用的中性笔握持段尺寸一致，用户拿取的时候不需要刻意调整握持姿势，插拔USB接口的施力方向和笔的按压方向一致，单手就能完成插拔操作，不需要另一只手辅助固定设备。

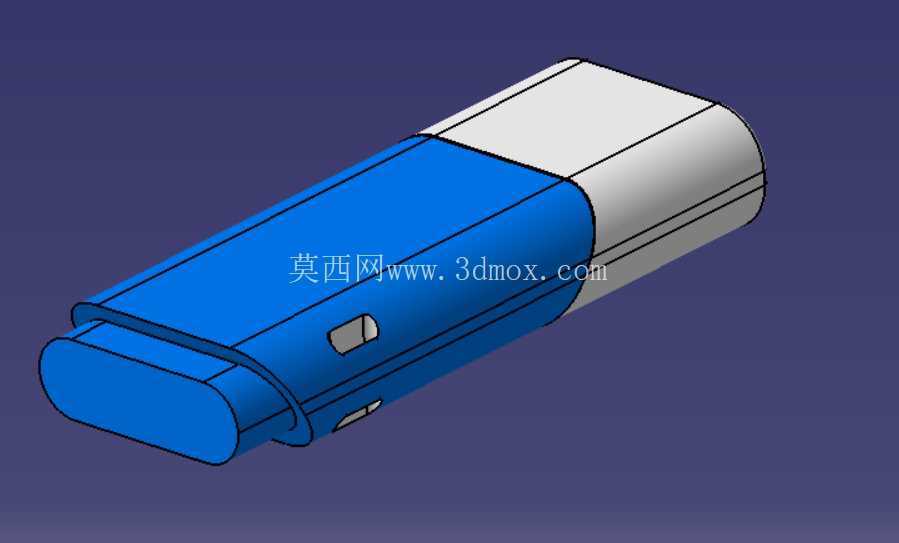

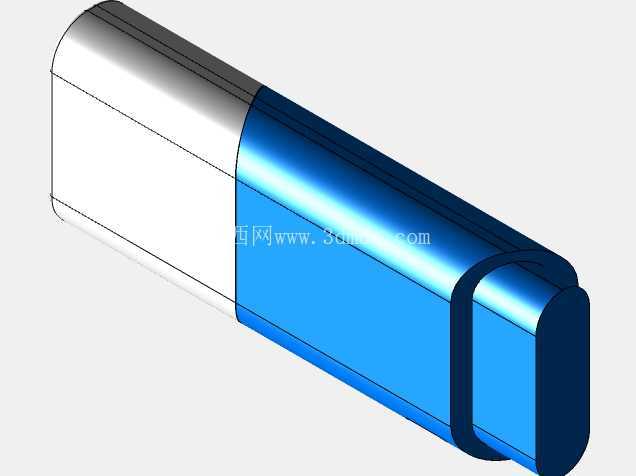

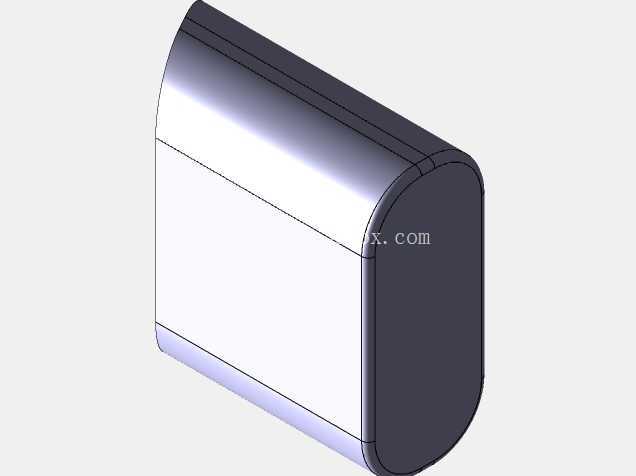

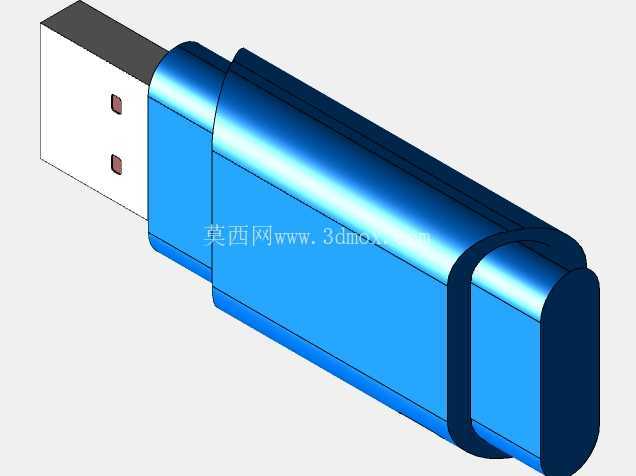

　　建模过程中要重点关注配合面的公差设置，塑料件注塑成型后会有一定的收缩率，所以卡扣的尺寸要预留0.05mm的修模余量，开模后可以根据实际试模的卡扣松紧度调整尺寸，避免出现卡扣太松容易掉、太紧装配困难的问题。内腔的筋位设置不需要太多，沿着PCB板的两侧各做一条高度0.8mm的支撑筋，刚好卡住PCB板的两侧，不需要额外点胶固定，就能避免PCB板在壳体内晃动，筋位的厚度控制在0.8mm，防止注塑时出现表面缩痕，影响外观质感。从应用场景延伸来看，这类笔式结构的U盘还可以拓展做加密狗、身份认证Key等功能，只要调整内腔的长度尺寸，就能容纳不同功能的PCB模块，壳体的通用化程度很高，不需要重新开模就能适配多种同尺寸的数码存储类产品。外观上的分色设计，蓝色段为主体握持区，灰白色段为接口防护帽，拔下防护帽后可以直接插在USB端口上，防护帽和主体之间也做了小尺寸的卡扣配合，拔插的力度控制在15N左右，既不会因为太松导致防护帽意外脱落，也不会因为太紧难以拔开。整个结构没有多余的复杂零件，只有前后两个壳体件加内部的PCB存储模块，零件数量少，装配工序简单，适合大批量注塑生产，单件的生产成本控制在很低的水平，同时结构可靠性足够满足日常消费类数码产品的使用要求，反复插拔寿命能达到上万次，满足常规用户3-5年的使用周期需求。
