双缸蒸汽动力离合操作绞车结构设计

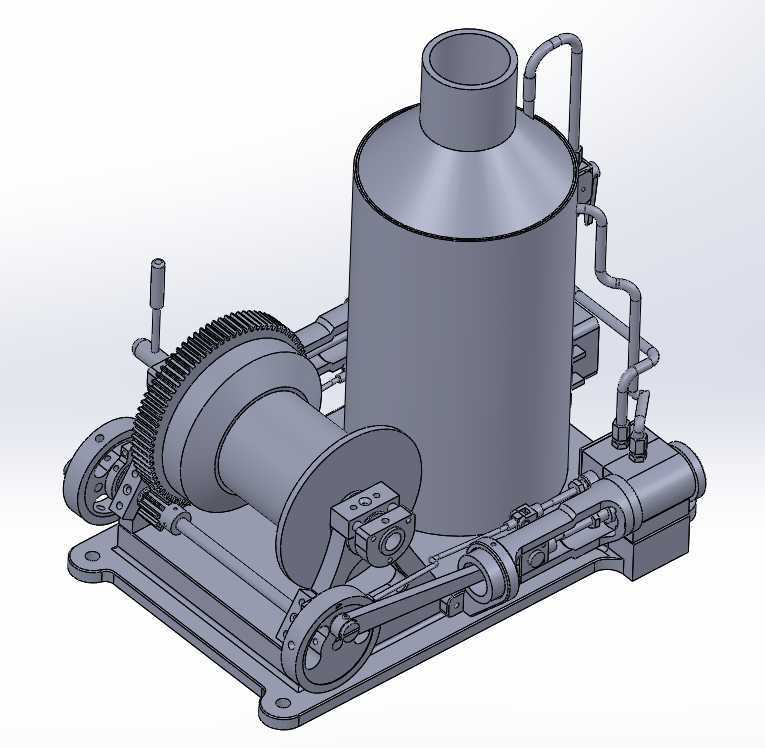

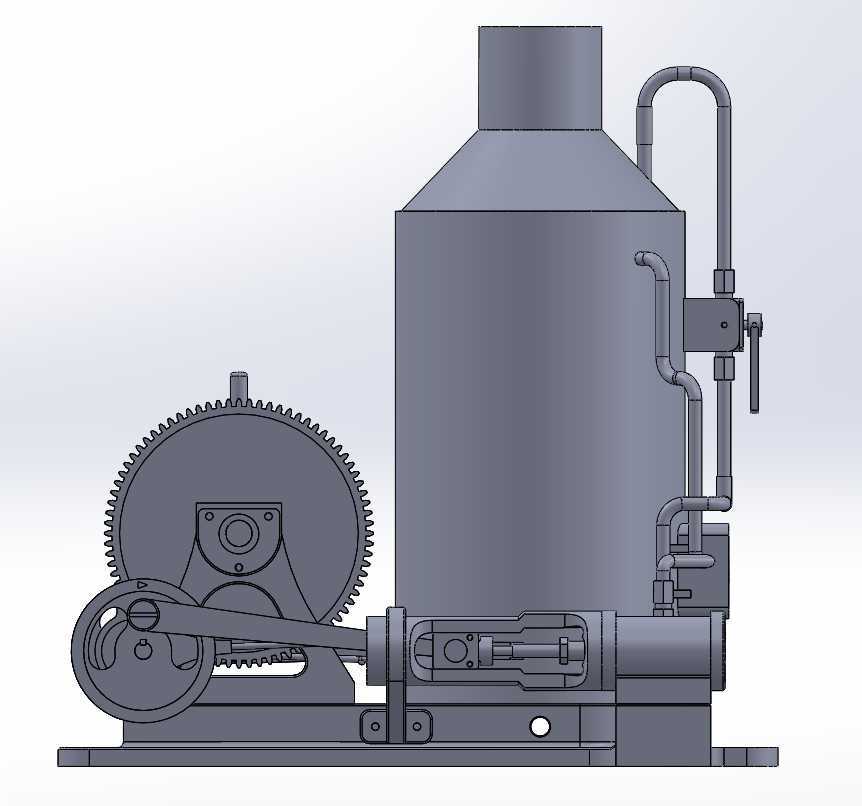

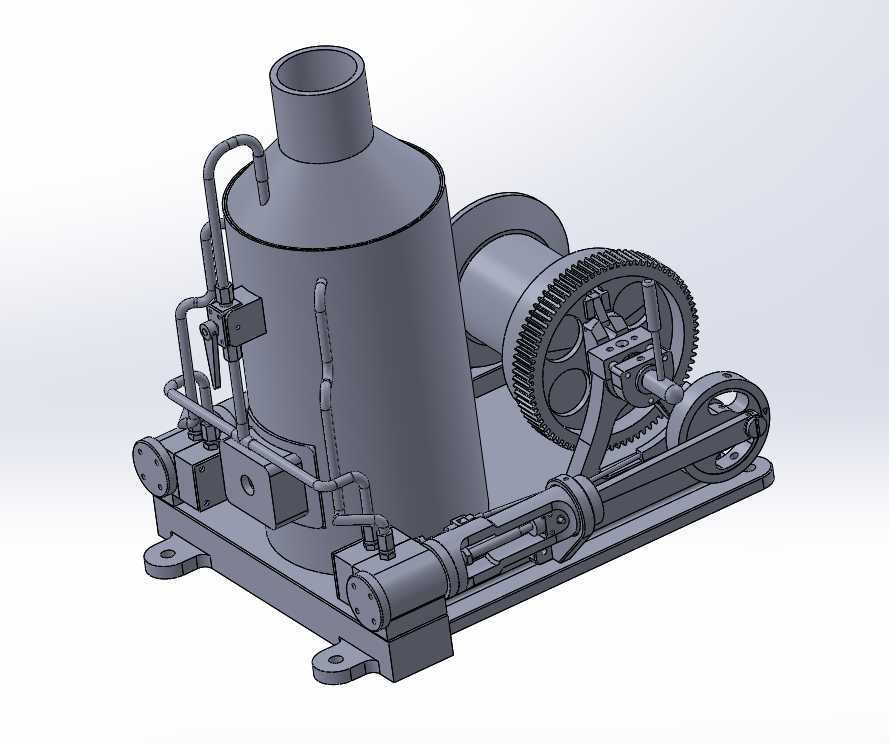

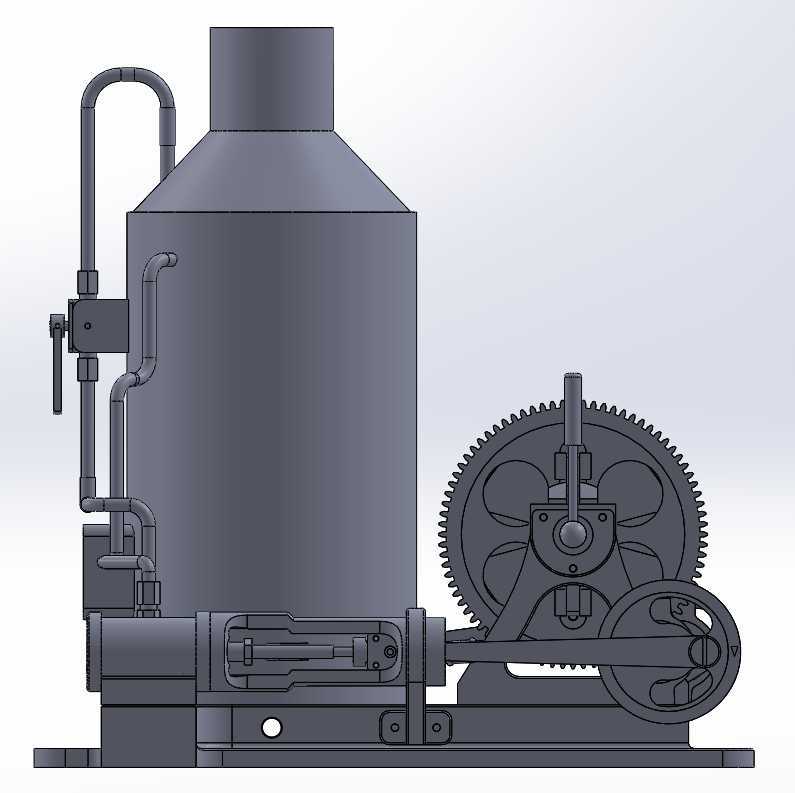

　　在早期工矿重载牵引、码头船舶系泊、林区原木拖运这类缺乏稳定电力供应的作业场景中，蒸汽动力绞车是核心的牵引作业设备，这套带离合器操作结构的双气缸蒸汽绞车，正是针对这类持续重载、工况复杂的作业需求完成的结构设计。整套设备的动力输出端采用卧式双气缸直列布置，两个气缸的曲柄相位差设置为90度，能够有效规避单缸蒸汽机的死点问题，保证蒸汽通入后动力输出轴可以顺利启动，无需额外设置盘车启动结构，适配野外无辅助启动设备的作业环境。气缸的进排气管路全部采用硬管沿锅炉侧壁排布，管路上集成了截止阀与调压结构，操作人员可以根据实际牵引负载的大小调整蒸汽进气量，匹配不同的输出扭矩与卷扬速度，避免空载时蒸汽浪费、重载时动力不足的问题。

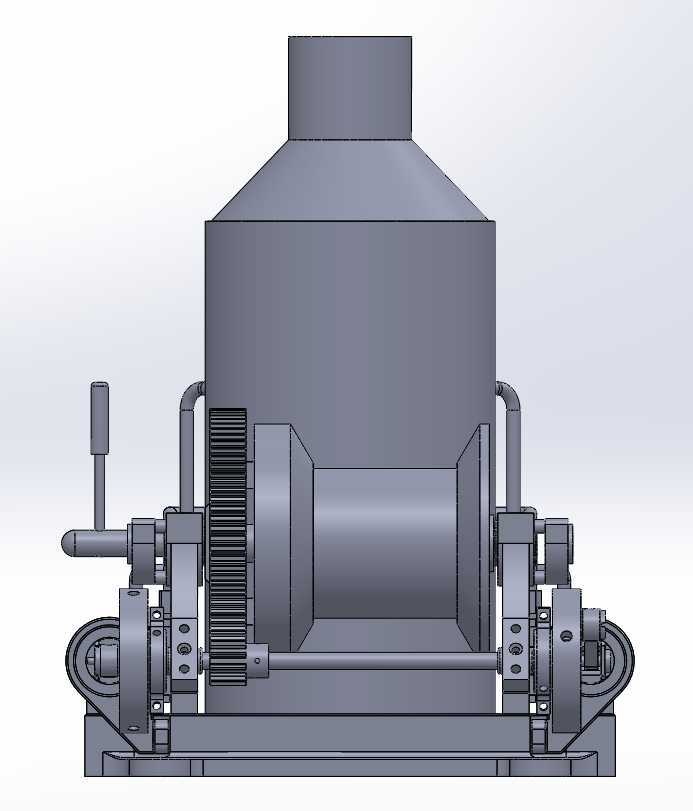

　　离合器机构布置在动力输出齿轮与卷筒主轴之间，采用齿式嵌合结构，相比摩擦片式离合器，嵌合结构在重载牵引时不会出现打滑泄压的问题，能够传递更大的扭矩，适配大吨位负载的牵引作业；离合器的操作手柄延伸至设备侧方的操作位，操作人员站在设备侧方即可完成动力接合与断开的操作，无需靠近运转的齿轮与卷筒，降低作业过程中的安全风险。卷筒采用大直径宽幅设计，筒体表面加工有绳槽，能够引导钢丝绳逐层排布，避免钢丝绳乱绳、咬绳导致的磨损加剧问题，卷筒侧方配套的大直径传动齿轮采用辐板式结构，在保证轮齿强度的前提下尽可能降低旋转部件的自重，减少动力传递过程中的惯量损耗。

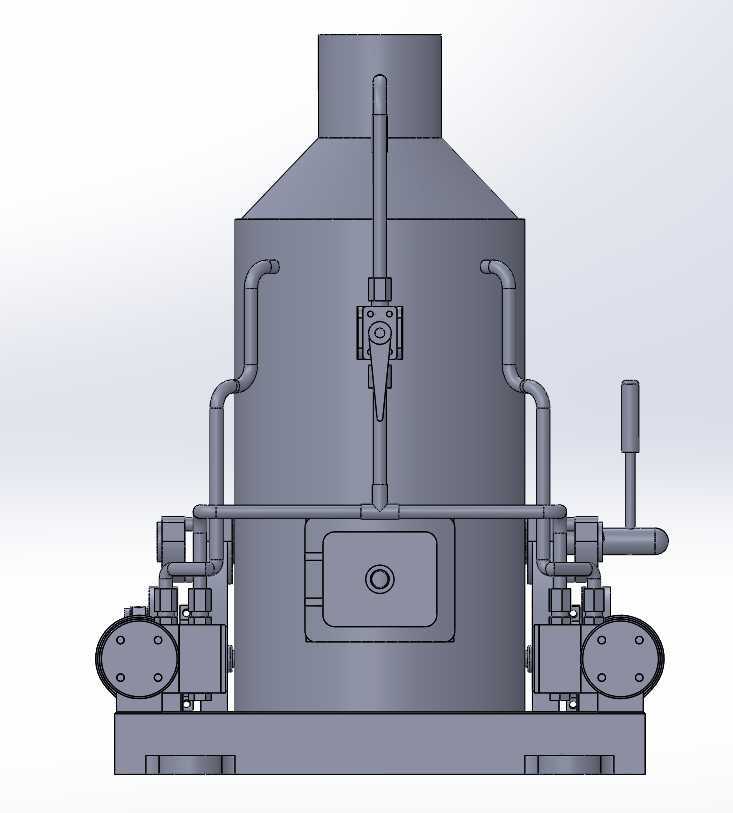

　　整套设备的安装底座采用一体式铸焊结构，底部预留了四个带螺栓孔的安装支脚，支脚的安装孔位采用长圆孔设计，现场安装时可以根据基础预埋件的实际位置微调设备固定位置，降低基础施工的精度要求；底座上集成了锅炉、气缸、齿轮支架、卷筒支座的所有安装定位面，所有部件的定位面一次加工成型，能够保证各旋转轴的平行度与同轴度要求，避免装配后出现齿轮偏磨、轴承发热的问题。锅炉采用立式火管结构，顶部的烟囱直接对接锅炉的排烟口，锅炉的水位观察接口、压力检测接口全部预留于侧方便于观察的位置，操作人员在操作离合器的同时即可快速查看锅炉的运行参数，无需往返于不同操作位。

　　整套设备的所有润滑点全部采用集中引油的设计，齿轮啮合面、轴承位、气缸活塞的注油点都通过管路引至设备外侧，日常维护时不需要拆解设备护罩即可完成注油保养，适配野外作业时维护条件有限的现状。在结构设计过程中，所有受力部件的强度都按照1.5倍的额定牵引负载做冗余校核，卷筒主轴采用阶梯轴设计，应力集中的轴肩位置做圆角过渡处理，齿轮的模数根据最大输出扭矩匹配选型，保证在满负载牵引甚至短时过载的情况下，部件不会出现塑性变形或者断裂问题。设备的整体安装边界充分考虑了运输转场的需求，整体宽度控制在常规平板运输车辆的限宽范围内，顶部的烟囱可以拆卸，转场运输时拆除烟囱即可降低整体高度，满足道路运输的尺寸要求。这类蒸汽动力绞车不需要外接电力或者燃油供给，只要配套蒸汽发生装置即可作业，在一些偏远矿区、临时施工场地依然有其特定的应用价值，其离合器操作的结构设计思路，也可以为后续重载卷扬设备的动力切换结构设计提供参考，尤其是嵌合式离合器的布置方式、操作机构的力臂优化，都经过了实际作业场景的验证，能够保证操作时的省力与可靠。
