制动盘不同液体影响模拟测试台架

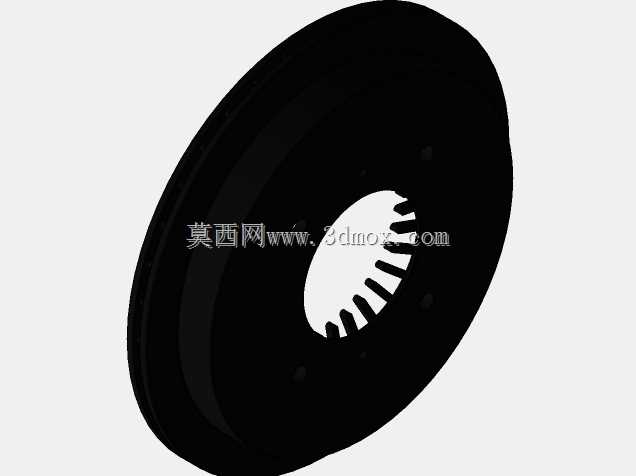

　　这套台架主要面向制动摩擦副在不同液体介质工况下的性能验证场景，常见于汽车零部件实验室、制动系统研发车间以及摩擦材料测试工位。实际使用中，技术人员会在制动盘与摩擦片接触区域引入水、油液、盐雾冷凝液或其他指定介质，模拟车辆涉水、路面油污、潮湿环境下制动效能衰减的过程，通过台架上的装夹结构固定被测制动盘，配合轴向加载组件模拟制动卡钳的压紧动作，从而观察不同液体对制动盘摩擦系数、制动响应速度以及磨损状态的影响。

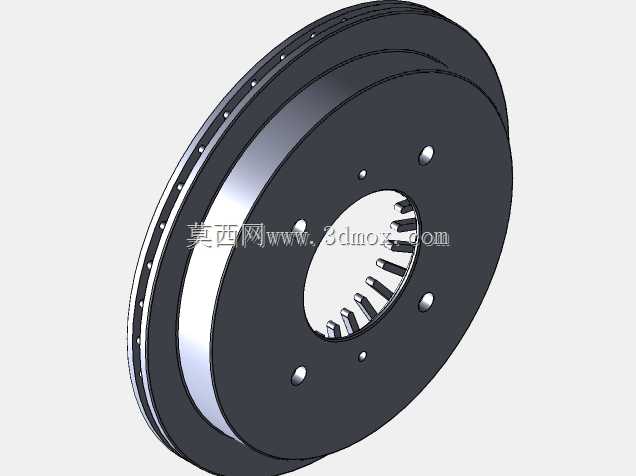

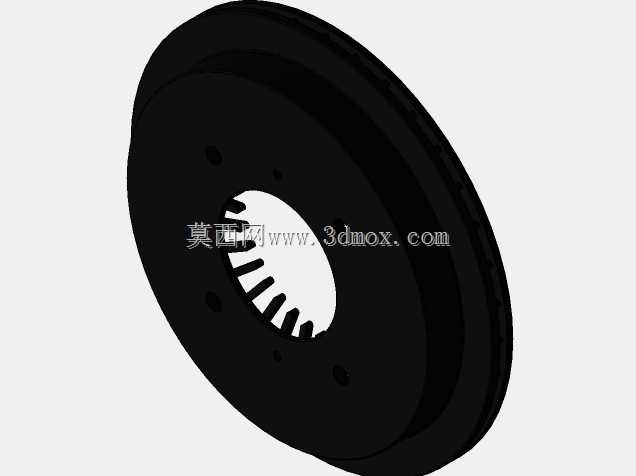

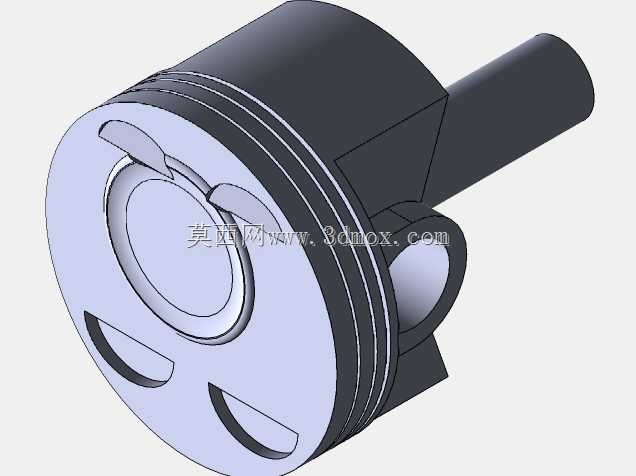

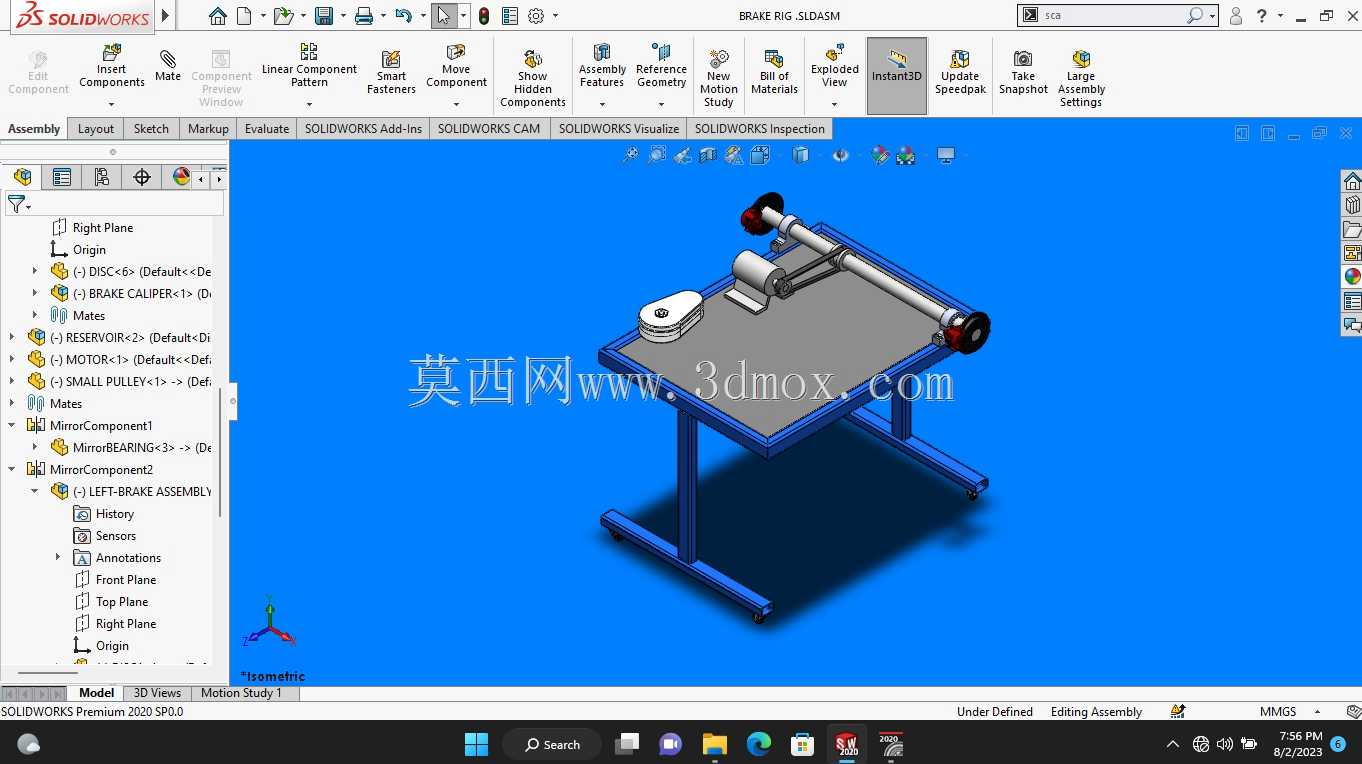

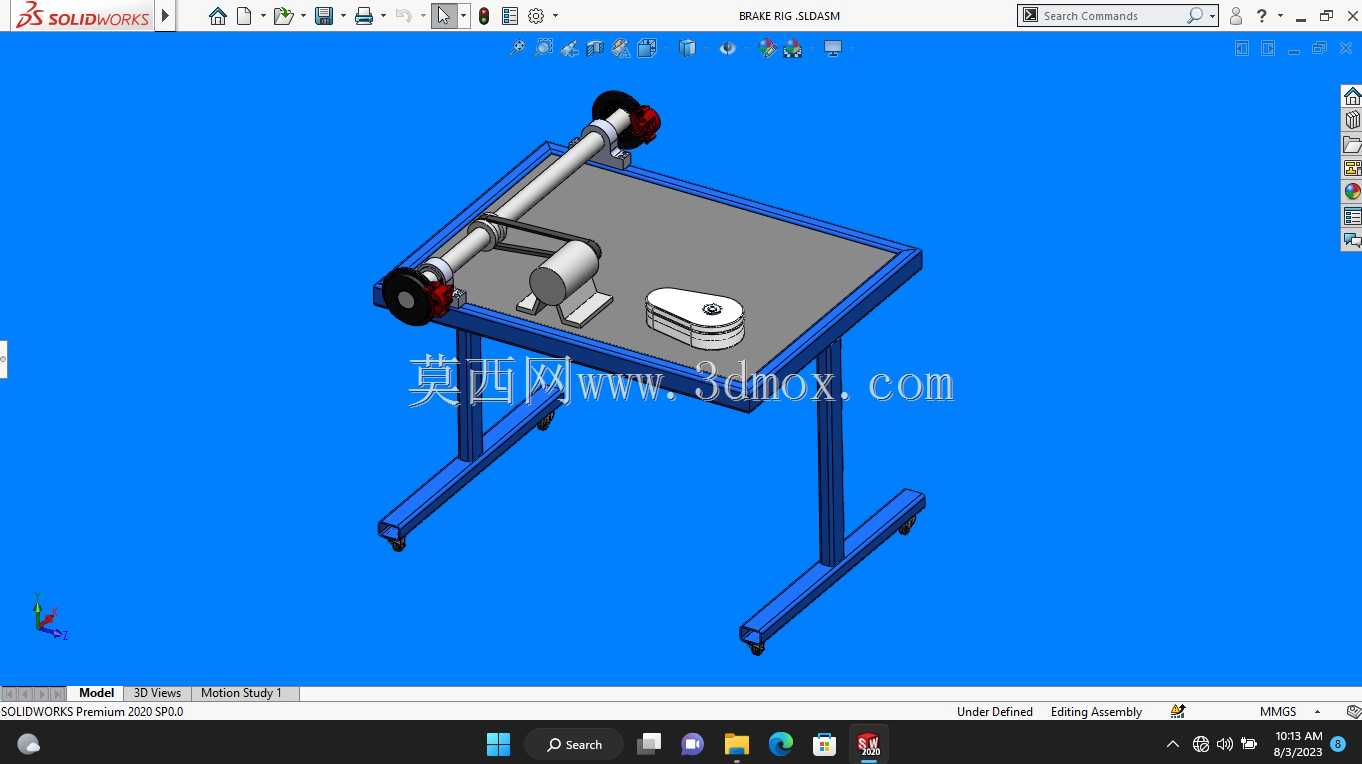

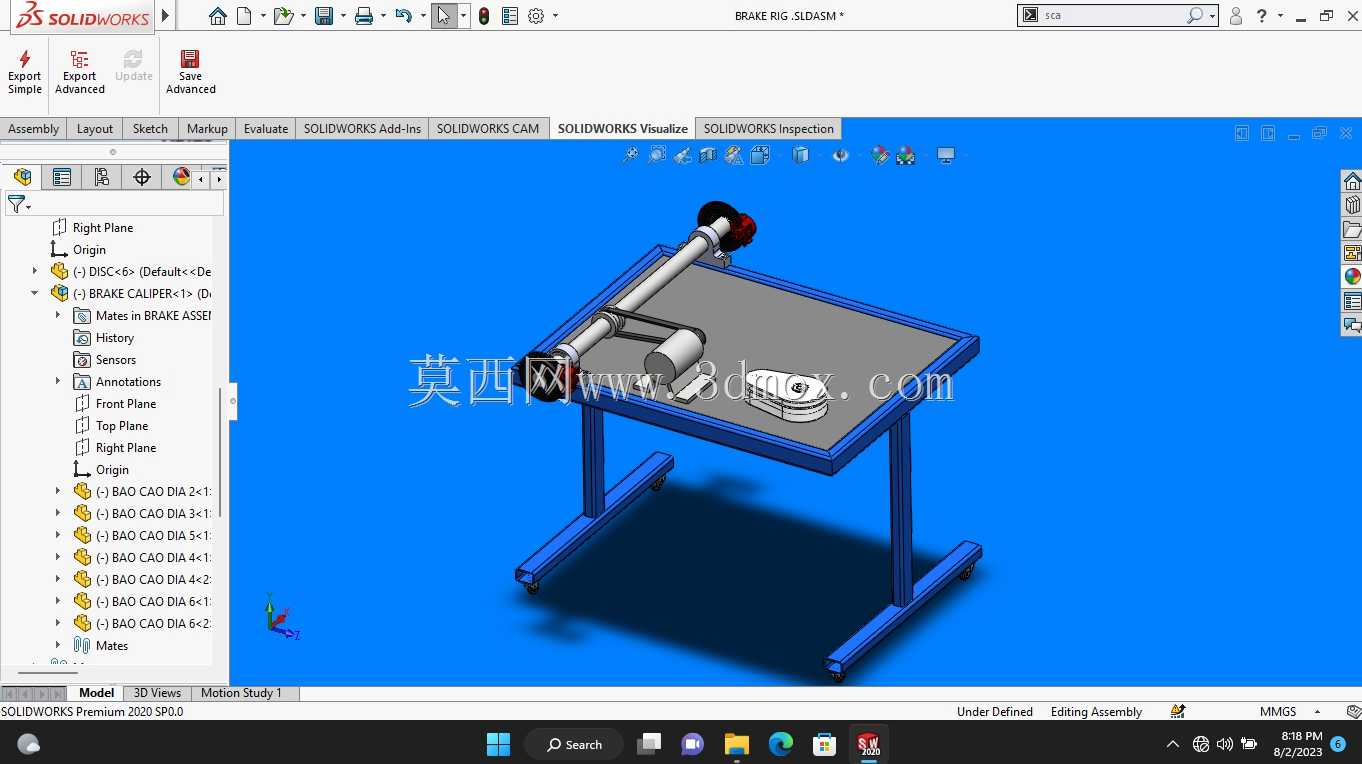

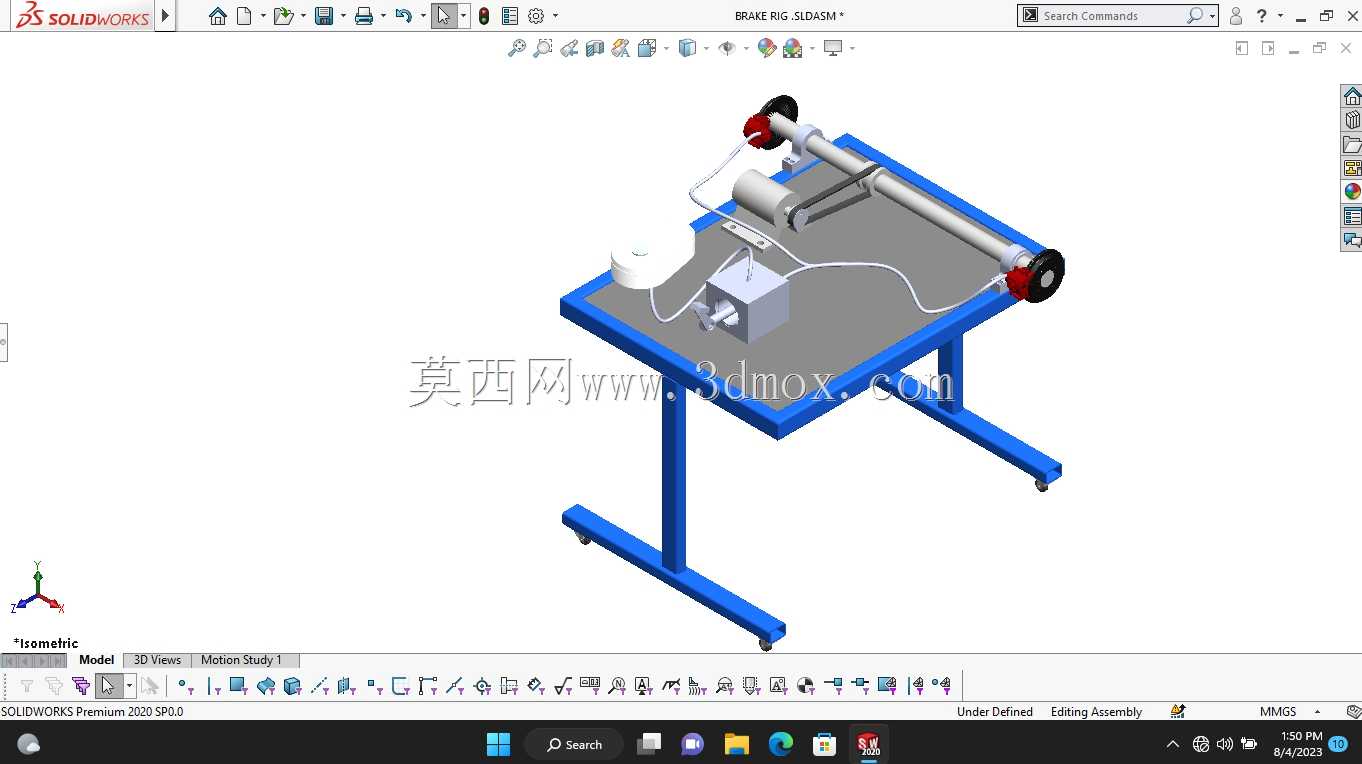

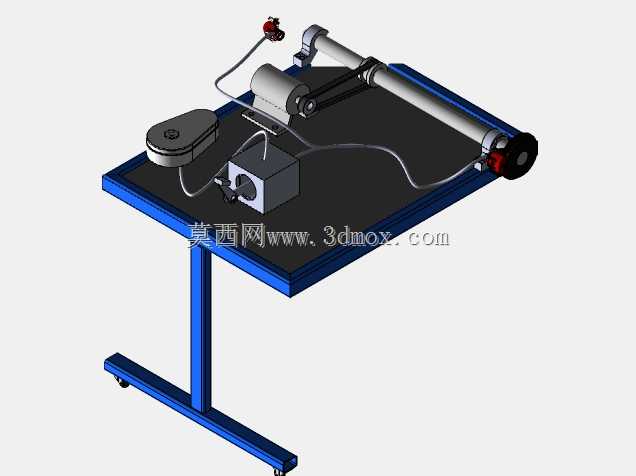

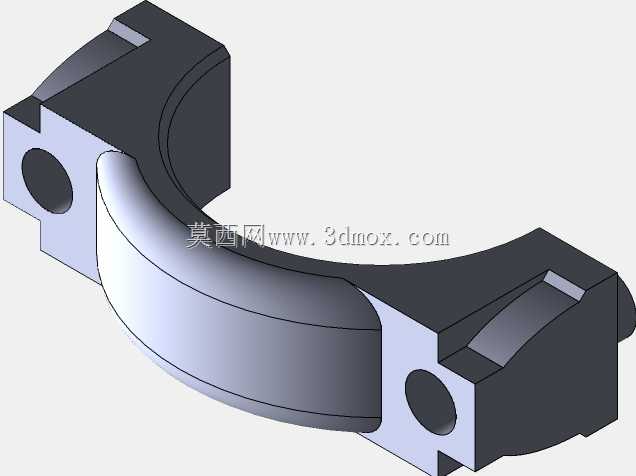

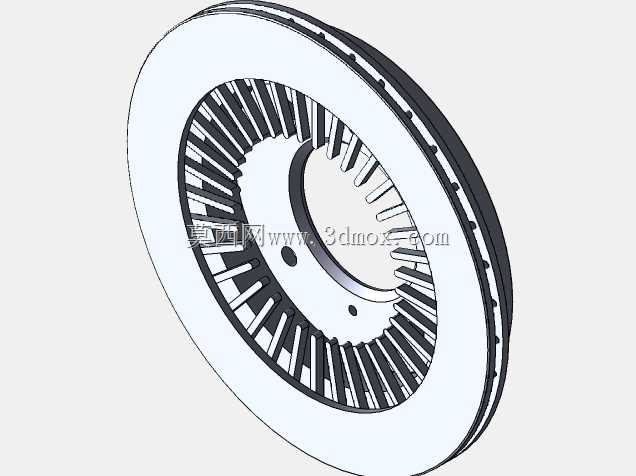

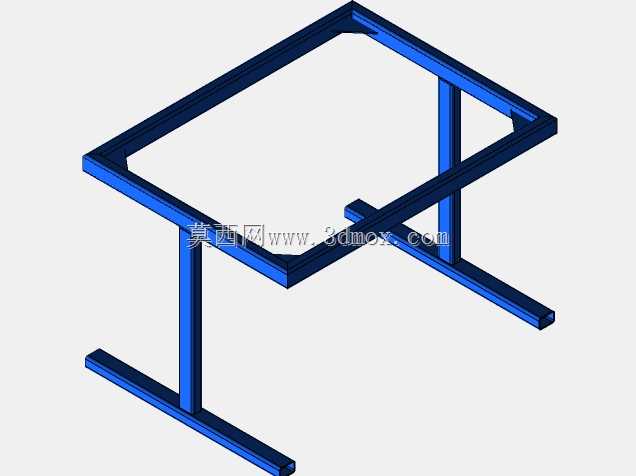

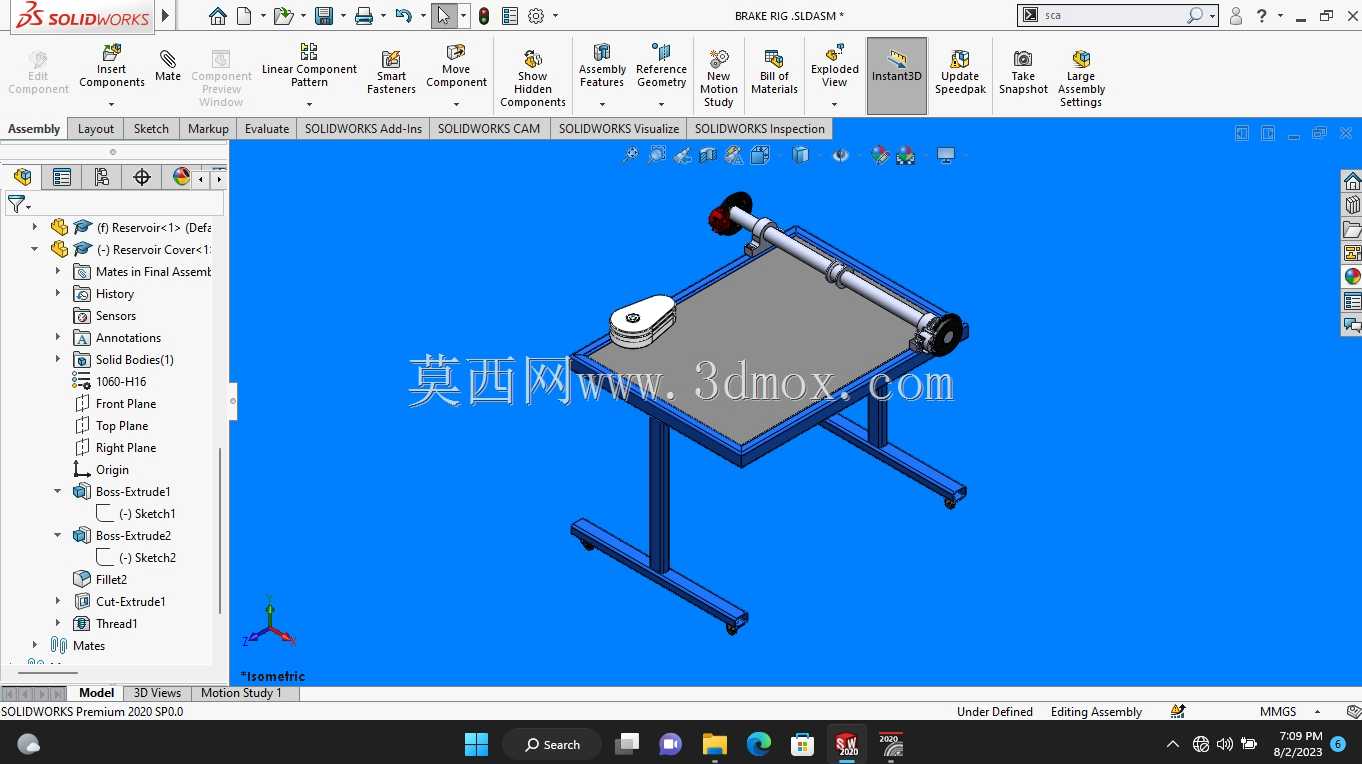

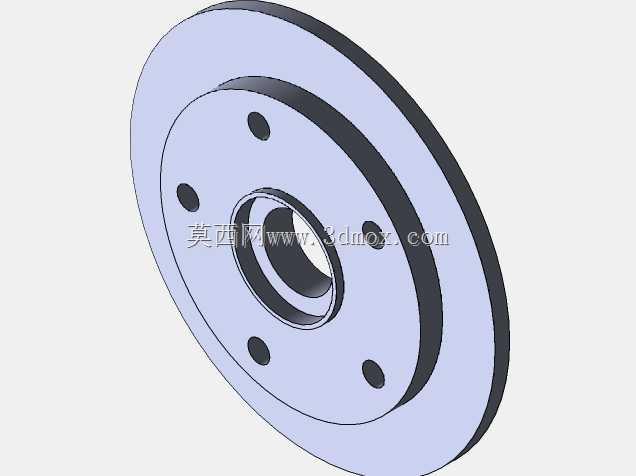

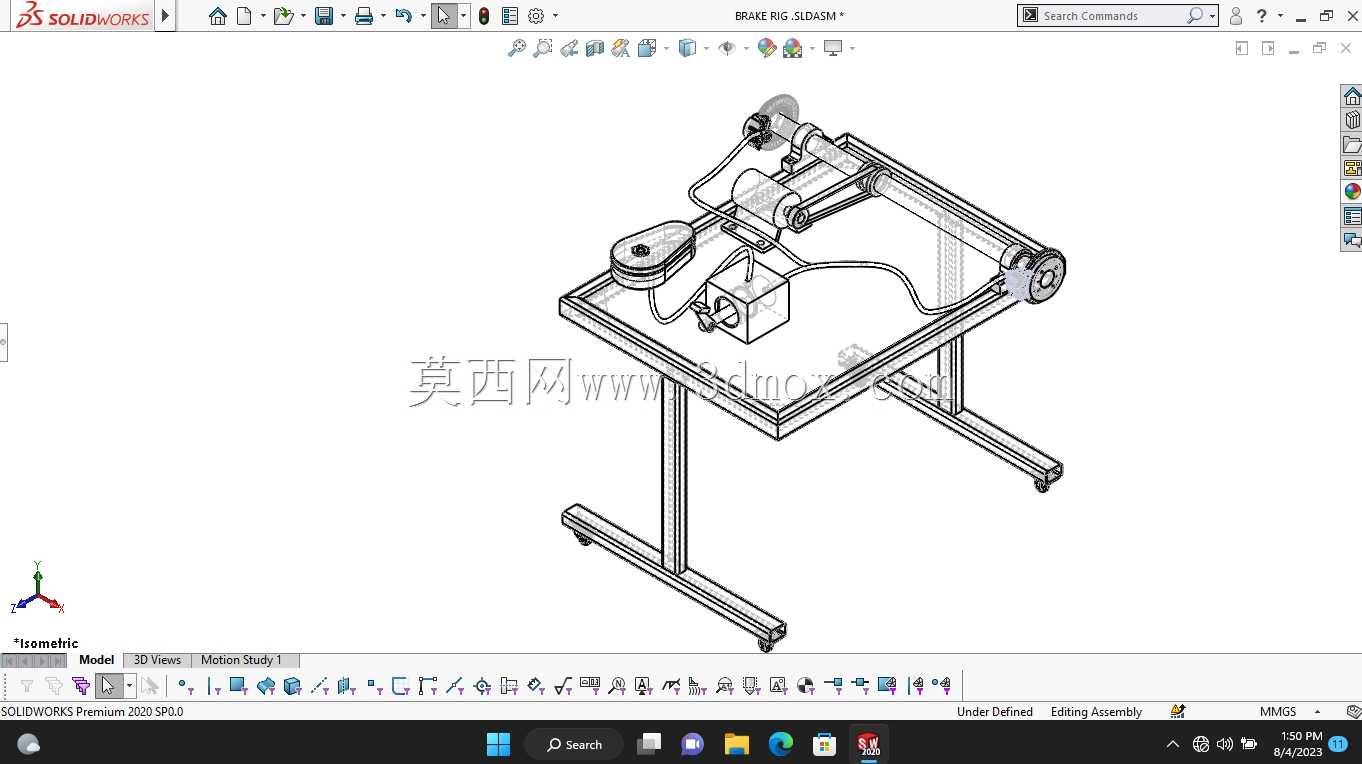

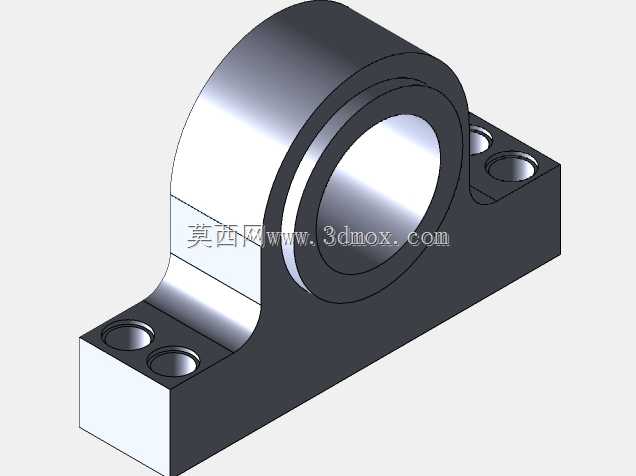

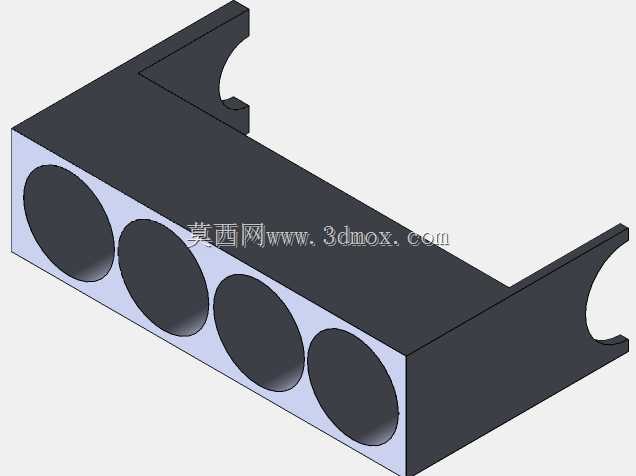

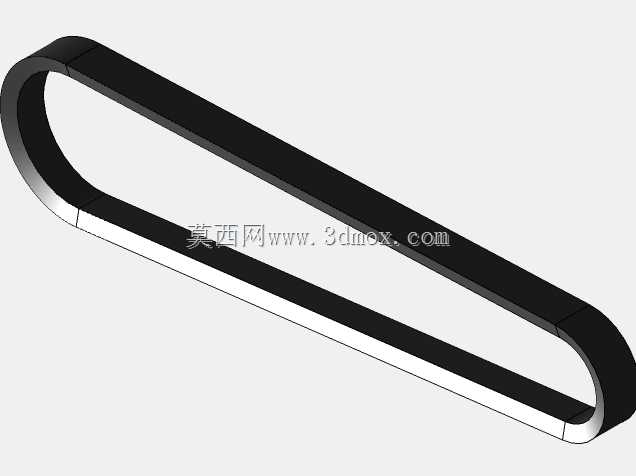

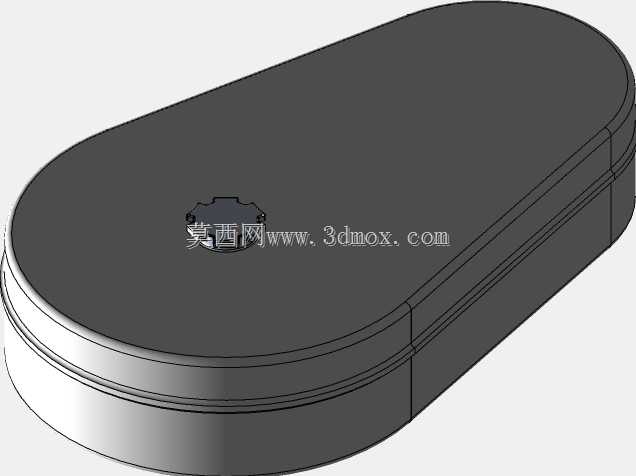

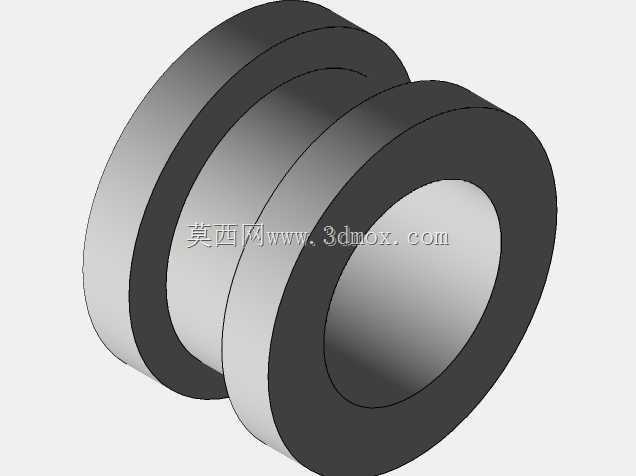

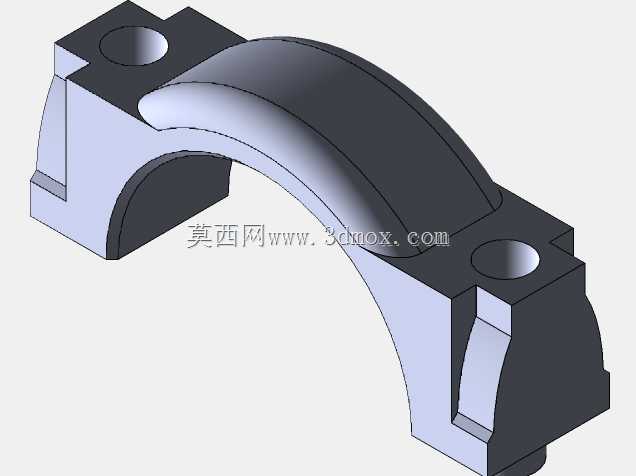

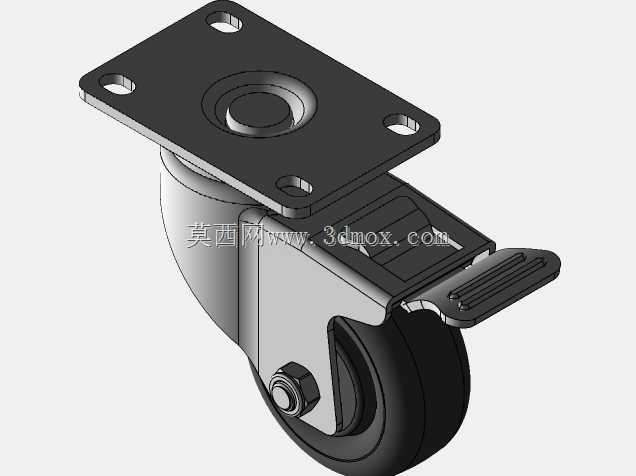

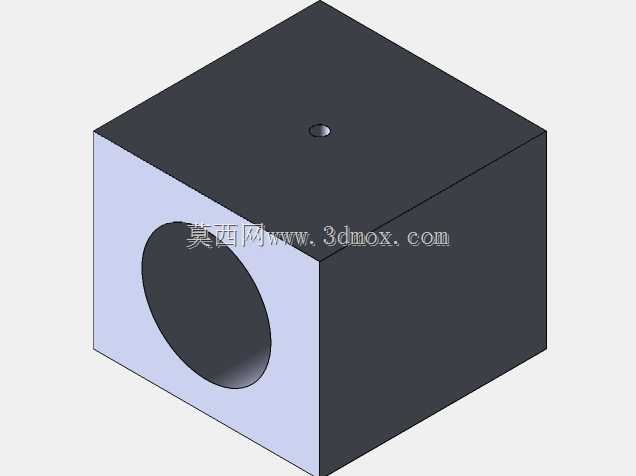

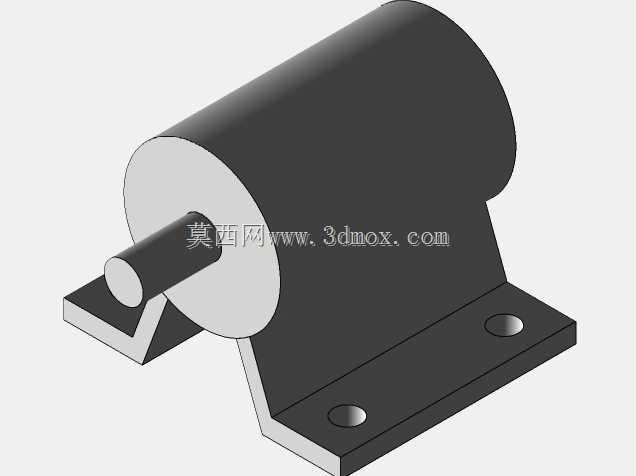

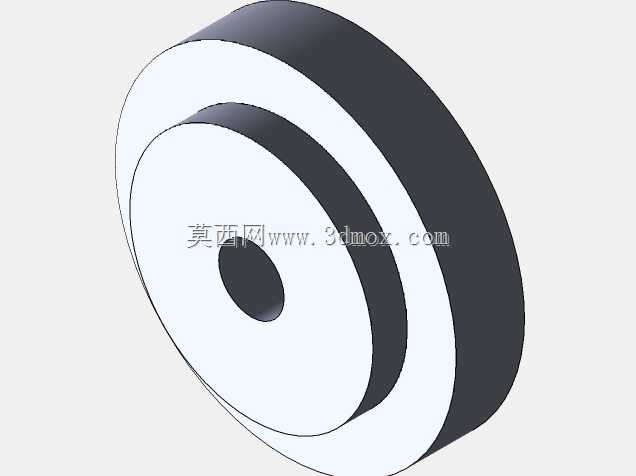

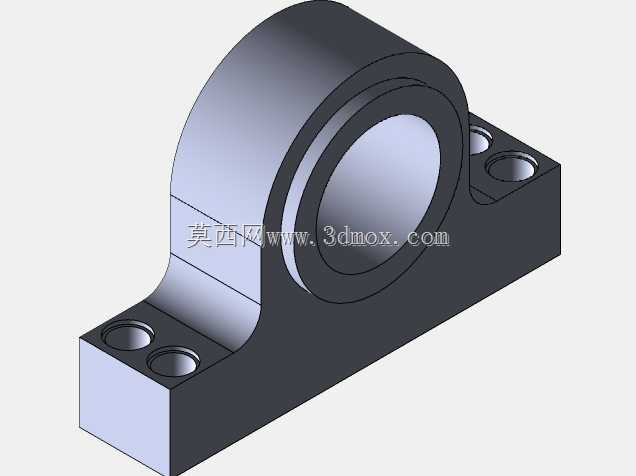

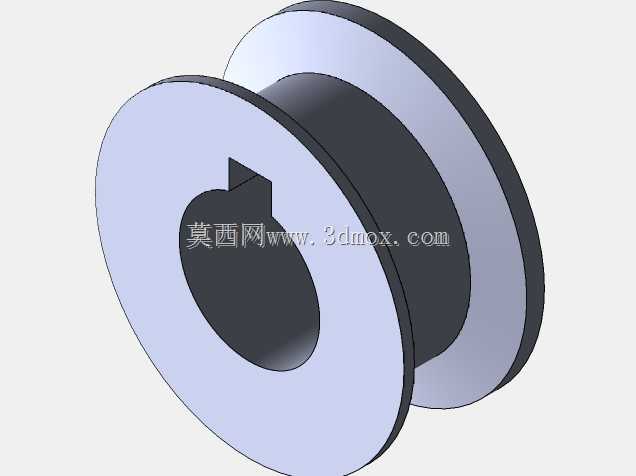

　　从结构布局来看，台架采用立式支架加水平台面的组合形式，底部为两根平行布置的落地支撑腿，支腿底端预留安装孔位，可直接通过膨胀螺栓固定在实验室混凝土地面或者铸铁实验平台上，避免测试过程中加载产生晃动。台面采用矩形框架承托结构，四周留出足够操作空间，方便操作人员放置液体容器、布置传感器走线以及更换不同规格的被测制动盘。长轴组件沿台面长度方向贯穿布置，轴端设置连接法兰与锁紧结构，用于装夹制动盘并保证回转同轴度，轴系两端的支撑座经过加高设计，让制动盘测试区域处于操作人员站立操作的舒适高度，无需弯腰即可完成介质喷洒、摩擦块更换和表面清理工作。

　　设计思路上优先考虑了测试工况的可扩展性，支架主体采用型钢焊接后做时效处理，减少长期加载带来的结构变形；台面框架预留了多组安装槽位，后续可以根据测试需求加装扭矩传感器、温度采集模块、喷淋管路以及制动卡钳安装支座，不需要对主体支架做二次切割改造。轴系部分的支撑位置做了间距可调设计，能够适配不同直径、不同厚度的制动盘装夹需求，覆盖乘用车常规盘式制动器的大部分测试样本尺寸。

　　安装边界方面，台架整体占地长度适配常规实验室2米级通道宽度，宽度方向不超过1米，底部支撑腿的跨距经过优化，在轴向加载时不会出现倾覆风险；台面上方的轴系最高点距离地面约1.2米，周边预留至少0.5米的维护空间，即可满足拆装、接线和介质加注的操作要求。台架侧面预留的管线固定位可以规整布置液压油管、信号线缆，避免测试过程中管线与回转部件发生干涉，整体结构完全服务于制动介质影响测试的重复性与操作便利性。
