足球竞技机器人紧凑轮式底盘结构

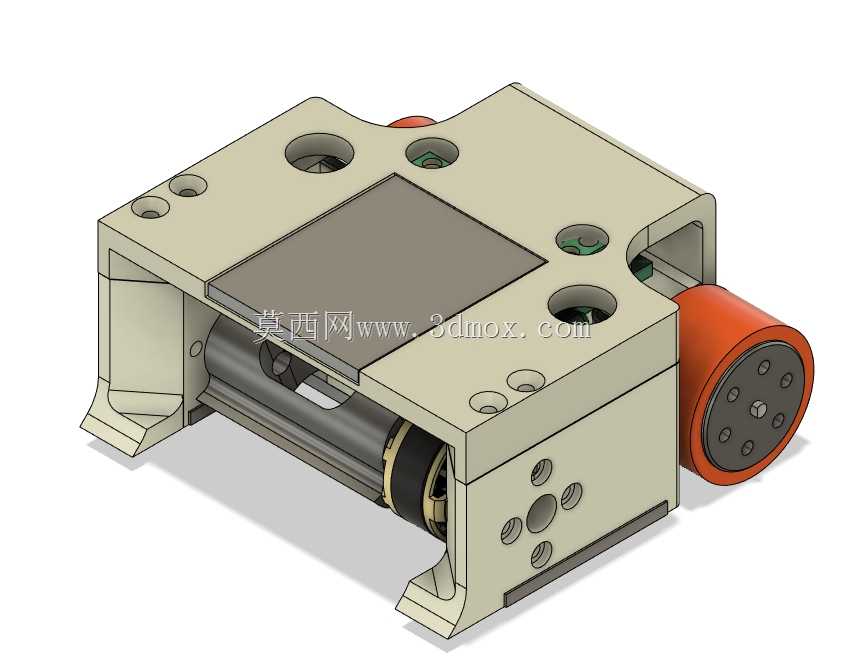

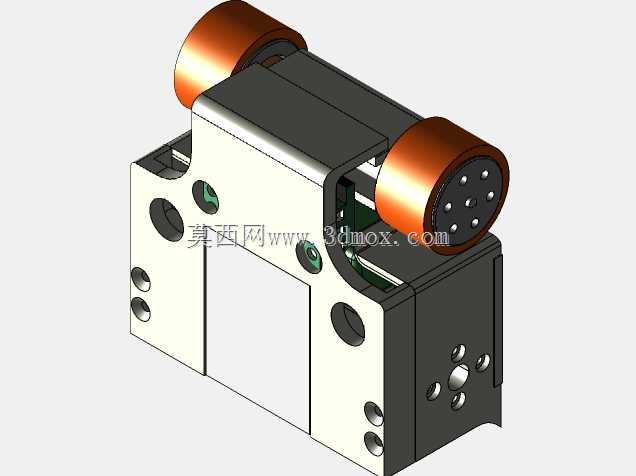

　　这套轮式足球竞技机器人底盘面向小型机器人对抗赛事开发，整体采用低矮方正的箱式承载框架，将驱动轮、动力元件、顶部配重安装面与侧向走线空间集中在有限轮廓内，适配500克级竞赛机器人的重量控制要求。底盘主体以折弯与平板组合的金属承载件构成，上盖板预留多组沉孔与通孔，既用于框架自身合装，也可承接上层控制板、传感器支架或配重块；板面中央设置平整安装区，能够直接固定主控硬件，避免额外增设转接支架而抬高整机重心。前端两侧伸出带折边的支撑脚，在机器人急停、碰撞或被对方设备顶推时形成辅助接触边界，防止壳体直接贴地卡滞，也能在对抗中承担部分侧向载荷。动力布置采用侧置驱动单元形式，橙色轮体通过轮毂端面的多颗紧固螺钉与输出轴连接，

　　轮缘厚度与突出位置经过边界校核，保证整机在规定最大外形尺寸内运行，不会因轮体外伸超出赛事限制。底盘内部横向布置传动轴与轴承支撑段，轴系穿过两侧立板，配合衬套与限位件控制径向窜动；动力元件贴装在框架侧腔，线缆可沿立板预留的多孔位走线、绑扎，多孔阵列同时兼顾减重、散热和安装调节需求。结构设计时优先考虑赛场快速维护：上盖拆卸后即可触及轴系、轮组和电气件，轮毂螺钉外露，更换磨损轮皮或调整轮距不需要拆解整个框架。底部轮廓留出离地间隙，越过赛场接缝、轻微起伏地面时不易剐蹭；两侧开口为轮轴转动和装配工具留出操作空间，也能减轻壳体自重。框架上的大小孔位按功能区分，大孔用于轴系穿过或减重，小孔用于螺钉锁紧、传感器安装和线束固定，部分孔位做沉台处理，

　　保证紧固件安装后不凸出上平面。从运动性能看，低重心布局有利于急转、急停和带球推进时保持姿态稳定，刚性框架在频繁碰撞下不易变形，轮轴同轴度由两侧立板加工孔保证，可降低运行噪音和轮胎偏磨。该结构可作为足球机器人教学、竞赛样机开发的机械基础平台，设计者可在其上扩展击球机构、控球辊、摄像头支架或通信模块，同时依据赛场规则调整轮距、配重位置和外护件形状。
