CA6140车床转向节铰接传动结构

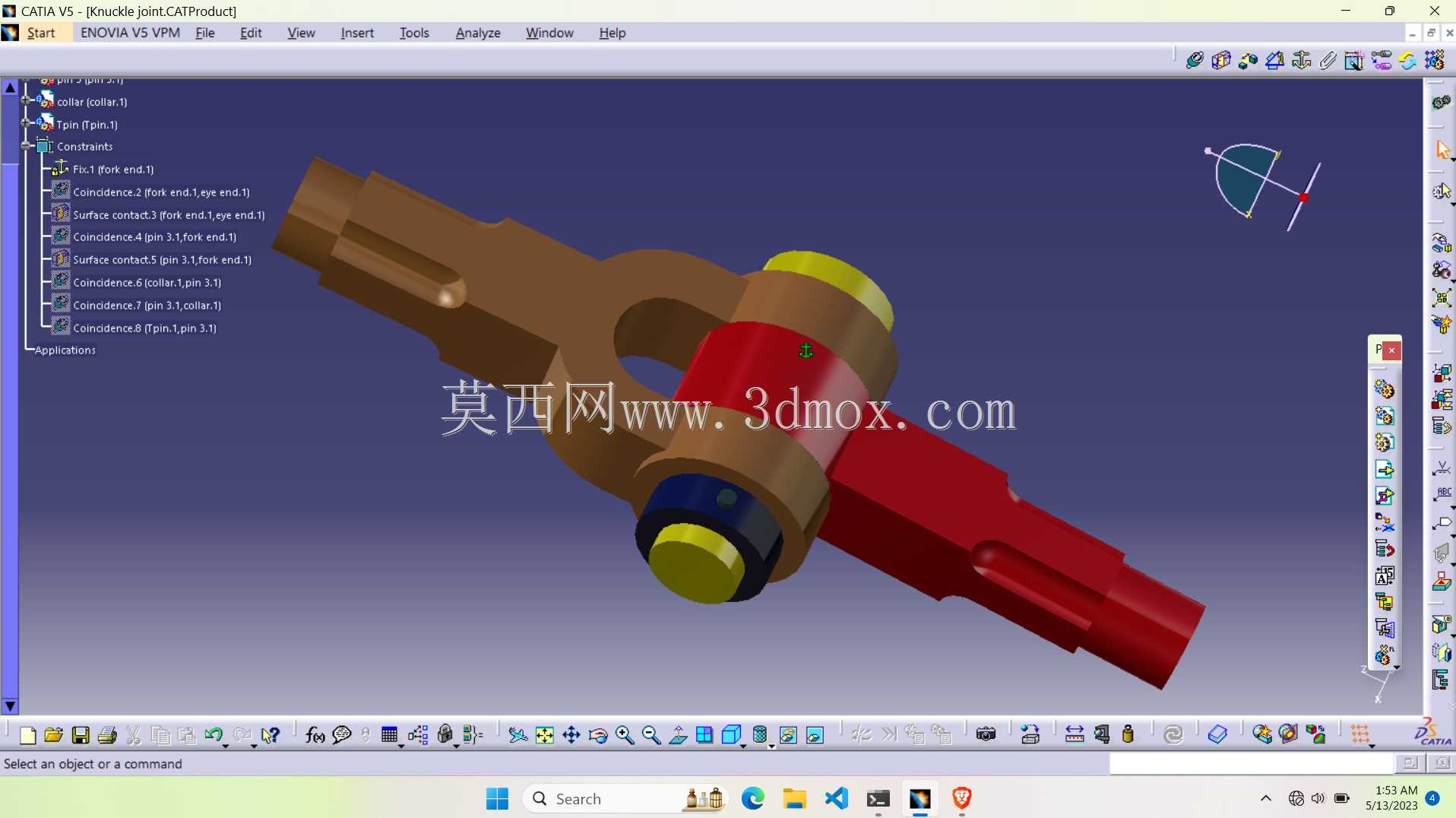

　　这套铰接关节结构面向普通卧式车床的操作联动与载荷传递场景，核心作用是在两根呈交叉布置的传动杆件之间完成扭矩、推拉载荷的换向传递，同时补偿杆件装配过程中产生的小角度同轴度偏差，避免刚性直连在设备长期振动工况下出现应力集中、杆端掰弯甚至焊缝开裂的问题。

　　从实际装机边界来看，两侧伸出的方形传动杆段直接对接车床进给操纵机构的联动拉杆，杆身预留的扁位与卡槽用于匹配锁紧销、平键以及轴向限位卡环，装配时不需要额外焊接固定，拆解维护时仅需拆下两端销轴限位件即可完成整套关节的更换，车间日常检修效率远高于一体式焊接拐臂。中间环形铰接座的内孔与贯穿销轴采用小间隙过渡配合，销轴两端设置轴肩与端盖限位，工作过程中销轴不会出现轴向窜动，铰接座两侧预留的耐磨衬套安装位，可在长期磨损后单独更换衬套，无需报废整个关节主体。

　　结构设计阶段优先规避了两类常见失效风险：一是铰接位置的应力集中问题，环形座与两侧杆体的衔接处全部采用大圆角过渡，没有尖锐转角，在车床频繁启停、进给换向带来的交变载荷下，圆角位置不会萌生疲劳裂纹；二是多杆件联动的运动干涉问题，三维建模过程中已完整模拟关节全摆角范围内的运动轨迹，环形座外缘、销轴端盖与两侧杆身之间全程保留足够安全间隙，即便杆件满行程摆动，也不会和周边的床身盖板、润滑管路发生磕碰。

　　外形尺寸方面，整套关节沿两侧杆体轴线方向的总长度适配CA6140车床进给箱外侧的操纵机构安装空间，铰接座的外径控制在周边管件排布的间隙范围内，销轴的配合直径按照操纵机构最大传递扭矩核算，既不会因轴径过大造成结构臃肿、挤占检修空间，也不会因轴径偏细在重载换向时出现剪切变形。杆端的截面尺寸和原车操纵拉杆的内孔尺寸完全匹配，现场改造替换时不需要对原有拉杆进行二次车削加工，直接插入后穿入锁紧销即可完成装配。

　　这类铰接关节除了车床进给操纵系统之外，也可通用到其他需要交叉轴传动、小角度摆动补偿的通用机械连杆机构中，建模时各配合面、倒角、圆角、卡槽特征均完整还原，结构工程师可直接在此基础上调整杆长、铰接孔径，快速衍生出适配不同设备载荷等级的变体结构。
