模块化面板支撑框架结构设计

　　这套框架的核心思路是把一个原本需要逐件定制的支撑骨架，抽象成可重复拼装的杆件体系。现场拿到的不是焊死的整体，而是若干根纵向主梁、横向连接杆和带底板的立式支柱，通过节点关系组合成一个稳定的平面承载网格。这样做的直接好处是，同一套杆件可以按跨度、高度和承载面宽度重新排布，建筑外立面的龙骨、展台的背景支撑、设备外壳的内部骨架，都能在这个基础上派生，而不必每次从零建模。

　　从受力角度看，框架主要承受面板自重、风载或侧向推力。纵向通长杆件承担主要的弯曲载荷，横向杆件把各根主梁拉结在一起，抑制单根杆件的独立挠曲和扭转；立式支柱则把上部网格的载荷传递到地面或基础底板。支柱底部带方形脚板，脚板上预留安装孔，实际落地时通过膨胀螺栓或地脚螺栓与混凝土地面、型钢底座连接。这个节点很关键，若只靠杆件接触地面，侧向力作用下框架容易整体滑移或翘曲，脚板提供了明确的锚固边界。

　　建模时先确定的是安装边界，而不是先画零件。上部网格的总宽度决定需要布置几根纵向主梁，主梁间距又取决于后面要铺装的面板刚度：面板越薄、越柔，主梁间距就要收得越密，避免面板中间出现可见凹陷；若面板本身带折边或自带肋，间距可以适当放大。框架总高度由支柱高度控制，支柱之间的横向联系位置则要兼顾抗侧刚度和人员操作空间，不能把连接杆布置在后续门板、检修口或走线槽的位置上。

　　杆件之间的连接在模型里表现为交叉搭接关系。工程落地时，这类节点常见做法有两种：一种是采用角件、螺栓或专用连接件夹紧型材，适合铝型材体系，拆装方便，现场不需要焊接；另一种是钢管或型钢之间采用焊接或连接板螺栓固定，整体性更好，适合承载较大、长期固定的场合。三维结构里把杆件中心线和交点关系表达清楚，正是为了后续无论选哪种连接工艺，都能快速在节点处补充角件、焊缝或连接板，而不用推翻骨架重来。

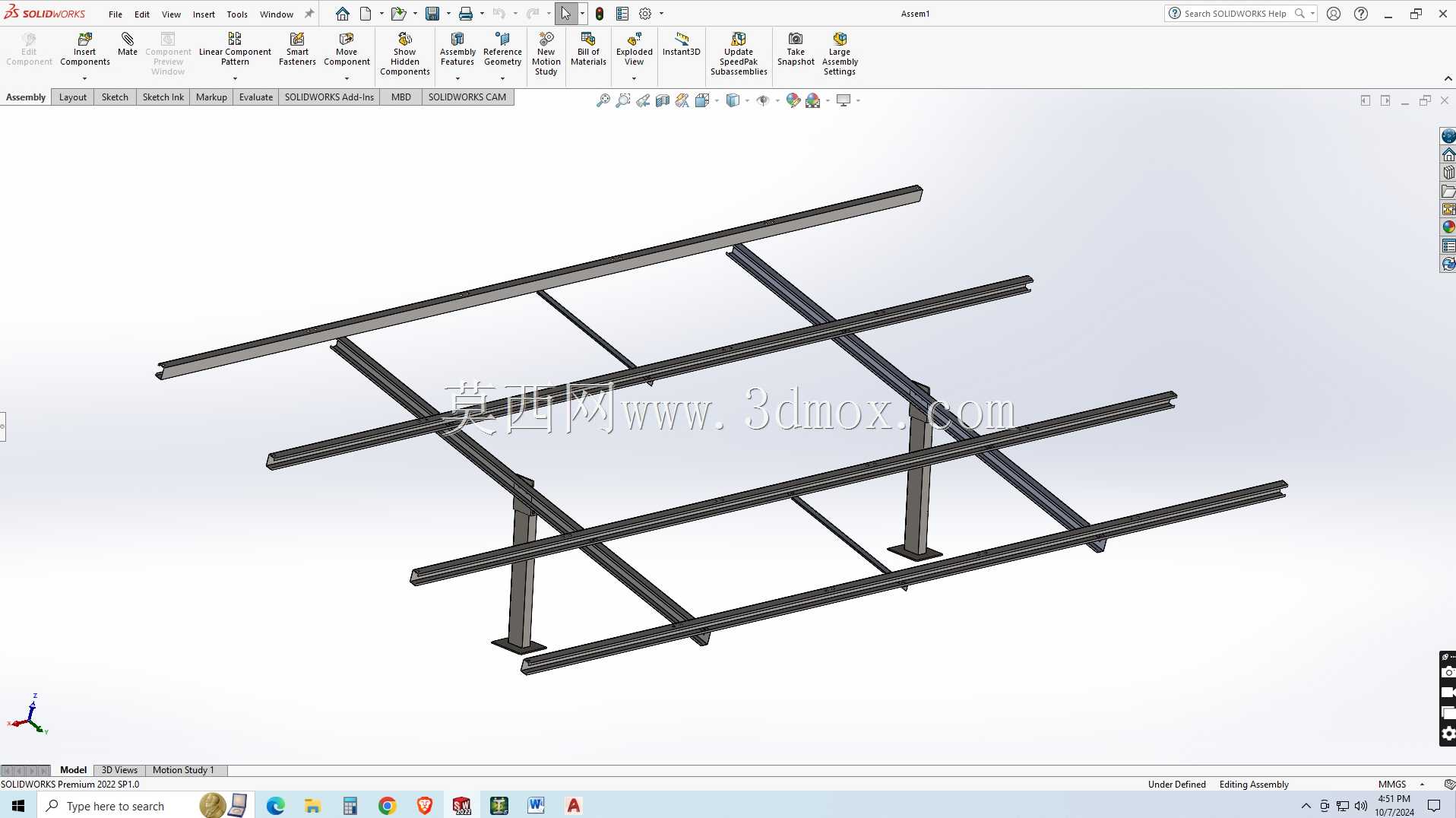

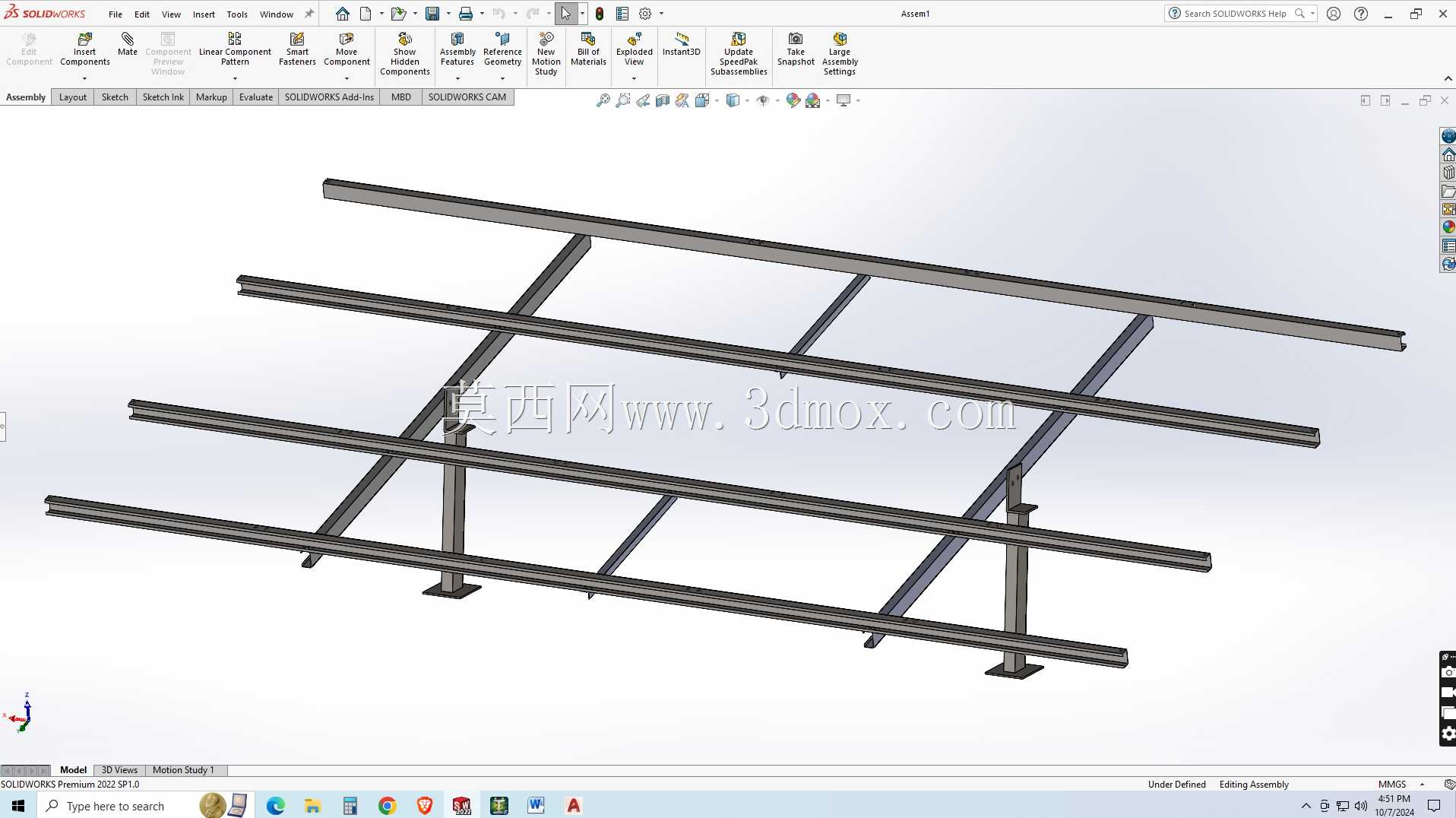

　　外形尺寸方面，模型呈现的是一个长条形、低矮的双层网格布局：上下两排纵向杆件平行延伸，中间由横向杆件分隔成若干跨，立式支柱间隔布置在网格下方。纵向杆件伸出支柱之外的部分属于悬臂段，设计时不能让悬臂过长，否则端部挠度会被放大，面板铺装后容易出现端头下坠。若实际展台或立面需要更大挑出，应把最外侧支柱向边缘移动，或在悬臂端增加斜撑，把弯矩转化为杆件轴力。

　　安装顺序上，这类框架适合先在地面把纵向主梁和横向连接杆拼成水平网格，再整体翻转或分段竖立，最后装入支柱并固定脚板。相比一根根立柱立起来再高空对接，地面拼装更容易保证孔位对齐和对角线尺寸。对于可拆卸、反复转运的展台用途，节点应优先采用螺栓连接，杆件端部做统一接口，损坏的单根杆件可以单独更换；对于建筑外立面或长期固定的外壳骨架，则可以在关键节点增加焊接或防松措施，提高整体刚度。

　　模型中杆件截面统一、节点规则，这种刻意的规则化不是为了视觉整齐，而是为了减少物料种类。采购时可以按定尺型材集中下料，加工时只需要控制长度和孔位，备件库存也随之简化。后期维护中，若某一跨需要预留门洞、管线穿越或设备嵌入，只需抽掉对应区域的横向杆件并在洞口周边补强，主体骨架的其余部分不受影响。这正是模块化框架相对于焊接定制结构的价值：它不是某一个固定尺寸的成品，而是一套可以根据场地边界、面板规格和载荷条件持续调整的支撑系统。
