四层工业储能电池组承载货架结构

　　这套四层立式承载架的建模工作，最初是围绕机房后备供电场景展开的。在不间断供电系统的实际部署里，铅酸储能电池单组重量极大，普通办公置物架根本无法满足承重要求，一旦框架变形或者层板垮塌，不仅会造成电池壳体破损漏液，还可能拉扯供电线缆引发供电中断，因此专门针对电池存储的承载架，是配电储能场景里必不可少的配套结构。

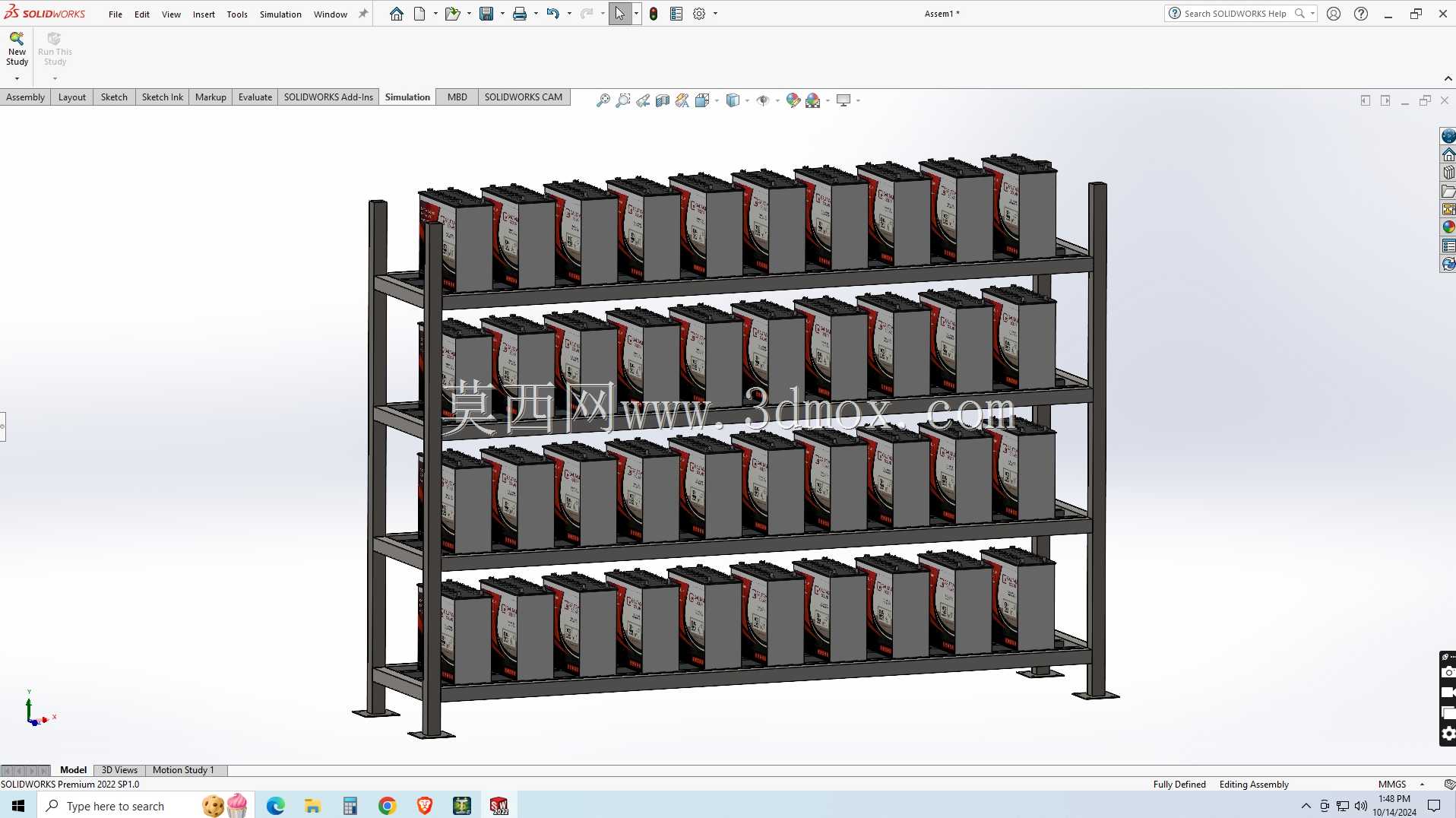

　　从现场安装的边界条件倒推设计逻辑，首先要确定整体的占地轮廓：架体采用矩形平面布局，四根主立柱分布在四角，底部预留带安装孔的固定脚，可直接通过膨胀螺栓与机房水泥地面锁附，避免整架在电池逐层摆放过程中出现侧倾。架体总高度适配机房常规净高，四层置物平面的层间距并非均等划分，建模时特意参考了主流阀控式铅酸电池的外形高度，预留出接线端子的操作空间，运维人员在摆放电池后，无需俯身贴地就能完成每层电池之间的连接铜排装配，也给后期红外测温、端子紧固的巡检动作留出了手部操作余量。

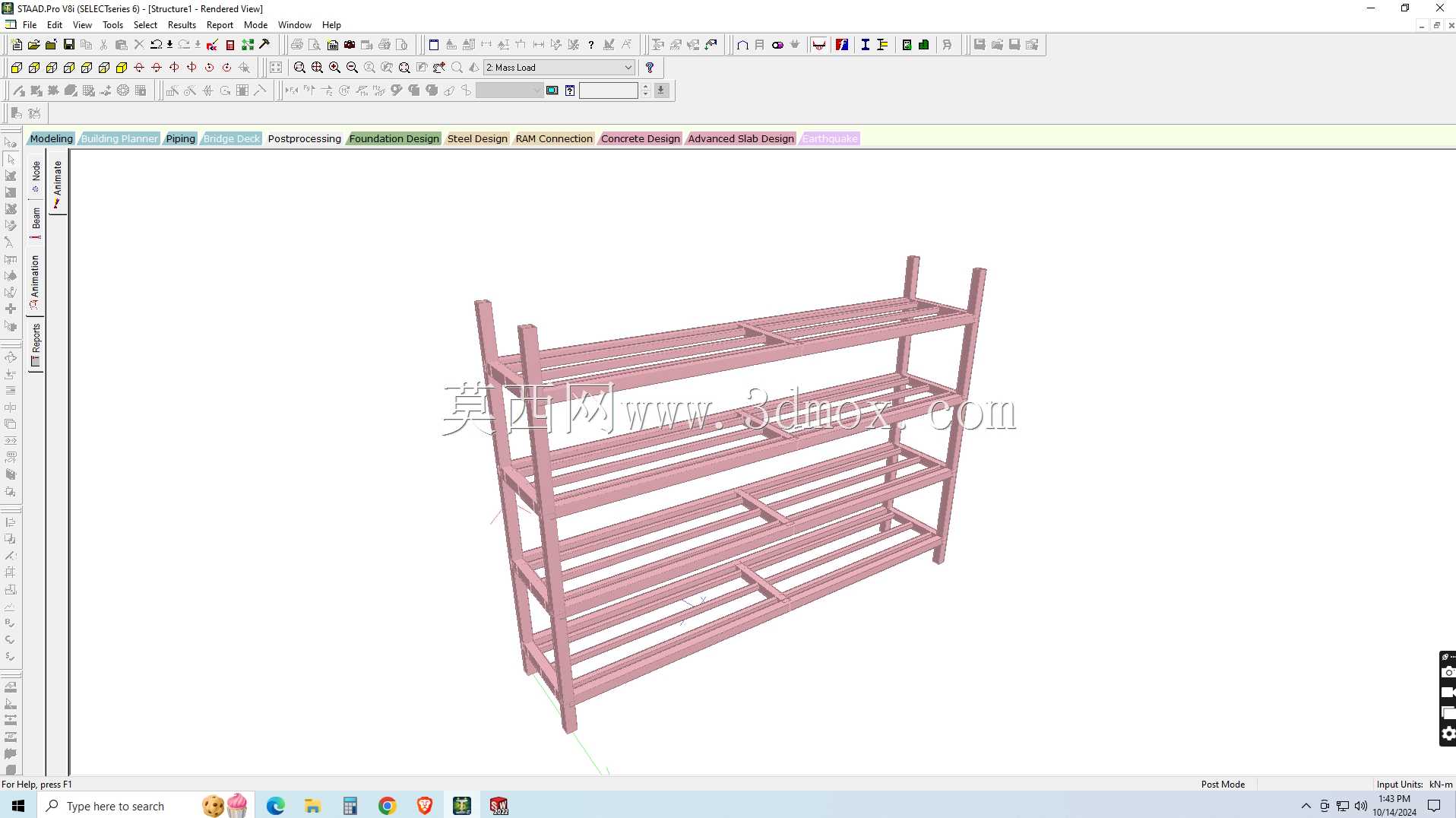

　　框架的受力路径在建模阶段就做了明确区分：四根竖向立柱承担全部竖向载荷，立柱选用薄壁矩形管截面，相比同重量的圆管，矩形管的两个方向抗弯截面模量更适配货架的双向受力特性，无论是沿架体长度方向还是宽度方向出现偏载，立柱都能提供足够的抗弯曲刚度。每层的承载层没有采用整块实心钢板，而是用多根平行排布的横向承载梁搭配纵向支撑条组成格栅式层板，这种设计首先削减了架体自身的无用重量，其次电池底部与格栅梁之间形成的空隙，可以让电池工作时产生的微量热量自然流通散出，避免电池底部长期贴合密闭板面出现积热，同时格栅结构也不会积存机房清洁时的积水，防止电池底部长期受潮锈蚀。

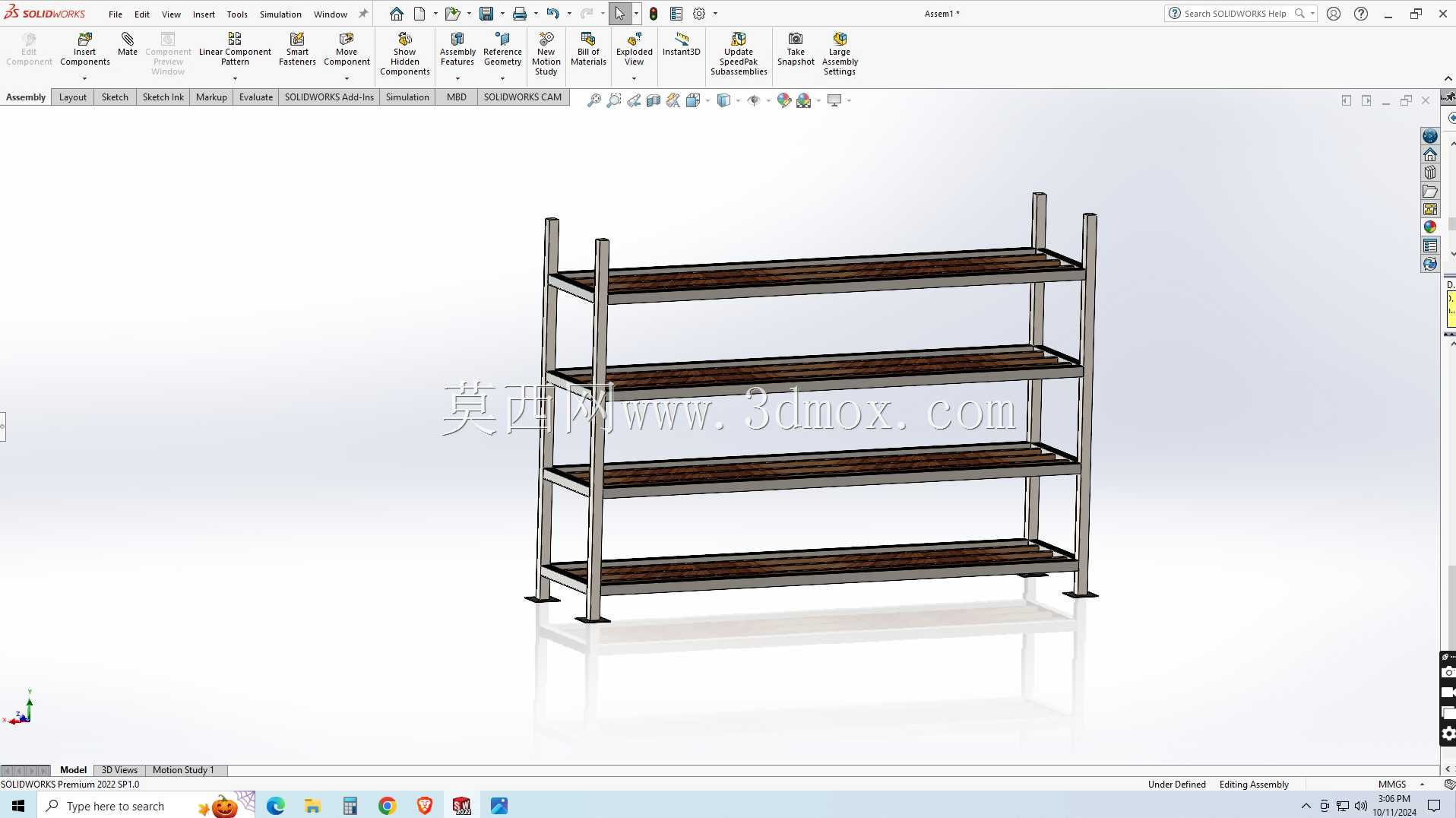

　　层架与立柱的连接节点，在三维建模里做了贴合实际装配的处理：横向承载梁的端部通过焊接或者紧固件与立柱侧壁固定，每一层的四个角点都形成双向约束，不会出现梁端单侧晃动的问题。顶部的四根立柱高出最上层置物面一段距离，这段延伸结构并非多余设计：一方面它可以作为整架的临边防护，避免最上层摆放的电池在意外碰触时从架体侧边滑落；另一方面在多组架体并排部署时，这段立柱段可以用来跨接固定横梁，把相邻的几组电池架连为整体，进一步提升长排架体的整体抗侧移能力，在有抗震设防要求的机房里，这种连片固定的方式可以大幅降低地震工况下架体倾覆的风险。

　　从使用场景拓展来看，这套架体的承载设计并不局限于UPS机房：在分布式光伏的储能舱内，它可以用来排布磷酸铁锂电池簇，层间的通透空间刚好适配电池簇之间的动力线缆、通讯线束的走线需求；在小型电动车的售后维修车间，它也可以作为备用电池的周转存储架，格栅层板的缝隙可以方便叉车或者液压托盘车从底部对位，不过针对人工搬运的场景，架体的宽度尺寸特意控制在单人可侧向扶持的范围，避免架体过深导致后排电池无法顺利取放。

　　建模过程中对安装边界的校核也覆盖了现场常见的冲突问题：底部固定脚的开孔位置避开了机房常见的防静电地板龙骨点位，架体的整体深度小于机房机柜的标准进深，当它和服务器机柜、配电柜并排摆放时，不会突出通道边线，保证运维通道的有效宽度符合消防要求。层板的承载梁排布间距经过匹配，无论电池是沿架体长度方向横放还是沿深度方向竖放，电池底部的至少两根承重棱都能落在横向梁上，不会出现电池底部悬空的情况，避免电池外壳因局部受力不均产生开裂。整套结构没有复杂的异形冲压件，所有构件都采用常规金属型材裁切、焊接即可成型，加工门槛低，现场组装时也不需要特殊工装，两名运维人员就可以完成整架的拼接与固定，非常适配中小规模储能站点快速部署的需求。
