车间物料转运双层格栅手推车结构设计

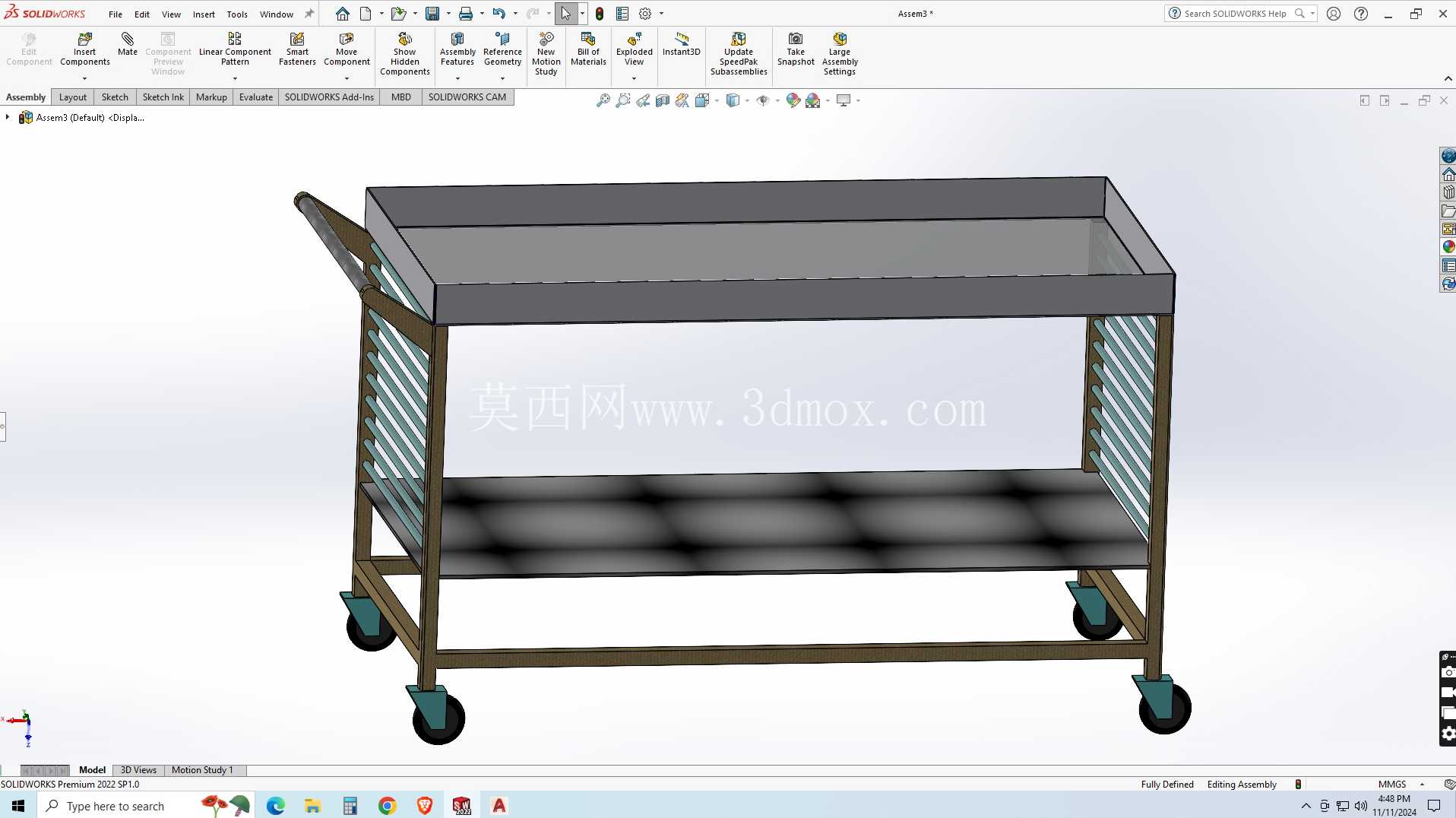

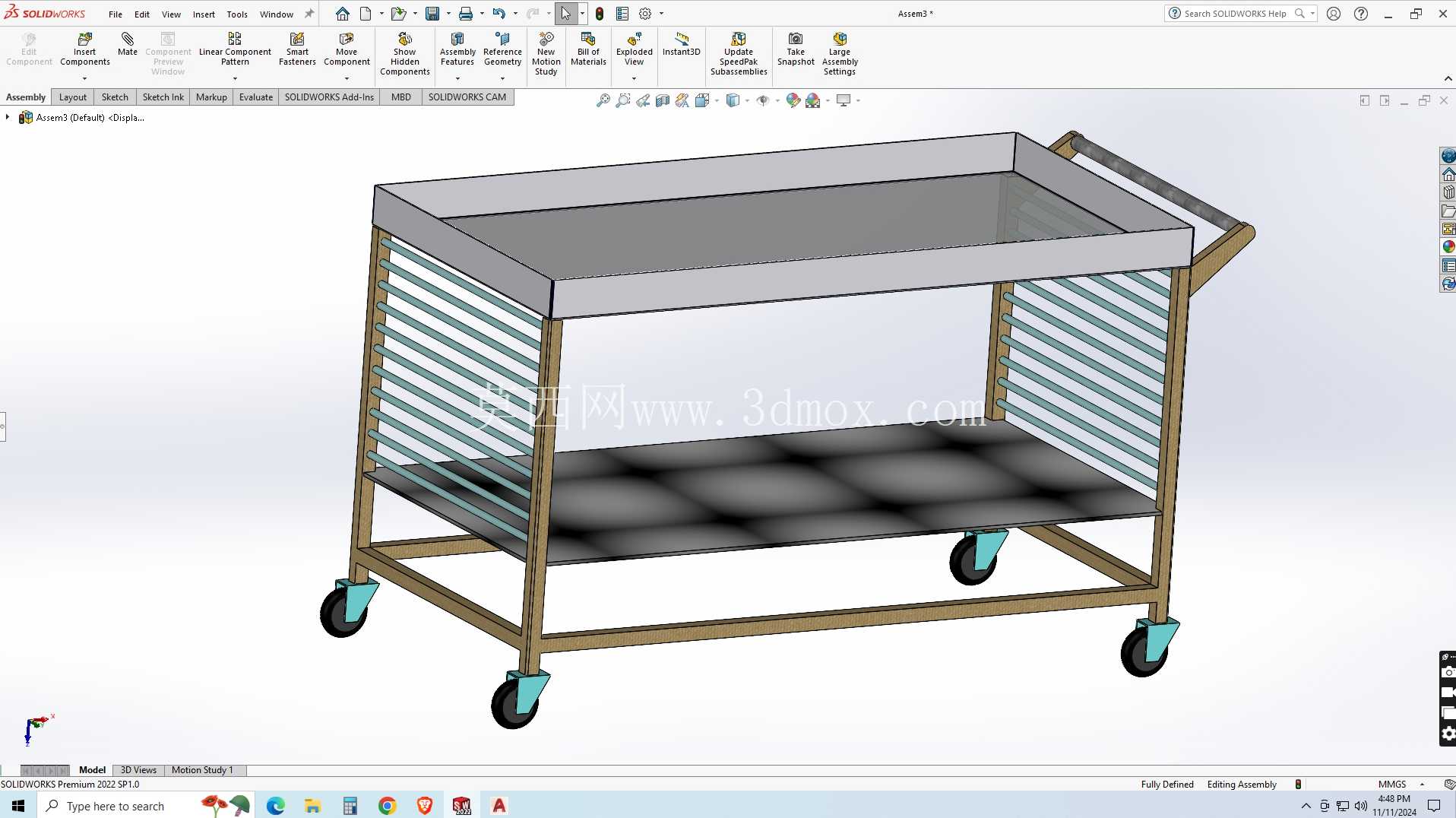

　　在离散制造车间的工序间物料流转、装配工位旁的工件暂存、仓储区域的零散货品分拣场景中，这类带侧部格栅防护的双层手推车是一线作业中使用频率极高的周转载具，区别于普通平板推车，它的结构设计完全围绕生产现场的实际使用痛点展开。从结构布局来看，整车采用矩形钢管作为主承载框架，上下两层置物平台均做了平整化处理，下层平台距离地面预留了足够的脚轮安装空间与过障高度，上层平台与下层之间的净空高度经过反复校核，既可以放置高度较高的周转箱、待加工工件，也不会因为层间距过大导致整车重心偏高，推行过程中出现侧翻风险。侧部的横向格栅结构并非装饰件，它的核心作用是在转运过程中阻挡放置在两层平台上的零散工件、小型工具从侧面滑落，尤其是在经过车间地面的伸缩缝、

　　小坡度坡道时，格栅的挡护作用可以有效避免物料掉落造成的零件磕碰损伤，同时格栅采用等间距排布，在保证防护强度的前提下尽可能降低整车自重，减少推行时的人力负载。尾部的单扶手设计完全贴合人体工程学要求，扶手的安装高度经过测算，适配多数成年作业人员自然站立时的手部握持高度，扶手与主框架的连接位置做了斜向加强筋处理，避免长期重载推拉时焊缝出现疲劳开裂。底部配置的四个万向脚轮中，靠近扶手侧的两个脚轮带刹车锁定结构，当推车停靠在装配工位旁作为临时置物台使用时，踩下刹车即可锁定轮体，避免取放工件时车体出现滑移；脚轮的轮体采用静音耐磨材质，适配车间环氧地坪、水泥地面等多种常见路面，滚动阻力小，推行时不会产生过大的噪音影响车间作业环境。从安装边界来看，

　　整车的宽度控制在常规车间人行通道的宽度要求范围内，可以顺利通过设备之间的检修通道、消防通道，长度方向也适配多数货梯的内部进深，满足跨楼层转运物料的使用需求；框架的所有焊接位置都做了打磨去毛刺处理，避免作业人员推拉过程中被尖锐焊渣划伤，置物平台的边缘做了小高度的翻边处理，进一步提升物料放置的稳定性。在建模过程中，所有管材的壁厚、脚轮的安装孔位、格栅的间距都做了参数化设置，可以根据不同车间的额定载重需求快速调整管材规格，比如针对重载场景可以更换壁厚更大的矩形管，针对轻载电子元件转运场景可以缩小框架截面尺寸进一步降低自重；整个装配体的配合关系完全还原实际装配流程，从底部框架的焊接定位，到脚轮的螺栓固定，再到上层平台、侧格栅、

　　扶手的依次装配，所有配合约束都符合实际工艺顺序，不存在过定义或者干涉问题，甚至可以直接导出工程图用于生产下料。这类手推车的适用场景覆盖了机加工车间的半成品转运、电子装配车间的元器件周转、仓储部门的零散货品分拣，甚至实验室的仪器设备移动都可以通过调整尺寸参数适配使用需求，它没有复杂的传动结构，核心设计逻辑就是在保证结构强度、使用安全性的前提下，尽可能降低制造成本与推行阻力，解决生产现场短距离物料转运的实际痛点，避免人工零散搬运带来的效率低下、工件磕碰、人员砸伤等问题。
