Makao桌面级熔融沉积3D打印整机结构

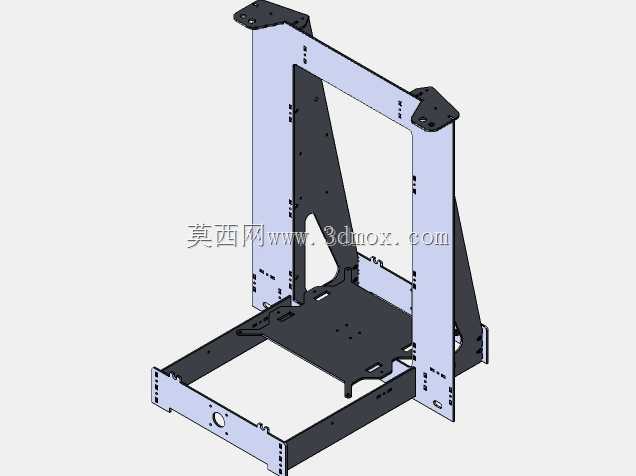

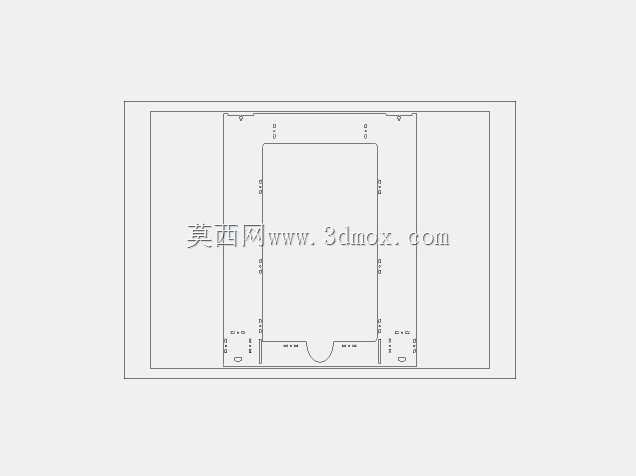

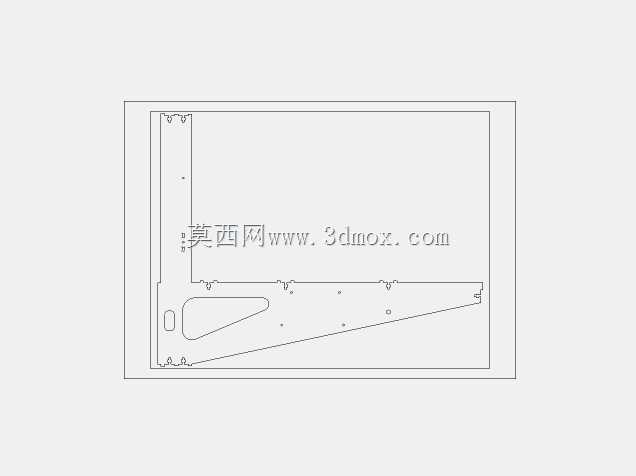

　　这套结构围绕桌面级熔融沉积成型设备展开，主体采用钣金拼装式机架思路，将侧板、横梁、安装座和运动导向部件整合在同一套展开布局中，适合小批量制作、教学实训以及个人工坊的快速搭建。从工程实现角度看，机架侧板承担整机的定位基准作用，板件上的孔位、折弯边和卡扣轮廓同时服务于装配导向、型材固定和电气元件安装，减少了额外焊接工序，也降低了后期调校时对专用工装的依赖。

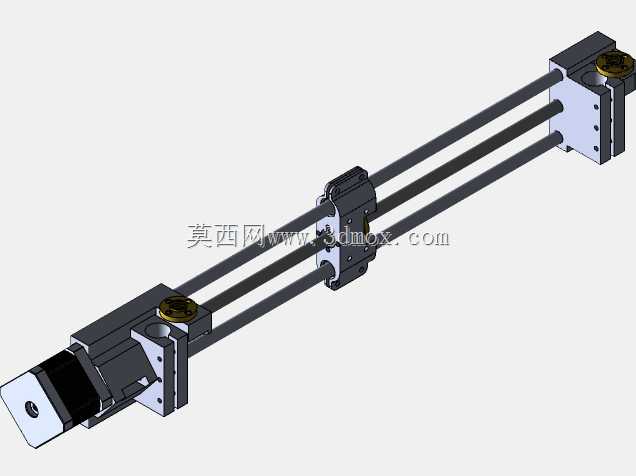

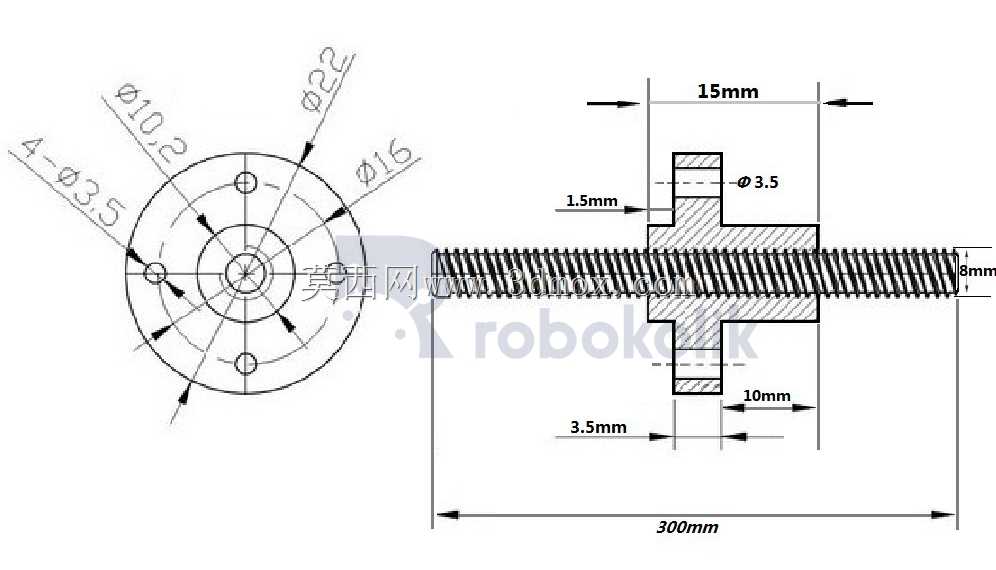

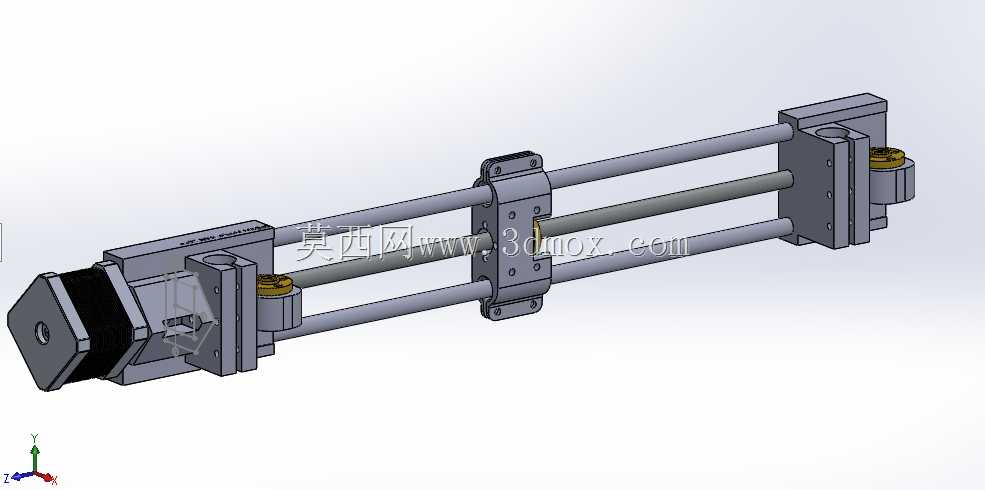

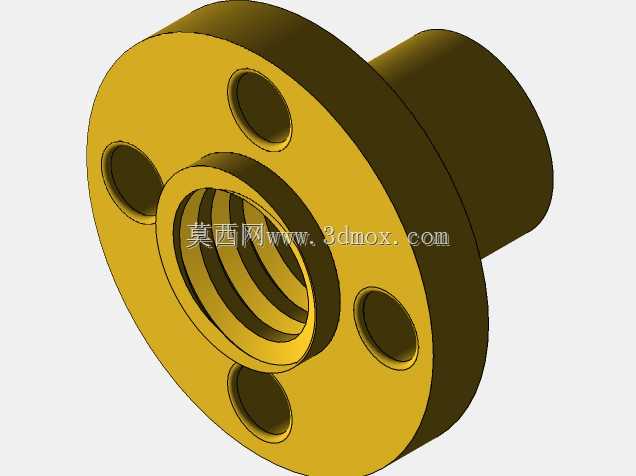

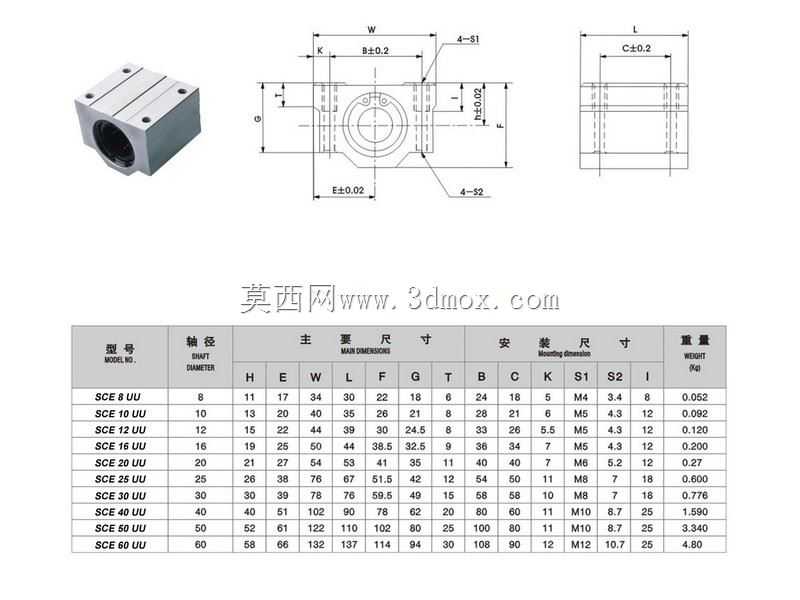

　　设备的实际用途集中在中小型塑料零件的快速成型，可覆盖结构验证件、工装夹具雏形、教学演示件和低载荷功能样件制作。工作时，耗材经挤出机构送入热端熔融，再由平面运动系统带动喷头完成截面路径堆积，成型平台负责承载首层并维持制件附着稳定性。结构设计中，X、Y方向的运动边界直接决定有效打印幅面，Z方向导向与平台升降行程则限制制件高度；侧板上预留的导轨、同步轮和丝杆安装位，需要在装配前核对同轴度和平行度，避免运动过程中出现卡顿、层纹偏移或平台倾斜。

　　外形尺寸方面，这类桌面设备通常控制在工作台可承载范围内，机架外轮廓需要为电气盒、线材走线、散热风扇和料盘支架留出操作空间。安装边界不只看底脚占地，还应考虑前方抽拿制件、上方更换耗材、侧面维护导轨以及后部散热通风的净距。若置于机柜或生产线旁，平台升降区域和喷头运动区域不能与外部护罩、管线发生干涉，底脚支撑面也要保证足够刚度，防止高速换向时整机共振。

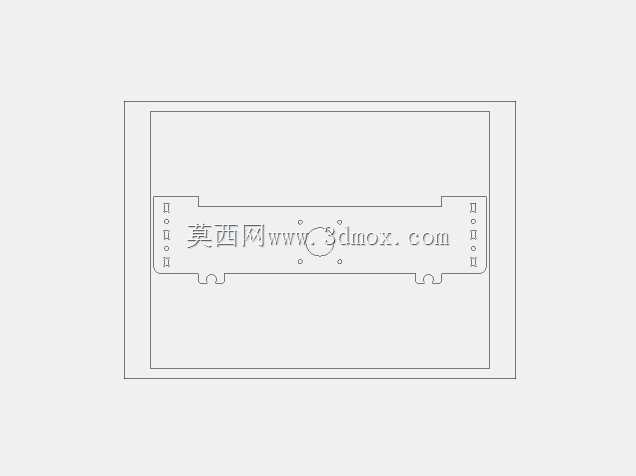

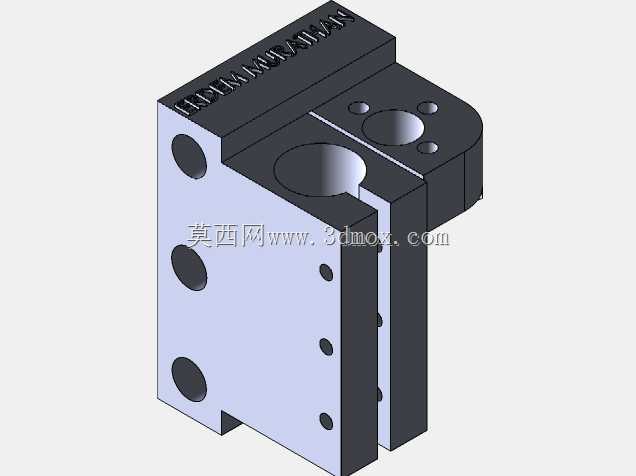

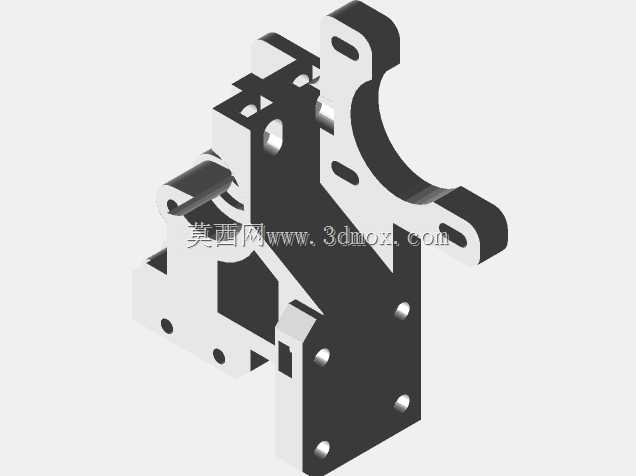

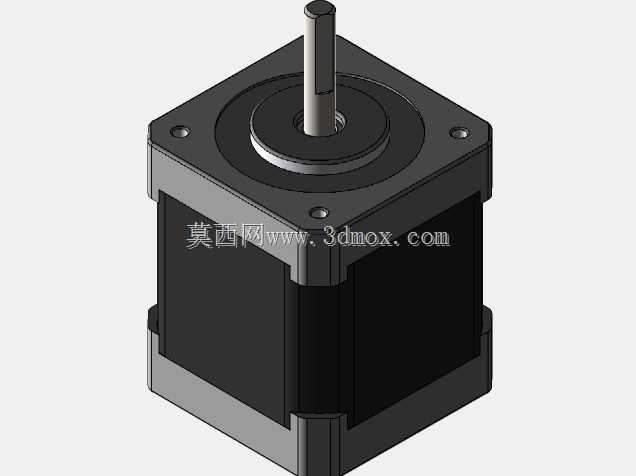

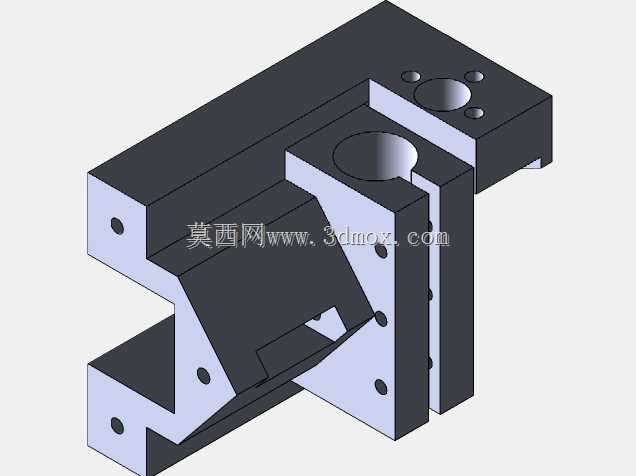

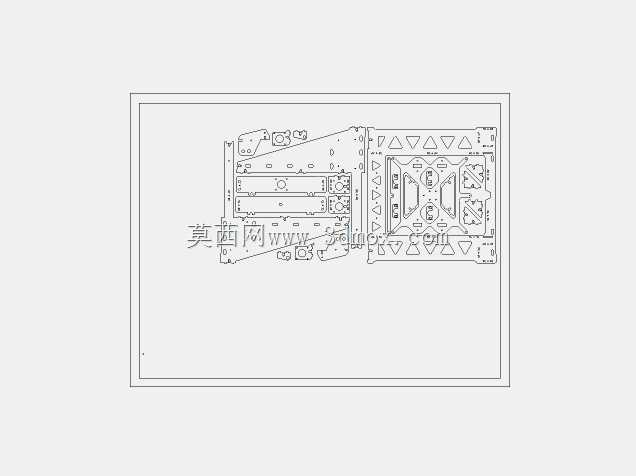

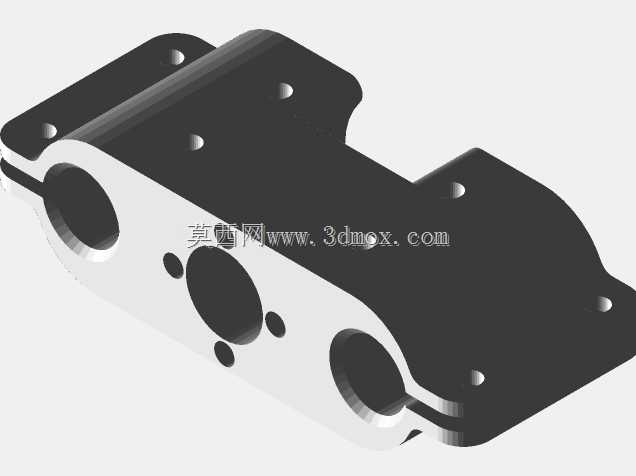

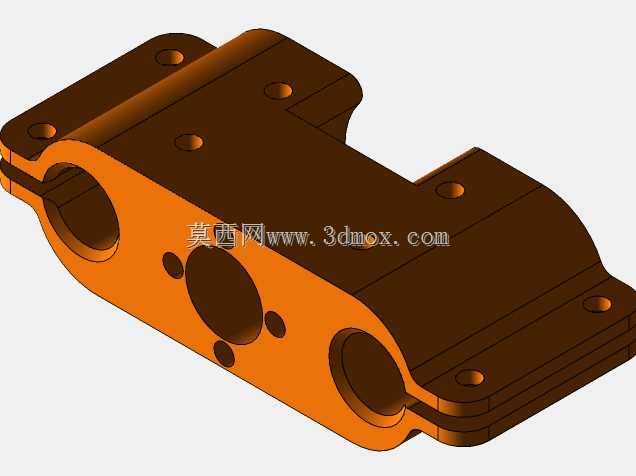

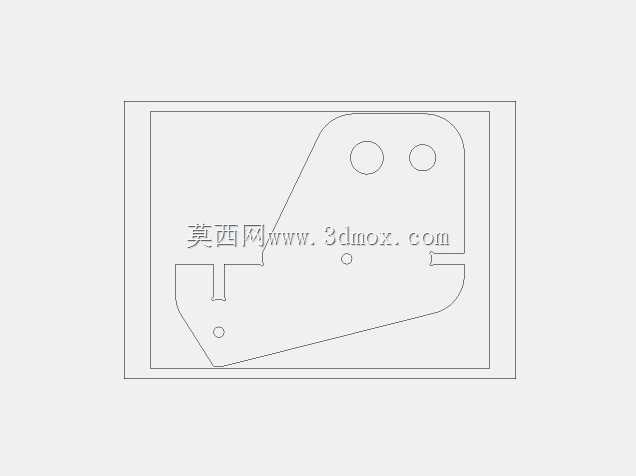

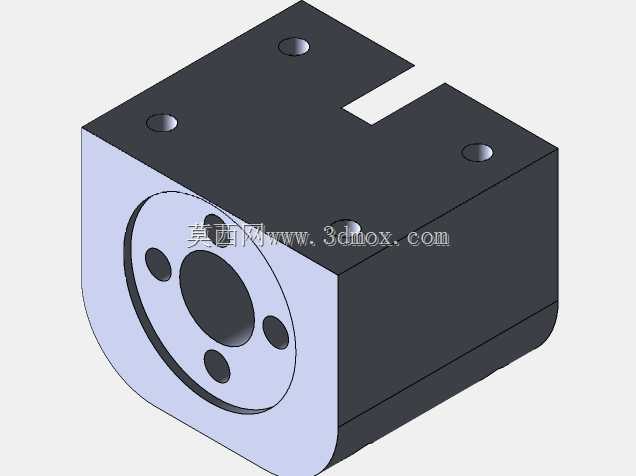

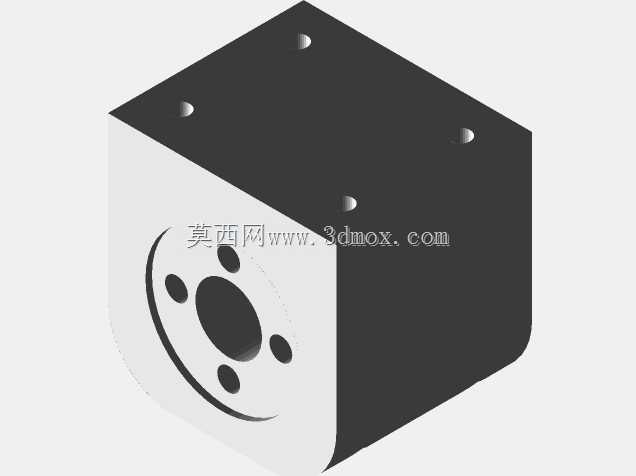

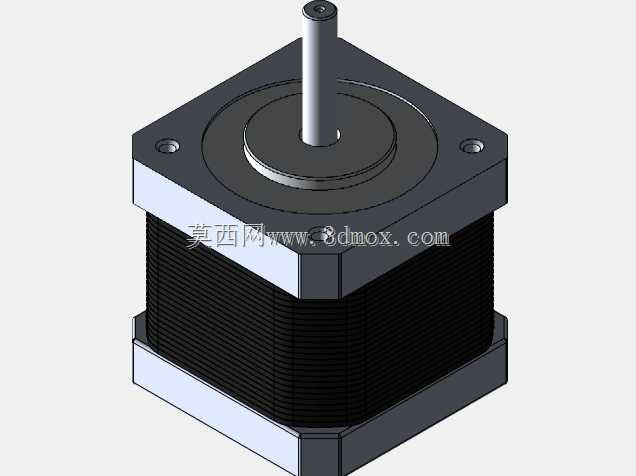

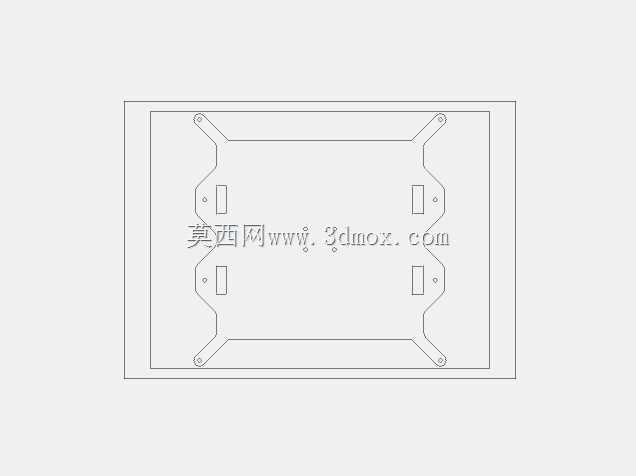

　　从板件展开图可以看出，多个异形支架用于固定电机、惰轮、轴座和限位开关，弧形件则承担外罩或料架支撑功能。设计时将复杂连接件拆分为二维切割件，能够通过激光切割、等离子切割或数控折弯完成备料，再配合标准紧固件完成总装。功能特性上，这种方案兼顾可维护性与改装空间：喷头组件可根据耗材类型调整冷却风道，平台可增加调平机构，电控部分可沿侧板预留孔位扩展继电器、传感器和散热模块。

　　建模过程中需要重点保证装配一致性，侧板左右镜像关系、孔位中心距、折弯方向和避让缺口都要与实体装夹逻辑对应。运动件附近的钣金边缘不能侵入同步带运行面，线槽与热端之间应保持热隔离距离，平台下方还要预留调平螺母和弹簧的操作空间。对于结构设计人员而言，该类设备的价值不在于单一零件复杂度，而在于机架、传动、挤出、平台和防护之间的系统协调；只有把安装基准、运动行程、维护空间和振动控制同时纳入校核，整机在连续打印工况下才能保持稳定的成型精度和重复定位表现。
