CA6140车床支座支撑座结构设计

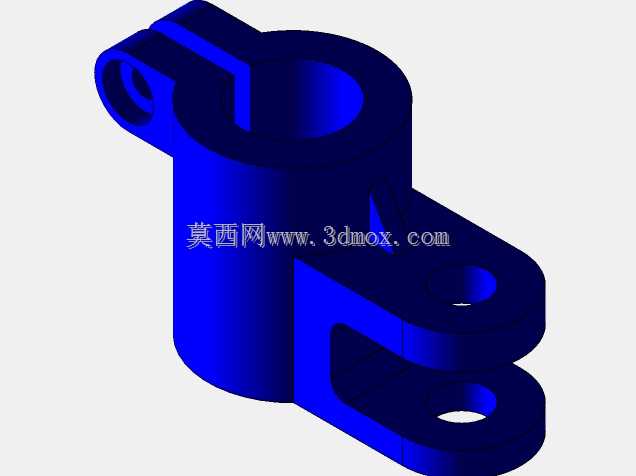

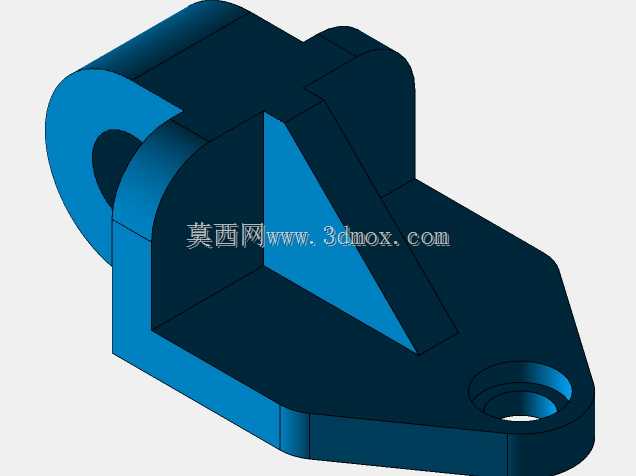

　　这个支座类零件是CA6140普通车床进给与传动系统中常见的支撑构件，主要承担轴系、拨叉或杠杆类部件的铰接与定位功能。从三维结构看，零件由底板、立板、上部铰接圆筒以及三角形加强筋四部分融合而成，整体采用一体化铸造成型思路，后续再对配合面进行机加工，符合车床中小批量生产中支座件的典型工艺路线。

　　底板呈不规则多边形，前端收窄、后端加宽，板上开设一个沉头通孔，用于穿入内六角螺栓将整个支座固定在床身或溜板的安装平面上。沉孔结构保证螺栓头沉入板面以下，避免与上方运动部件发生干涉，这一点在车床内部空间紧凑的布局中尤为关键。底板底面为装配基准面，建模时需保证其平面度，实际加工中通常以该面为粗基准翻面铣削，再以此精基准定位加工孔系。

　　立板从底板后侧向上延伸，顶部集成一个水平布置的圆筒，圆筒内孔即为铰接销轴的配合孔，用于穿入转轴或销轴，支撑杠杆、拨叉等摆动件。圆筒外壁与立板之间通过大圆角过渡，既减少铸造应力集中，也提升了承载时的抗弯刚度。立板内侧与底板之间布置了一块三角形加强筋，筋板沿受力方向斜向延伸，直接把圆筒处承受的径向载荷传递到底板，显著降低立板在交变载荷下的挠曲变形——车床进给机构频繁正反向动作，这种筋板布局能有效避免支撑点松动带来的定位误差。

　　从安装边界看，零件外轮廓在长宽高三个方向都做了避让处理：底板前缘斜切，给相邻齿轮或手柄留出旋转空间；圆筒轴线高度需与床身上对应轴孔保持同轴，建模时应以底板底面为基准标注中心高，装配时通过配铰或修刮垫片来调整。圆筒内孔按H7公差设计，与销轴采用间隙配合，两端可加装油杯或油槽进行润滑，适应车床长期低速重载的运转工况。

　　设计这类支座时，思路上要先锁定铰接孔中心高与底板安装孔位这两个核心尺寸，再围绕载荷路径布置筋板和壁厚。铸件壁厚宜均匀，转角处统一圆角，防止缩孔；加工面集中在底板底面、圆筒内孔及端面，一次装夹尽量完成孔与端面的精加工，以保证垂直度。该结构既适用于CA6140车床溜板箱、进给箱内的杠杆支点，也可作为其他普通车床、专用机床中类似摆动机构的支撑座参考，对从事机床逆向测绘、备件国产化与结构改进的工程师而言，是一个特征完整、工艺典型的练习实例。
