NASA磁吸式空间对接承载机构

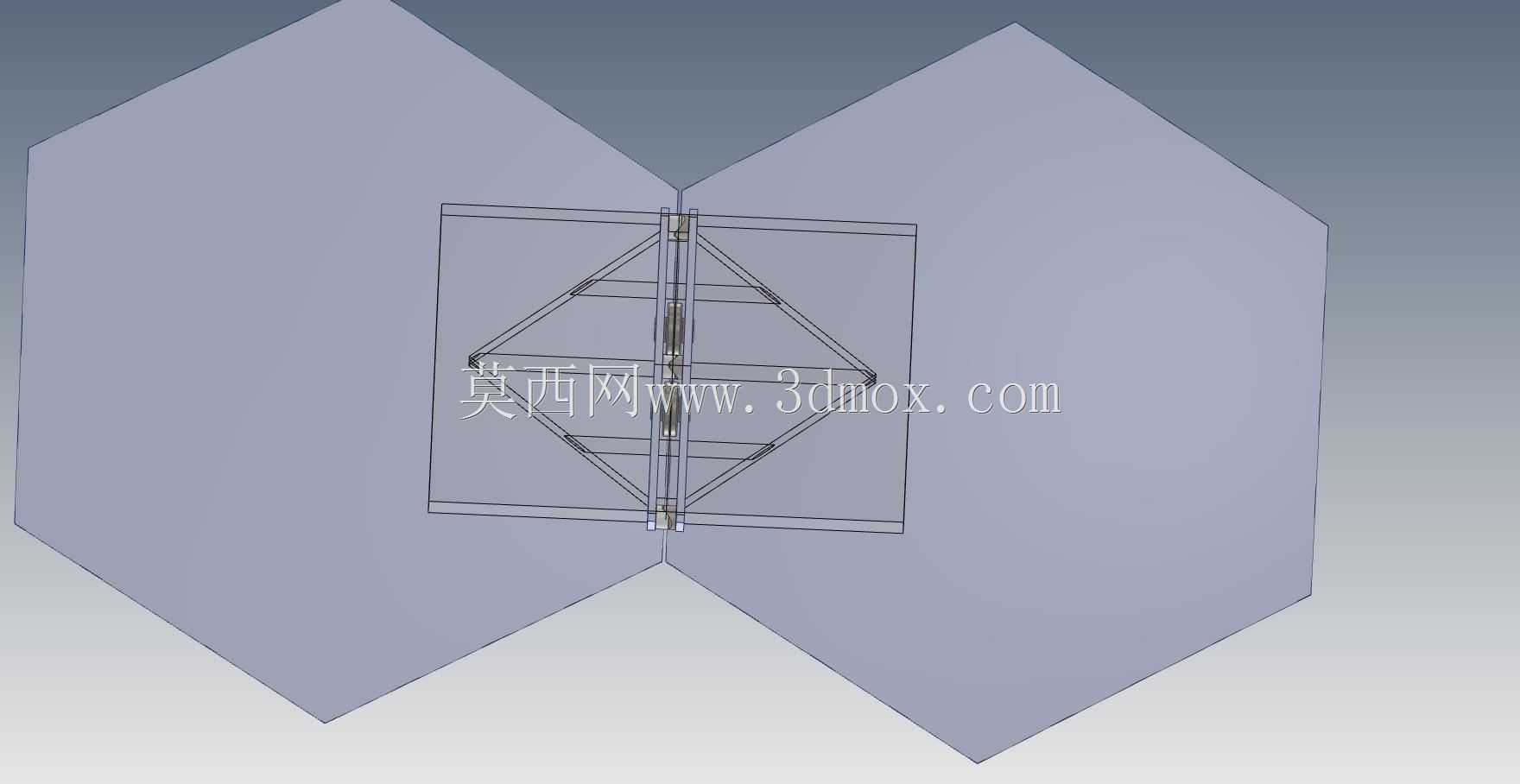

　　这套磁吸式空间对接承载机构的设计初衷，是为低重力环境下的在轨设备对接、载荷临时固定场景提供可靠的非接触式传力方案，整套结构采用对称双六边形承载面板布局，中间对接区域集成菱形传力骨架与磁吸耦合组件，整体展开后呈对称蝶形构型，收拢时可沿中间合页轴线对折收纳，适配空间载荷舱有限的安装边界。

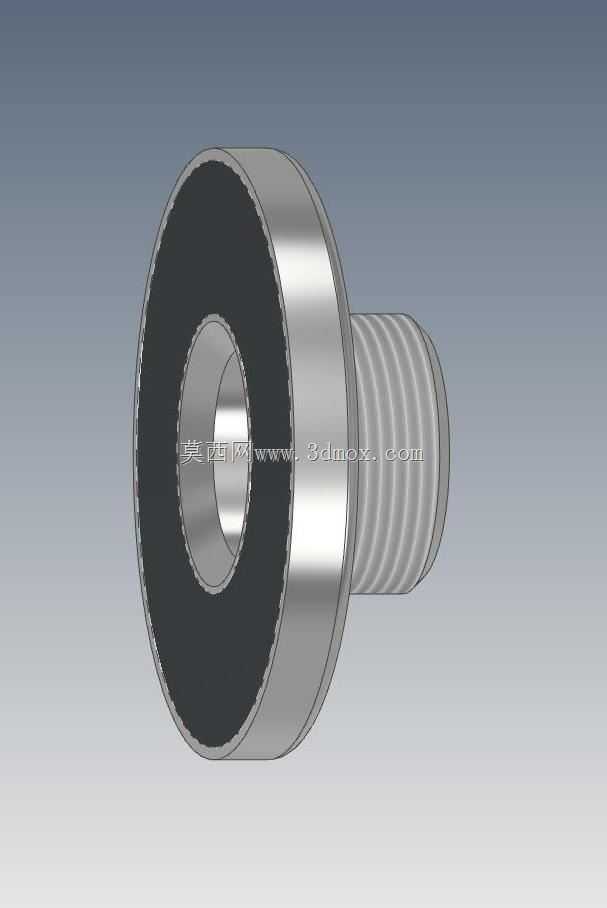

　　从实际工况需求出发，机构需要在50-200N区间提供稳定的对接保持力，力值的匹配没有采用定制磁体的方案，而是直接选用成熟量产的PMK系列永磁联轴器作为核心传力单元，设计阶段针对PMK40规格联轴器做了针对性的结构改进：一方面对耦合端的连接法兰做了铣削减材处理，在不改变磁隙配合精度的前提下，单组耦合组件额外增加4组62g配重块，既平衡了双面板展开后的转动惯量，也让磁吸贴合时的接触预紧力落在磁体最优工作区间，避免磁隙过大导致吸力不足、磁隙过小出现硬冲击损伤对接面的问题。

　　结构布局上，两侧六边形承载面板采用薄蒙皮加内部加强筋的构型，面板边缘做倒角钝化处理，防止操作过程中划伤线缆或密封层；中间菱形骨架采用方管焊接拼装，骨架的四个斜边分别对应磁吸耦合时的剪切力传递路径，把对接时的横向偏移冲击力均匀分散到整块面板，避免局部应力集中导致骨架变形。对接面的定位没有采用复杂的锁销结构，依靠永磁耦合器自身的自对中特性，允许对接时存在±3mm的横向偏差、±2°的角度偏差，降低对接操作的对准精度要求，适配遥操作或者自动对接的使用场景。

　　安装边界方面，整套机构对折后的收纳厚度控制在120mm以内，单块六边形面板的对边距为480mm，中间合页采用不锈钢销轴，转动阻尼经过调校，展开后可以依靠自身阻尼保持在任意开合角度，不需要额外的支撑撑杆。所有螺纹连接部位在装配调试完成后，全部采用乐泰螺纹密封剂填充锁固，既防止空间环境下温度交变导致螺纹松动，也能在对接面形成均匀的密封垫层，避免金属硬接触产生冷焊粘连。

　　实际使用中，这套机构既可以作为两个独立载荷模块之间的临时对接接口，也可以作为舱外设备的快速挂载基座，磁吸传力的非接触特性还能抵消一部分对接时的冲击震动，保护对接侧的精密仪器；改进后的永磁联轴器在设定磁隙下可以稳定传递额定扭矩，不需要额外供电维持吸力，断电状态下也能保持可靠的连接力，完全适配空间工况下低功耗、高可靠性的使用要求。
