四孔星形定位连接法兰垫片

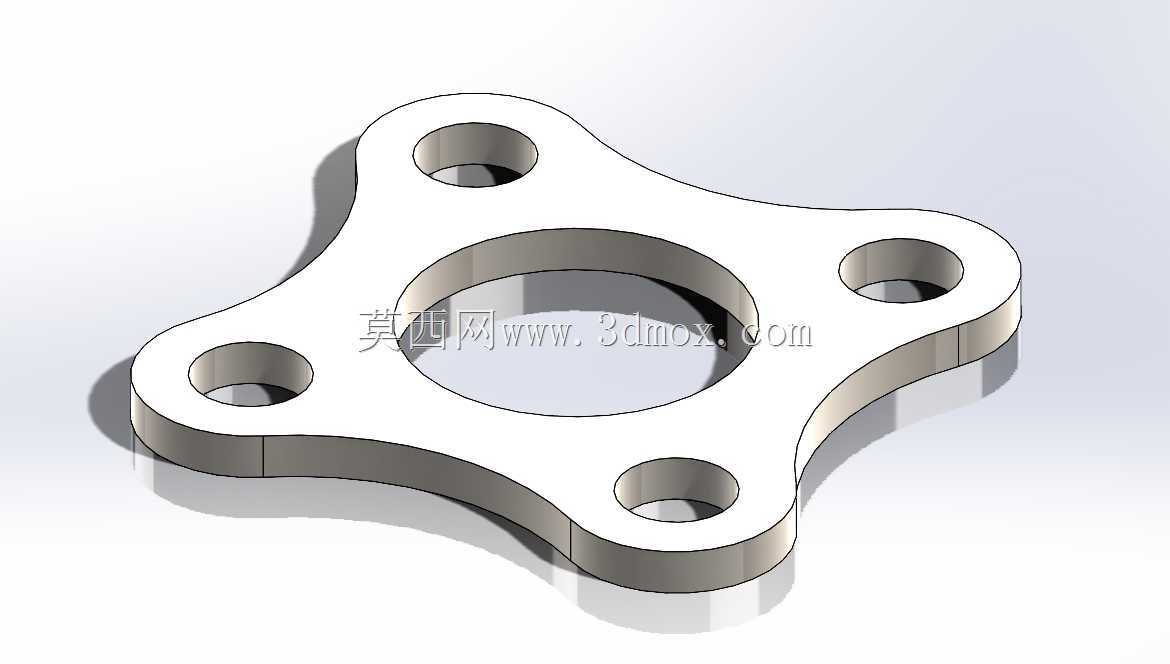

　　该零件为薄型星形四孔连接垫片，整体采用中心大通孔加周向四安装孔的布局，外轮廓沿四个安装孔方向延伸出圆弧凸耳，相邻凸耳之间采用内凹圆弧过渡，既去除了多余实体、控制零件自重，也让轮廓在装配时具备更好的避让性，不会与周边相邻构件发生边角干涉。零件厚度均匀，上下端面为平行平面，可在连接副中提供稳定的贴合支撑面；中心大孔用于穿过轴类、管路或为被连接件提供避让空间，四个周向小孔用于穿装螺栓、销钉或定位柱，实现两个配合面之间的周向定位与压紧固定。

　　从实际使用场景看，这类星形垫片常见于空间紧凑、对连接重量较敏感的机构中，例如轻型传动机构的支架接合面、传感器安装座与基体之间的调距隔套、小型气动元件的安装过渡垫，也可用于多螺栓点位分布的法兰连接中，分散螺栓压紧力并保护被连接件表面。相比整圆形平垫，它在四个紧固点之外切除了非必要材料，在保证各螺栓孔周边有足够承压面积的前提下，减少了材料占用，也降低了整体转动惯量，适合有轻量化要求的运动部件连接。

　　建模时先以中心孔轴线为基准建立草图，绘制中心大圆与四个均布小孔，再通过外轮廓圆弧将四个小孔外侧连接成封闭星形截面；随后沿厚度方向拉伸生成实体，并对上下孔口、外轮廓棱边按实际加工需求添加倒角或圆角，避免锐边造成应力集中和装配划伤。四个安装孔的位置度需要重点控制，孔位应相对中心孔保持较高同轴与角向精度，否则装配时会出现螺栓无法穿入或局部贴合不实的问题。端面平面度、平行度直接影响连接后的受力均匀性，若平面翘曲，螺栓预紧后容易在局部产生附加应力，长期振动工况下还可能出现松动。

　　安装边界方面，选型时需确认中心通孔直径大于穿过件的最大外径，四个小孔直径与所选紧固件匹配；外轮廓最大外接圆应小于安装腔预留空间，内凹轮廓处则要核对与周边凸起结构的安全间隙。零件厚度决定压紧后的隔距，厚度偏差会直接影响轴向装配尺寸链，因此成组使用时应控制同批次厚度一致性。若用于有相对微动或腐蚀风险的场合，还需结合工况选择表面处理方式，以提高贴合面稳定性和耐用度。
