正泰NC1系列交流接触器精细三维结构

　　在机床电控柜、自动化产线配电回路以及小型工业设备的启停控制场景里，这类三极交流接触器是主回路通断的核心执行元件，本次还原的NC1-80规格产品，额定工作电流覆盖80A档位，主要负责三相异步电机的直接启停、正反转互锁切换，也可作为照明回路、电热负载的远端分断器件，适配常规AC380V、AC220V低压配电系统。

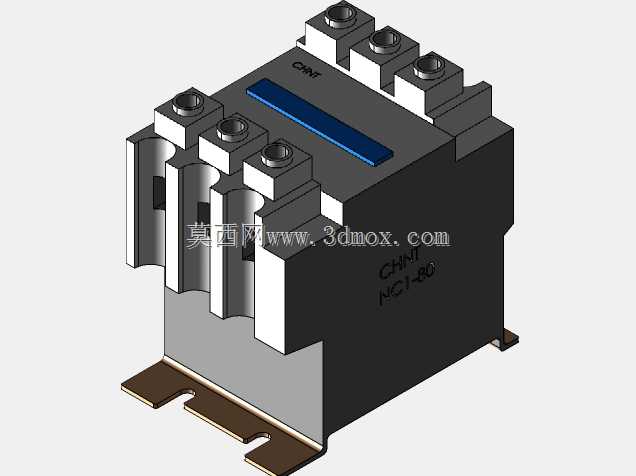

　　从结构建模的细节来看，整机外壳采用上下分舱布局，上部为三组分进的主接线端子，每极端子预留内六角锁紧螺栓的安装沉孔，端子之间设置凸起的绝缘隔弧筋，避免相间飞弧造成短路；端子顶面刻印品牌标识，中部嵌装蓝色状态指示条，当线圈得电吸合时，该指示条会随动铁芯动作下沉，运维人员在柜外即可直观判断触点闭合状态。下部壳体侧面模印型号标识，底部伸出两个带安装腰孔的金属固定脚，腰孔的长槽方向适配标准35mm导轨安装与螺钉底板固定两种方式，安装孔的中心距、壳体总宽度、进出线端子的接线空间都严格对照实物测绘，保证在电控柜排布建模时，相邻器件的电气间隙、爬电距离符合低压配电设计规范。

　　建模过程中特意还原了产品的分层装配逻辑：外壳采用阻燃PA工程塑料材质做哑光黑灰分色，金属接线端子、底部安装脚做镀锌钢件的金属质感区分，内部隐含的电磁线圈、动静铁芯、主辅触点结构虽未完全外露，但壳体的分型线、卡扣装配位都按照实际注塑件的拔模角度做了处理，没有出现建模中常见的零壁厚、干涉错位问题。

　　实际选型应用中，这类接触器需要搭配热继电器组成电机保护回路，主回路进线端接断路器下口，出线端接电机端子，侧面预留的辅助触点安装槽可外挂辅助触头组，用于反馈运行状态、搭建自锁互锁控制逻辑。三维模型完整保留了器件所有外部干涉边界：接线螺栓的拧紧操作空间、端子处线缆弯曲半径预留、柜体门板关闭时与器件顶部的安全距离都可直接在装配环境中校验，不需要二次测绘修正。针对CA6140这类普通车床的电控改造场景，该型号接触器可直接替换老款CJ10系列同容量产品，安装孔位兼容，外形体积相比老款更紧凑，能节省柜内宝贵的安装空间，模型的细节精度完全满足电气柜三维布线、虚拟装配、施工干涉检查的使用需求，结构工程师在做配电盘布局时，可以直接调取模型排布器件间距，完成线槽、走线架的路径规划，避免现场安装时出现器件碰撞、接线工具无法操作的问题。
