小型农用谷物烘干输送处理设备结构

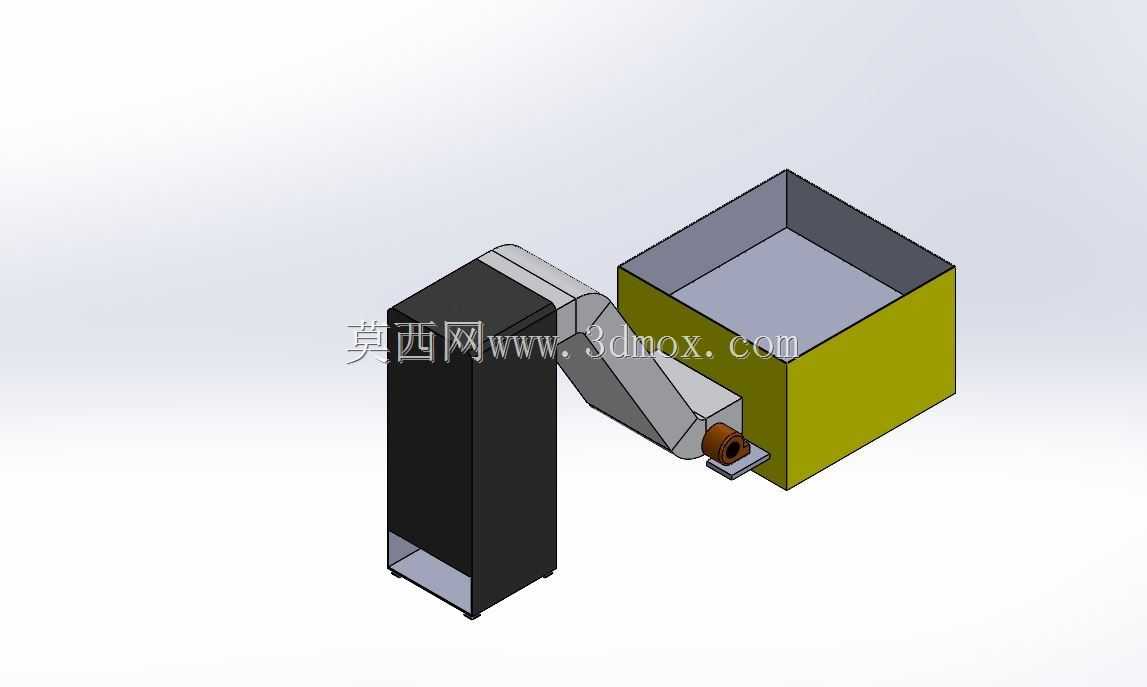

　　这套结构面向小型农户、村级粮食处理点及季节性谷物加工作业场景，主要解决收获后谷物含水率偏高、晾晒场地不足、阴雨天气无法及时干燥等实际问题。设备整体由立式主机段、斜向输送通道、上方敞口料仓和端部出料组件构成，各部分在三维布局中保持明确的功能分区，便于在方案阶段校核物料流向、检修空间和现场摆放边界。

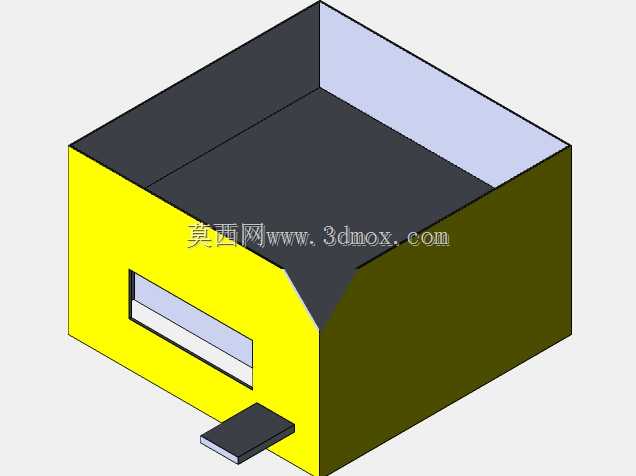

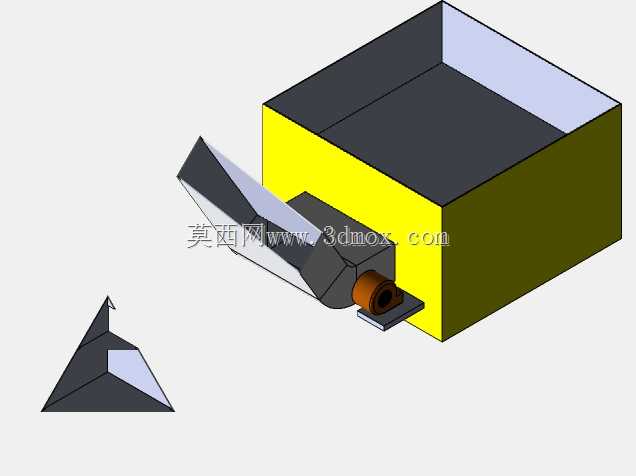

　　从物料路径看，谷物先投入右侧方形大料仓，料仓采用深腔敞口形式，侧壁围成稳定的容纳空间，底部向输送通道方向收束，使物料能够依靠自重连续进入斜置通道。斜向通道连接高位料仓与低位主机，内部可布置螺旋推送、热风导流或扬料结构，具体形式可根据处理量和干燥工艺调整。通道末端靠近主机处设置驱动与出料接口，动力件安装在外侧支座上，既缩短传动链路，也方便后期拆换维护。立式主机段承担热风循环、沉降、除尘或成品排出等功能，底部保留支撑脚和开放检修面，现场放置时不需要复杂预埋，只需保证地面平整并预留周围操作距离。

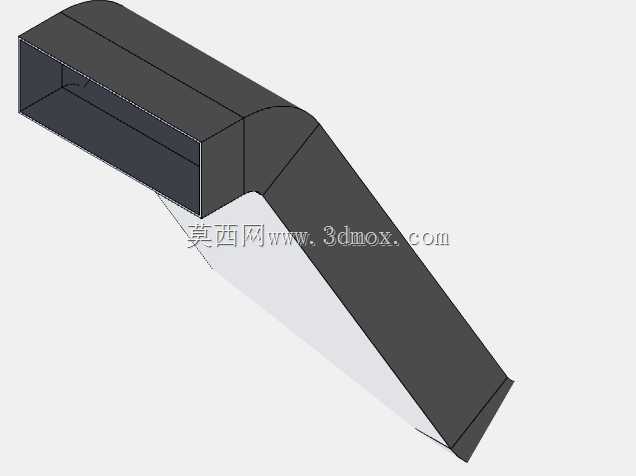

　　结构设计上，料仓外形以规则板件拼合为主，边角关系清晰，适合钣金折弯、焊接或螺栓装配；斜通道采用分段箱体思路，在三维建模时可将外罩、内部输送件、连接法兰和检修盖板分层管理，避免后期干涉。主机外壳为高立柜式轮廓，内部空间沿高度方向组织风道和机构，外侧与通道连接处设置过渡段，使物料和气流方向平顺转折。端部驱动座采用小平台承托，安装孔位与电机、轴承座等标准件对应，能够降低详细设计时的重复建模量。

　　布置时需重点核对三类边界：一是料仓上方的加料空间，应保证人工倒料或小型输送设备上料时不与厂房梁柱冲突；二是斜通道下方的净空，不能影响人员通行和底部清料；三是主机正面及侧面的检修距离，需满足风机、传动件、筛网或导流板拆装。整机长宽高比例紧凑，适合固定在室内加工点，也可作为移动式粮食处理机组的核心模块。对于结构设计人员，该模型可进一步细化板厚、焊缝、螺栓连接、保温层和风道密封；对于设备选型人员，则可依据料仓容积、通道倾角、主机截面和驱动接口位置，判断其与小型谷物干燥、输送和清理产线的匹配程度。
