半自动木炭压块成型机架结构设计

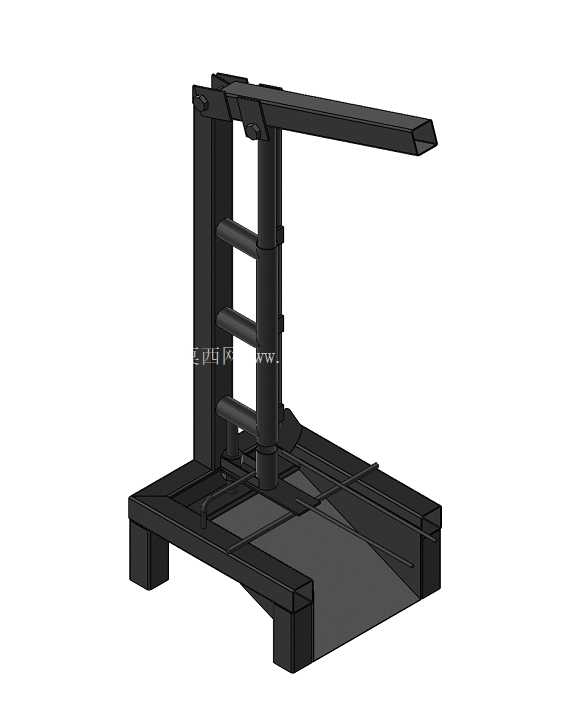

　　这套半自动木炭压块设备的结构设计，主要面向小型生物质燃料加工场景，适配个体加工户、村镇小型燃料生产点的作业需求，解决散碎木炭粉、炭渣无法直接作为商品燃料售卖、燃烧效率低的问题。设备整体采用立式悬臂施压结构，底部为方形框式焊接底座，四个支脚做了加厚方管支撑设计，底座平面预留了压块模具的安装定位槽，可适配不同规格尺寸的方形炭块成型模具，安装时仅需将模具卡入定位槽后通过侧边的紧定螺栓固定即可，无需复杂的对中调校，适配现场快速换模的作业需求。

　　悬臂部分采用方管焊接的横梁结构，与竖直立柱通过可转动的铰接结构连接，立柱上设置了多档高度调节孔位，可根据压制炭块的厚度、模具的总高度调整悬臂的下压行程下限，避免施压过度导致模具变形或者压块密度过高难以脱模。立柱侧面焊接了三级脚踏横杆，作业时操作人员可通过脚踩横杆辅助固定机身，避免施压过程中设备出现侧倾偏移，同时手部操作悬臂压杆完成施压动作，手脚配合的操作逻辑符合小型加工场景的人因工程设计，无需额外配置动力源，完全依靠人力杠杆完成压制作业，适合无稳定电力供应的偏远山区作业场景。

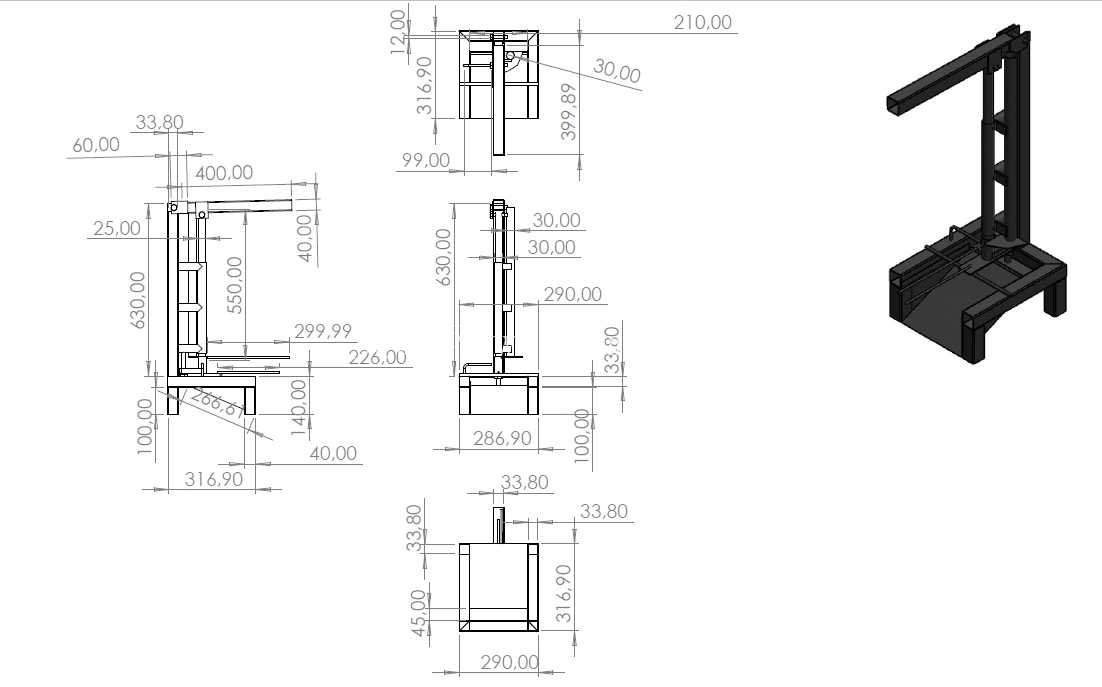

　　从结构受力角度来看，底座的框式结构采用了等边角钢焊接成型，所有焊缝均采用连续角焊缝，焊脚高度不小于5mm，可承受施压过程中最大1.2吨的垂直下压力而不出现结构变形，悬臂横梁的截面尺寸经过受力校核，在最大施压行程下横梁的最大挠度不超过0.2mm，保证施压过程中压头与模具的同轴度，避免压块出现密度不均、边角缺料的问题。设备的整体安装边界尺寸控制在长800mm、宽600mm、高1100mm范围内，无需专门的混凝土基础固定，仅需放置在平整的硬化地面即可开展作业，移动时可通过两人抬运底座完成转场，适配流动加工、多点位作业的使用需求。

　　压头部分与悬臂末端采用快拆式连接结构，可根据压制炭块的截面形状更换不同的压头，除了常规的方形炭块，也可适配圆柱形、蜂窝形等特殊形状的炭块压制需求，拓展设备的适用范围。在实际作业流程中，操作人员先将混合好粘结剂的木炭粉填入模具型腔，刮平表面后转动悬臂使压头对准模具中心，向下按压悬臂末端的手柄，通过杠杆放大作用力将炭粉压实，保压3-5秒后抬起悬臂，即可将成型的炭块从模具中脱出完成单次作业，单批次作业的循环时间可控制在20秒以内，单人操作每小时可完成150-180块炭块的压制，满足小型加工点的日产能需求。结构设计上充分考虑了户外作业的耐用性需求，所有钢制零部件表面均做了喷塑防锈处理，铰接转动部位加装了耐磨铜套，减少长期使用后的磨损量，日常维护仅需定期在转动部位加注润滑脂即可，无需复杂的保养流程。设备的重心经过优化设计，空载状态下重心落在底座中心范围内，施压过程中重心偏移量不超过底座支撑边界的1/3，不会出现侧翻风险，操作安全性有充足的结构保障。
