卧式管壳式螺旋螺纹换热筒体结构

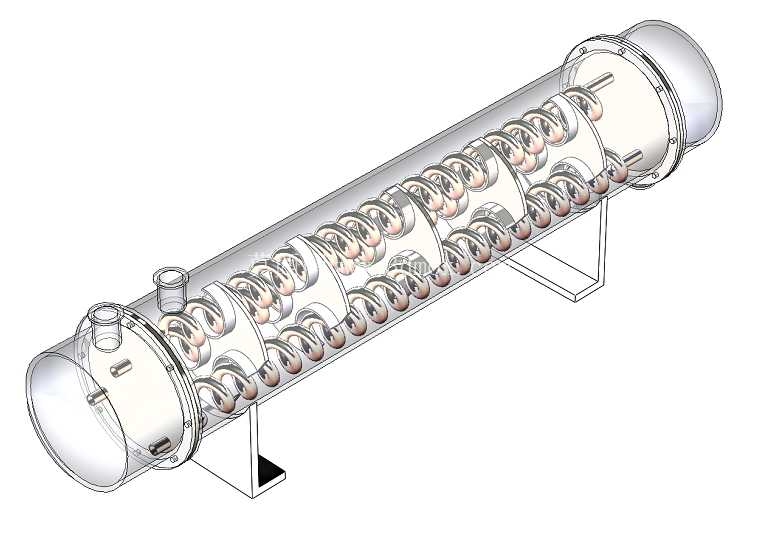

　　在化工流体换热、暖通空调水系统、小型工业制程余热回收场景里，这类卧式布置的螺旋管换热筒体是非常常见的间壁式换热单元，和普通直管列管换热器比，螺旋流道的设计能让管程流体在流动过程中持续形成径向扰动，哪怕在较低流速工况下也能维持较高的换热系数，不容易在管壁形成滞留层，长期运行的结垢速率比直管结构低不少。

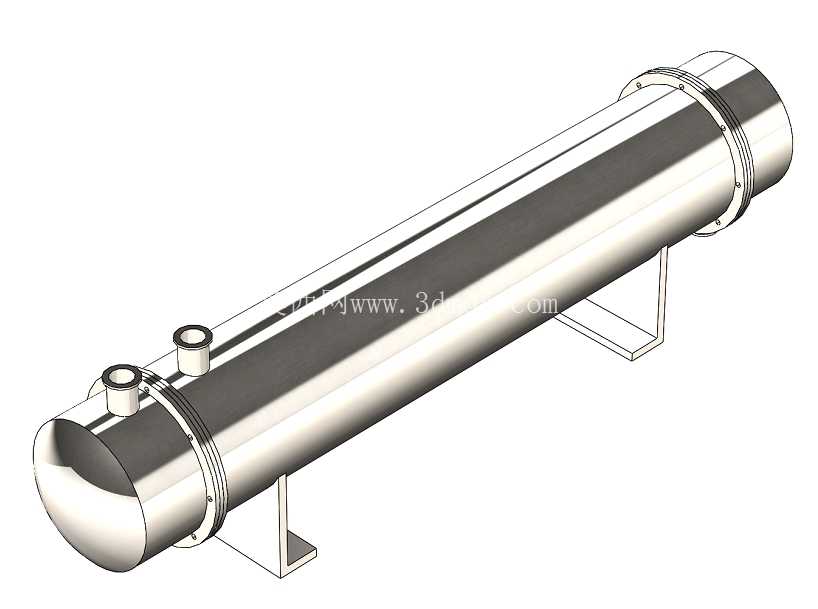

　　从结构设计逻辑来看，整个筒体采用等径直筒段搭配两端椭圆形封头的承压结构，筒身材质选用抛光不锈钢，一方面适配食品级流体、腐蚀性化工介质的接触要求，另一方面光滑外壁也能减少外部环境的积尘锈蚀，适合安装在洁净车间、户外配套机组等不同场景。两端封头和筒身采用法兰螺栓连接，密封面预留了垫片安装位，后期需要检修内部螺旋管束的时候，只需要拆卸端盖螺栓就能抽出管束，不需要整体切割筒体，维护便利性比焊接封死的结构好很多。筒身侧面伸出的两个径向接口是管程的介质进出接口，接口高度做了错位布置，能避免流体进出时直接冲击管束端部，减少局部冲蚀的同时也能让介质在螺旋流道里分布更均匀，不会出现单侧流道流量过大、另一侧流量不足的偏流问题。

　　支撑结构采用两个L型折弯支脚，分别布置在筒身靠近两端封头的位置，支脚和筒身采用满焊连接，底部预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓固定在机组钢架或者混凝土基础上，支脚的高度设计预留了底部接管、保温层的安装空间，不会出现筒身贴死基础导致底部无法做保温、冷凝水无法排出的问题。安装边界上需要注意，筒体轴向两端要预留至少等于筒身直径的抽管空间，方便后期检修抽出管束，侧面两个管程接口的上方要预留阀门、管道连接的操作空间，不能紧贴墙面或者其他设备布置。

　　实际选型使用时，这类螺旋管换热器特别适合两种介质存在一定温差、需要紧凑安装空间的场景，比如空压机余热回收里的油-水换热、小型制冷机组的冷凝器、化工制程里的物料预热单元，螺旋流道的设计能在相同筒体长度下获得更长的换热流道，比同换热功率的直管换热器体积小30%左右，很适合对安装空间有严格限制的集成式机组。设计建模的时候要特别注意螺旋管束的螺距和筒体内径的匹配，螺距太小会导致管间流道过窄，壳程流体阻力过大，螺距太大则会削弱流体的扰动效果，降低换热效率；另外端盖法兰的螺栓孔要做均布设计，保证密封面压力均匀，避免运行时出现介质泄漏。筒身的壁厚要根据设计承压等级计算，常规1.6MPa工况下不锈钢筒体的壁厚不需要太厚，但要考虑焊接变形的影响，建模时要预留焊接收缩余量，避免加工后筒身圆度超差，导致端盖法兰无法密封。支脚的位置要尽量靠近筒体的重心位置，避免满水运行时出现支脚受力不均、筒体倾斜的问题，两个支脚的安装面要保证共面，不然安装时会出现强行对齐导致的焊接应力，长期运行可能出现支脚焊缝开裂的问题。
