低水头大流量螺旋涡轮水力发电装置

　　这套螺旋式水力涡轮装置，核心针对1-15m低水头、大流量的自然水流场景设计，常见于山区小型溪流、灌溉渠落差段、河道生态流量泄放段的分布式水能回收场景，区别于常规高水头冲击式、混流式水轮机组，不需要修建高坝大库蓄水，仅需依托现有渠道的自然落差即可完成水能到旋转机械能的转换，适配农村分布式微水电、水文监测站点自供电、偏远山区离网供电等场景的动力输出需求。

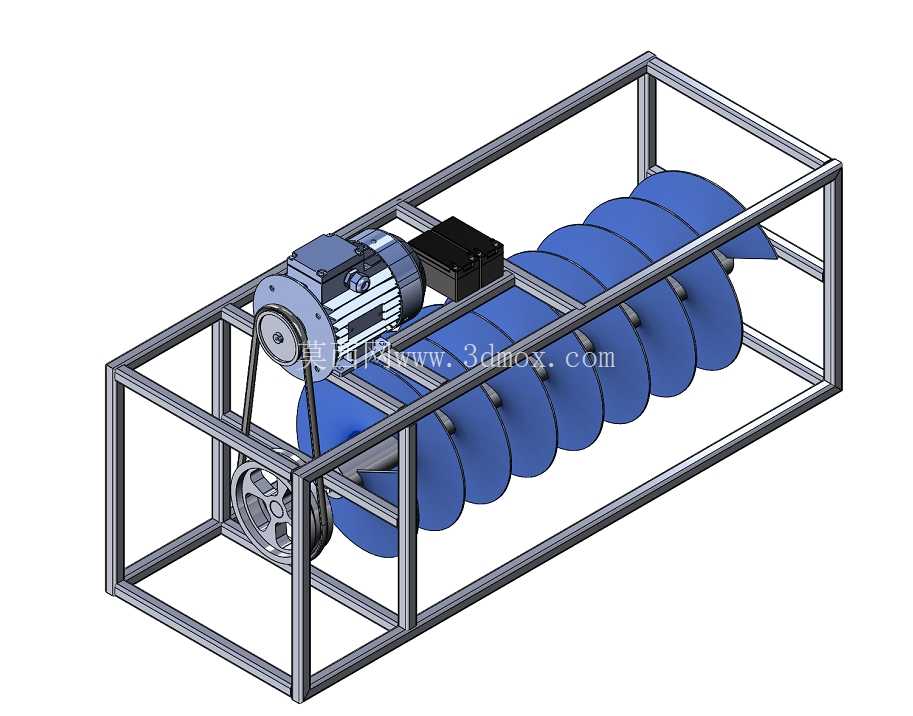

　　从结构设计逻辑来看，整套装置采用方管焊接的一体式机架作为承载基体，机架采用矩形截面型钢拼焊成型，所有型材连接位置采用满焊后打磨应力集中点的处理方式，底部预留地脚安装孔位，可直接通过膨胀螺栓固定在混凝土渠基或者钢制安装平台上，机架整体宽度适配常规农用灌溉渠的渠宽范围，安装时不需要对现有渠道做大规模扩挖改造，仅需在渠段内预留对应长度的平直安装段，保证来流平稳无旋即可。核心做功部件为分段式螺旋叶片组件，叶片采用等螺距螺旋曲面设计，曲面弧度经过流场仿真优化，水流进入叶片流道后可沿螺旋曲面平滑推动叶片旋转，避免常规轴流式叶片在低水头下易出现的脱流、效率骤降问题，叶片分段固定在中心主轴上，单段叶片磨损后可单独拆卸更换，不需要整体更换转子组件，降低后期运维成本。

　　传动端采用皮带轮减速传动结构，主轴端的大直径皮带轮与驱动电机（发电工况下为发电机，动力输出工况下可作为电动机驱动）端的小皮带轮配合，匹配螺旋转子低转速大扭矩的输出特性，将转子的低转速提升至发电/动力输出所需的额定转速区间，皮带传动自带过载打滑保护特性，当水流中裹挟的树枝、石块等杂物卡滞螺旋叶片时，皮带可瞬间打滑切断动力传递，避免刚性传动下叶片变形、主轴弯折或者电机烧毁的问题。电机侧配套独立的电气安装盒，固定在机架上部的横梁位置，避开下部水流飞溅区域，接线端采用防水接头处理，适配户外潮湿、多水飞溅的安装环境。

　　设计过程中重点考量了安装边界的适配性，整套装置的轴向长度对应螺旋段的有效做功长度，可根据现场实际的渠道落差、流量大小调整螺旋段的节数与整体长度，机架的型材规格可根据装机功率大小做等比例缩放，小功率版本可采用薄壁方管降低整体重量，方便山区人工搬运安装，大功率版本则加厚型材壁厚，保证大流量冲击下的结构刚性。螺旋叶片与机架两侧的挡水板之间预留均匀的微小间隙，既避免叶片旋转时与机架剐蹭，又尽可能减少间隙漏水带来的能量损失，叶片边缘做圆弧钝化处理，避免安装运维过程中割伤操作人员，同时减少水流中杂物挂附在叶片边缘的概率。

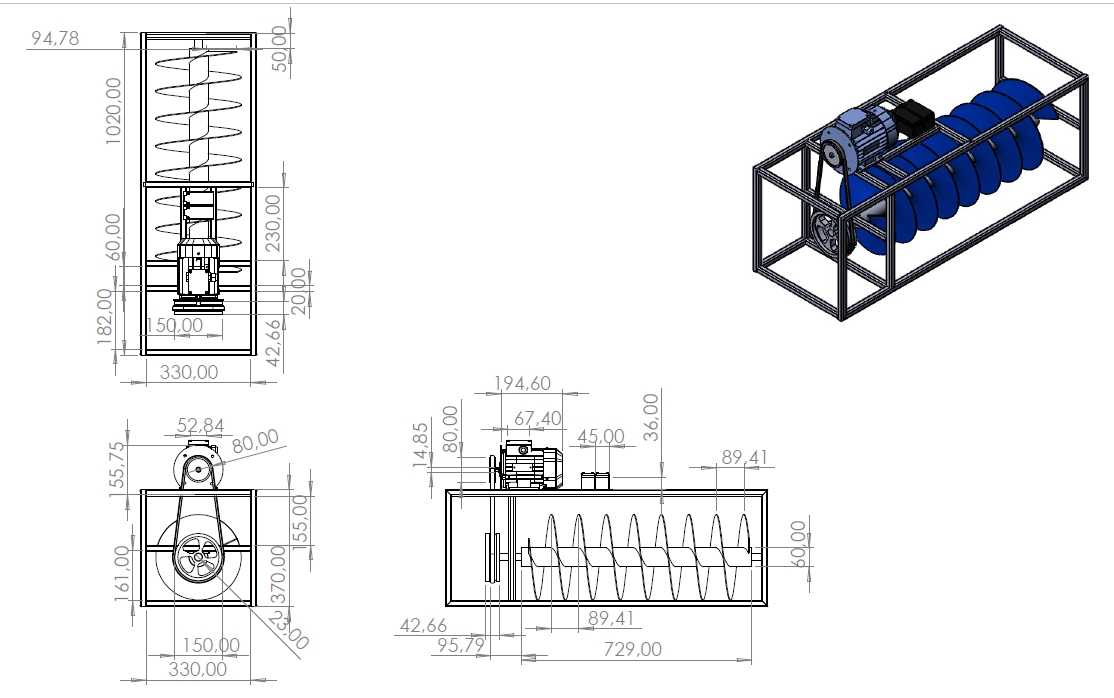

　　实际运行过程中，水流从螺旋段的一端进入流道，顺着螺旋曲面的导向推动整个转子连续旋转，不需要设置复杂的导水机构，水流经过叶片后直接从另一端流出回到原渠道，不会对原有渠道的输水功能造成影响，也不会阻断河道内鱼类等水生生物的洄游通道，生态友好性远高于常规的坝式水电机组。整套结构没有复杂的精密液压、电控部件，日常运维仅需定期检查皮带张紧度、轴承润滑状态、叶片磨损情况即可，不需要专业技术人员长期驻点维护，非常适合交通不便、运维条件有限的偏远山区使用。在建模过程中，所有配合面均按照实际加工公差预留装配余量，焊接机架的焊道位置做了简化示意但保留了应力分散的结构设计，螺旋叶片的曲面建模严格按照等螺距螺旋线扫掠生成，可直接导出工程图用于下料加工，传动部分的皮带轮、轴承座、紧固件均采用通用标准件规格，选型时可直接匹配市面上的量产标准件，不需要单独开模定制，进一步压缩整套装置的制造成本与交付周期。
