连续级进式钣金料带冲压结构设计

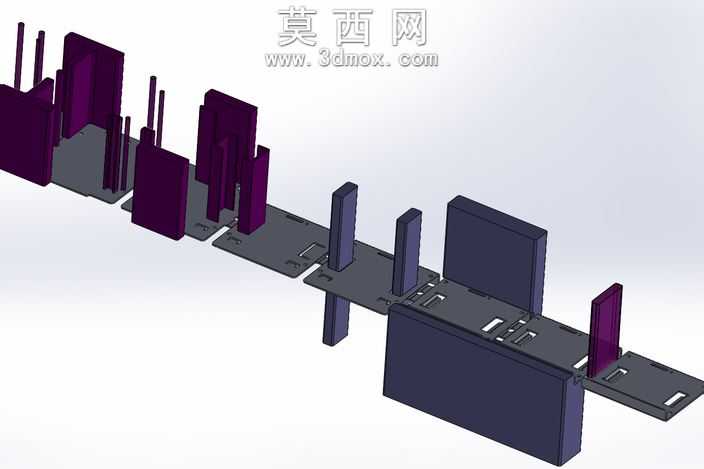

本作品为连续冲压加工场景下的钣金料带成型结构三维设计，采用三维参数化建模方式完成全流程构建，建模过程中严格遵循钣金加工的工艺规范，对料带的送进步距、定位结构、预切工位、折弯工位、成型工位的排布做了系统性规划。建模阶段先完成料带载体的基础轮廓绘制，依据产品的展开尺寸计算合理的搭边值，确保料带在多工位传递过程中具备足够的结构强度，避免送料过程中出现料带变形、工位偏移的问题。针对不同工位的成型特征，分别构建了预冲定位孔、切边分离、多次折弯、局部成型、最终落料的对应结构，每个工位的成型特征都做了工艺避让设计，避免相邻工位的加工动作出现干涉。材质设置上，料带主体采用常规冷轧钣金材质参数，不同成型阶段的料带部位做了差异化的视觉区分，深紫色与深灰蓝色的材质区分能够清晰展示不同工位的加工状态，渲染阶段采用柔和的工业白背景，搭配均匀的环境光照，清晰呈现料带的立体结构与各工位的形态特征，无多余的光影干扰，能够直观展示料带的走料方向与各工位的成型顺序。结构设计上采用双侧载体+中间连接的料带布局，定位孔设置在料带两侧的载体区域，确保每个工位的定位精度，折弯工位的让位槽设计充分考虑了钣金折弯过程中的材料延展特性，避免折弯处出现材料堆积或开裂的工艺缺陷，局部的凸起成型结构做了斜度过渡设计，降低冲压过程中的模具磨损。整个设计完整还原了连续冲压模中料带的排布逻辑，各工位的成型顺序符合五金冲压件的批量加工流程，结构细节完整，能够为同类钣金件的级进模料带排布设计提供直观的参考，建模过程中所有特征均采用可编辑的参数化结构，可根据实际产品的尺寸需求调整步距、工位数量与成型参数，适配不同规格五金冲压件的料带设计需求。
