拖挂式大流量气体调压计量撬装移动站

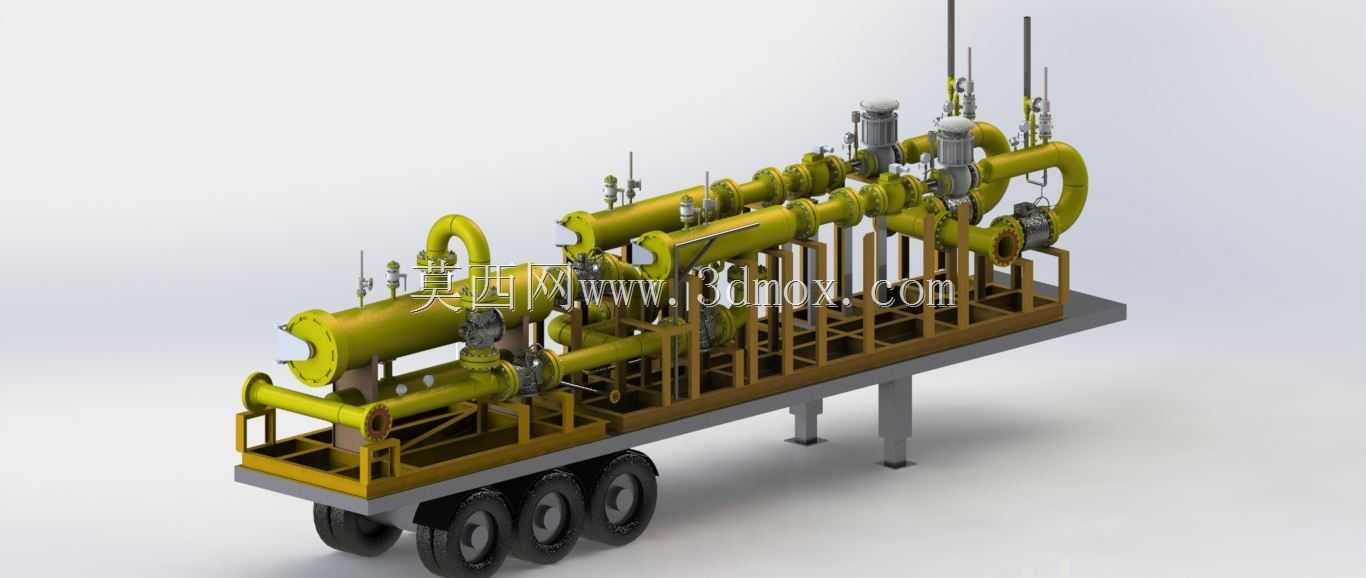

　　该模型呈现的是一套安装在拖挂底盘上的大流量气体处理移动站，主体由黄色工艺管道、卧式筒体、阀组、仪表接口、支架平台和行走底盘组成。设备面向需要临时供气、野外作业、管线抢修、场站扩建过渡或阶段性气体调压的场景，可在不建设固定基础的情况下快速进入现场，通过外部接口与上下游管线连接，完成气体输送、过滤、调压、计量和分流等任务。

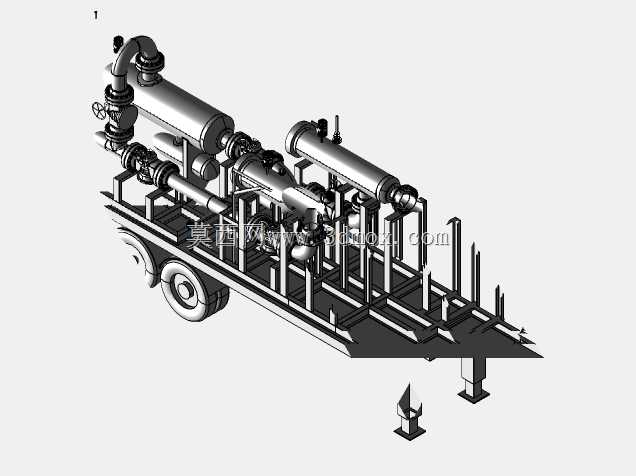

　　从结构布置看，工艺系统被集中布置在矩形撬装平台上，多根大口径管道沿车辆长度方向排布，并通过弯头、三通、法兰和阀门形成并联或切换通路。卧式筒体承担缓冲、分离或过滤类功能，能够降低气流脉动对下游设备的影响，也为杂质沉降和检修提供空间。管道上方设置多组竖向仪表与阀杆接口，便于压力、温度、液位或差压类元件接入；关键节点采用法兰连接，既保证大口径管路的密封可靠性，也方便现场拆装、清洗和更换易损件。

　　移动化是该设计的核心思路。底盘采用多轴轮胎结构，平台下部保留牵引与承载边界，撬体四角或关键位置设置可落地支撑腿。设备到达作业点后，支撑腿承担静态载荷，减少轮胎和悬架在长期运行中的受力；转运时收起支撑件，即可由牵引车辆拖走。平台边缘设置护栏和检修通道，管道下方采用型钢框架承托，支架间距根据管径、重量和热位移趋势进行分配，避免大口径管道在充压状态下产生过大挠度。

　　建模时需要重点控制管道中心线、设备接口和底盘边界之间的关系。大口径弯管与卧式筒体的相对位置决定了流体走向，也影响阀门操作空间；竖向阀杆和仪表接口不能超出运输宽度，同时要保留人员操作高度。拖挂底盘的轮组、轴距、平台高度和支腿落点构成安装边界，现场布置时还需在车辆两侧预留法兰对接、阀门启闭和维护拆卸空间。管道支腿与底盘主梁的连接应考虑载荷传递，避免仅固定在铺板或次要型材上。

　　在功能实现上，该撬装站把原本分散在固定场站中的管线、阀门、过滤缓冲设备和检测接口压缩到一个可运输单元内。并联管路可根据流量需求投入不同通路，阀组能够完成切断、旁通和检修隔离；筒体与管道之间的过渡段采用平缓弯头，降低局部阻力。对于100000SCMH量级的气体处理任务，流道通径、阀门开度、法兰等级和支架刚度都需要协同考虑，模型中清晰表达了大流量系统对空间尺寸和维护通道的要求。

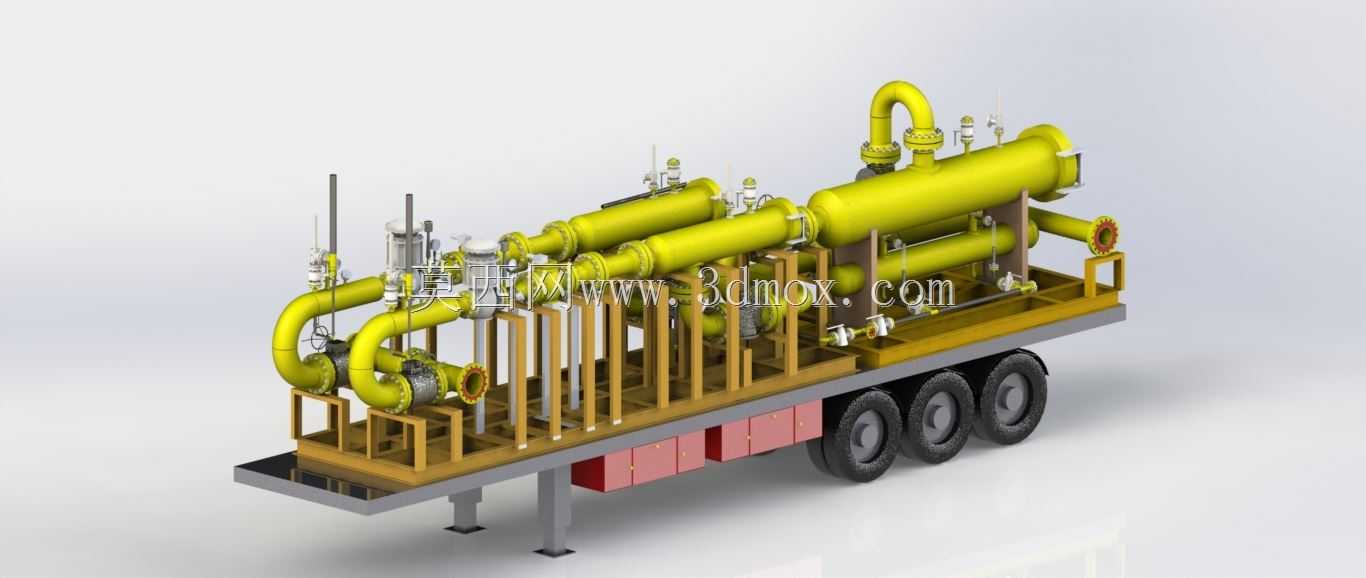

　　外形方面，黄色工艺管线与深色拖挂底盘形成明确分区，平台框架、护栏、支腿、轮组和顶部仪表共同构成完整设备形态。三维结构不仅展示外观，也可用于检查管道碰撞、操作可达性、运输限界和现场吊装点位。对从事撬装设备、燃气调压、过程管道和专用车辆改装的设计人员而言，该模型能够直观反映移动式工艺站场从管路集成到底盘承载的整体设计逻辑。
