空调翅片式换热冷凝器结构设计

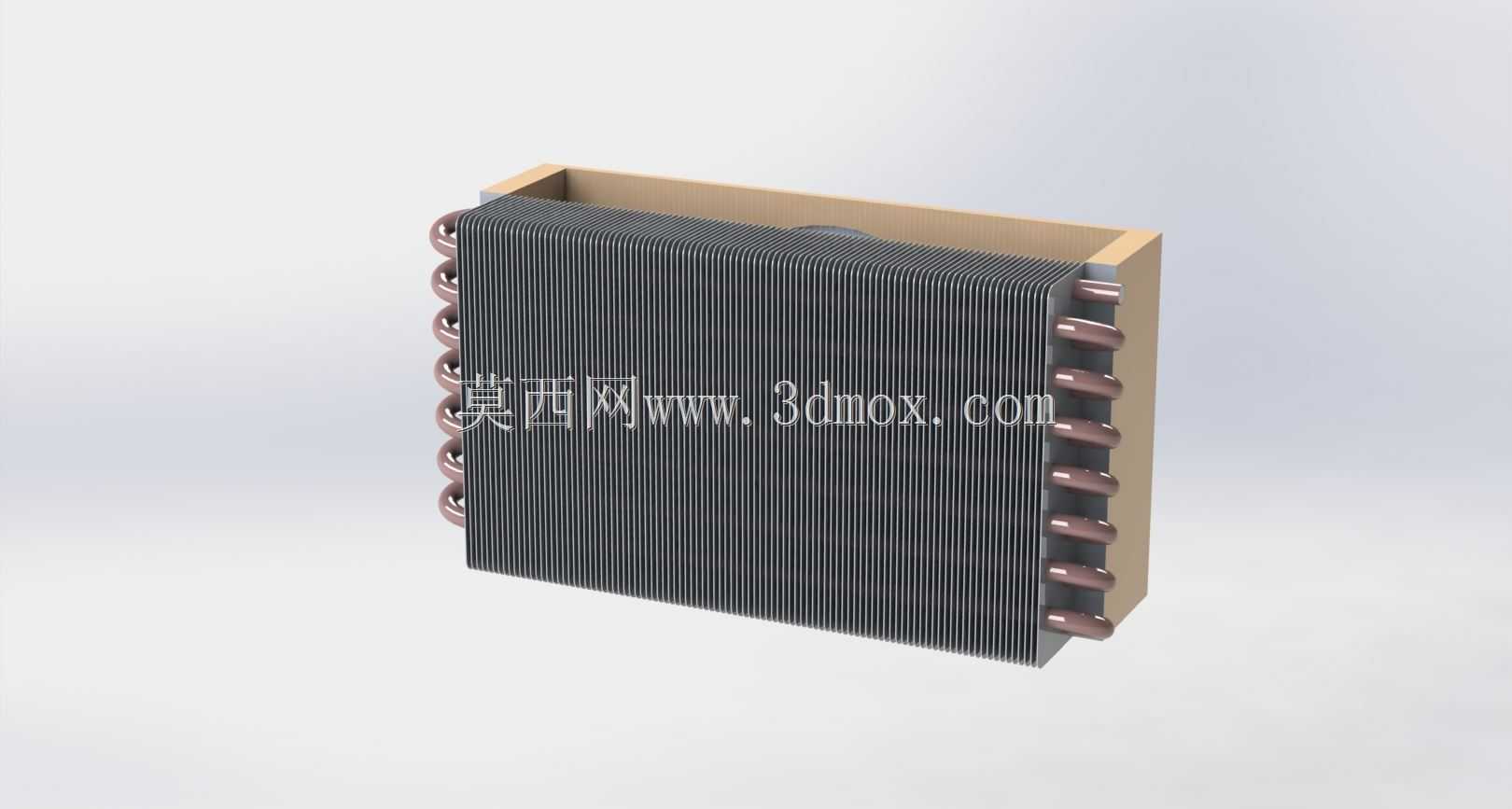

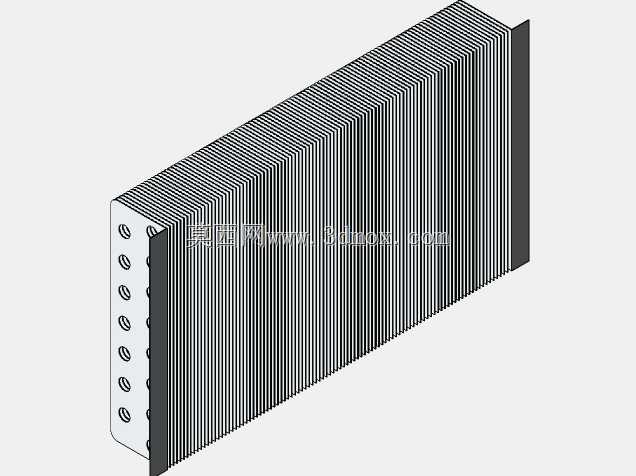

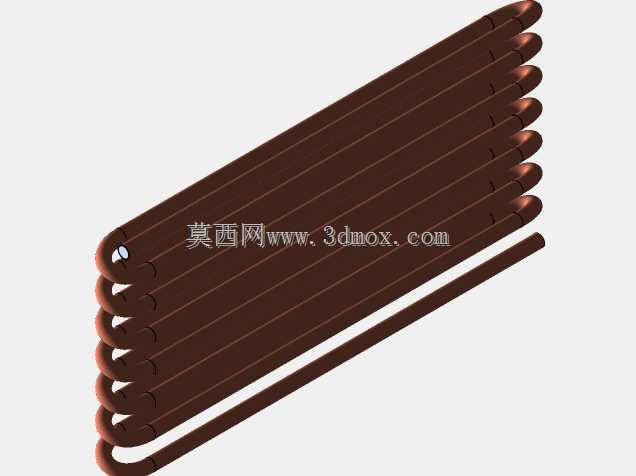

　　这套换热部件的三维结构，围绕风冷制冷回路的冷凝放热工况搭建，整体采用平直翅片叠片搭配多回程蛇形紫铜管的经典布局，在中小型风冷空调、机柜温控、小型冷水机组的冷凝段都能直接对应落地场景。建模过程中先梳理制冷剂侧的流路边界：铜管沿迎风面两侧分层排布，弯管段全部预留出翅片组外侧的操作空间，避免U型弯和周边钣金护框发生干涉，每一段直管穿入翅片翻边孔的配合位置都做了对齐约束，后续做胀管工艺仿真时可以直接复用装配关系，不用重新调整管路坐标。翅片组采用等间距密排结构，片间流道顺着风扇送风方向贯通，气流从正面穿入翅片间隙时，能够持续带走铜管传递到铝片表面的冷凝热量，在迎面风速达到30m/s的强制对流工况下，

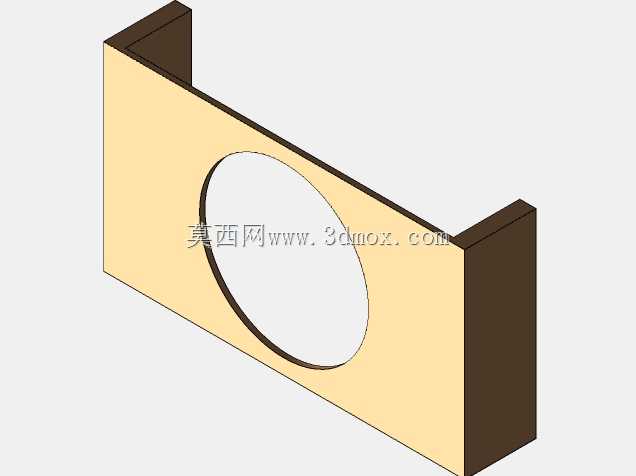

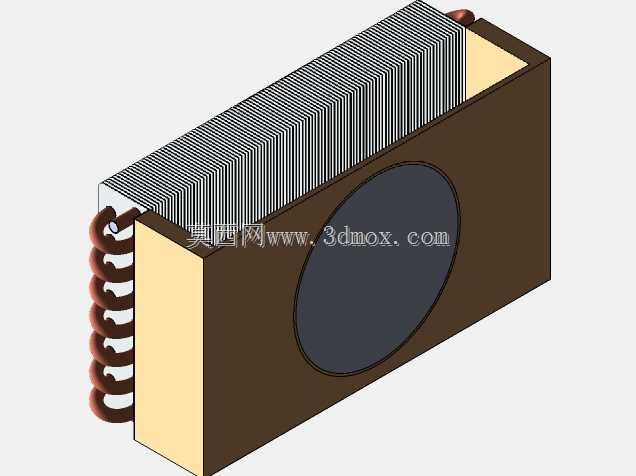

　　可将回路中R123工质从70℃逐步冷却到30℃，完成气态制冷剂到过冷液态的相变过程。整体外形的长宽高边界在建模时就锁定了安装基准：底部预留的钣金承托边可以直接搭在机组框架的支撑梁上，两侧伸出的管接头位置统一对齐机组侧板的穿管孔，现场接管时不需要额外弯折管路就能对接干燥过滤器与膨胀阀入口。设计阶段特意把翅片核心区和外围护框的间隙控制在合理范围，既避免旁通风流从侧边漏走降低换热效率，也给翅片积灰后的高压水枪冲洗留出了操作余量。蛇形管的回程数量经过流阻匹配，单路管长不会过长导致制冷剂压降超标，多个并联流路的分流均匀性也在结构布局上做了对称处理，不会出现某一侧管路供液不足、换热面积闲置的问题。外围的浅色钣金边框同时起到两个作用：

　　一是约束整叠翅片不会在长期气流振动下出现错位松散，二是作为安装定位基准，和机组风道的密封海绵贴合后，能让全部送风都穿过翅片换热区。建模时所有弯管的弯曲半径都符合铜管折弯的工艺规范，没有出现过小半径导致管壁折扁的结构缺陷，翅片上的翻边高度也统一对齐，既能保证穿管时的导向顺畅，也能在胀管后让铜管和翅片紧密接触，降低接触热阻。这套结构没有多余的复杂异形件，全部由标准换热管、冲压翅片、钣金护框三类零件装配而成，不管是做换热性能CFD仿真校核，还是直接导出工程图指导钣金冲压、弯管、翅片叠装工序，都能直接衔接，在温控设备的换热模块选型、结构改型工作中，可以直接作为基础构型调整片距、管长、流路数量，适配不同制冷量的风冷冷凝需求。
