FRC赛事旋转控球反向转向底盘结构

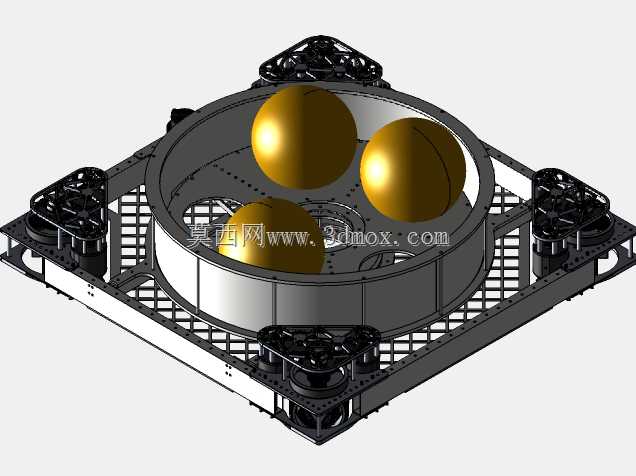

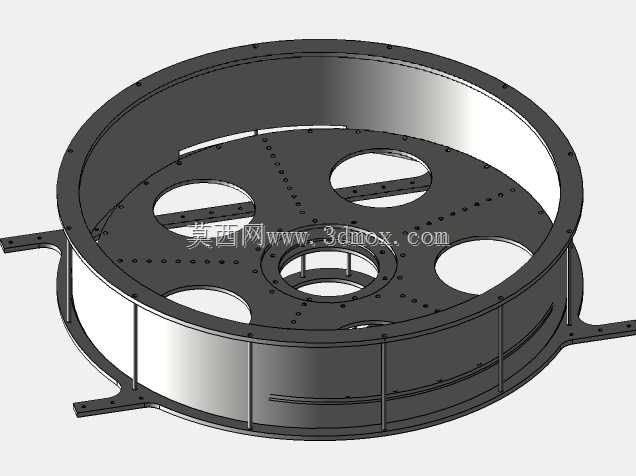

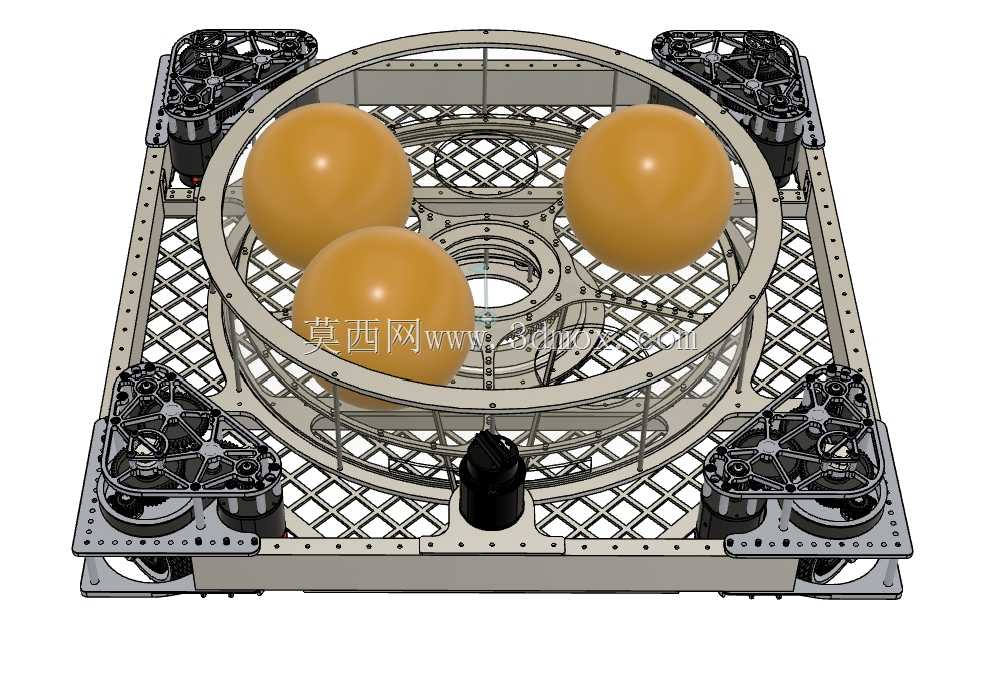

　　这套底盘结构面向FRC球类对抗赛事的场上作业需求开发，核心承载框架采用镂空网格板材拼接成型，在控制整车自重的前提下保留足够的抗弯抗扭刚度，框架四周预留标准化安装孔位，可直接对接赛规要求的外围防护、传感支架与外接功能组件。底盘中部设置环形回转支承轨道，三个直径7英寸的赛用球体被限位在环形护圈内部，回转动作由布置在底盘下层的链轮传动组输出动力，链条绕经多组张紧链轮与轴承座，将动力均匀传递至回转环，带动护圈内的球体持续旋转，既可以在持球移动过程中维持球体稳定不脱落，也能在发射前通过旋转调整球体出射姿态，降低卡球、偏射的故障概率。四角位置集成反向转向轮组，轮组安装座采用三角镂空加强结构，轮系的转向轴线与驱动轴线独立布置，

　　配合差速控制逻辑可实现整车原地自旋、横向平移与小半径急转，在赛场狭窄通道内的避让、抢位动作灵活性远高于常规差速底盘。设计阶段优先考虑赛场快速维护需求，所有轮组、链轮、护圈部件均采用螺栓快装结构，无需拆解主框架即可单独更换磨损轮皮、张紧链条或调整护圈间隙；框架镂空区域同时兼顾赛事规则的视线要求与内部走线空间，动力线缆、传感线束可沿网格筋位暗藏固定，避免场上对抗剐蹭扯断线路。底盘的安装边界完全贴合FRC赛事的尺寸限定，四角轮组外沿不超出框架最大轮廓，上层环形护圈的高度低于整车限高，回转过程中所有运动部件均不干涉外围安装的弹射、拾取机构，回转环的中心通孔预留出穿线与安装中心定位销的空间，可兼容不同队伍的自定义上层功能模组。传动链路上的链轮均配置双侧轴承支撑，侧向受力由轴承座直接传递至主框架，避免转轴受径向载荷出现挠曲变形，张紧轮位置开设长条形调节槽，可在装配时快速调整链条预紧力，补偿长期冲击运行带来的链条伸长量。
