金属型材输送定位机架工装结构

　　这套金属系统结构主要面向车间内长条形工件、型材件或半成品组件的转运、承托与工位定位场景，整体采用框架式布置，适合嵌入装配线、检测工位或人工辅助加工区域。结构上部设置跨距较大的龙门式支撑框架，立柱沿设备四角及中部受力位置分布，底部通过横向梁和纵向梁形成稳定底盘，能够在承载工件时减少侧向晃动。框架内部预留了较开阔的操作空间，中部承载平台可放置待加工部件，周边杆件则用于安装导向件、阻挡件、传感器支架或气动执行元件。

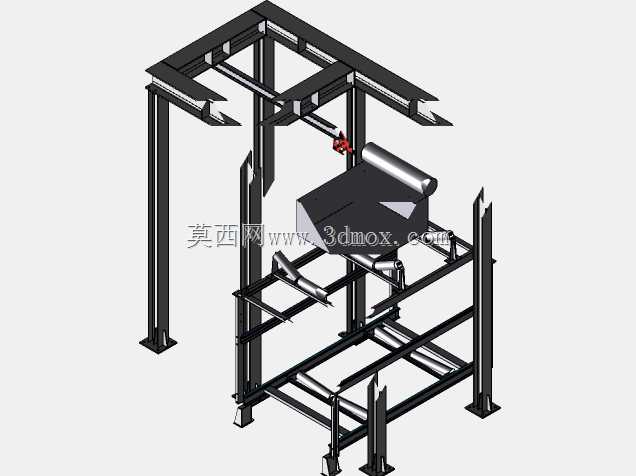

　　从实际用途看，该结构并不单纯是一个静态支架，而是围绕工件进入、定位、停留和移出进行设计。上方横梁可承担吊挂、压紧或检测元件的安装，下部框架则负责承托输送轨道及附属机构。图中红色小件位于上横梁附近，可作为限位触发、夹紧驱动或辅助定位点，配合中部平台完成工件姿态约束。对于需要人工装配、焊接前置组对或机加工上下料的场合，这种开放式机架能够让操作人员从多个方向接近工件，同时保留自动化元件的安装位置。

　　设计思路上，框架以矩形管材和型钢作为主要承力构件，杆件之间多采用正交连接，便于加工、焊接和后期校核。立柱底部设置脚板，可通过膨胀螺栓或可调脚杯固定到地面，安装时需要保证两侧立柱的平行度以及上下横梁的水平度。底盘采用多层横梁叠加，既增强抗弯能力，也为输送带、滚轮条、导轨或拖链提供固定面。上部悬挑梁在满足跨距的同时，应重点校核端部加载后的挠度，避免压紧或吊挂动作影响定位精度。

　　外形边界方面，设备高度明显大于宽度和深度，属于高位框架类工装，现场布置时需预留顶部维护空间和侧面工件取放空间。底部支脚的落点决定了地面承载范围，安装基础应保持平整，若用于振动较明显的工序，可在脚板处增加减振垫或加强预埋件。中部平台与上下框架之间留有分层空间，便于布置气路、线路和检测开关，避免管线与工件运动路径干涉。

　　在结构细节上，各梁的连接位置尽量靠近载荷传递路径，使工件重量能够通过平台、支撑梁、立柱最终传递到地面。端部切口和连接板形式适合在三维环境中继续细化，可根据实际载荷补充焊缝、螺栓、加强筋和可调定位块。对于不同规格的金属件，只需在平台面更换挡块、压块或导向条，即可扩展为多品种小批量生产用工位架。
