直径60毫米穿线用电缆孔盖设计

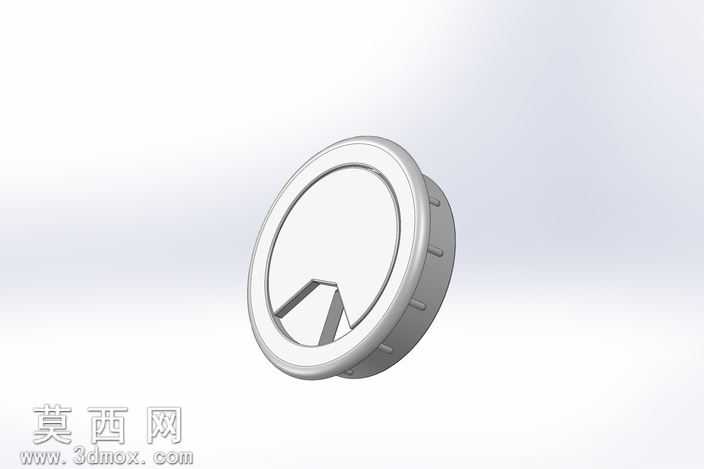

本电缆孔盖采用三维参数化建模方式完成整体设计，建模过程中以实际穿线使用需求为核心基准，首先确定核心穿线孔直径为60毫米，匹配常规办公桌面、设备柜体的线缆穿引尺寸需求，顶部装饰盖直径设置为70毫米，可完整覆盖开孔边缘的裁切毛边，实现整洁的装饰效果。建模时将整体结构拆分为嵌装卡合部分与顶部装饰盖部分，其中穿线孔段的高度设置为15毫米，可适配常规15毫米厚度的桌面、柜体板材安装，顶部盖体厚度设置为3毫米，在保证结构强度的同时避免盖体突出安装面过高影响使用。模型渲染阶段采用哑光银灰色塑料材质，模拟常见ABS工程塑料的表面质感，边缘处做微小圆角过渡处理，避免安装使用时出现锐边划伤的问题，盖体侧面设置多道均匀分布的防滑凸筋，既可以提升嵌装时的卡合摩擦力，保证安装后不易松脱，也能在需要开启盖体时提供足够的摩擦力方便操作。盖体正面预留带分隔挡片的穿线缺口，无需完全取下盖体即可将线缆从缺口处卡入孔内，挡片可对穿入的线缆起到一定的限位整理作用，避免线缆随意滑动移位。设计过程中充分考虑实际安装的适配性，嵌装部分的外径与60毫米开孔做微小公差适配，保证既可以顺利嵌入开孔，又不会出现过大间隙导致盖体晃动，整体结构无多余复杂特征，建模时所有尺寸均做参数化关联，可根据不同的开孔直径、板材厚度需求快速调整参数生成对应规格的模型，渲染时通过柔和的环境光突出盖体的曲面过渡与边缘细节，清晰展示结构特征与材质质感，整体设计兼顾实用功能与外观整洁性，可直接用于家具穿线孔、电器柜体出线孔的配套使用。
