住宅排气系统用方形安装固定架

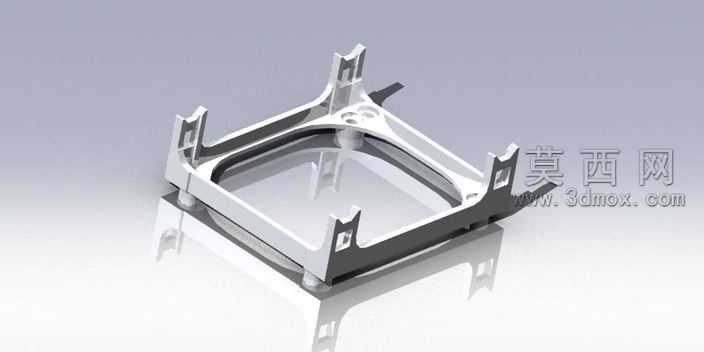

本固定架采用三维参数化建模方式完成整体结构设计，建模过程中优先保证架体各安装点位的位置精度，通过基准面定位、对称约束等建模逻辑，确保架体四个角部的卡接结构完全对称，适配住宅排气系统的标准安装尺寸。建模阶段先绘制架体的外轮廓方形框架草图，对框架的承托边做等厚度拉伸处理，再通过切除命令加工出角部的定位卡槽与安装孔位，每个卡槽的内侧都做了微小的倒角处理，既避免安装时出现应力集中导致架体开裂，也能提升安装对位的顺畅度。材质配置上选用硬质工程塑料作为基础材质，渲染时调整材质的漫反射参数为哑光银灰色，添加细微的磨砂质感纹理，还原工程塑料注塑成型后的真实表面效果，同时在架体底部添加平面反射效果，通过调整反射强度与模糊度，模拟产品放置在光滑展示台面上的光影状态，提升渲染图的真实感。结构设计上，架体采用四边围合的方形框架结构，四个角部向上延伸出带卡扣的支撑脚，支撑脚与主框架之间做了加强筋过渡处理，提升角部结构的抗弯折强度，框架内侧设置有十字交叉的辅助承托筋，能够均匀分散排气构件放置后的载荷，避免框架长期使用出现形变。设计思路围绕住宅排气场景的实际安装需求展开，整体结构无多余冗余设计，在保证结构强度的前提下尽可能缩减架体的整体厚度，减少安装占用的空间，所有边角位置都做了圆角处理，避免安装过程中划伤施工人员，同时架体的卡槽尺寸完全匹配常规住宅排气构件的安装卡位，无需额外加工即可直接完成卡接固定，有效提升现场安装的效率。
