机床侧装输送防护托架钣金结构

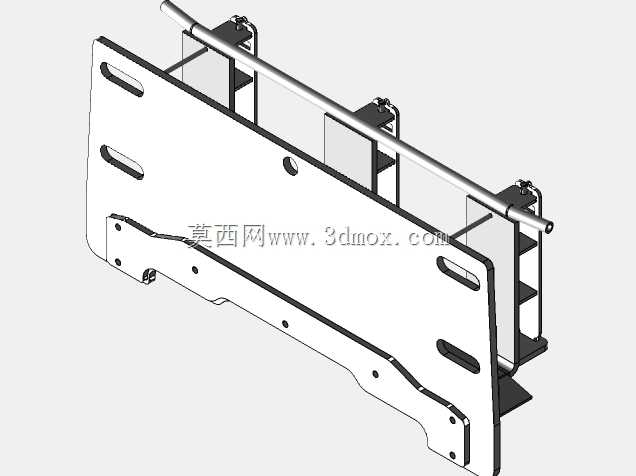

　　该结构件面向机床周边物料输送与操作防护场景，主要用于在加工设备侧方建立杆件导向、走线或轻型承载通道。整体由折弯安装立板、分层托板、侧向支承座、圆杆导向件及端部固定夹组成，可作为输送系统、防护栏或辅助工装的连接基体使用。立板是整个组件的受力核心，板面上布置多组长圆孔、圆孔和局部沉孔，长圆孔用于补偿装配误差，圆孔承担定位与紧固件穿装，边缘折弯和加强折边提高薄板在悬臂受力下的刚性。板件下部采用异形轮廓，既避让机床床身、护罩或管线，又减少不必要的材料占用。圆杆沿组件长度方向布置，通过多个卡接支座固定在立板上方，可承担导向、扶手、挂装或限位功能；端部支座采用抱夹式结构，拆装时不需要沿轴向穿套，便于后期维护。分层托板与立板形成阶梯式空间，

　　能够分隔电气线路、小型工件或防护元件，相邻板件之间通过折弯边和焊接位置保持相对位置。设计时先确定安装基准面，再以立板孔系匹配设备既有接口，随后布置圆杆高度和托板间距，保证操作侧无突出尖角、维护侧有足够扳手空间。外形边界呈狭长布置，适合贴装在机床侧面或生产线工位旁；安装孔的横向与纵向间距预留调节量，能够适应不同床身平面。受力路径从圆杆和托板传至支座，再由立板均匀分散到紧固点，局部薄弱区通过折边、补强板和焊点布置控制变形。该结构兼顾钣金成型工艺与现场装配需求，可用于车床、铣床及自动线周边的辅助承载、隔离防护和杆件导向。
