带轴端传动结构的输送尾辊滚筒

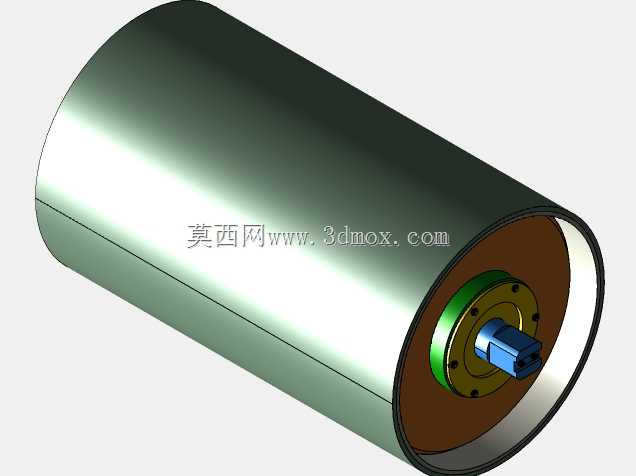

　　该三维结构对应带式输送系统中的尾部滚筒，也可作为改向辊、张紧辊或从动辊使用，常见于物流输送线、散料输送设备、包装生产线以及车间自动化转运装置。滚筒在整机中的作用并不只是承托输送带，它还参与皮带绕行、张力传递和运行轨迹约束，尤其在尾部折返位置，辊筒的同轴度、表面圆度和轴系刚度会直接影响皮带跑偏、边缘磨损和长期运行稳定性。

　　从结构组成看，模型主体为长圆柱形筒体，外部采用光滑圆柱面，便于输送带包覆并通过摩擦完成牵引或改向。筒体两端设置端盖与内部支承结构，端盖外侧布置轴承安装位、密封配合面以及轴端连接件。可见的轴端采用阶梯轴形式，并带有方形或块状传动连接段，能够与外部驱动、张紧机构或支座形成明确装配关系。该类结构在建模时需要重点控制筒体外径、有效辊面长度、总轴向长度、轴伸长度、轴端截面尺寸以及端盖连接孔位置，这些尺寸决定了滚筒能否放入输送机机架，并关系到皮带宽度、包角和张紧行程是否匹配。

　　设计思路上，滚筒本体宜采用薄壁圆筒加端盖支承的形式，以在保证刚度的同时控制转动惯量。筒体外表面应保持连续、无突出台阶，避免输送带在循环弯曲过程中产生局部应力集中。端盖与筒体之间的连接需要考虑扭矩传递和检修拆卸，轴承位则应满足同轴度要求，防止轴系旋转时出现周期性跳动。若设备用于粉尘、潮湿或颗粒物料环境，还应在端盖外侧预留密封、挡圈或防尘盖空间，避免污染物进入轴承区域。

　　在实际选型和布局中，滚筒直径并非孤立参数，它与输送带厚度、层数、允许弯曲半径以及包角有关；辊面长度则通常略大于带宽，为皮带轻微偏置留出余量。安装边界方面，两侧支座中心距、轴承座高度、轴端连接方位和张紧调节方向都需要在总装阶段同步校核。若尾部滚筒承担张紧功能，机架滑槽或螺杆调节机构应与轴端移动范围一致，保证皮带在张紧后仍能保持平直。

　　建模过程中，圆柱筒体可通过旋转或拉伸方式建立，端盖、轴承座、轴肩和紧固件按装配关系分层处理。需要特别注意的是，辊面与端盖外圆、轴颈之间应保持合理同轴关系，轴端连接结构的方位角应便于现场装拆。对于结构设计人员而言，该模型可用于检查输送带包绕空间、机架干涉、维护间隙以及驱动端匹配；对于三维建模从业者，则适合练习回转体、轴系、端盖和标准件配合的完整装配表达。
