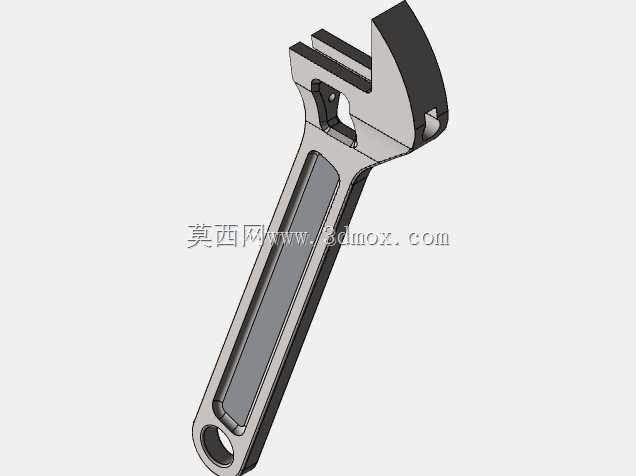

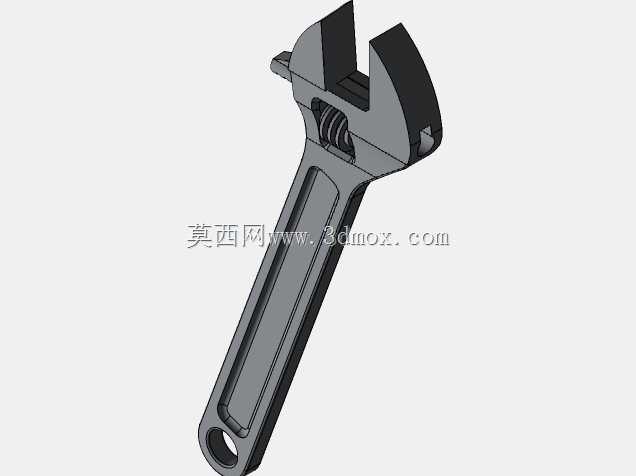

可调式活动扳手工业级手动五金工具结构

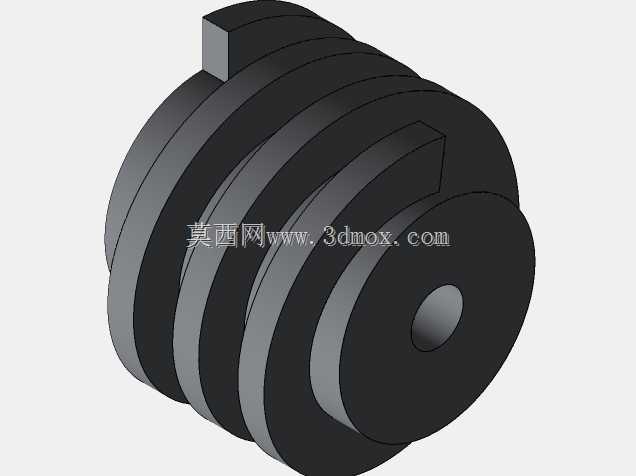

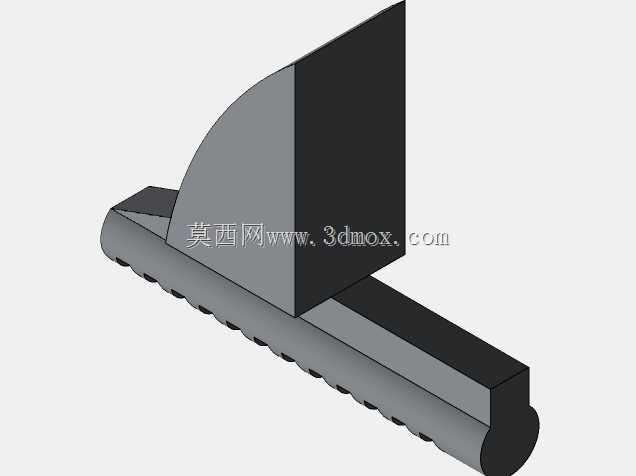

　　这款可调式活动扳手的结构设计完全围绕现场拆装作业的实际需求展开，在设备运维、机械装配、五金维修等场景中，是一线作业人员随身携带的核心手动工具，可适配不同规格的六角头、方头紧固件，无需频繁更换对应尺寸的固定扳手，大幅减少作业时的工具携带量与换型时间。从结构设计逻辑来看，扳手整体采用一体式锻压本体加活动钳口的组合形式，固定钳口与手柄为一体化成型结构，材料选用常规中碳钢经调质处理，兼顾作业时的扭矩承载能力与长期使用的抗形变性能，活动钳口通过本体上的梯形导轨槽实现滑动配合，调节蜗杆与活动钳口背部的齿条啮合，转动蜗杆即可带动活动钳口沿导轨平稳移动，实现开口尺寸的连续调节，可覆盖常规M6到M24规格的紧固件拆装需求，开口最大开度设计为30mm，

　　能够满足绝大多数民用维修、工业装配场景的紧固件尺寸适配要求。手柄部分采用符合人体工学的流线型截面设计，握持区域做了防滑凹槽处理，作业时施力过程中手掌与手柄的贴合度更高，可有效降低长时间施力带来的手部疲劳，手柄尾部设计有悬挂孔，闲置时可挂在工具架上收纳，也可穿入安全绳用于高空作业场景下的工具防坠。在建模过程中，所有配合面均按照实际加工公差做了间隙预留，活动钳口与导轨槽的配合间隙控制在0.05mm以内，既保证滑动调节的顺畅度，又避免钳口夹持时出现过大旷量导致紧固件棱角磨损，蜗杆与齿条的啮合齿形采用标准梯形齿设计，啮合接触面积足够大，承受大扭矩施力时不会出现滑齿、崩齿问题。钳口的夹持面做了细密的滚花处理，

　　实际夹持紧固件时可增大接触面摩擦力，减少施力过程中的打滑风险，固定钳口与活动钳口的头部做了加厚处理，可承受最大250N·m的拧紧扭矩，满足常规紧固件的拧紧力矩要求。整体外形长度控制在250mm，属于10寸规格的通用型活动扳手，手柄宽度在握持最粗位置为32mm，整体重量控制在350g左右，长时间随身携带不会产生过重的负担，头部厚度设计为12mm，可伸入部分狭窄的设备安装空间内完成紧固件拆装作业，适配多数设备运维场景的操作空间边界，不会因为头部过厚无法伸入作业位置。在实际使用场景中，这款扳手既可以用于生产车间的设备日常维护、装配线的产品组装作业，也可用于家用五金维修、水电安装等民用场景，结构设计没有冗余部件，所有结构特征均服务于夹持、调节、施力三个核心功能，没有多余的装饰性结构，完全符合手动工具的实用化设计原则，建模时还原了所有零部件的装配关系，可直接用于手动工具的结构教学、产品改型设计参考，也可用于装配场景的三维工艺仿真演示。
