电火花加工用旋转流体进给钻头结构

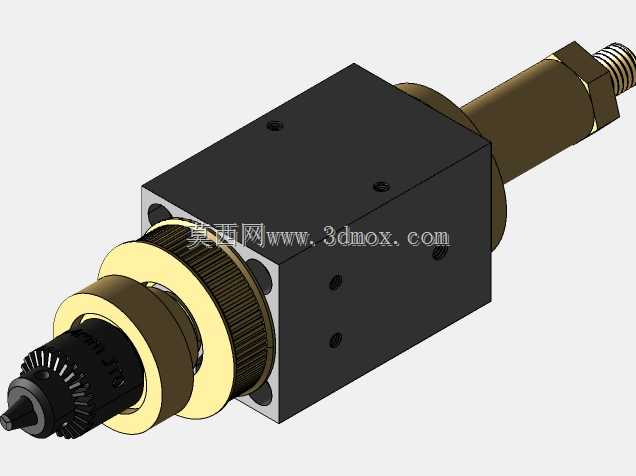

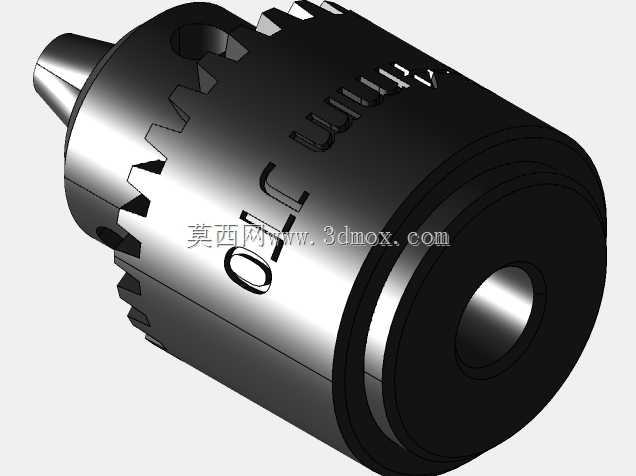

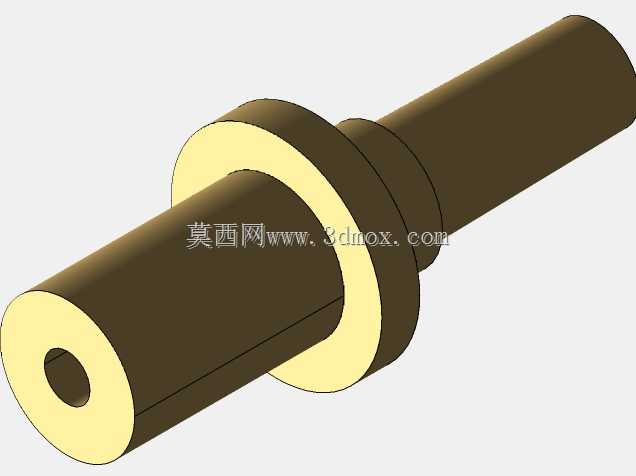

　　该结构面向电火花深纵壑加工场景设计，核心解决常规EDM加工深孔时排屑不畅、电极损耗不均的痛点，适配小型精密零件的微孔、深槽加工需求，可搭载于小型EDM加工设备或改装的机加工工位，完成高硬材料的复杂内轮廓加工。结构采用分体式布局，主体安装座为方形块体结构，安装面预留标准螺孔阵列，可直接固定在设备滑台的T型槽或定制安装板上，安装边界与常规小型动力头尺寸兼容，无需额外改动原有设备的安装空间即可完成换装。前端工作端集成夹头结构，采用标准JT0夹头适配不同直径的空心电极，电极内部预留贯通的流体通道，可接入高压工作液介质，加工过程中工作液直接从电极端部喷出，直接冲刷加工间隙，将蚀除的金属碎屑及时带出加工区域，避免二次放电造成的孔壁粗糙、

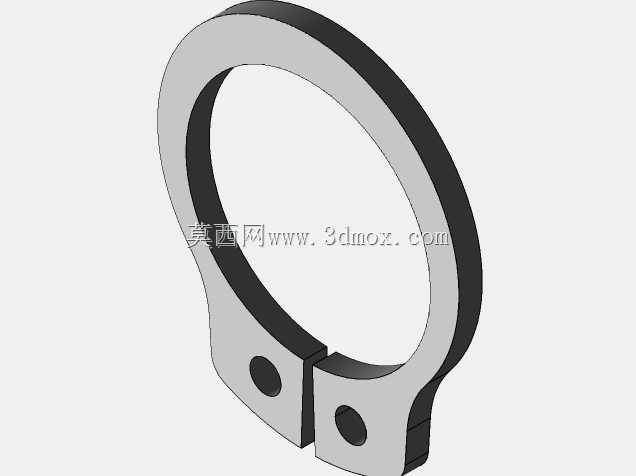

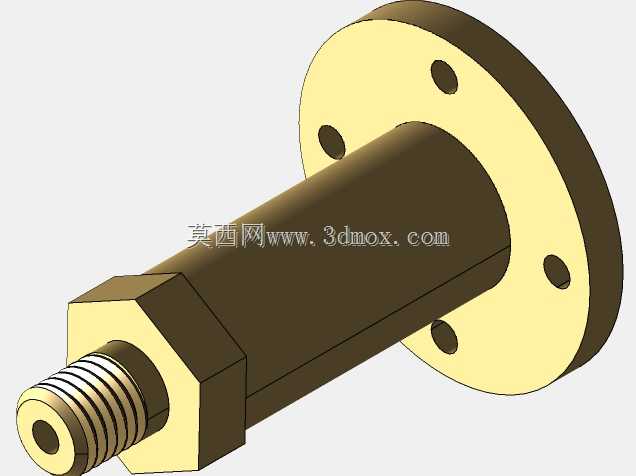

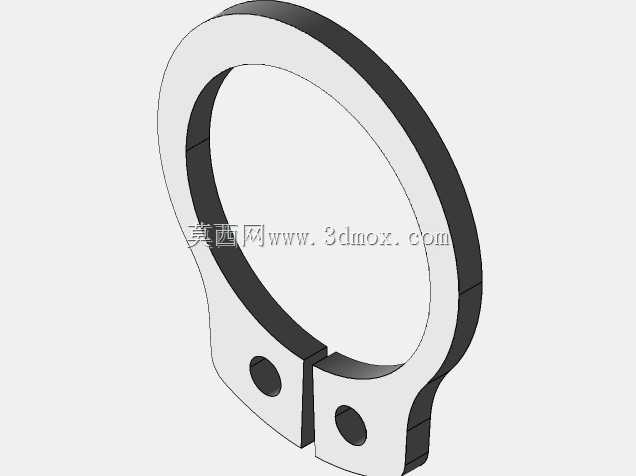

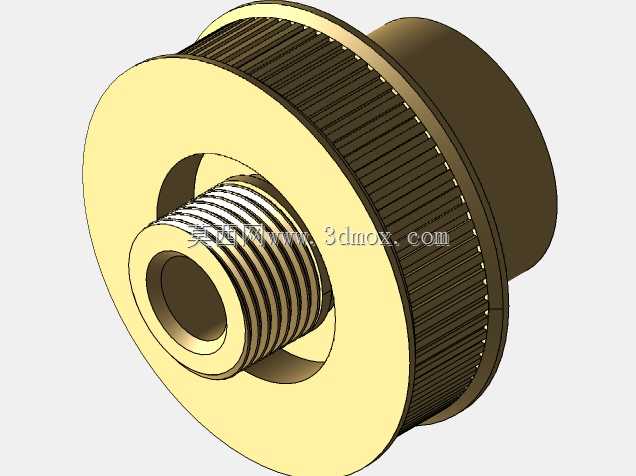

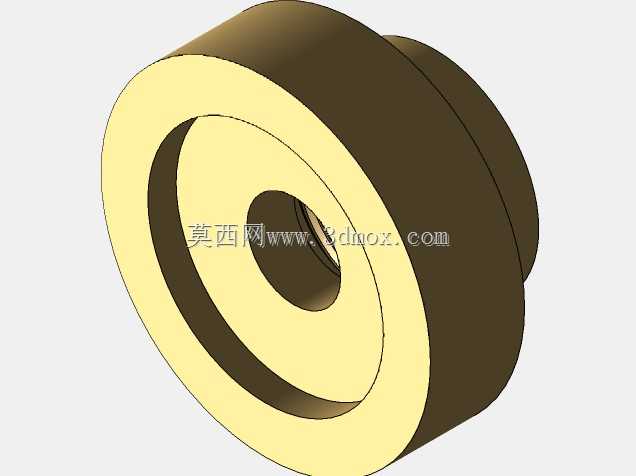

　　电极偏斜问题。动力传递部分采用同步带轮传动结构，带轮与主轴集成设计，通过GT2同步带与驱动电机连接，可实现低转速平稳旋转，带动电极在放电过程中持续周向转动，保证电极周向损耗均匀，避免单方向损耗造成的孔形圆度超差。后端设置螺纹调节结构，可通过锁紧螺母调整主轴的轴向伸出量，适配不同长度的电极装夹需求，同时可配合设备的进给轴实现加工深度的精准控制。设计过程中针对外购散件的实际尺寸做了适配修正，所有配合面均按照实际测绘的零件尺寸做了公差预留，夹头与主轴的同轴度控制在0.02mm以内，避免旋转过程中电极出现径向跳动，影响加工精度。扣环等标准紧固件直接选用通用五金件，降低加工与装配成本，整体结构无需定制特殊零件，

　　普通机加工车间即可完成整套结构的组装调试，适合小型加工单位做EDM设备改装、专用深孔加工工位搭建时做结构参考，建模时还原了所有零件的装配关系，可直接用于装配干涉检查、安装空间校核，也可作为同类动力头结构设计的参考蓝本，调整安装尺寸与传动比后即可适配不同规格的EDM加工需求。
