CA6140车床用铆接卡钩组件结构设计

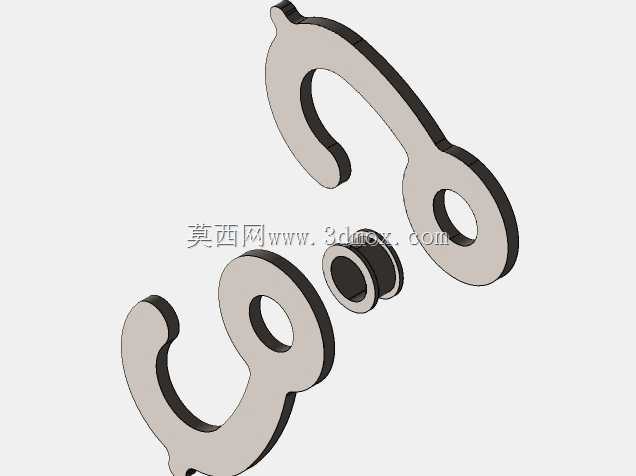

　　在普通卧式车床的操作机构与防护组件的连接环节，这类铆接卡钩总成承担着快拆式构件的卡紧定位功能，日常设备运维中，操作人员开合车床的防护盖板、调整挂轮架侧的防尘罩时，都需要依靠这类卡钩实现无工具快速开合，相比螺栓紧固的连接形式，卡钩结构能大幅缩短日常清理、检修时的构件拆装耗时，适配车间高频次的设备点检作业需求。从结构设计逻辑来看，这套卡钩总成采用分体铆接的结构形式，两个对称的钩体件通过中间的衬套实现铆接固定，铆接后两个钩体可绕衬套轴线实现小角度转动，既保证了卡合时的预紧弹力，又避免了整体式弹性卡钩长期使用后出现应力断裂的问题。钩体的卡接端采用圆弧过渡的钩形轮廓，卡入对应定位销时能自动导正位置，不会因为安装对位偏差出现卡滞；

　　带孔的固定端则用于通过紧固件将卡钩基座固定在车床的钣金构件上，安装孔的孔径与沉台深度适配常规的内六角圆柱头螺钉规格，安装时螺钉头不会突出构件表面，避免剐蹭操作人员的衣物或加工产生的带状切屑。中间的铆接衬套采用卷制结构，衬套的长度略大于两个钩体叠合后的总厚度，铆接完成后两个钩体之间保留微小的转动间隙，不会出现铆接过紧导致钩体转动卡涩的问题，同时衬套的两端翻边均匀覆盖钩体的安装孔端面，长期反复开合使用也不会出现孔位磨损、松旷的问题。从安装边界来看，这套卡钩总成在完全张开状态下的外轮廓尺寸适配CA6140车床侧防护板的安装空间，卡合状态下的钩合深度匹配车床原配的定位销直径与伸出长度，替换原有损坏的卡钩时不需要对安装位进行二次加工，

　　直接对位拧入固定螺钉即可正常使用。在实际建模过程中，钩体的弯折弧度经过反复校验，既保证卡合后有足够的拉紧力避免防护板因为车床运行振动自行松脱，又保证操作人员扳动卡钩解锁时不需要施加过大的操作力，符合普通机床操作件的人机工程要求；钩体的边缘全部做了小圆角钝化处理，不会因为锐边划伤操作人员手部，也避免了加工过程中应力集中导致的构件断裂风险。这类卡钩组件除了应用在车床防护结构上，也可适配其他需要频繁开合的工业设备箱门、防护罩的快速固定场景，结构简单可靠，加工难度低，适合批量生产替换使用。
