立式超滤膜组水处理集成装置结构设计

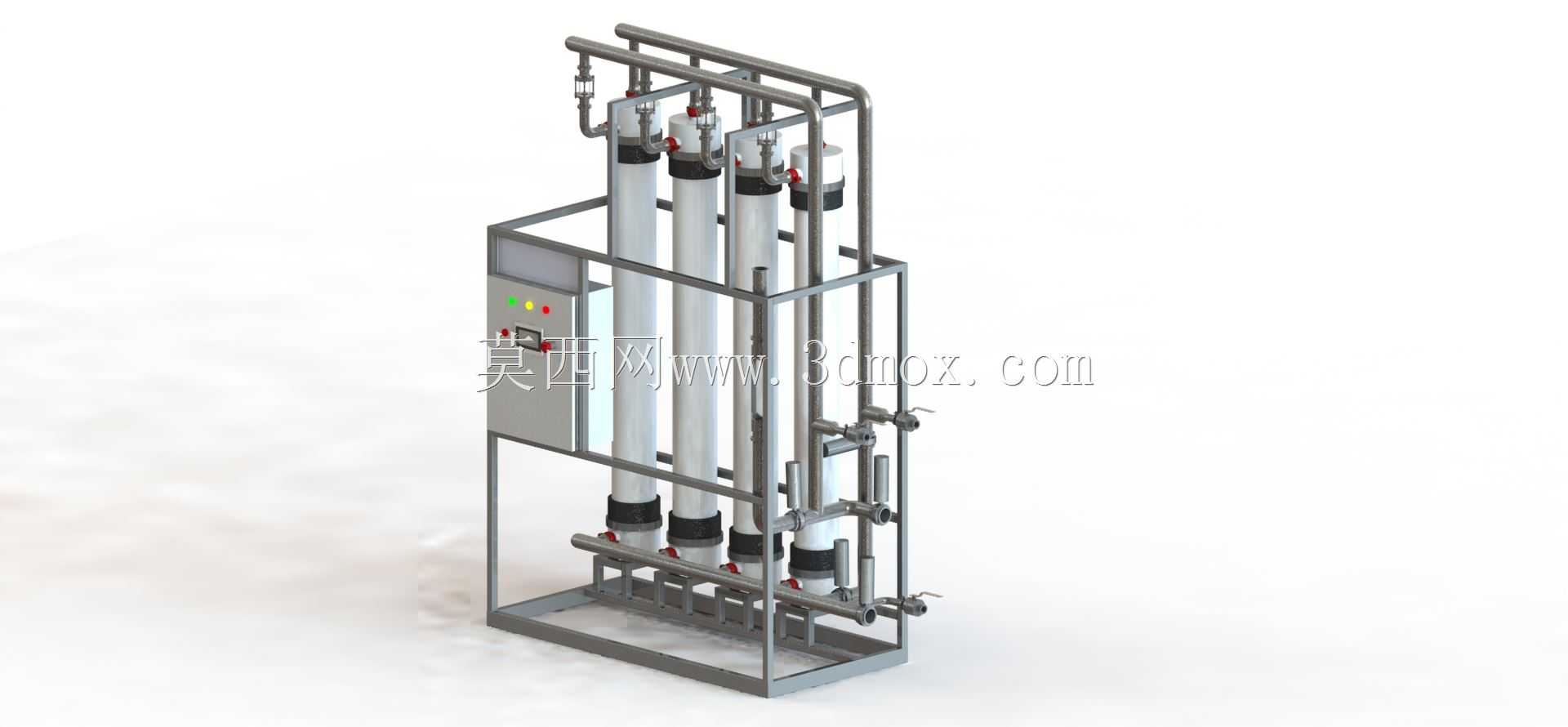

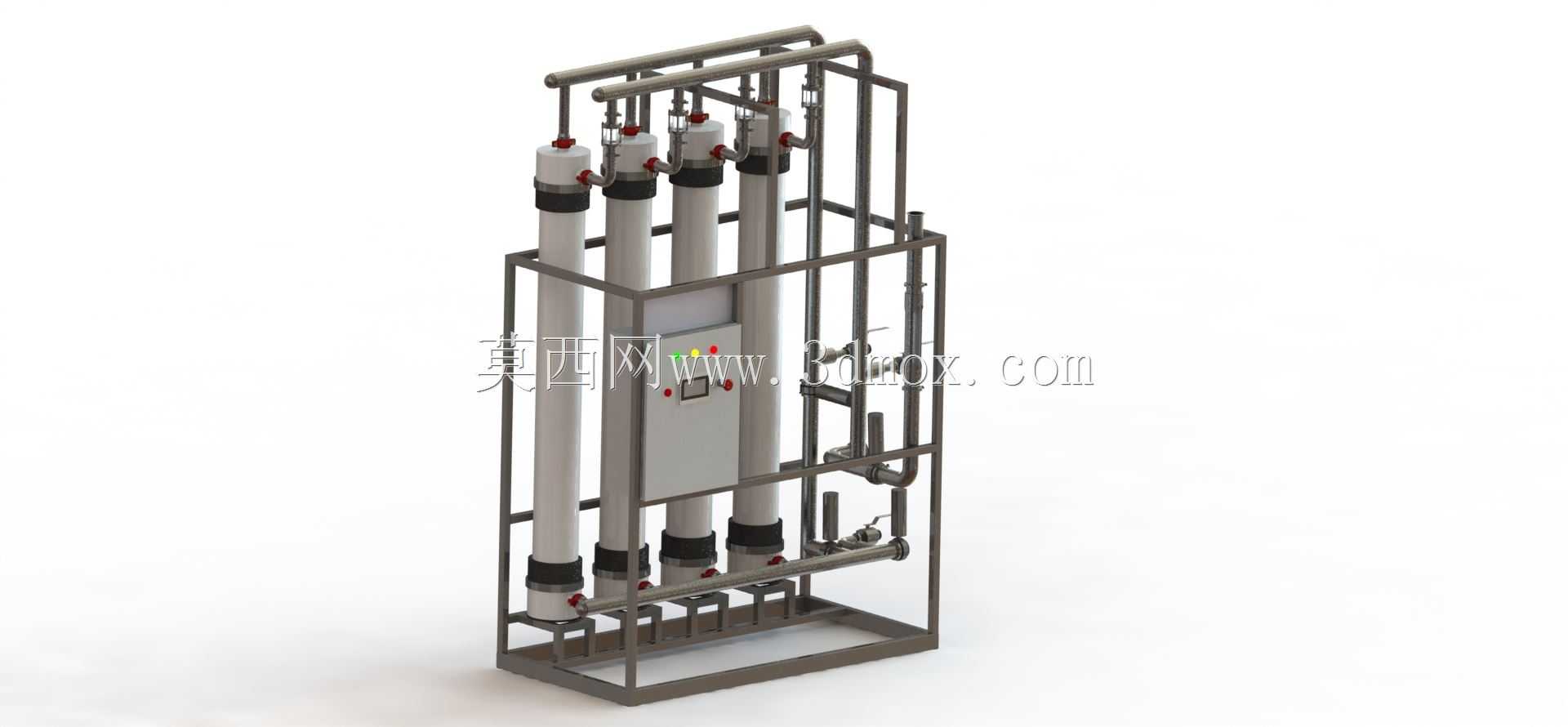

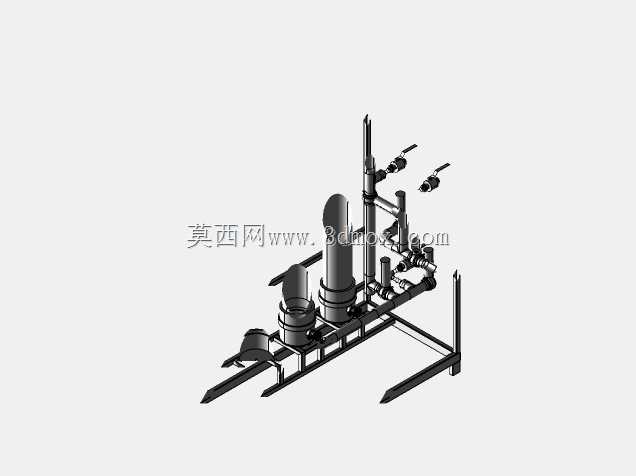

　　这套立式集成超滤装置主要面向中小型净水处理场景，可适配饮用水净化、中水回用预处理、工业循环水旁滤等工况，单组设备可根据进水水质调整运行通量，适配0.01微米级精度的固液分离需求，能有效截留水中胶体、细菌、大分子有机物等杂质，出水可满足后续反渗透进水要求或直饮净水的预处理标准。设备整体采用撬装式集成设计，所有膜组件、管路、阀组、控制单元全部集成在一体式方管焊接机架上，机架底部预留地脚安装孔位，可直接固定在硬化混凝土地面，无需额外搭建操作平台，现场仅需对接进出水主管路与供电线路即可完成部署，大幅缩减现场安装的施工周期。设计阶段优先考虑膜组件的维护便利性，四支立式超滤膜采用竖直并排排布，膜元件上下端采用快装卡箍连接结构，

　　更换膜元件时无需拆卸周边主管路，仅需松开对应膜柱的上下卡箍即可垂直抽出膜元件，单人即可完成常规换膜作业。管路布局采用侧置排布方式，进水、产水、浓水、反冲洗管路分别沿机架侧边分层布置，不同功能管路通过管卡固定在机架立柱上，避免管路交叉干涉，同时预留足够的操作空间用于阀门调节与日常巡检。机架中部集成的控制箱整合了运行状态指示灯与操作按钮，箱体安装高度适配站立操作的人体工程学要求，操作人员无需弯腰或登高即可查看运行状态、切换手动自动运行模式。设备整体外形控制在紧凑尺寸范围内，宽度适配标准厂房通道的通行要求，可直接通过常规宽度的车间门进行转运，无需拆分设备主体。膜组件下方的机架层板预留了排污管路的安装空间，

　　反冲洗产生的浓水可通过底部汇流管路集中排出，避免现场跑水问题。设计过程中对机架承重做了针对性校核，方管选型满足满水运行状态下的承重要求，同时兼顾运输过程中的抗振需求，避免长途转运过程中出现焊缝开裂、管路偏移的问题。管路连接位置预留了压力检测与取样接口，可根据用户需求加装压力表、流量计与在线水质检测仪表，方便实时监控设备运行状态。整套装置的结构设计充分考虑了水处理现场的实际运维需求，在保证过滤性能的前提下尽可能压缩设备占地，同时兼顾加工制造的工艺性，所有焊接结构均采用常规氩弧焊工艺即可完成加工，无需特殊定制工装，适合批量生产制造。
