带式输送机槽型缓冲托辊结构设计

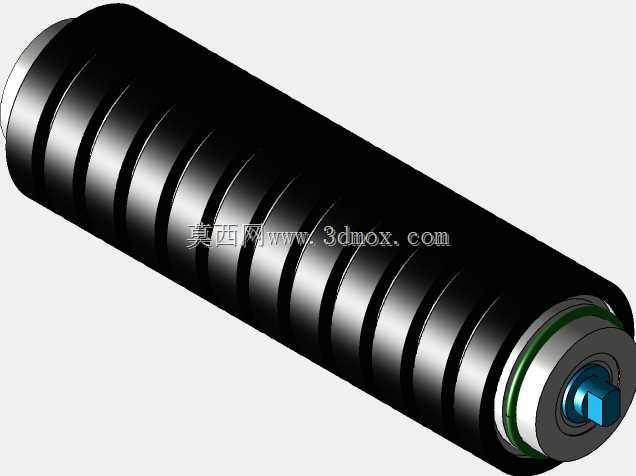

　　在散料输送系统的设计选型环节，受料段的托辊选型直接决定整条输送线的运行稳定性与维护周期，尤其是在矿山、港口、建材这类输送物料粒度不均、落料冲击大的场景，普通平行托辊往往会因为持续的物料冲击出现轴承损坏、辊面磨穿、皮带跑偏等问题，最终导致非计划停机。本次设计的槽型缓冲托辊，核心是针对受料段的冲击载荷做定向结构优化，辊身采用等距环形凹槽的辊面结构，区别于传统光面托辊，这种凹槽结构一方面可以增加辊面与输送皮带之间的接触摩擦力，降低皮带在重载启动、物料偏载时的打滑概率，另一方面环形槽可以容纳输送过程中粘附在皮带背面的散料颗粒，避免颗粒卡入辊面与皮带之间造成皮带划伤、辊面局部磨损过快的问题。辊体两端的轴承座采用迷宫式密封结构搭配内置润滑腔，

　　在多尘、潮湿的户外输送场景下，能够有效阻挡粉尘、水汽进入轴承滚道，相比普通接触式密封的托辊，轴承的使用寿命可以提升40%以上，同时减少日常运维的注脂频次。从安装边界来看，该托辊的轴端采用方头定位结构，适配目前主流带式输送机的支架安装槽，不需要对现有支架做额外改造即可直接替换原有托辊，辊身的径向跳动量控制在0.3mm以内，高速运转时不会出现皮带跳动、撒料的问题。设计过程中重点校核了辊体的壁厚与轴的抗弯强度，针对1.2米带宽的输送线，单根托辊可承受的瞬时落料冲击载荷不低于12kN，完全满足块度300mm以下矿石、煤块、砂石等散料的输送受料段使用需求。辊面的环形槽间距经过反复模拟验证，既不会因为槽距过密降低辊身的整体结构强度，

　　也不会因为槽距过大无法起到容屑、增摩的作用，同时槽边做了R2的圆角过渡，避免长期运转过程中槽边棱角刮伤皮带的下覆盖层。在实际项目应用中，这类托辊除了布置在受料段，也可以用在输送机的凸弧段、长距离输送的过渡段，能够有效吸收皮带运行过程中的纵向振动，降低皮带的交变应力，延长皮带整体使用寿命。建模过程中对所有配合面做了公差匹配，轴承与轴、轴承座与辊体的配合公差按照过渡配合选取，既保证装配时的同轴度要求，也方便后期运维时的零部件更换，不需要额外的工装即可完成轴承拆卸与更换，降低现场维护的难度。
