CA6140车床用干扰指定式盘状工装构件

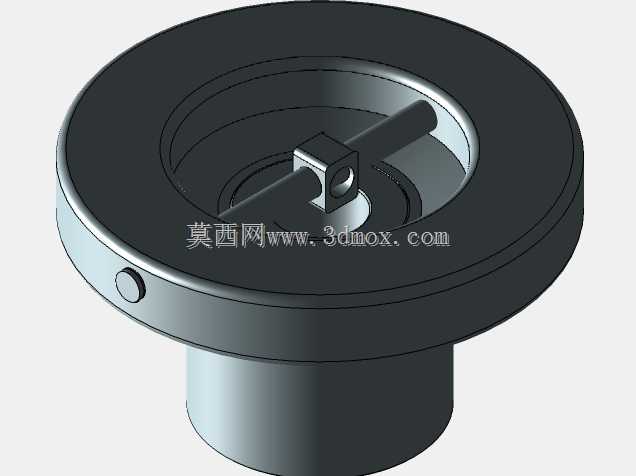

　　该构件应用于CA6140普通车床的加工工位，主要承担加工过程中特定工位的干扰限位、辅助定位功能，适配车床主轴端的配套安装接口，可在轴类、盘类零件的车削工序中，对刀具进给路径形成预设的干扰阻挡，避免加工过程中刀具超程碰撞卡盘或工件夹持结构，同时可作为小型异形件车削时的辅助支撑基座，减少细长轴类零件加工时的切削振颤。从结构设计来看，整体采用盘座结合的构型，上部为大直径圆盘主体，圆盘中心设置带径向拨杆的方形安装座，圆盘下部延伸出同轴圆柱定位段，圆盘侧缘预留有紧定螺钉安装孔，可实现与配套轴件的周向锁止。设计过程中优先考虑了安装同轴度要求，下部圆柱定位段与上部圆盘的同轴度公差控制在0.02mm以内，确保安装后与车床主轴回转中心重合，

　　避免高速回转时产生动不平衡量。圆盘上部的环形凹槽结构用于容纳加工过程中飞溅的切削液与细碎切屑，减少切屑堆积在安装面造成的定位误差，中心的方形安装座可适配不同规格的拨杆配件，通过更换不同长度的径向拨杆，可调整干扰阻挡的作用半径，适配不同直径工件的加工限位需求。安装边界方面，下部圆柱定位段的直径与CA6140车床主轴端的配套安装孔尺寸匹配，安装时直接插入定位孔后拧紧侧缘紧定螺钉即可完成固定，无需额外制作过渡连接法兰，上部圆盘的最大外径控制在160mm，不会超出卡盘的最大回转直径范围，避免回转时与车床刀架、护罩等周边部件发生干涉。实际使用中，该构件可替代传统的刚性限位挡块，通过中心拨杆与工件端面的预设槽位配合，还可实现工件的周向防转，

　　在车削工件端面的异形槽、径向孔等工序中，能有效限制工件的周向窜动，提升加工尺寸的一致性。构件的所有棱边均做了R0.5的倒角处理，避免安装调整时划伤操作人员，圆盘表面做了发黑防锈处理，可适应车间切削液喷淋、潮湿的工作环境，长期使用不会出现锈蚀卡滞的问题。
